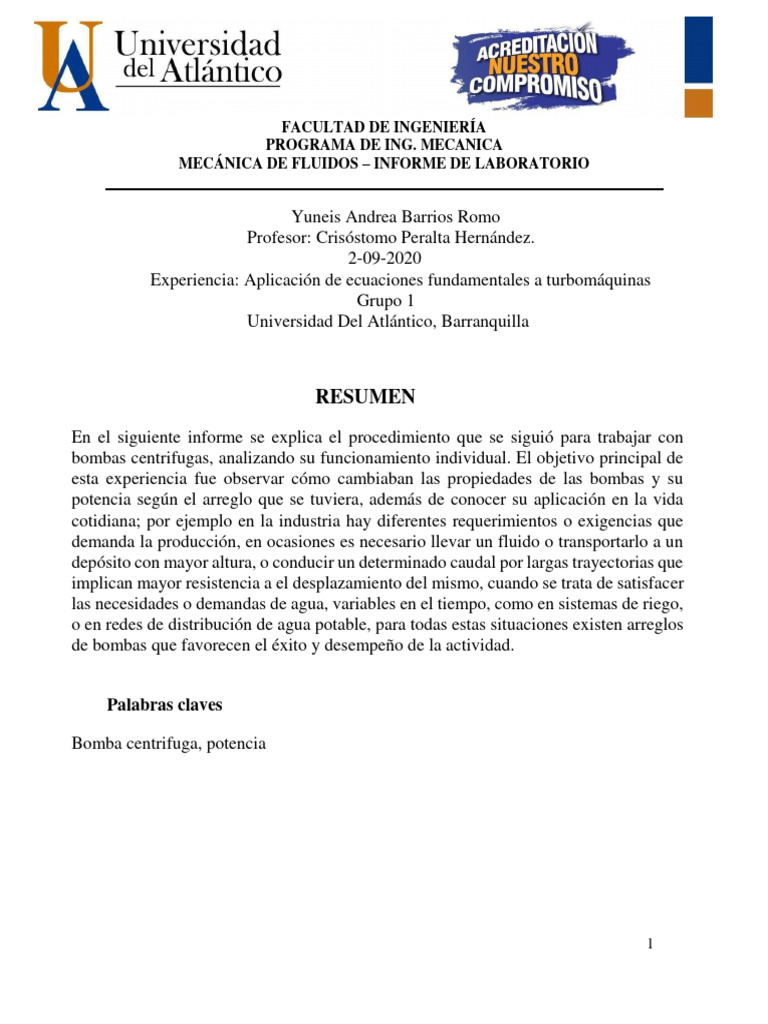

FACULTAD DE INGENIERÍA

PROGRAMA DE ING. MECANICA

MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

Yuneis Andrea Barrios Romo

Profesor: Crisóstomo Peralta Hernández.
2-09-2020
Experiencia: Aplicación de ecuaciones fundamentales a turbomáquinas
Grupo 1
Universidad Del Atlántico, Barranquilla

RESUMEN
En el siguiente informe se explica el procedimiento que se siguió para trabajar con
bombas centrifugas, analizando su funcionamiento individual. El objetivo principal de
esta experiencia fue observar cómo cambiaban las propiedades de las bombas y su
potencia según el arreglo que se tuviera, además de conocer su aplicación en la vida
cotidiana; por ejemplo en la industria hay diferentes requerimientos o exigencias que
demanda la producción, en ocasiones es necesario llevar un fluido o transportarlo a un
depósito con mayor altura, o conducir un determinado caudal por largas trayectorias que
implican mayor resistencia a el desplazamiento del mismo, cuando se trata de satisfacer
las necesidades o demandas de agua, variables en el tiempo, como en sistemas de riego,
o en redes de distribución de agua potable, para todas estas situaciones existen arreglos
de bombas que favorecen el éxito y desempeño de la actividad.

Palabras claves

Bomba centrifuga, potencia

1
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

INTRODUCCIÓN

En esta experiencia se utiliza una bomba centrífuga, la cual funciona por medio de
máquinas hidráulicas y una bomba. Una Máquina hidráulica es una variedad de máquina
de fluido, que emplea para su funcionamiento las propiedades de un fluido
incompresible o que se comporta como tal, debido a que su densidad en el interior del
sistema no sufre variaciones importantes. Dentro de las máquinas
hidráulicas el fluido experimenta un proceso adiabático, es decir no existe intercambio
de calor con el entorno. Una bomba hidráulica es una máquina generadora que
transforma la energía (generalmente energía mecánica) con la que es accionada en
energía del fluido incompresible que mueve. Las bombas centrífugas son siempre
rotativas y son un tipo de bomba hidráulica que transforma la energía mecánica de un
impulsor en energía cinética o de presión de un fluido incompresible. El fluido entra por
el centro del rodete, que dispone de unos álabes para conducir el fluido, y por efecto de
la fuerza centrífuga es impulsado hacia el exterior, donde es recogido por la
carcasa o cuerpo de la bomba. Debido a la geometría del cuerpo, el fluido es conducido
hacia las tuberías de salida o hacia el siguiente rodete. Son máquinas basadas en la
Ecuación de Euler.

2
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

FUNDAMENTOS TEÓRICOS

BOMBA CENTRÍFUGA
La bomba centrífuga, también denominada bomba rotodinámica, es actualmente la
máquina más utilizada para bombear líquidos en general. Las bombas centrífugas son
siempre rotativas y son un tipo de bomba hidráulica que transforma la energía mecánica
de un impulsor en energía cinética o de presión de un fluido incompresible.

FUNCIONAMIENTO DE BOMBAS CENTRIFUGAS

La bomba centrifuga consiste de un elemento móvil, denominado impulsor, donde un
cierto número de alabes, dirigen el movimiento de las partículas de líquido. El impulsor
gira en una cámara cerrada denominada caja o carcasa debido a la energía conferida por
un motor, que puede ser eléctrico o de combustión interna. El líquido contenido entre
los alabes, por efecto de la fuerza centrífuga, incrementa su energía cinética la cual se
transforma parcialmente en energía potencial en la carcasa de la bomba. Para la
conversión de velocidad en presión, se emplean los difusores, las volutas o los tazones,
dependiendo del diseño de la bomba. Cuando se emplea un difusor, este consta de varios
canales de sección variable que rodean al impulsor, fabricados en una sola pieza, tal
como se observa en la Figura 1a. Cuando el canal es único, este tiene generalmente la
forma de un espiral de sección variable y recibe el nombre de “caracol” o voluta, tal
como se muestra en la Figura 1b. En el caso de los tazones, los canales demás de servir
como medio para la conversión de caudal en presión, se utilizan como medio de
conducción del líquido para la etapa siguiente.

3
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

Se denota que también en el impulsor se produce un incremento de la presión, ya que a

medida que el líquido se desplaza hacia afuera su velocidad aumenta al incrementarse
la sección de los canales entre dos alabes, por el aumento a diámetros mayores. Por
tanto, en una bomba centrifuga se producen aumentos de presión tanto en el impulsor
como en el difusor o voluta; en consecuencia, el diferencial de presión que es capaz de
desarrollar una bomba centrifuga, depende además del diseño, de la velocidad de
rotación.

4
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

Dentro del campo normal de aplicación, las propiedades de una bomba centrífuga son:
• Caudal uniforme, sin pulsaciones.
• La presión o altura de elevación disminuye a medida que aumenta el caudal. En
general, a partir del punto de funcionamiento, cuando se cierra la válvula de regulación
de la tubería de impulsión aumenta la presión y se reduce la potencia. Sin embargo, las
bombas de alta velocidad específica (impulsor semi-axial o hélice) no cumplen esta
norma general.
• La altura, medida en metros de columna de líquido, a la que eleva una bomba es
independiente de la naturaleza del líquido y, por tanto, la altura a la que impele una
bomba es la misma, prescindiendo de la influencia que ejerce la viscosidad.
• La potencia absorbida por la bomba es proporcional al peso específico del líquido
elevado.
• El par requerido para el arranque de una bomba centrífuga es pequeño y la potencia
absorbida durante su funcionamiento de régimen es continua y libre de sobrecargas,
cuando la altura no varía y no hay perturbaciones ajenas a la bomba en la aspiración.

Las Bombas Centrífugas se pueden clasificar de diferentes maneras:

• Por la dirección del flujo en: radial, axial y mixto.

• Por la posición del eje de rotación o flecha en: horizontales, verticales e inclinados.
• Por el diseño de la coraza (forma) en: voluta y las de turbina.
• Por el diseño de la mecánico coraza en: axialmente bipartidas y las radialmente
bipartidas. • Por la forma de succión en: sencilla y doble.

ACOPLAMIENTO DE BOMBAS ROTODINÁMICAS

El acoplamiento de dos o más bombas puede llevarse a cabo, bien en serie, bien en
paralelo, según las necesidades. En serie, la tubería de impulsión de una bomba se
constituye en la tubería de aspiración de la siguiente unidad, por lo que el caudal
bombeado, Q, es el mismo para todas ellas, y la altura del conjunto es la suma de las
alturas desarrolladas por las bombas individualmente. Cuando se acoplan dos o más
bombas en paralelo, cada una de éstas aspira el fluido desde un tanque o depósito común,
para reunir sus respectivos caudales impulsados en una tubería de impulsión común para
ellas.

5
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

DESARROLLO EXPERIMENTAL

La unidad experimental consta de un tanque para agua de almacenamiento, una

bomba centrifuga acoplada a un motor con un variador de frecuencias, medidores
de presión en la succión (Pe) y descarga (Ps), un contador de flujo (gpm).

DATOS
Luego de realizar la experiencia se obtuvo los siguientes datos:

6
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

7
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

8
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

CÁLCULOS

Para realizar los cálculos de caudal (Q), cabeza de presión total (H), potencia hidráulica
(HHP), potencia al freno (BHP) y eficiencia mecánica (ƞ) se usaron las siguientes
fórmulas:

𝑉
𝑄=
𝑡
Dónde:
V= 𝑣𝑜𝑙u𝑚𝑒𝑛
𝑡 = 𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑙𝑙𝑒𝑛𝑎𝑑o

Al promediar los caudales de las tablas, se obtienen, respectivamente: 4.7243 gpm,

5.4608 gpm y 6.6286 gpm.

9
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

−𝑃𝑒 𝑉𝑒2 𝑝𝑠 𝑉𝑠2

+ 𝑧𝑒 + + 𝐻 − ℎ𝑓 + + 𝑧𝑠 +
Υ 2𝑔 Υ 2𝑔

Se harán las siguientes suposiciones, la diferencia de elevación es lo suficientemente

pequeña para ser considerablemente despreciable en los cálculos, la tubería es de un
acero Schedule 40, nueva y limpia, con rugosidad despreciable Verificación y
determinación de patrones de flujo por tuberías – El número de Reynolds también, y por
ende una fricción ideal de cero. La presión en la entrada es negativa debido a que se crea
un vacío al realizar la succión. Despejando la carga total o cabeza de la bomba, se
obtiene:

𝑃𝑆 + 𝑃𝑒
𝐻=
Υ
Donde:

𝑃𝑆 = 𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑑𝑒 𝑠𝑎𝑙𝑖𝑑𝑎 𝑑𝑒𝑙 𝑓𝑙𝑢𝑖𝑑𝑜

𝑃𝑒 = 𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑑𝑒 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 𝑑𝑒𝑙 𝑓𝑙𝑢𝑖𝑑𝑜
Υ = peso específico del fluido

Se obtienen promedios para cada tabla, respectivamente: 18.4290645 ft,

26.5007419 ft y 32.8275532 ft.

10
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

𝑃 = Υ𝐻𝑄

Dónde:
𝛾 = 𝑃eso especifico del fluido
𝑄 = 𝐶𝑎𝑢𝑑𝑎𝑙
𝐻 = 𝐶𝑎𝑏𝑒𝑧𝑎 𝑑𝑒 presión

11
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

Para cada frecuencia o (rpm) se construyen las siguientes gráficas. Caudal Q contra cabezal
de presión, H

Caudal Q contra potencia al eje.

Caudal Q contra eficiencia η

12
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

CONCLUSIÓN

Con el desarrollo de la experiencia se puede analizar cómo funciona la bomba

centrifuga tanto en la diferencia de presión que genera la succión del fluido, lo
que es de gran utilidad en diversos aspectos de la mecánica de
fluidos e hidráulica en general. al obtener el rendimiento de la bomba utilizada en
el laboratorio podemos evaluar su funcionamiento, a través de la medición y
cálculos de presión y caudal, con lo cual podemos confirmar los datos
teóricos, como que las diferentes clases de bombas se definen de acuerdo con el
diseño del rodete, el que puede ser para flujo radial o axial, lo cual puede ser
determinante al momento de ser empleadas en sistemas que
requieran un bomba centrifuga.

13
 FACULTAD DE INGENIERÍA
PROGRAMA DE ING. MECANICA
MECÁNICA DE FLUIDOS – INFORME DE LABORATORIO

BIBLIOGRAFÍA

 L. Streeter, E. Benjamin Wylie, Keith W. Bedford – Mecánica de fluidos- Novena

edición 2.
 https://www.lehide.com/que-es-una-bomba-centrifuga/ 3.
 https://es.wikipedia.org/wiki/Potencia_de_una_bomba_hidr%C3%A1ulica 4.
 http://bdigital.unal.edu.co/11934/51/3353962.2007.Parte11.pdf 5.
 https://es.slideshare.net/verytomaca/sistema-de-bombas-en-serie-y-paralelo 6.
 http://www.sishica.com/sishica/download/Manual.pdf 7.
 http://www.ingenierocivilinfo.com/2012/01/bombas-trabajando-en-serie.html

14
