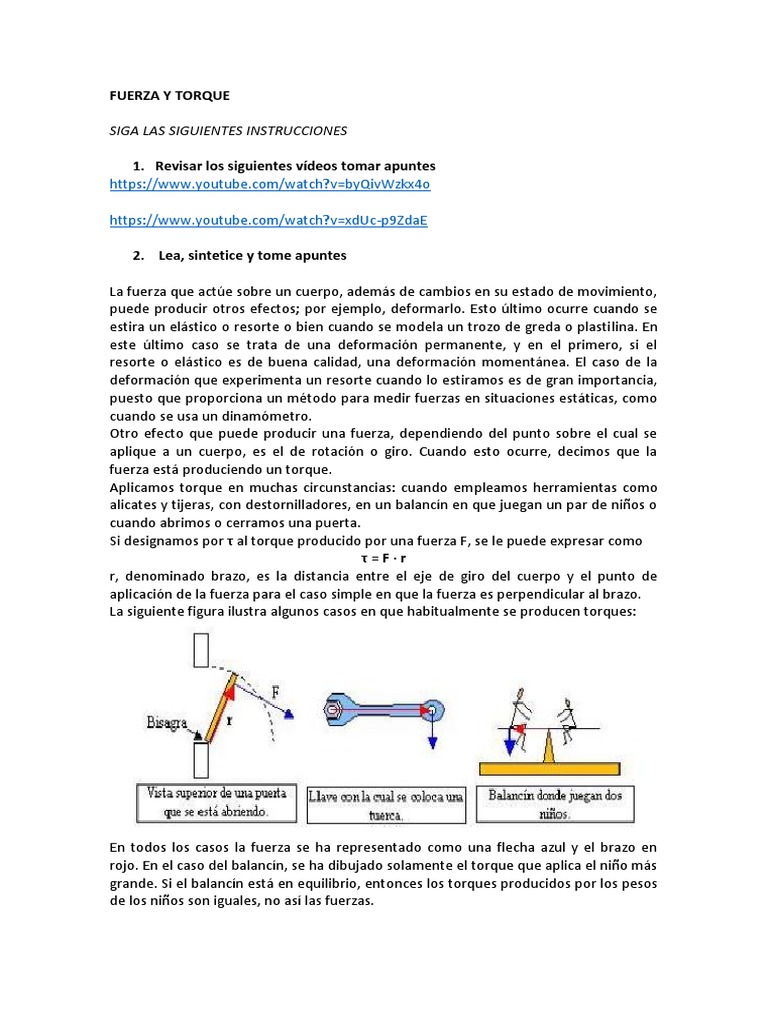

FUERZA Y TORQUE

SIGA LAS SIGUIENTES INSTRUCCIONES

1. Revisar los siguientes vídeos tomar apuntes

https://www.youtube.com/watch?v=byQivWzkx4o

https://www.youtube.com/watch?v=xdUc-p9ZdaE

2. Lea, sintetice y tome apuntes

La fuerza que actúe sobre un cuerpo, además de cambios en su estado de movimiento,

puede producir otros efectos; por ejemplo, deformarlo. Esto último ocurre cuando se
estira un elástico o resorte o bien cuando se modela un trozo de greda o plastilina. En
este último caso se trata de una deformación permanente, y en el primero, si el
resorte o elástico es de buena calidad, una deformación momentánea. El caso de la
deformación que experimenta un resorte cuando lo estiramos es de gran importancia,
puesto que proporciona un método para medir fuerzas en situaciones estáticas, como
cuando se usa un dinamómetro.
Otro efecto que puede producir una fuerza, dependiendo del punto sobre el cual se
aplique a un cuerpo, es el de rotación o giro. Cuando esto ocurre, decimos que la
fuerza está produciendo un torque.
Aplicamos torque en muchas circunstancias: cuando empleamos herramientas como
alicates y tijeras, con destornilladores, en un balancín en que juegan un par de niños o
cuando abrimos o cerramos una puerta.
Si designamos por τ al torque producido por una fuerza F, se le puede expresar como
τ=F·r
r, denominado brazo, es la distancia entre el eje de giro del cuerpo y el punto de
aplicación de la fuerza para el caso simple en que la fuerza es perpendicular al brazo.
La siguiente figura ilustra algunos casos en que habitualmente se producen torques:

En todos los casos la fuerza se ha representado como una flecha azul y el brazo en
rojo. En el caso del balancín, se ha dibujado solamente el torque que aplica el niño más
grande. Si el balancín está en equilibrio, entonces los torques producidos por los pesos
de los niños son iguales, no así las fuerzas.
3. Revise la siguiente simulación
http://www.educaplus.org/game/condicion-de-equilibrio-en-el-balancin
Modifique datos y escriba conclusiones

4. Estudie los siguientes ejemplos resueltos (Tome nota)

Problemas resueltos

Un cuerpo se encuentra en equilibrio de rotación si el momento resultante de todas las

fuerzas que actúan sobre él, respecto de cualquier punto, es nula.
Matemáticamente, para el caso de fuerzas coplanares, se debe cumplir que la suma
aritmética de los momentos relacionados con rotaciones antihorarias debe ser igual a
la suma aritmética de los momentos relacionados con rotaciones horarias.

En general, un cuerpo se encontrará en equilibrio traslacional y equilibrio rotacional

cuando se cumplen las dos condiciones de equilibrio.

PROBLEMA
Si la barra homogénea de 4 Kg de masa se
encuentra en equilibrio en la forma que se
indica. Determinar la tensión de la cuerda
vertical (considerar: g = 10 m/s2).

RESOLUCION
Hagamos DCL de la barra teniendo
presente que la fuerza de reacción en el
extremo O debe tener una dirección
vertical, porque las otras dos fuerzas que
actúan sobre el cuerpo son verticales.
Hagamos DCL del bloque teniendo presente que tanto el resorte como la cuerda
vertical se encuentran "tensadas" y por tanto las fuerzas que actúan sobre el bloque
debido a estos cuerpos se grafican "saliendo" del bloque.
Asumiendo que la longitud de la barra es
2L, apliquemos la segunda condición de
equilibrio tomando momentos respecto del
punto O:
=

Ejemplos demostrativos de Torque:

1. Una tabla uniforme de 60 N sostiene a dos niños que pesan 450N y 350 N, el
soporte está justo en el centro de gravedad de la tabla y el niño de 450 N esta a 1,4 m
del centro, determinar:
a) La fuerza ascendente que el soporte ejerce sobre la tabla.
b) Donde debe estar el niño para equilibrar la tabla.

Fa = 450N + 60N + 350 N

450 x 1,4 – 350 x = 0

X = 1,8 m

2. Una viga horizontal uniforme de 300 N y de 5 m

de longitud esta fija en un muro por la unión de un
perno que permite que la viga gire: Su extremo está
sostenida por un cable que forma un ángulo de 53°
con la horizontal (ver figura). Si la persona está de
pie a 1,5 m del muro, calcular la tensión del cable, la
fuerza que ejerce sobre la viga.

Solución:
En primer lugar se deben identificar todas las fuerzas externas que actúan sobre la
viga. (Ver figura)
Las fuerzas sobre la viga son:

1. La fuerza de gravedad descendente que actúa sobre la

viga, cuya magnitud es de 300 N.
2. La fuerza descendente que el hombre ejerce sobre la
viga, cuya magnitud es igual al peso del hombre, 600N
3. La fuerza de Tensión del cable, T y la fuerza del muro
sobre la viga, Fm.

Aplicando la primera condición de equilibrio,

tenemos:
1. ∑ Fx = Fmx _ T cos 53° = 0
2. ∑Fy = Fmy + T sen 53° - 600N – 300N = 0

En las ecuaciones anteriores tenemos tres

incógnitas, por lo tanto no podemos encontrar las
solución mediante la primera condición de equilibrio por lo tanto usaremos ahora la
segunda condición de equilibrio.

∑τx= 0

∑τ y= (T sen 53°)(5 m) – 300N) (2,5m)-(600 N) (1,5 m) = 0

T = 413 N, Fmx =249 N Fmy =570 N
