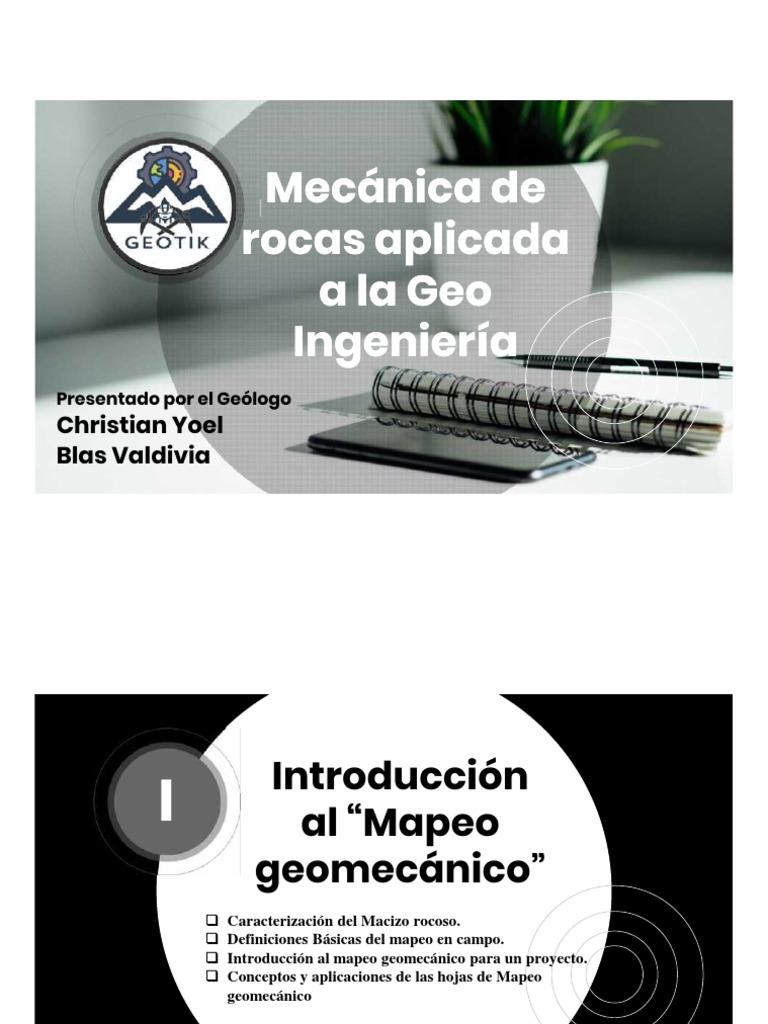

Mecánica de

rocas aplicada
a la Geo
Ingeniería
Presentado por el Geólogo
Christian Yoel
Blas Valdivia
 Introducción
I al “Mapeo
geomecánico”
 Caracterización del Macizo rocoso.
 Definiciones Básicas del mapeo en campo.
 Introducción al mapeo geomecánico para un proyecto.
 Conceptos y aplicaciones de las hojas de Mapeo
geomecánico
 Mapeo Geológico
Nivel de detalle depende de la escala de
trabajo.

Se debe delimitar área de estudio y objetivo

del trabajo

Identificar puntos de interés para el mapeo.

Información Geográfica y Topográfica

(Ubicación)

Se describe:
•Litologías
•Estructuras
•Orientación de estructuras
•Mineralización
•Relaciones de Contacto
•Fósiles
•Alteración
•Geoquímica

Trabajo de gabinete para interpretar y

ordenar la información
3
Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia
4
5
6
Mapeo Geológico

7
 EL MODELO GEOLÓGICO
Representa la distribución espacial de los materiales,
estructuras tectónicas, datos geomorfológicos e
hidrogeológicos, entre otros, presentes en el área de
estudio y su entorno de influencia

• Normalmente, la estructura mineralizada y los

contactos litológicos con la roca circundante
pueden simplificar la conformación de los
dominios geomecánicos.

• Sin embargo, en muchas zonas geológicas

complejas, la alteración y/o los sistemas de
fallas pueden influir en las condiciones del
macizo rocoso definiendo los mencionados
dominios.
• La información recolectada en campo es tratada
y analizada espacialmente, permitiendo la
sectorización de aspectos geotécnicos similares.

• Se sabe que es probable que los lugares más

frágiles respondan primero a los impactos que sufren
las galerías por parte de agentes externos.

Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia

 Roca Intacta Introducción a la Mecánica de Rocas

Macizo Rocoso

Discontinuidades Geológicas
Planares - Superficies

9
Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia
 Caracterización del Macizo Rocoso
Roca Intacta Discontinuidades
Ensayos en Roca Intacta Mapeo Geomecánico Logueo Geomecánico
Toma directa de los datos Testigos – Cores
Ensayos de Laboratorio Ensayos de Campo Ensayo en Discontinuidades Ensayo en Discontinuidades
U.C.S. Schmidt Hammer
B.T.S. P.L.T.
T.X.

Clasificación del Macizo Rocoso

Calidad del Macizo Rocoso

Diseño de Ingeniería
10
Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia
 Prospección Geológico – Geotécnica

Cartografiado Geológico Ensayos en Laboratorio

Geofísica 11
Sondeos, Calicatas y ensayos IN- SITU
 ¿Ciencia vs Ingeniería?
El macizo rocoso presenta una gran variabilidad en
sus propiedades, como por ejemplo en la
orientación de sus juntas, la variabilidad es una
propiedad inherente del macizo rocoso

El macizo rocoso presenta además una gran

incertidumbre, y está originada por la falta de datos
y la falta de conocimientos.

Y se elimina con la mayor obtención de datos de

ensayos, logueo, etc.

Caracterización – Clasificación – Zonificación –

Estimación de soporte – Estabilidad – Métodos
¿Qué es el Mapeo Geológico? numéricos

¿Qué es el Mapeo Geomecánico?

12
Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia
 La zonificación geotécnica
Proceso de discriminación espacial y caracterización de ciertas
regiones dentro del medio geológico, donde las masas de roca y
/ o suelo son estadísticamente homogéneas en cuanto a
propiedades específicas, previamente seleccionadas.

Teniendo en cuenta la complejidad y la naturaleza estocástica

La zonificación geotécnica consistente y significativa debe
respetar ciertos principios y criterios, y debe seguir un
procedimiento claramente especificado
(margen de incertidumbre, de posible distribución aleatoria,
relacionado la probabilidad y la estadística de las propiedades del
terreno), está claro que la zonificación geotécnica exitosa requerirá la
capacidad del investigador / analista para estimar adecuadamente la
variabilidad espacial de parámetros importantes.

Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia

 La Importancia del Mapeo de Campo

Ya que a menudo, estos serán los únicos datos de que

se disponen en una primera etapa del proyecto y en la
que, ya hay que tomar decisiones, estas resultan de
suma importancia y relevancia en el avance del
proyecto.

Siendo los levantamientos geológicos y las

estaciones
Geomecánicas los primeros en realizarse, después se
implantarán sondeos, llegara la geofísica y los
primeros resultados de ensayos de laboratorio
Debemos conocer el uso que se le va a dar a la
información que tomamos en campo, ya sea por
terceros o nosotros mismos.

Hay pocas cosas tan frustrantes como hacer un

trabajo de gabinete y darse cuenta de que nos falta
información y es debido a que se nos olvidó tomar
algún dato.
14
Curso de Especialización en Mecánica de Rocas - Christian Yoel Blas Valdivia
 Caracterización del Macizo Rocoso (M.R.)

Clasificación: (RMR, GSI, Q-Barton)

Zonificación: (Buena, Pobre)

Estimaciones de Soporte: (Métodos Empíricos)

Evaluaciones de Estabilidad: ( Métodos Analíticos)

Comportamiento del Macizo Rocoso: (Métodos numéricos)

En base a este análisis podemos

Establecer

Grado de Exactitud y Precisión

15
Presentado por el Ingeniero
Christian Yoel Blas Valdivia

Mapeo
Geomecanico

16
5 Uso del
Software
GEOTABLE
18
19
 Cámara de chancado a 2100m de profundidad
Para el Esfuerzo : Profundidad x Peso especifico
Peso especifico = 2,7 ton/m3 - MN/m3
PLT = 170 MPa

20
https://irveenlc.wixsite.com/imunt/bio
 Altura de excavación = 15
Estructura Permanente

https://irveenlc.wixsite.com/imunt/bio 21
 Medición con brújula y orientación de las discontinuidades

 La dirección del plano de la

discontinuidad (rumbo o strike en
inglés) y el valor de la
inclinación a lo largo de la línea
de máxima pendiente
(buzamiento o dip en inglés).
 En mecánica de rocas la
tendencia es definir las
discontinuidades por la dirección
de buzamiento y el buzamiento
que definen el vector de
buzamiento del plano que es
paralelo a su línea de máxima
pendiente.

23
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
  Rumbo: Dirección que sigue la línea de intersección
formada entre el plano horizontal y el plano del
estrato o estructura geológica, con respecto
al norte o al sur.
 Buzamiento: Es el ángulo de inclinación
comprendido entre el plano de la roca
o estructura y el plano horizontal.
 Buzamiento es la línea de máxima pendiente
de un estrato.

Dirección de Buzamiento
 Es la línea perpendicular al rumbo o dirección y coincide
con la dirección de la línea de máxima pendiente.

 Como regla sencilla para recordar, la dirección de

buzamiento es la de la línea de máxima pendiente
del plano, marcada por el recorrido que llevaría una
gota de agua que deslizas libremente por la
superficie de la discontinuidad.
24
25
1
Estereografia
Aplicada
La estabilidad de taludes en roca es un aspecto fundamental en
el diseño de infraestructuras civiles tales como carreteras o
ferrocarriles.

Así, por ejemplo, el trazado de una carretera es usual que no

discurra totalmente en una planicie, sino que atraviese zonas
más o menos montañosas, para lo que será necesario ejecutar
desmontes que den como resultado una serie de taludes, de los
cuales es necesario asegurar su estabilidad.

Fundamentalmente existen tres tipologías de inestabilidad de

taludes en roca: rotura plana, rotura por cuñas (cuneiforme) y
vuelco.

El estudio de la orientación de las discontinuidades y su influencia en

la estabilidad de taludes se lleva a cabo mediante el empleo de la
técnica conocida como proyección estereográfica.

Con esta herramienta es posible analizar la estructura del macizo

rocoso en relación con los taludes a ejecutar, y determinar si la
orientación de las discontinuidades y su rugosidad hacen que se
cumplan los requisitos cinemáticos que puedan dar lugar a una
inestabilidad del tipo rotura plana.
 28
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
29
 30
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
 31
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
 ANÁLISIS ESTEREOGRÁFICO
Representación de disposiciones
estructurales en el espacio interior de una
esfera de diámetro cualquiera y
debidamente orientada, para resumir toda
la información geológica en un plano
diametral horizontal.
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
Campos de Aplicación
• Definición de las estructuras
• Identificación de mecanismos de
falla probables y análisis cinemático
geológicas predominantes
de bloques inestables.
• Determinación de la dirección de los
• Cálculo de parámetros de corrección del esfuerzos principales.
método RMR de clasificación de macizos
rocosos para su aplicación a taludes.
32
Necesitamos:
Un cartón o una base sólida
Una Chincheta
Falsilla de Wulff, Nos ayudara
a representar los polos
Una hoja transparente,
o papel mantequilla.
Procedimiento:

Trazar el perímetro del circulo.

Trazar los ejes, N, S, E, W.
De tal manera que no pierda
las referencias

Y por qué hacemos esto?

Pues representar varios planos
en un estereograma resulta ser
muy engorroso para la vista, es
por eso que lo mejor es
representar mediante puntos,
solo se representa el plano de
Talud, pero las
discontinuidades solo las
representamos mediante polos.
33
 Tipos de Representaciones Estereográficas
Cuando las medidas a representar en el diagrama son muy numerosas, la representación
mediante círculos máximos puede dificultar la lectura de los resultados en la falsilla, por lo que
Se suele recurrir a los diagramas de polos o diagramas pi

34
 Roseta de diaclasas
• Es un diagrama para visualizar las direcciones de los rumbos
generales de estructuras tabulares (diques, vetas) y de
planos tectónicos (diaclasas, fallas).

No aporta información sobre el manteo o la dirección de inclinación.

Es un histograma de forma redonda.

APLICACIONES DE LA ROSETA
• La roseta transmite menos información que una estereonet completa,
ya que se elimina una dimensión del diagrama.

• Una roseta vertical orientada perpendicularmente al eje de un túnel

puede simplificar el diseño de soporte de cuña.

• Desde un punto de vista de visualización y para transmitir datos

estructurales a personas que no están familiarizadas con la proyección
estereográfica, las rosetas pueden ser más apropiadas cuando la
naturaleza estructural de la roca es lo suficientemente simple como
para justificar un tratamiento 2D.

35
 36
Taller de Mapeo Geomecánico - Christian Yoel Blas Valdivia
2 Manejo
del DIPS
-Comandos Básicos
-Interfaz del Dips
-Análisis Estereográfico
-Uso de los Travers
 Maquillaje

Cada polo representa una recta que es perpendicular a un plano, todo lo que son rectas se plotean como
puntos, y los planos como arcos, es mejor verlo como puntos ya que se hace más agradable
a la vista para su análisis y realizar un análisis de contornos.

Ahora como es que definimos los sistemas de juntas, pues se puede hacer manualmente,
La dirección de la pancita del arco te indica hacia donde buza
Y mientras más cerca este el arco del centro, mayor buzamiento tiene,
y mientras más alejado menor buzamiento.
Manejo de la Interfaz del Software Dips

40
41
42
43
El diagrama de rosas no es más que un histograma,
pero de forma circular, ya que solo representa la
frecuencia de una variable, mientras más alto es la
barra decimos que la variable es más frecuente, es
decir es más común, mayor cantidad de datos.
En el Dips la variable es el rumbo.
Thanks!
Any questions?
You can find me at
￮ cblas@unsa.edu.pe

46
47
 Credits
Agradezco a

-Ing. Javier Vallejos

-Ing. Cristian Obregón
-Alex Aranzamendi.
-Doctor Luis Jorda

48
GRACIAS
