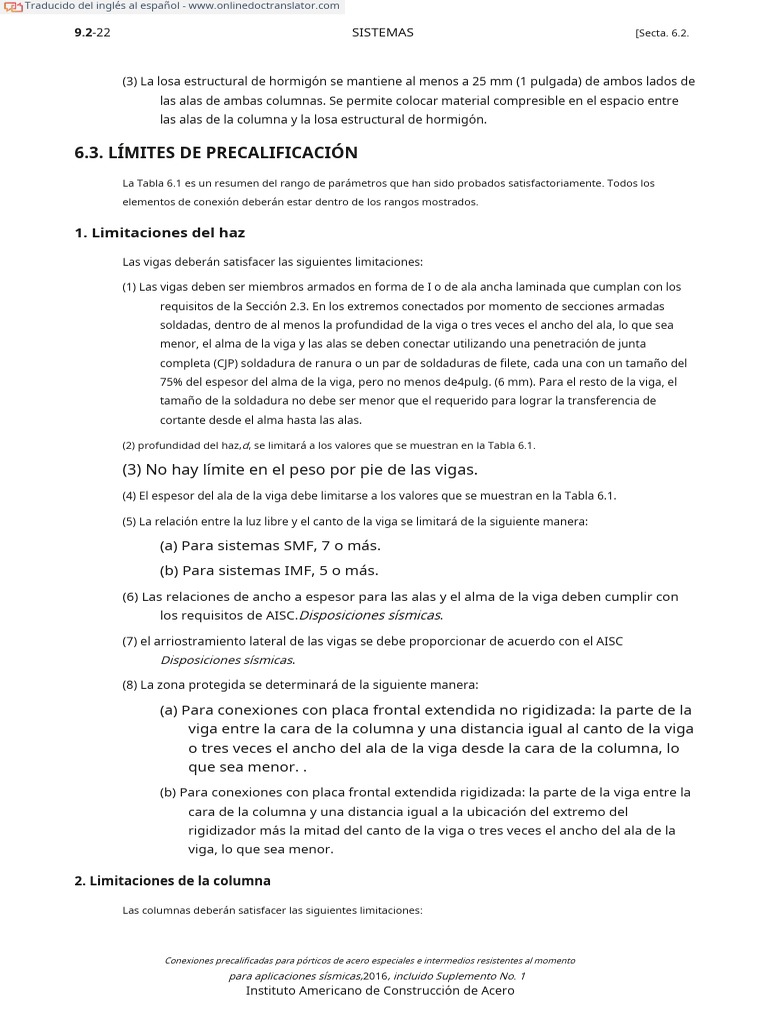

9.2-22 SISTEMAS [Secta. 6.2.

(3) La losa estructural de hormigón se mantiene al menos a 25 mm (1 pulgada) de ambos lados de

las alas de ambas columnas. Se permite colocar material compresible en el espacio entre
las alas de la columna y la losa estructural de hormigón.

6.3. LÍMITES DE PRECALIFICACIÓN

La Tabla 6.1 es un resumen del rango de parámetros que han sido probados satisfactoriamente. Todos los
elementos de conexión deberán estar dentro de los rangos mostrados.

1. Limitaciones del haz

Las vigas deberán satisfacer las siguientes limitaciones:

(1) Las vigas deben ser miembros armados en forma de I o de ala ancha laminada que cumplan con los
requisitos de la Sección 2.3. En los extremos conectados por momento de secciones armadas
soldadas, dentro de al menos la profundidad de la viga o tres veces el ancho del ala, lo que sea
menor, el alma de la viga y las alas se deben conectar utilizando una penetración de junta
completa (CJP) soldadura de ranura o un par de soldaduras de filete, cada una con un tamaño del
75% del espesor del alma de la viga, pero no menos de4pulg. (6 mm). Para el resto de la viga, el
tamaño de la soldadura no debe ser menor que el requerido para lograr la transferencia de
cortante desde el alma hasta las alas.

(2) profundidad del haz,d, se limitará a los valores que se muestran en la Tabla 6.1.

(3) No hay límite en el peso por pie de las vigas.

(4) El espesor del ala de la viga debe limitarse a los valores que se muestran en la Tabla 6.1.

(5) La relación entre la luz libre y el canto de la viga se limitará de la siguiente manera:

(a) Para sistemas SMF, 7 o más.

(b) Para sistemas IMF, 5 o más.
(6) Las relaciones de ancho a espesor para las alas y el alma de la viga deben cumplir con
los requisitos de [Link] sísmicas.

(7) el arriostramiento lateral de las vigas se debe proporcionar de acuerdo con el AISC
Disposiciones sísmicas.

(8) La zona protegida se determinará de la siguiente manera:

(a) Para conexiones con placa frontal extendida no rigidizada: la parte de la

viga entre la cara de la columna y una distancia igual al canto de la viga
o tres veces el ancho del ala de la viga desde la cara de la columna, lo
que sea menor. .
(b) Para conexiones con placa frontal extendida rigidizada: la parte de la viga entre la
cara de la columna y una distancia igual a la ubicación del extremo del
rigidizador más la mitad del canto de la viga o tres veces el ancho del ala de la
viga, lo que sea menor.

2. Limitaciones de la columna

Las columnas deberán satisfacer las siguientes limitaciones:

Conexiones precalificadas para pórticos de acero especiales e intermedios resistentes al momento

para aplicaciones sísmicas,2016, incluido Suplemento No. 1
Instituto Americano de Construcción de Acero
Secta. 6.3.] LÍMITES DE PRECALIFICACIÓN 9.2-23

CUADRO 6.1
Limitaciones paramétricas de la precalificación
Cuatro pernos sin refuerzo Rigidez de cuatro pernos Rigidizado de ocho pernos
(4E) (4ES) (8ES)
Máximo Mínimo Máximo Mínimo Máximo Mínimo
Parámetro
pulg. (mm) pulg. (mm) pulg. (mm) pulg. (mm) pulg. (mm) pulg. (mm)

tnovio ¾ (19) a (10) ¾ (19) a (10) 1 (25) b (14)

bnovio 94 (235) 6 (152) 9 (229) 6 (152) 124 (311) 72 (190)

d 55 (1400) 13¾ (349) 24 (610) 13¾ (349) 36 (914) 18 (457)

tpag 24 (57) 2 (13) 12 (38) 2 (13) 22 (64) ¾ (19)

bpag 10¾ (273) 7 (178) 10¾ (273) 7 (178) 15 (381) 9 (229)
gramo 6 (152) 4 (102) 6 (152) 34 (83) 6 (152) 5 (127)

pagfi, pagpara 42 (114) 12 (38) 52 (140) 1¾ (44) 2 (51) 1s (41)

pagb — — — — 3¾ (95) 32 (89)
bnovio=ancho del ala de la viga, pulg. (mm) b

pag=ancho de la placa final, pulg. (mm) d

=profundidad de la viga de conexión, pulg. (mm)

gramo =distancia horizontal entre pernos, pulg. (mm)

pagb=distancia vertical entre la fila interna y externa de pernos en una conexión 8ES, pulg. (mm) pagfi=distancia vertical desde el

interior del patín de tensión de una viga hasta la fila interior de pernos más cercana, mm (pulg.) pagpara=distancia vertical desde el

exterior del patín de tensión de una viga hasta la fila de pernos exterior más cercana, pulg. (mm)

tnovio =espesor del ala de la viga, pulg. (mm) =

tpagespesor de la placa final, pulg. (mm)

(1) Las columnas deben tener cualquiera de las formas enrolladas o secciones armadas permitidas en la Sección
2.3.

(2) La placa frontal debe conectarse al ala de la columna.

(3) La profundidad de la columna de forma enrollada se limitará a W36 (W920) como máximo. La
profundidad de las columnas construidas de ala ancha no debe exceder la de las formas
laminadas. Las columnas cruciformes con bridas no deben tener un ancho o profundidad mayor
que la profundidad permitida para perfiles laminados.

(4) No hay límite en el peso por pie de columna.

(5) No hay requisitos adicionales para el espesor del ala.
(6) Las relaciones de ancho a espesor para las alas y el alma de la columna deben cumplir
con los requisitos de [Link] sísmicas.

(7) el arriostramiento lateral de las columnas deberá cumplir con los requisitos del AISC
Disposiciones sísmicas.

Conexiones precalificadas para pórticos de acero especiales e intermedios resistentes al momento

para aplicaciones sísmicas,2016, incluido Suplemento No. 1
Instituto Americano de Construcción de Acero
9.2-24 LIMITACIONES DE LA RELACIÓN COLUMNA-VIGA [Secta. 6.4.

6.4. LIMITACIONES DE LA RELACIÓN COLUMNA-VIGA

Las conexiones viga-columna deben satisfacer las siguientes limitaciones:

(1) Las zonas del panel deben cumplir con los requisitos de AISCDisposiciones
sísmicas.
(2) Las relaciones de momento columna-viga deben cumplir con los requisitos de AISC
Disposiciones sísmicas.

6.5. PLACAS DE CONTINUIDAD

Las placas de continuidad deberán satisfacer las siguientes limitaciones:

(1) La necesidad de placas de continuidad se determinará de acuerdo con la

Sección 6.8.
(2) Cuando se proporcionen, las placas de continuidad deben cumplir con los requisitos de la
Sección 6.8.

(3) Las placas de continuidad se unirán a las columnas mediante soldaduras de acuerdo con el
AISCDisposiciones sísmicas.

Excepción:Placas de continuidad menor o igual queaSe permitirá que se suelden 10 mm

(pulgadas) a las alas de la columna usando soldaduras de filete de doble cara. La resistencia
requerida de las soldaduras de filete no debe ser inferior aFyAC, dóndeACse define como las áreas
de contacto entre la placa de continuidad y las alas de la columna que tienen alas de viga unidas y
Fyse define como el límite elástico mínimo especificado de la placa de continuidad.

6.6. PERNOS
Los pernos deben cumplir con los requisitos del Capítulo 4.

6.7. DETALLE DE CONEXIÓN

1. calibre
el calibre,gramo, es como se define en las Figuras 6.2 a 6.4. La dimensión de calibre
máxima está limitada al ancho del ala de la viga conectada.

2. Espacio entre parcelas y filas

La distancia de paso mínima es el diámetro del perno más2pulg. (13 mm) para pernos de hasta 1 pulg.
(25 mm) de diámetro, y el diámetro del perno máswpulg. (19 mm) para pernos de mayor diámetro. Las
distancias de paso,pagfiypagpara, son las distancias desde la cara del ala de la viga hasta la línea central
de la fila de tornillos más cercana, como se muestra en las Figuras 6.2 a 6.4. Las distancias de paso,pagsiy
pagentonces, son las distancias desde la cara de la placa de continuidad hasta la línea central de la fila de
tornillos más cercana, como se muestra en las Figuras 6.2 a 6.4.

el espaciamiento,pagb, es la distancia entre la fila interna y externa de pernos en una conexión de

momento con placa frontal 8ES y se muestra en la Figura 6.4. El espaciamiento de las filas de tornillos
debe ser de al menos 2qveces el diámetro del perno.

Conexiones precalificadas para pórticos de acero especiales e intermedios resistentes al momento

para aplicaciones sísmicas,2016, incluido Suplemento No. 1
Instituto Americano de Construcción de Acero
