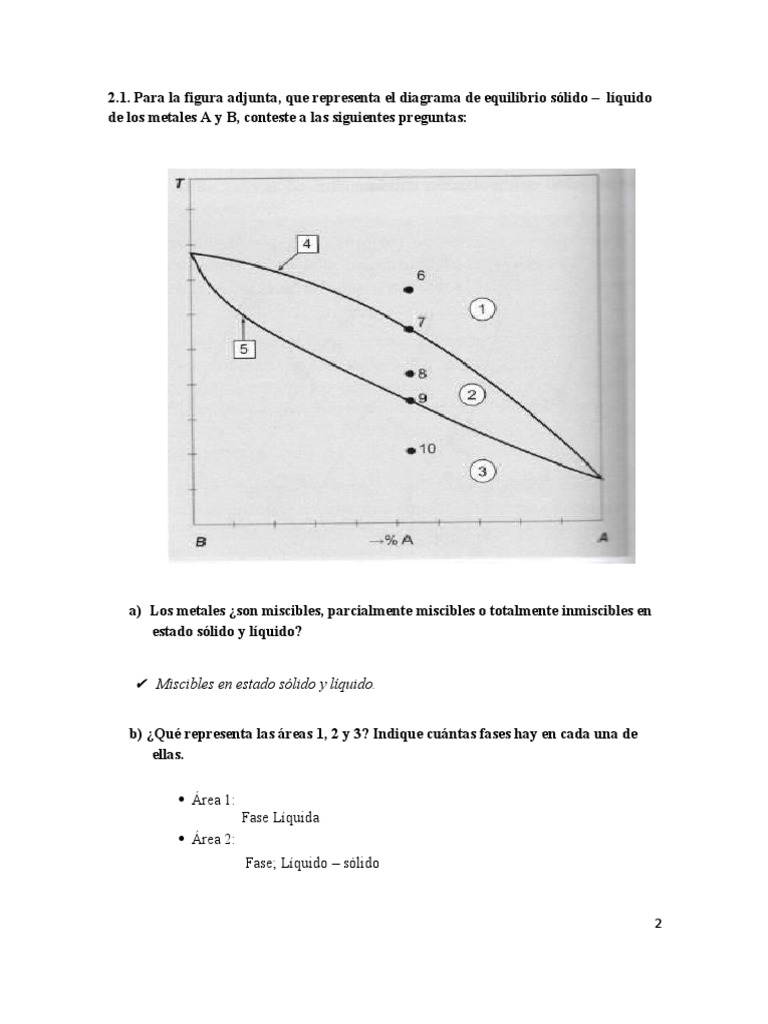

2.1.
Para la figura adjunta, que representa el diagrama de equilibrio sólido – líquido
de los metales A y B, conteste a las siguientes preguntas:
a) Los metales ¿son miscibles, parcialmente miscibles o totalmente inmiscibles en
estado sólido y líquido?
✔ Miscibles en estado sólido y líquido.
b) ¿Qué representa las áreas 1, 2 y 3? Indique cuántas fases hay en cada una de
ellas.
• Área 1:
Fase Líquida
• Área 2:
Fase; Líquido – sólido
2
• Área 3:
Fase Líquida
c) ¿Qué representa las líneas 4 y 5? señale el nombre de las líneas y fases
presentes.
LÍNEA 4
Línea del líquido empieza a desaparecer totalmente la fase sólida de la mezcla y
pasa a estado líquido
LÍNEA 5
Línea del sólido, empieza a desaparecer totalmente la fase líquida de la mezcla para
obtener una mezcla sólido – líquido.
d) Si partimos del punto 6 y pasamos por los puntos 7, 8 y 9 para llegar a 10,
indique:
a) Las fases presentes en cada punto.
b) Los cambios de estado de agregación que se producen.
Punto 6:
Fase líquida
Punto 7:
Punto en la linea liquida
Punto 8:
Fase líquido-sólido en equilibrio
Punto 9:
Punto en la línea solidus
Punto 10:
Fase sólida
2.2. El diagrama de fases T° vs Composición para el equilibrio sólido– líquido
correspondiente a la aleación Pt/Au, es el de la figura 4. Conteste al siguiente
cuestionario razonando las respuestas, señalando con números o letras sobre el
diagrama cuando sea necesario:
a) Los metales ¿son totalmente miscibles (solubles), parcialmente miscibles o
totalmente inmiscibles? Distinga entre el estado sólido y el líquido.
✔ Los metales son totalmente miscibles.
b) Identifique y nombre cada una de las áreas y curvas existentes en el
diagrama.
I. Zona del líquido.
II. Curva líquidus; se puede apreciar la aparición de los sólidos en
cantidades mínimas.
III. Zona líquida y sólida.
IV. Curva Sólidus.
V. Zona del Sólido, desaparece toralmente el líquido.
c) Señale las T ° s . de los puntos de fusión de los metales puros.
T ° s . punto de fusión Pt =1.795° C
T ° s . puntode fusiónAu t=1.060° C
d) Para una aleación con el 40% de Au indique:
a) T° de solidificación inicial
T =1595 ° C
b) T° de solidificación final
T =1205 °C
c) Composición de las fases presentes a la T° de 1 600 °C.:
Au: 42 % ¿
Pt :58 %
d) Cantidades relativas de cada una de estas fases.
Para el punto 3
● Aleación de composición global C0=40%
● Región (sólido + líquidos)
El punto 3 consta de:
● Fase líquida de composición CL=21%
● Fase sólida de composición Cs=81%
2.3. Dado el diagrama de fases sólido – líquido de la figura 5 para las sustancias A y
B, indique:
a) Si las sustancias son miscibles o no en estado sólido y en estado líquido.
• Componentes totalmente solubles en estado líquido e insolubles en estado
sólido.
b) El nombre y e significado de cada una de las áreas, líneas y puntos
singulares que aparecen en el diagrama.
• Región I: representa la fase líquida
• Región II: representa la fase líquida + sólido B
• Región III: representa la fase líquida + sólida A.
• Región IV: representa una mezcla heterogénea de dos fases sólidas A + B
c) Las T ° s . de fusión de las sustancias A y B en estado puro.
T f =1900 °C
( A)
T f =1500 ° C
(B )
d) T° y composición del punto Eutéctico.
T e : 1100 °C
L → A(S) + B(S)
Composición:
B: 60 %
A :40 %
e) Para una mezcla en estado líquido de composición 20% de A
y 80% de B, señale:
● T° y composición cuando comienza a solidificar.
T =1400 ° C
B: 80 %
A :20 %
● T° y composición cuando finaliza la solidificación
T =1110 °C
B: 30 %
A :70 %
● Fases presentes, composición y % de las mismas a la T°
de 1 200 °C
Las fases presentes a la temperatura de 1200 °C es una mezcla
de fase líquida y fase del sólida
Fase L:55 % de B y 45 % de A
Regla de la palanca
% A(S )= ( 80−55
80−0 )
×100=31.20 %
%L= ( 55−0
80−0 )
×100=68.80 %
