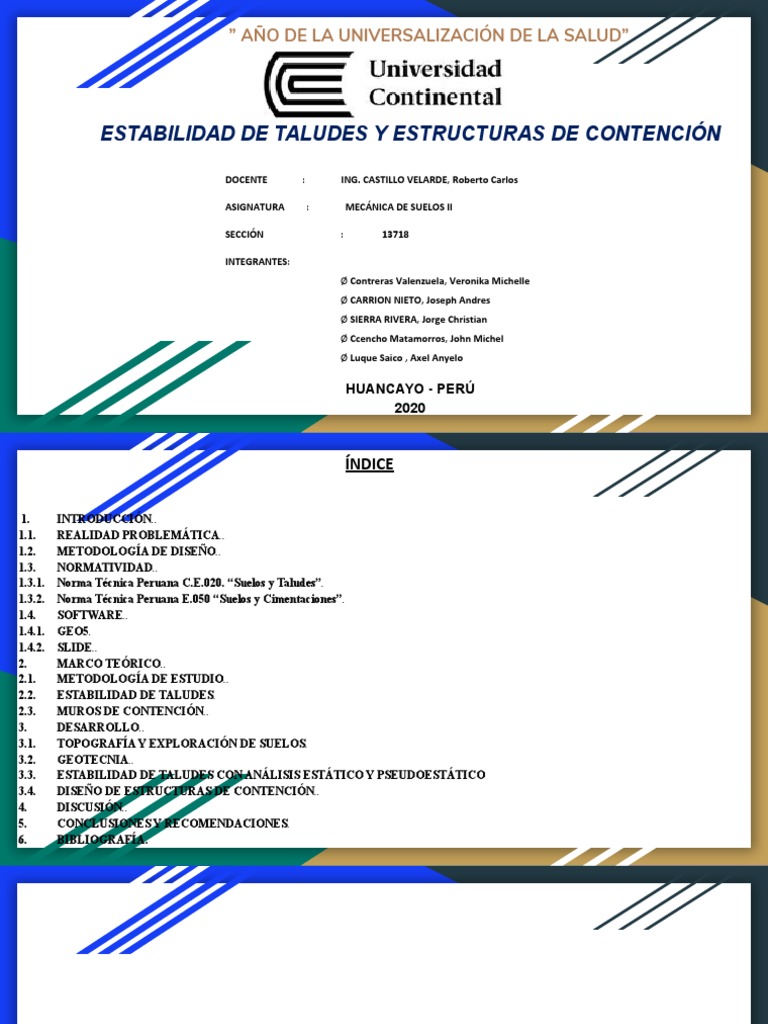

” AÑO DE LA UNIVERSALIZACIÓN DE LA SALUD”

ESTABILIDAD DE TALUDES Y ESTRUCTURAS DE CONTENCIÓN

DOCENTE : ING. CASTILLO VELARDE, Roberto Carlos

ASIGNATURA : MECÁNICA DE SUELOS II

SECCIÓN : 13718

INTEGRANTES:
Ø Contreras Valenzuela, Veronika Michelle
Ø CARRION NIETO, Joseph Andres
Ø SIERRA RIVERA, Jorge Christian
Ø Ccencho Matamorros, John Michel
Ø Luque Saico , Axel Anyelo

HUANCAYO - PERÚ
2020
 ÍNDICE

1. INTRODUCCIÓN..
1.1. REALIDAD PROBLEMÁTICA..
1.2. METODOLOGÍA DE DISEÑO..
1.3. NORMATIVIDAD..
1.3.1. Norma Técnica Peruana C.E.020. “Suelos y Taludes”.
1.3.2. Norma Técnica Peruana E.050 “Suelos y Cimentaciones”.
1.4. SOFTWARE..
1.4.1. GEO5.
1.4.2. SLIDE..
2. MARCO TEÓRICO..
2.1. METODOLOGÍA DE ESTUDIO..
2.2. ESTABILIDAD DE TALUDES.
2.3. MUROS DE CONTENCIÓN..
3. DESARROLLO..
3.1. TOPOGRAFÍA Y EXPLORACIÓN DE SUELOS.
3.2. GEOTECNIA..
3.3. ESTABILIDAD DE TALUDES CON ANÁLISIS ESTÁTICO Y PSEUDOESTÁTICO
3.4. DISEÑO DE ESTRUCTURAS DE CONTENCIÓN..
4. DISCUSIÓN..
5. CONCLUSIONES Y RECOMENDACIONES.
6. BIBLIOGRAFÍA.
1. INTRODUCCIÓN
1.1.REALIDAD PROBLEMÁTICA

En el ámbito de la Ingeniería Civil es muy usual encontrar problemas relacionados a la estabilidad de taludes,
presente en suelos o macizos rocosos, poder identificar los modos de falla en el talud y poder así analizar su
estabilidad.

Las discontinuidades en taludes se relacionan con el control estructural, ya sea por alguna grieta de tracción en la
cima de un talud, causando una inestabilidad de enorme magnitud, conllevando a diversos problemas, divididos en
tres aspectos; aspecto ambiental, como son la contaminación ambiental, contaminación visual y la polución;
aspecto económico, tales como daños a estructuras civiles, costos de remodelación y costos de una nueva
estabilidad; aspecto social, teniendo como fatal las pérdidas de vidas humanas.

Los suelos con poca capacidad de carga o susceptibles a los asentamientos, requieren ser estabilizados, ya sea
cuando se realizan excavaciones o cuando se alteran las condiciones de equilibrio de los taludes, puesto que se
produce inestabilidad, poniendo en riesgo la vida humana, los bienes materiales y el ambiente.
1.2.NORMATIVA
Para el desarrollo del presente trabajo nos regimos bajo las normativas
peruanas vigentes, aquellos parámetros mínimos a las cuales nos
podemos acoger.

1.1.1. Norma Técnica Peruana C.E.020. “Suelos y

Taludes”

Esta norma exige aquellas consideraciones mínimas para el

mejoramiento requerido de las resistencias de los suelos y de la
estabilidad de taludes, mediante métodos químicos, mecánicos o
de modificaciones topográficas.

1.1.2. Norma Técnica Peruana E.050 “Suelos y

Cimentaciones”

En base a esta norma se tendrá aquellos requisitos como aquellos

factores de seguridad para la estabilidad de estructuras y su
permanencia de las diversas obras.
1.4.SOFTWARE

El desarrollo y aplicación de los diversos softwares para poder determinar los comportamientos sísmicos de taludes y así
determinar los coeficientes sísmicos en los componentes tanto verticales como horizontales, estos métodos de cálculo de
taludes para suelos y rocas permiten calcular coeficientes sísmicos, factores de seguridad y calcular las zonas por donde
puede fallar el talud.

Los programas que se tienden a utilizar con mayor frecuencia son GEO5 y Slide, por su funcionalidad están diseñados para
el análisis de estabilidad de taludes, basándose en el uso del método de equilibrio límite, permitiendo modelar suelos
homogéneos y estratificados, con superficies geométricas complejas inclusive considerando la presencia del nivel freático.

1.4.1. GEO5

Este programa está basado en el Método de Elementos finitos y sirve para modelar y analizar una amplia gama de
problemas geotécnicos, como por ejemplo asientos de terrenos, muros de pantalla, estabilidad de taludes,
excavaciones, análisis de túneles. El Software utiliza métodos analíticos tradicionales, de equilibrio estático y de
modelos numéricos verificando estructuras específicas, manteniéndolos intuitivos y fáciles de usar.
1.4.2. SLIDE

Slide es un software de análisis de Estabilidad de Taludes en 2D que utiliza métodos de equilibrio límite para el
cálculo de la estabilidad. Incluye análisis de agua subterránea por elementos finitos en estado estacionario, e integra
capacidades de análisis de sensibilidad, probabilísticos y análisis retrospectivos. Su ámbito de aplicación en minería y
obra civil es muy variado, permitiendo evaluar un gran número de problemáticas geotécnicas, tales como estabilidad
de terraplenes, presas, taludes en excavaciones mineras o en edificaciones, efectos de cargas externas, sísmicas,
eficiencia de elementos de refuerzo, etc. El programa Slide ha ido creciendo de manera continua al mismo ritmo que
se expandía la capacidad de análisis geotécnico por ordenador en los últimos años. Este continuo esfuerzo en
investigación y actualización, y la solvencia que proporciona su trayectoria, lo convierten en un software de
referencia. Prueba de ello es el hecho de ser uno de los programas más reconocidos y utilizados que existen en el
mercado
2. MARCO TEÓRICO
2.1.ESTABILIDAD DE TALUDES

- Se denomina talud a cualquier superficie inclinada, de un macizo rocoso o suelo, que forme un ángulo con la
horizontal. Los taludes pueden ser clasificados en taludes naturales, que básicamente son las pendientes naturales, y en
taludes construidos que pueden ser los terraplenes o los cortes de terreno (Gerscovich, 2013).

- Los taludes construidos resultan de la intervención del hombre en la ejecución de cortes, excavaciones y
construcción de terraplenes. Los cortes deben de ser realizados con la altura e inclinación adecuada con el objetivo de
garantizar la estabilidad del proyecto, para ello se debe conocer las propiedades geomecánicas de los materiales y de las
condiciones de flujo de agua. Este tipo de taludes están presentes en obras viarias, presas, minas entre otras. A manera de
identificar la condición más desfavorable los análisis de estabilidad deberán de ejecutarse en distintas fases de los
proyectos.

- Los taludes naturales normalmente están conformados por suelos residuales, coluviales y rocas. Los suelos residuales
siempre permanecen en el lugar donde fueron generados y son producto del intemperismo químico y físico sobre una
roca. Debido a la alteración progresiva de las propiedades geomecánicas de las rocas, los estratos más próximos a la
superficie se van transformando en suelos. Mientras que los suelos coluviales son formados como resultado del
transporte, principalmente de la gravedad. Por eso motivo son más heterogéneos. Los taludes naturales casi siempre están
propensos a la inestabilidad debido a las fuerzas gravitacionales.
 - La resistencia al corte de un suelo se define como la resistencia por unidad de área que este ofrece a la falla o
deslizamiento sobre un plano dentro de él (Das, 2 001).

- En la gran mayoría de los deslizamientos de taludes de suelos se ha identificado que la geometría de ruptura es la
curva con forma diversa dependiendo de la morfología y estratigrafía del talud. La superficie de rotura generalmente es
casi circular, pasando exactamente por el pie del talud (deslizamiento de pie). Por otro lado, podría ser circular cuando
pasa por debajo del pie de talud (deslizamiento profundo). Asimismo, podría ocurrir una falla plana cuando existen
recubrimientos de suelos sobre roca, esto generalmente ocurre en las laderas naturales o una falla poligonal cuando se
tiene estratos blandos (Oteo, 2 002).

2.3.MUROS DE CONTENCIÓN

- Una estructura de contención de tierras, denominada comúnmente muro, es una estructura permanente, relativamente
rígida y continua, que de forma activa o pasiva produce un efecto estabilizador sobre una masa de terreno desequilibrada,
natural o artificial, que se encuentra ubicada en su parte posterior (trasdós). Terzaghi, Peck y Mesri (1996) lo definen como
una estructura destinada a soportar suelos que presentan pendientes mayores que su ángulo de reposo.
- Los muros de contención de tierras son empleados en diversas actuaciones de la ingeniería, como son: contención de taludes y
estribos de pasos superiores en obras de infraestructura viaria (carreteras, ferrocarriles, etc.); contención de terrenos en obras de
edificación (a nivel superficial y en el interior del terreno); utilización para la construcción de muelles portuarios; contención de
vertederos; entre otros. Su empleo data ya de hace varios siglos, pero solo a partir del siglo XVII aparecen las primeras contribuciones
que han permitido desarrollar las teorías para su diseño geotécnico (Soriano, 1996).

- Los muros de contención de tierras: tipologías y diseño geotécnico Estudio de la aplicabilidad de materiales compuestos al diseño
de estructuras de contención de tierras y su interacción con el terreno resistentes, que actúan como fuerzas estabilizadoras y que
contribuyen a la estabilidad de muro. La determinación de las fuerzas desestabilizadoras, se hace a partir de diversos métodos de diseño
geotécnico, siendo los métodos desarrollados por Coulomb (1776) y Rankine (1857) los de más amplia aplicación para el
dimensionamiento de estas estructuras.
3. DESARROLLO
 Ensayo Triaxial Consolidado no Drenado en la
Lodotita
GRÁFICAMENTE
 Ensayo Triaxial Consolidado no Drenado en la
MATEMÁTICAMENTE Lodotita
Para la elaboración de los perfiles se creo una
superficie en el CIVIL 3D a partir de las curvas
de nivel.
 PERFIL 1 - 1

PERFIL 1-1
PERFIL 2 - 2
PERFIL 3 - 3
PERFIL 4 - 4
Puntos Cortantes para el Perfil
Corte 1-1
Puntos cortantes para el Perfil Corte 1 - 1
Perfil con Cota Terreno y
Progresiva Corte 1 - 1

Perfil con los Tipos de

Sustratos Corte 1 - 1
 Estabilidad del Talud Corte 1 - 1

Resultados obtenidos con una cohesión Retrospectiva y un ángulo de

fricción Retrospectiva :
Perfil con los Tipos de Sustratos Corte 2 - 2
Perfil con los Tipos de Sustratos Corte 2 - 2
Estabilidad del Talud Corte 2 - 2
PROPUESTA DE CONTENCIÓN POR GAVIONES
Puntos Cortantes para el
Perfil
Corte 3-3
Estabilidad de Talud
Corte 3-3:
Para este corte inicialmente se se realizó un levantamiento topográfico, donde se visualiza mejor el perfil del
terreno y la sección en la cual realizaremos el análisis y la propuesta para mejorar el comportamiento del talud.
Una vez logramos obtener la simulación del talud en el civil, procedimos a seleccionar un tramo de la
sección
ya que era en este tramo donde sí se contaban con los datos suficientes , seguidamente trazamos las
capas
de suelo basándonos en la presente tabla:
Posteriormente procedimos a importar el levantamiento obtenido por el civil a un formato que sea entendible
para el slide. A Continuación introducimos los datos de las capas así como del NAF, ingresando además datos
como la cohesión y el ángulo de fricción, además del peso unitario
 Después procedimos a realizar las simulaciones donde obtuvimos :

Resultados obtenidos con una cohesión mínima y un ángulo de fricción residual:

Resultados obtenidos con una cohesión Retrospectiva y un ángulo de fricción:
Retrospectiva :
Resultados obtenidos con una cohesión Máxima y un ángulo de fricción Pico:
MURO DE TIERRA REFORZADA

Uno de los métodos más usados desde ya hace 20 años en nuestro país es el de
tierra reforzada donde se aprovecha al máximo el material que ciertamente es
bastante más accesible en cualquier obra , este material es “La tierra”, un
material que en su forma granular y aplicado en taludes con muros rectos de
contención y reforzados con elementos metálicos en forma tubular contribuyen
en la estabilización de taludes.
Aplicación en el cote 3-3
●
Para el espesor del tirante que contempla su ruptura hasta un punto máximo emplearemos la siguiente
fórmula:

●
Sabemos:

Por lo tanto:

Entonces para la ruptura del tirante

 Considerando la tasa de corrosión de 0.025 mm/año durante unos 50 años , tenemos:

Por consiguiente consideramos suficiente un espesor del tirante de unos 2.5 mm

Para la longitud del tirante que emplearemos en esta modelación usaremos la siguiente fórmula:

Entonces
:
Simplificando y reemplazando valores:

Realizando el mismo cálculo para diferentes posibles valores de “z”:

Considerando un Z equivalente a 12 m pes según la tabla nos indica que podemos usar una longitud
de tirante de 3.46 o lo que es lo mismo 3.50 m.
En la revisión de Estabilidad
Externa
Revisión por Volcamiento: Usaremos la siguiente
ecuación

De donde :

Finalment
e
Revisión por capacidad de carga: Según la tabla podemos encontrar los siguientes valores que
ayudarán en la resolución mediante la fórmula
Donde finalmente:
POSTERIORMENTE PROCEDEMOS AL ANÁLISIS EN EL SLIDE CON LOS DATOS OBTENIDOS

Partimos del
factor a mejorar
partiendo del
análisis previo
referido a la
sección
transversal
 Introducimos los
datos obtenidos en
los cálculos
anteriores referidos a
la sección transversal
del terreno
 Introducimos los datos
obtenidos por los análisis de
terreno granular a usar como
relleno, las dimensiones de la
pantalla de concreto y el acero
de refuerzo
 Finalmente procedemos a realizar la simulación en el slide

Mediante la comparativa de estos dos gráficos se puede llegar a apreciar el eficiente comportamiento del talud con
este sistema ya incrementa considerablemente su factor de seguridad estabilizando esta sección y garantizando la
seguridad de las personas que circulan en sus vehículos por la parte inferior.
Puntos Cortantes para el
Perfil
Corte 4-4
Puntos cortantes para el Perfil Corte 4 - 4
Perfil con Cota Terreno y Progresiva Corte 4 - 4
Perfil con los Tipos de Sustratos Corte 4 - 4
Perfil con los Tipos de Sustratos Corte 4 - 4
Estabilidad del Talud Corte 4 - 4
 PROPUESTA DE CONTENCIÓN 1
DISEÑO DE MURO DE CONTENCIÓN EN VOLADIZO ACI 318-14
MÉTODO DE DISEÑO POR RESISTENCIA
ANÁLISIS DE LA ESTABILIDAD

El diseño del muro es en voladizo, según Braja M. Das en su libro

Fundamentos de Ingeniería Geotécnica.
DIMENSIONES DEL MURO

Corona = 0.30m
Espesor = 0.50m
Altura de relleno a cubrir = 7.70m
Talón = 2.90m
Punta = 1.20m
Base = 0.90
Peso Volumétrico = 1.68 T/m3
DATOS DE RELLENO
Ángulo de cohesión = 30°
Peso Volumétrico = 1.50T/m3

SOBRECARGA
W = 1.30 T/m3

TERRENO EXISTENTE
Cohesión = 25 T/m2
Ángulo de cohesión = 12°
Carga Admisible = 19.54 T/m2
CÁLCULO DE EMPUJE ACTIVO, MOMENTO DE
VOLTEO Y MOMENTO RESISTENTE
VERIFICACIÓN POR VOLTEO Y POR DESLIZAMIENTO
Estabilidad del talud con muro de
contención
4. DISCUSIÓN
El trabajo, haciendo uso del software Slide, ha verificado de los factores de seguridad, para indicarnos que los diseños y
propuestas cumplen con los parámetros mínimos, usando los diversos métodos que nos brinda el software se pudo corroborar
tanto de manera teórica como con el Slide.

Una vez concluidos los cálculos teóricos y prácticos llevados a cabo por el slide, nos es fácil observar la variación en cuanto al
factor de seguridad en ambos métodos, claramente el factor teórico es más elevado que el factor práctico obtenido en la
simulación del programa, para que esto suceda en los tres métodos pues lo pudimos asumir finalmente a un cambio
considerado en las características del terreno donde ciertamente la colocación de estas propuestas en la superficie varía su
comportamiento en base a los cálculos , además que al considerar parte de la sección y medidas del terreno variables en toda la
sección transversal, pues el campo de estudio para la simulación varía ya que parte de estas no representan lo que incluimos en
el programa, sin embargo este programa nos es de una gran utilidad ya que nos ayuda de una forma más exacta a encontrar
factores de seguridad más cercanos a la realidad.
5. CONCLUSIÓN
● En conclusión referente al método de estabilidad de taludes mediante tierra reforzada podemos decir por la simulación
anteriormente mencionada que es un método bastante efectivo ya que incrementó el factor de 1.484 que
consideramos un valor aceptable a pues un factor de seguridad aun mejor que es el de 2.566 con el cual logramos
garantizar la estabilidad del talud contribuyendo además de manera eficiente en los gastos por movimiento de tierras
ya que para este método es un material de fácil acceso en todo tipo de obras y su precio es sumamente bajo, lo que lo
hace un método por demás idóneo para este tipo de proyectos.

● Al generar una propuesta con Gaviones de 3 metros de altura el FS del talud incrementa en 0.404 teniendo como
resultado un FS de 1.960 que es mayor a 1.5 por lo tanto cumple con la Norma e indica que la estabilidad generada
daría buenos resultados en la zona. Además los cálculos del FS tanto para volteo como para deslizamiento analizados
para los gaviones dieron 10.15 y 3.48 respectivamente que superan lo mínimo establecido por la Norma.

● El muro de contención propuesto, está diseñada tanto por factor de volteo como por factor de deslizamiento, ambos
factores se encuentran dentro de la norma, por volteo el factor fue de 2.91 siendo este mayor que 2, mientras que por
deslizamiento el factor fue de 4.96 superando el factor mínimo, lo cual hace estable al muro de contención propuesto.
6. REFERENCIAS
 GERSCOVICH, D. (2013). Estabilidade de Taludes. São Paulo: Oficina de Textos.

DAS, B. (2001). Resistencia cortante del suelo. En B. Das, Fundamentos de Ingeniería Geotécnica (págs. 207-247). México:
Thomson Learning

OTEO,, C. (2002). Taludes. En L. González de Vallejo, M. Ferrer, L. Ortuño, & C. Oteo, Ingeniería Geológica (págs. 430-486).
Madrid: Pearson.

TERZAGHI, K., PECK, R. and GHOLAMREZA, M. (1996). Soil mechanics in engineering practice. Third
Edition. New York: John Wiley & Sons, Inc

SORIANO PEÑA, A. (1996). Contención de rellenos: muros, muelles y estribos de puentes. Simposio sobre
Estructuras de Contención de Terrenos (pp. 11‐23). Septiembre, Santander
