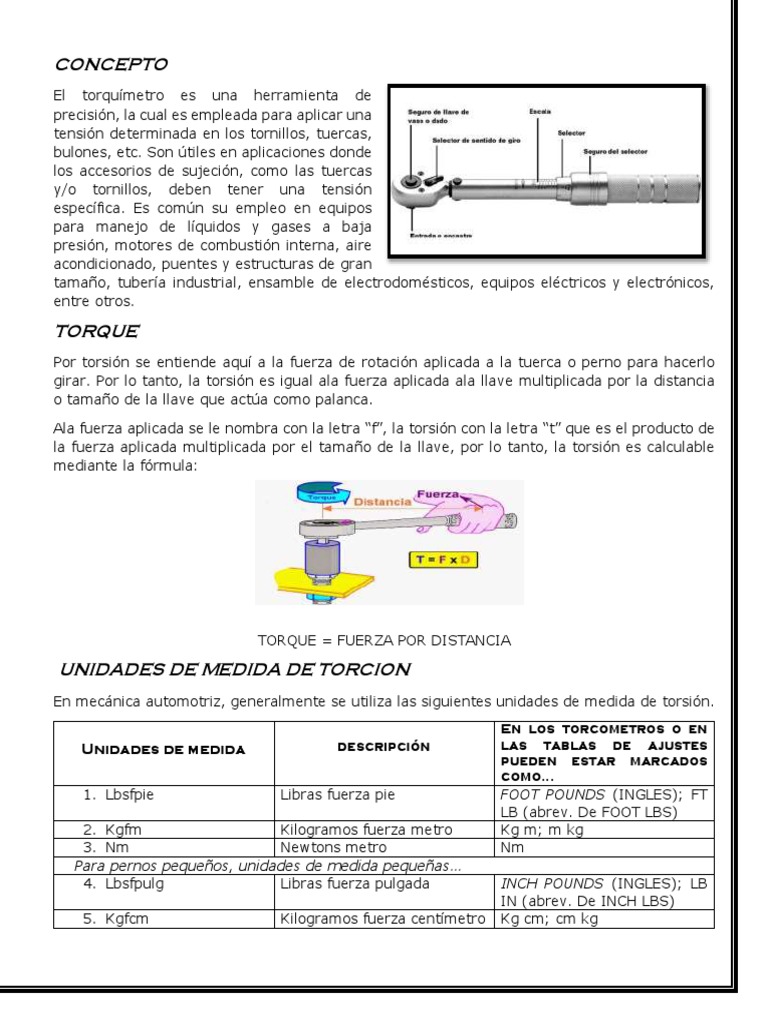

CONCEPTO

El torquímetro es una herramienta de

precisión, la cual es empleada para aplicar una
tensión determinada en los tornillos, tuercas,
bulones, etc. Son útiles en aplicaciones donde
los accesorios de sujeción, como las tuercas
y/o tornillos, deben tener una tensión
específica. Es común su empleo en equipos
para manejo de líquidos y gases a baja
presión, motores de combustión interna, aire
acondicionado, puentes y estructuras de gran
tamaño, tubería industrial, ensamble de electrodomésticos, equipos eléctricos y electrónicos,
entre otros.

TORQUE
Por torsión se entiende aquí a la fuerza de rotación aplicada a la tuerca o perno para hacerlo
girar. Por lo tanto, la torsión es igual ala fuerza aplicada ala llave multiplicada por la distancia
o tamaño de la llave que actúa como palanca.

Ala fuerza aplicada se le nombra con la letra “f”, la torsión con la letra “t” que es el producto de
la fuerza aplicada multiplicada por el tamaño de la llave, por lo tanto, la torsión es calculable
mediante la fórmula:

TORQUE = FUERZA POR DISTANCIA

UNIDADES DE MEDIDA DE TORCION

En mecánica automotriz, generalmente se utiliza las siguientes unidades de medida de torsión.
En los torcometros o en
Unidades de medida descripción las tablas de ajustes
pueden estar marcados
como…
1. Lbsfpie Libras fuerza pie FOOT POUNDS (INGLES); FT
LB (abrev. De FOOT LBS)
2. Kgfm Kilogramos fuerza metro Kg m; m kg
3. Nm Newtons metro Nm
Para pernos pequeños, unidades de medida pequeñas…
4. Lbsfpulg Libras fuerza pulgada INCH POUNDS (INGLES); LB
IN (abrev. De INCH LBS)
5. Kgfcm Kilogramos fuerza centímetro Kg cm; cm kg
CONVERSIONES ENTRE UNIDADES DE MEDIDA DE TORCION
PARA CONVERTIR DE: A: EJEMPLO
1. Kgfm x 7.2 = lbsfpe El catálogo de un Mitsubishi sigma wagon
2. Lbsfpie % 7.2 = kgfm modelo 1992 con motor 6g72 de 6 cilindros
3. Lbsfpie x 12 = lbsfpulg en v, especifica que se debe ajustar los pernos
4. Lbsfpulg % 12 = lbsfpie de la culata a 10,7 kgfm, los de biela a 4,5
5. Kgfm x 100 = kgfcm kgfm y los de bancada 8,2 kgfm se desea
6. Kfcm % 100 = kgfm saber los torques correspondientes en lbsfpie
7. Kgfm x 9.8 = nm Aplicando la conversión:
8. Nm % 9.8 = kgfm 10.7 kgfm x 7.2 = 77,0 lbsfpie
4,5 kgfm x 7,2 = 32,4 lbsfpie
8,2 kgfm x 7,2 = 59,0 lbsfpie

Parámetros del torquímetro

El parámetro fundamental es la pré-compresión. La pré-compresión ideal
sigue siendo la misma, sin embargo, puede ser necesario un ajuste menor
debido a la distribución de tensiones relacionada con el diseño mecánico. Por
otro lado, el torque cambia drásticamente con el diseño mecánico y las
dimensiones.
Aplicación del torquímetro
son útiles en aplicaciones donde accesorios como tuercas y/o tornillos, deban
tener una tensión específica. Herramientas de precisión y maquinaria industrial.
TIPOS DE TORQUIMETROS
1) De tipo puntero
2) De tipo reloj cuadrante o esfera
3) De tipo disloque o regulable
4) El de tipo digital
Torquímetro de tipo puntero: mide la magnitud
específica de flexión en un brazo metálico elástico. Inventado a comienzos
del siglo XX, tiene un diseño muy simple, pero no es fácil de leer y, para
los estándares actuales de precisión, no se considera una herramienta
precisa.

Torquímetro de reloj cuadrante: Para la

aplicación de una tensión precisa y específica en tornillos, tuercas y
sujetadores.
Torquímetro de tipo disloque: cuentan con un
sistema de seguridad el cual cuando llega al torque requerido
se disloca produciendo un ruido parecido a un “click”, este es
un aviso para no seguir ajustando mas y de esta manera
obtener un torque exacto.

Torquímetro de tipo digital: el torquímetro digital

no es muy usados en la mecánica por ser delicados y caros.

RECOMENDACIONES
Le sugerimos tener presente las siguientes recomendaciones en el uso de los diferentes tipos
de torquímetros:

• No use torquímetros con tuercas o tornillos dañados.

• No se debe sostener el multiplicador de torque o brazo de reacción con la mano.

• El torquímetro se debe sujetar firmemente por el centro del mango.

• Al aplicar el torque, siempre jale; no empuje. Debe mantener una posición estable y
cómoda a fin de prevenir una caída o lesiones.

• El torquímetro es una herramienta muy sensible por lo que se deberán evitar los golpes
y caídas del mismo.

• Antes de emplear el multiplicador, se tomará en cuenta de que éste debe estar apoyado
en un objeto fijo.

• Regular el torque que se desea aplicar, de acuerdo al manual del fabricante de los
elementos a ajustar.

• Al momento de adquirir un torquímetro, tener en cuenta la escala del mismo (puede ser
imperial, milimétrico, etc.)
