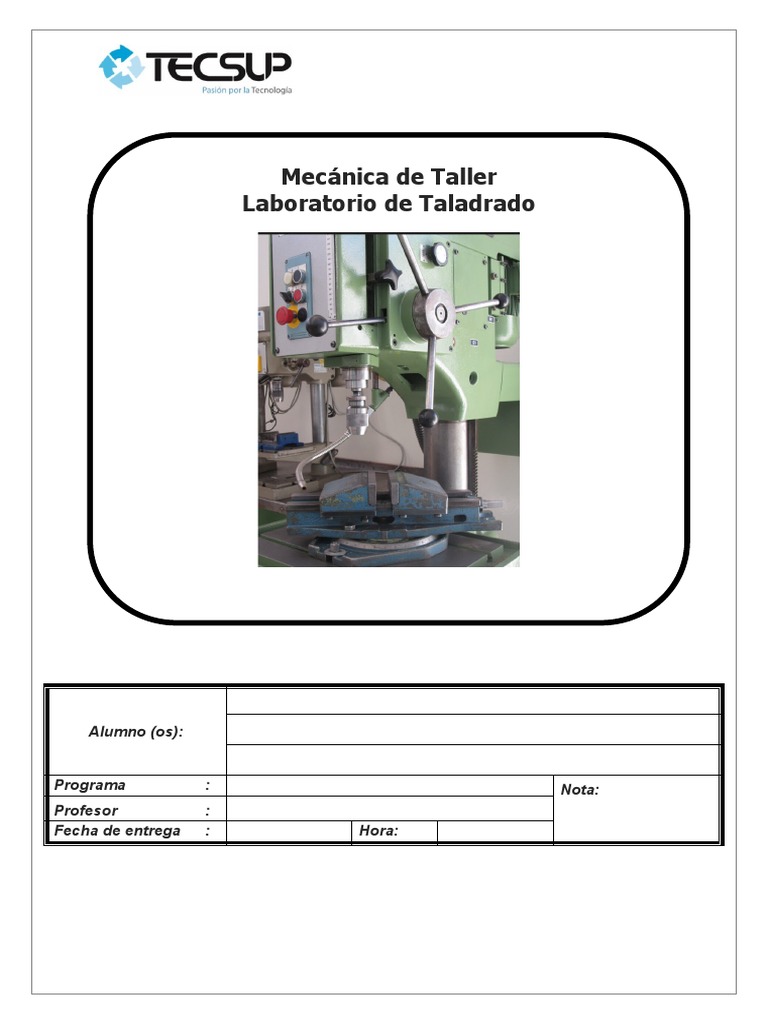

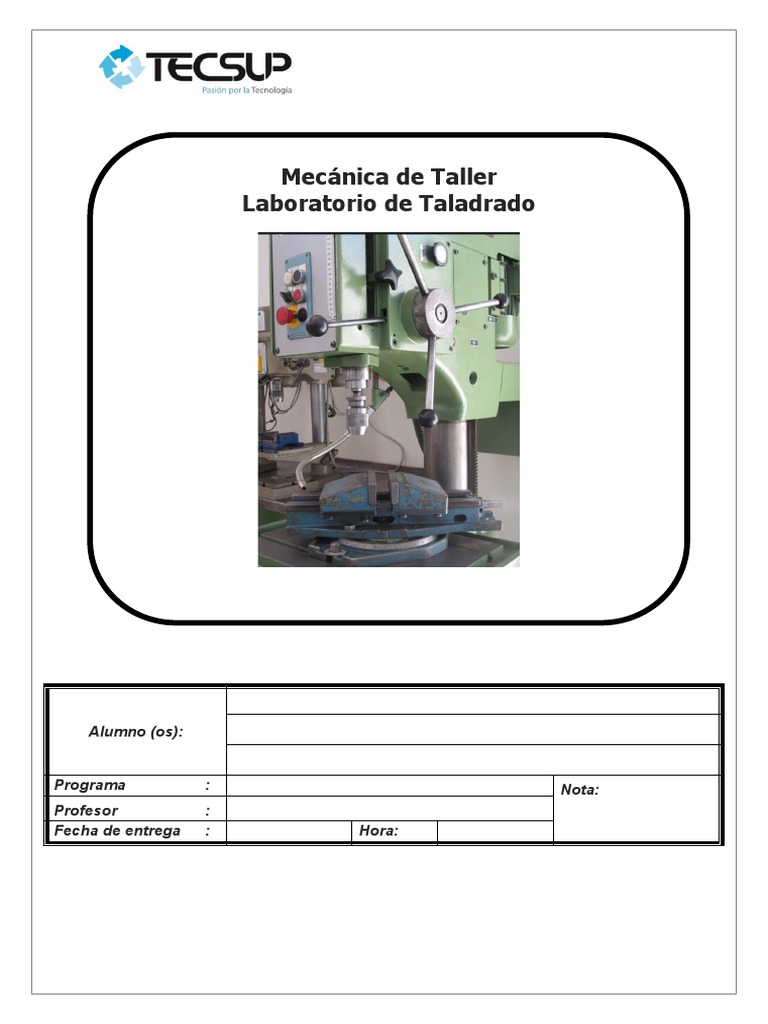

Mecánica de Taller

Laboratorio de Taladrado

Alumno (os):

Programa : Nota:
Profesor :
Fecha de entrega : Hora:
 SEGURIDAD

I. OBJETIVOS
 Identificar las características del taladro.
 Identificar los parámetros de mecanizado
 Identificar los filos y partes de la broca

II. MATERIAL Y EQUIPO

 Taladro
 Herramientas de taladrado
 Taladro

III. NORMAS UTILIZADAS PARA LA TAREA

 Normas de Dibujo ISO DIN7168 T 1

 Normas de Seguridad DIN 4844 T3
 Normas de elementos de unión(Remaches) DIN 7337
 Normas para trabajos en planchas DIN 6935 – VDI 3389 – AWF 5975

Implemento de Situaciones de
Descripción
Seguridad riesgo

Utilizar permanentemente los lentes de protección según

Partículas que se el grado que corresponda
introducen en los
ojos producen
daños.

En las operaciones de manejo de herramientas manuales se

debe tener cuidado con filos cortantes, golpes.
Utilizar guantes de protección para el manejo de las partes
Cortes quemaduras del esmeril.
y golpes Además el alumno deberá utilizar vestimenta apropiada
para trabajar en talleres.

Mantener los instrumentos y herramientas ordenadas y en

Orden y Heridas su lugar.
limpiez punzocortantes Seguir instrucciones sobre prevención de trabajos con equipos
y herramientas
a
Instrucciones:

Realice de forma grupal la tarea de identificación del taladro y complete la siguiente información.
1 . Señale con una flecha los botones de encendido, apagado y boton de seguridad.

Comente: En qué casos usamos el boton de seguridad

2. Señale en la siguiente fotografia las palancas de avance manual y automático.

3. Señale en la siguiente fotografia las palancas de: cambio de revolución, con la máquina encendida y con
la máquina apagada.

4. Indique el significado de la simbología que se encuentra en el lateral del taladro y cuál es la utilidad de
este, en el proceso de taladrado
5. Indique la función de la siguiente botonera.

6. Indique que función que cumple la bomba que se muestra en la fotografía.

7. Indique la función que cumple el siguiente mecanismo.

8. Indique la función de la manivela que se muestra en la figura

5. Describa el parámetro de mecanizado que se describe en el tablero.

6. Completa las siguientes preguntas sobre los parámetros de mecanizado

- Indique cuantas velocidades de corte presenta la table gráfica

______________________________________________________
- Si se taladra Acero con un diámetro de broca de 12 mm, según la tabla, indique las
revoluciones a las que debe girar la broca.
______________________________________________________
- Si se taladra un material de Vc 15 m/ min con un diámetro de broca de 10 mm, según la
tabla, indique las revoluciones a las que debe girar la broca.
______________________________________________________
- Si una broca de díametro 20 mm gira a 400 rpm para taladrar un material. Indique el tipo
de material
______________________________________________________
- Si una broca de diámetro 5 mm gira a 1000 rpm para taladrar un material. Indique el tipo
de material
______________________________________________________
 PARAMETROS DE MECANIZADO

I. Calcular los diámetros en mm de las siguientes brocas, cuyos diámetros

están en fracción de pulgada:
1) 1/16”x 25,4 =
2) 3/16”x25,4 =
3) 5/16”x25,4 =
4) 7/16”x25,4 =
5) 1/2”x25,4 =

ll. Resolver los siguientes problemas:

1) ¿Cuál es la velocidad de corte de una

broca de 18mm de diámetro que gira a 700

vueltas por minuto?

2)Calcular es el número de revoluciones.

Broca de 5/16” de diámetro.

Material a taladrar, fundición.

3) Calcular el número de revoluciones para taladrar

una plancha de latón con una broca de 10mm

de diámetro y una Vc de 60 m/mn

4) Calcular el número de revoluciones

para taladrar una plancha de acero con una

Broca de 1/16” de diámetro

5) Una broca de 3/8” de diámetro

gira a 2000 rpm. Calcular su Velocidad de

corte.

6) ¿Cuál es la velocidad de corte de

una broca de 15/32” de diámetro y que

gira a 850 revoluciones por minuto

7) Cuántas revoluciones por minuto

tiene que dar una broca de 18mm de

diámetro

con una velocidad de corte de 30 m/min

 8) Cuantas revoluciones por minuto debe llevar una broca de acero

Rápido de 10 mm de diámetro para taladrar fundición

Según tablas , la velocidad de corte debe ser de 16 m/min

9. Caso de mecanizado en el taladro

Interprete el plano y responda lo siguiente
a. Material a taladrar, Acero fundido.
b. Número de agujeros ______________
c. Realice los cálculos
