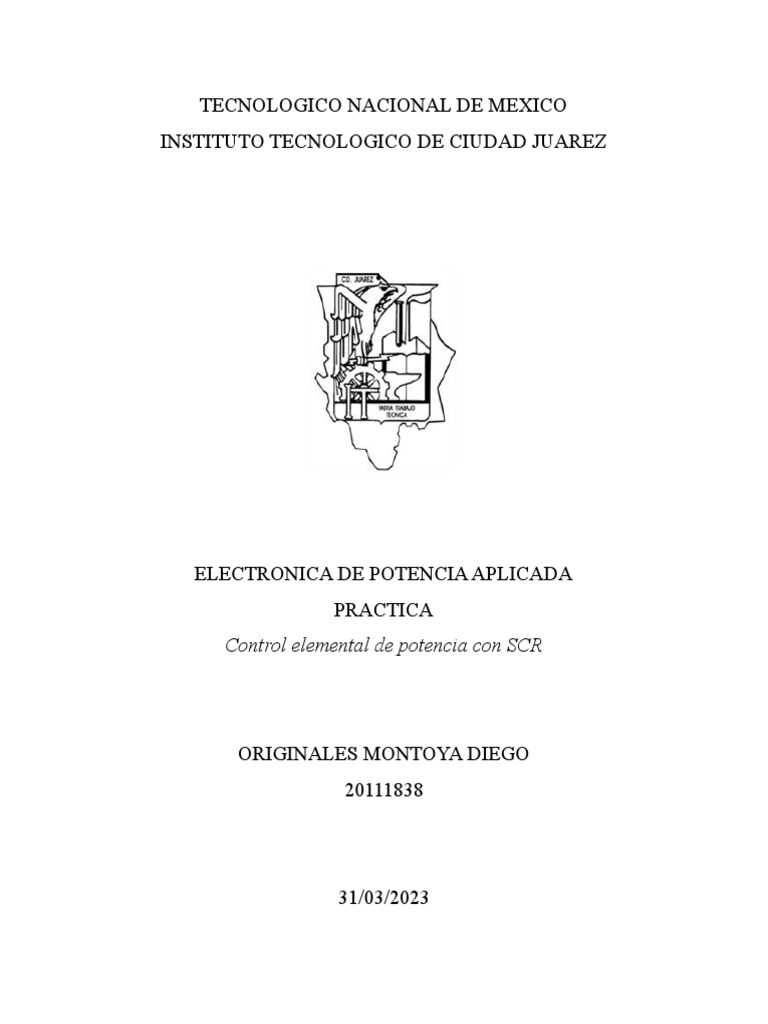

TECNOLOGICO NACIONAL DE MEXICO

INSTITUTO TECNOLOGICO DE CIUDAD JUAREZ

ELECTRONICA DE POTENCIA APLICADA

PRACTICA
Control elemental de potencia con SCR

ORIGINALES MONTOYA DIEGO

20111838

31/03/2023
 1. Marco teórico
1.1 SCR
1.1.1 Concepto de SCR
El SCR es un dispositivo semiconductor que pertenece al grupo de tiristores. Es el tiristor
más importante y utilizado que se utiliza para distintas aplicaciones como rectificación,
regulación de potencia e inversores (A, 2023). Tiene cuatro capas y tres uniones las
cuales nos van a ayudar a entender su funcionamiento, su estructura, así como su
símbolo se muestra en la figura 1.

Figura 1. Símbolo y estructura del SCR. Adaptado de:

https://www.electronicshub.org/silicon-controlled-rectifier/

1.1.2 Funcionamiento del SCR

Existen dos formas de encender el SCR: Por medio de la aplicación de una señal en la
compuerta G o excediendo el voltaje de ruptura. El primer método consiste en aplicar un
voltaje entre la compuerta (G) y el cátodo (K) (Kuphaldt, 2022). El segundo método no
se usa en la practica ya que es destructivo, pero consiste en que el voltaje entre ánodo
y cátodo debe exceder el voltaje de ruptura de manera que la unión j2 se rompa y el SCR
entre en estado de conducción.

2.2 Control de potencia por medio de un SCR

2.1.1 Concepto básico
Existen un concepto o fenómeno que es posible cuando se tiene un circuito que es
alimentado por una fuente de corriente alterna que es el control de fase. Para esto la
compuerta puede encender el SCR en cualquier ángulo con respecto al voltaje aplicado.
Este ángulo se denomina ángulo de disparo. El control de potencia se obtiene variando
el ángulo de disparo y esto se conoce como control de fase.
 2. Conclusiones y observaciones
En esta practica realizamos un circuito que controla la potencia entregada a una carga,
en este caso una lampara. Utilizamos dos métodos para activar el SCR, por medio de la
aplicación de señal en la señal de compuerta y por medio de la aplicación de temperatura.
Se observa de la figura 2tanto el ángulo de disparo 𝜑1 y el ángulo de conducción 𝜑2 ,
asimismo, se observa el medio ciclo negativo en el cual el SCR bloquea debido a que las
uniones j1 y j3 actúan como dos diodos en serie polarizados en inversa.

Figura 2. Control de fase por medio de un TRIAC.

Conforme aumentemos o reduzcamos la magnitud del potenciómetro vamos a conseguir

que se entregue mas o menos potencia a la carga. En la figura 3 se observa como se
esta disparando muy pronto de forma que se entrega más energía a la carga ya que el
ángulo de conducción que se mostro en la figura 1 es más grande en comparación.

Figura 3. Mayor voltaje de línea a la carga.

 3. Referencias
A. (2023, March 14). Silicon Controlled Rectifier. Electronics Hub. https://www.electronicshub.org/silicon-

controlled-rectifier/

Kuphaldt, T. R. (2022, June 28). The Silicon-Controlled Rectifier (SCR). Thyristors | Electronics Textbook.

https://www.allaboutcircuits.com/textbook/semiconductors/chpt-7/silicon-controlled-rectifier-

scr/#:~:text=To%20trigger%2C%20or%20fire%2C%20an,and%20duration%20to%20trigger%20it.
