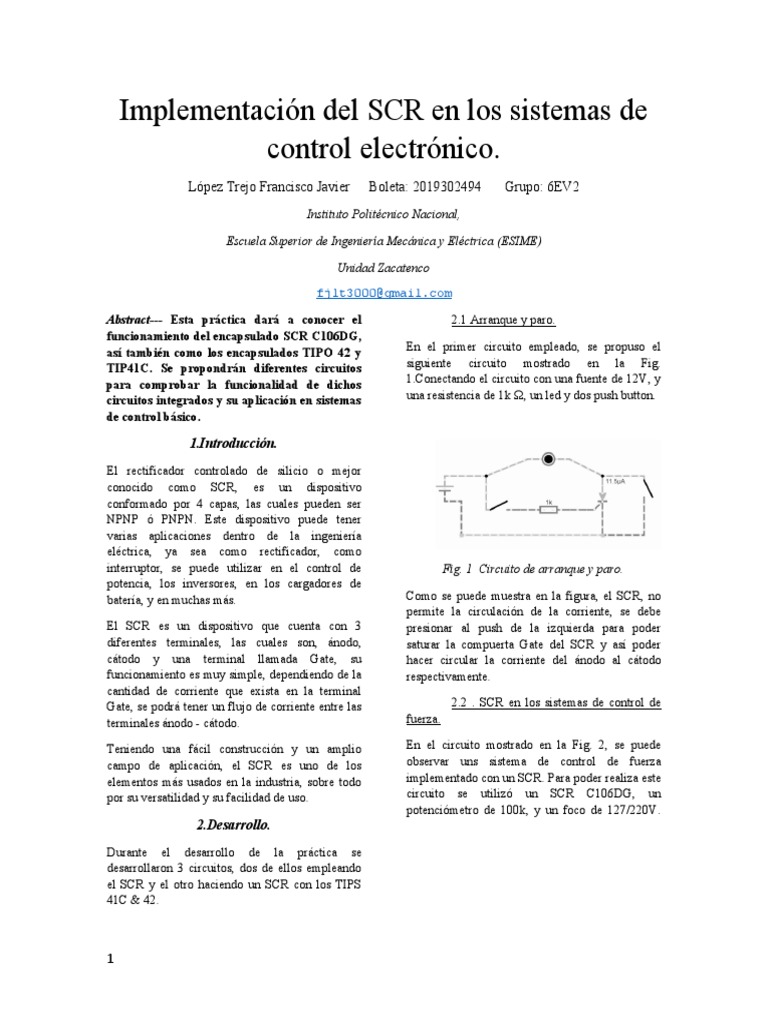

Implementación del SCR en los sistemas de

control electrónico.
López Trejo Francisco Javier Boleta: 2019302494 Grupo: 6EV2
Instituto Politécnico Nacional,

Escuela Superior de Ingeniería Mecánica y Eléctrica (ESIME)

Unidad Zacatenco
fjlt3000@gmail.com

Abstract--- Esta práctica dará a conocer el 2.1 Arranque y paro.

funcionamiento del encapsulado SCR C106DG,
así también como los encapsulados TIPO 42 y
TIP41C. Se propondrán diferentes circuitos
para comprobar la funcionalidad de dichos
circuitos integrados y su aplicación en sistemas
de control básico.
En el primer circuito empleado, se propuso el
siguiente circuito mostrado en la Fig.
1.Conectando el circuito con una fuente de 12V, y
una resistencia de 1k Ω, un led y dos push button.

1.Introducción.
El rectificador controlado de silicio o mejor
conocido como SCR, es un dispositivo
conformado por 4 capas, las cuales pueden ser
NPNP ó PNPN. Este dispositivo puede tener
varias aplicaciones dentro de la ingeniería
eléctrica, ya sea como rectificador, como
interruptor, se puede utilizar en el control de Fig. 1 Circuito de arranque y paro.
potencia, los inversores, en los cargadores de
batería, y en muchas más. Como se puede muestra en la figura, el SCR, no
permite la circulación de la corriente, se debe
El SCR es un dispositivo que cuenta con 3 presionar al push de la izquierda para poder
diferentes terminales, las cuales son, ánodo, saturar la compuerta Gate del SCR y así poder
cátodo y una terminal llamada Gate, su hacer circular la corriente del ánodo al cátodo
funcionamiento es muy simple, dependiendo de la respectivamente.
cantidad de corriente que exista en la terminal
Gate, se podrá tener un flujo de corriente entre las 2.2 . SCR en los sistemas de control de
terminales ánodo - cátodo. fuerza.

Teniendo una fácil construcción y un amplio En el circuito mostrado en la Fig. 2, se puede

campo de aplicación, el SCR es uno de los observar uns sistema de control de fuerza
elementos más usados en la industria, sobre todo implementado con un SCR. Para poder realiza este
por su versatilidad y su facilidad de uso. circuito se utilizó un SCR C106DG, un
potenciómetro de 100k, y un foco de 127/220V.
2.Desarrollo.
Durante el desarrollo de la práctica se
desarrollaron 3 circuitos, dos de ellos empleando
el SCR y el otro haciendo un SCR con los TIPS
41C & 42.

1
además de una fuente de 12V CA. En la Fig. 5, se muestra el circuito de arranque y
paro funcionando, operando de manera normal y
sin ningúna irregularidad.

Fig. 2 Implementación del SCR en sistemas de control

de fuerza

Se implementará el potenciómetro como regulador

de corriente en el SCR teniendo así un retardo en
la conexión de la lámpara de 127 V.

2.3 SCR con transistores.

En el segundo circuito se conectó como se

muestra en la Fig.3 , en este circuito se intentó
formar un SCR utilizando un transistor PNP y un
transistor NPN, relacionando estos 2 transistores
para poder realizar un SCR, uniendo el colector
del PNP con la base del NPN, y uniendo el
colector del NPN con la base del PNP, teniendo
así con el emisor del PNP al ánodo de un SCR, al
emisor del NPN como el cátodo del SCR, y la
terminal GATE, en el puente entre el colector del
NPN la base del PNP.

Fig. 3 Implementación de un SCR hecho de

transistores PNP y NPN.

3. Resultados en simulación.
4.Resultado en el laboratorio.
4.1 Arranque y paro.

Durante la práctica, este circuito se conectó de

manera correcta, tal cual se muestra en la Fig. 1,
como se muestra en la Fig. 4.
Fig. 4 Circuito físico del arranque y paro.

2
 Fig. 5 Circuito de arranque y paro funcionando.
2.2 . SCR en los sistemas de control de
fuerza.
Durante este circuito se presentaron problemas en
la conexión del potenciómetro, se modificó el
circuito, se eliminó el potenciómetro del circuito y
se cambió por un botón pulsador, como se muestra
en la Fig.6.
3
Fig. 6 Circuito de fuerza controlado por SCR.
Después de modificar se conectó a la fuente de
127 V. y operó el SCR, funcionando únicamente
cuando se mantenía pulsado el botón, ya que no
puede existir un enclavamiento, ya que al ser
corriente alterna, el mismo cambio de sentido de
la corriente hace que el SCR se desactive, en la
Fig.7 se muestra el circuito en funcionamiento.
 se entendió su funcionamiento y la
importancia que puede tener este elemento
electrónico dentro de la industria, se
ejemplifica su estructura interna.
Está práctica nos muestra que un SCR puede
ser un simple elemento electrónico, de fácil
construcción, y de fácil activación, pero eso
no implica que no sea un elemento importante
dentro de la electrónica de potencia, nos deja
claro su eficiencia en el manejo de tensiones
mayores de las que cualquier elemento
electrónico soportaría, el SCR es una parte
fundamental de la electrónica de potencia.
Fig. 7 Circuito físico de control de fuerza en
funcionamiento.

2.3 SCR con transistores.

En este circuito, se tuvo problemas con las

corrientes parásitas, ya que al alimentar el
circuito, inmediatamente se activaron los TIP´s,
imposibilitando el pulsador previamente
conectado en la base del transistor NPN, teniendo
en cuenta que la corriente de activación es muy
baja, debido a los materiales del fabricante, se
dejó el circuito de esta manera, como se muestra
en la Fig. 8.

Fig. 8 Circuito físico del SCR creado con transistores

PNP y NPN.

5. Conclusiones.
Se comprobó las aplicaciones del SCR,
aplicaciones en el control, en la desconexión,
