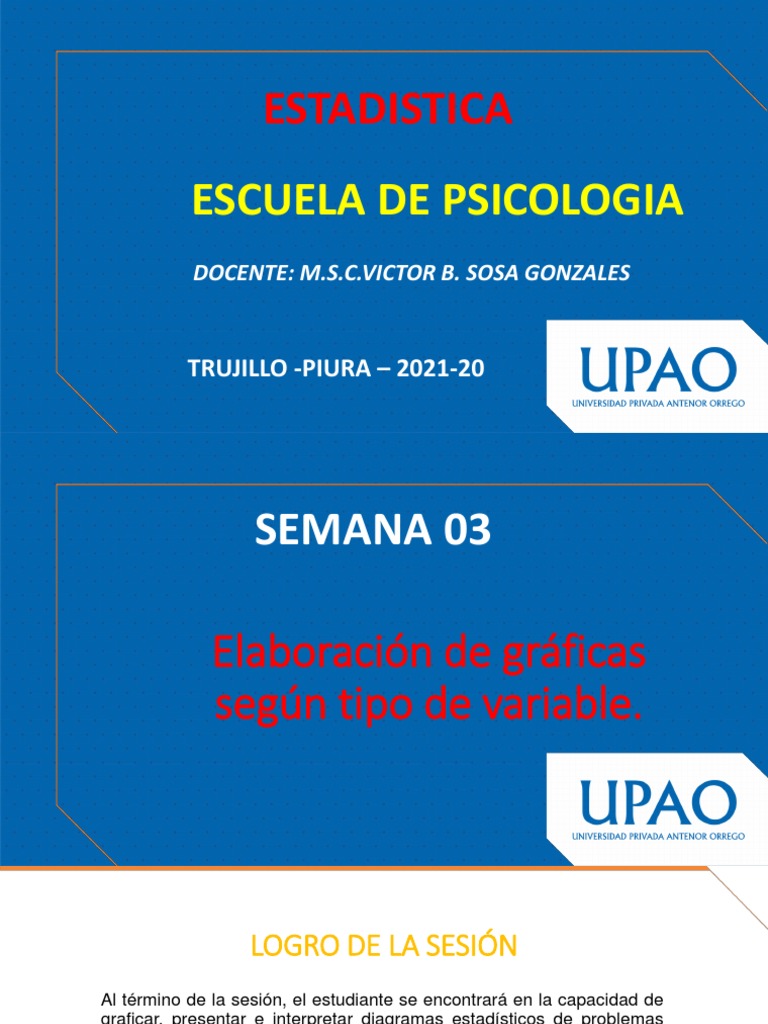

ESTADISTICA

ESCUELA DE PSICOLOGIA
DOCENTE: M.S.C.VICTOR B. SOSA GONZALES

TRUJILLO -PIURA – 2021-20

 SEMANA 03

Elaboración de gráficas
según tipo de variable.
 LOGRO DE LA SESIÓN
Al término de la sesión, el estudiante se encontrará en la capacidad de
graficar, presentar e interpretar diagramas estadísticos de problemas
de situaciones reales, teniendo en cuenta el tipo de variable y el tipo de
frecuencia.
 GRÁFICO ESTADÍSTICO

Llamado también "diagrama“, es

una representación visual de datos
estadísticos que se representan por
medio de puntos, líneas, barras,
polígonos o figuras asociadas a
escalas de medición, cuyo objetivo
es expresar de fácil comprensión el
comportamiento de una variable en
estudio.
 PARTES DE UN GRÁFICO

1. Numeración:
Para dar una numeración ordenada de los gráficos.
2. Titulo:
Aquí se describe el contenido del gráfico. Muestra y variable.
3. Diagrama:
Esta dado por el propio dibujo, y representa el comportamiento de los
datos.
4. Escalas y/o leyendas:
Son indicadores donde se precisa la correspondencia entre los elementos
del gráfico y la naturaleza de la medidas representadas.
5. Fuente:
Aquí se señala la TDF que permitió obtener el respectivo gráfico.
 Numeración
Titulo FIGURA N° 01

DISTRIBUCIÓN DE CLIENTES DE UNA FINANCIERA SEGÚN LUGAR DE

PROCEDENCIA, TRUJILLO - MARZO 2012

Diagrama CAJAMARCA
CHICLAYO
HUARAZ
LIMA
TRUJILLO

Leyenda
EJEMPLO

Fuente: BASE DE DATOS de la Entidad Financiera Fuente

 1.- Numeración
FIGURA N° 02
2.- Titulo
DISTRIBUCIÓN DE ALUMNOS SEGÚN ESCUELA PROFESIONAL UNT 2012-II

30 26.5%
3.- Diagrama
23.5%
25
20.6%

PORCENTAJE ALUMNOS
17.7%
20

15
8.8%
10

2.9%
5

4.- Escalas 0
CONTAB. CC. COMUNIC. TURISMO INDUSTRIAL SISTEMAS DERECHO

ESCUELAS PROFESIONALES

Fuente: Oficina de admisión UNT 5.- Fuente

 CRITERIOS PARA CONSTRUIR GRÁFICOS

✓No existe una regla especifica para la construcción de gráficos,

pero si es posible considerar algunas recomendaciones o
criterios.

✓Se emplea una diversidad de gráficos, cuya estructura o forma

dependerá del tipo de variable que se esta estudiando.

✓Este gráfico debe tener rasgos simples y de fácil comprensión.

 GRÁFICO ESTADÍSTICO
1. GRÁFICO DE BASTONES:
✓ Este gráfico es utilizado para expresar el comportamiento de una
variable cuantitativa discreta.

✓ Está constituido por un conjunto de segmentos perpendiculares al eje

de la variable, en cada uno de los valores discretos de la variable y
con una altura proporcional a su frecuencia absoluta (fi), relativa (hi) o
porcentual (hi%).
 GRÁFICO ESTADÍSTICO

Interpretación:
11 En la Gráfico N°03
9
observamos que dos
empresas no han tenido
4 4
accidentes de trabajo y once
2
empresas han tenido 2
accidentes de trabajo.
 GRÁFICO ESTADÍSTICO

2. HISTOGRAMA DE FRECUENCIAS:
✓ Este gráfico es utilizado para expresar el comportamiento de una
variable cuantitativa continua (que por lo general se agrupan en
intervalos).

✓ Esta formado por un conjunto de rectángulos continuos cuya base es

la amplitud del intervalo (A) y como la altura la respectiva frecuencia
(fi, hi, hi%).
 FIGURA N°04
DISTRIBUCIÓN DE 40 EMPRESAS PRODUCTORAS DE CALZADO DE VESTIR SEGÚN SU
CAPITAL EN MILES DE DOLARES EN EL DISTRITO EL PORVENIR. TRUJILLO:MARZO 2009.

Frecuencias
simples

Intervalos

Fuente: GERENCIA DE PRODUCCION

 GRÁFICO ESTADÍSTICO

3. POLÍGONO DE FRECUENCIAS:
✓ Este gráfico sirve también para representar el comportamiento de
una variable cuantitativa continua.
✓ Se construye uniendo con una línea poligonal los puntos medios o
marcas de clase (Yi) superiores de cada intervalo.
✓ Esta se grafica teniendo como referencia el histograma
(frecuencias simples absolutas, relativas o porcentuales).
✓ Si se considera la Fi o Hi se obtiene la ojiva.
 GRÁFICO N°05

DISTRIBUCIÓN DE 40 EMPRESAS PRODUCTORAS DE CALZADO DE VESTIR SEGÚN SU

CAPITAL EN MILES DE DOLARES EN EL DISTRITO EL PORVENIR. TRUJILLO:MARZO 2009

Frecuencias
simples

Fuente: GERENCIA DE PRODUCCION Intervalos

 Frecuencias
Puntos Medios
Simples (fi)
 FIGURA N°06
DISTRIBUCIÓN DE 40 EMPRESAS PRODUCTORAS DE CALZADO DE VESTIR SEGÚN SU
CAPITAL EN MILES DE DOLARES EN EL DISTRITO EL PORVENIR. TRUJILLO:MARZO 2009

Frecuencias
OJIVA
acumuladas

Intervalos

Fuente: GERENCIA DE PRODUCCION

 GRÁFICO ESTADÍSTICO
4. GRÁFICO DE BARRAS:
✓ Este gráfico es utilizado para expresar el comportamiento de una
variable cualitativa.
✓ Está constituido por un conjunto de rectángulos separados
convenientemente.
✓ No tienen un ancho apropiado, depende del investigador y tiene como
altura la respectiva frecuencia (fi, hi, hi%).
Dentro de estas tenemos: Barras simples (cuadros simples), Barras
dobles (cuadro de doble entrada) y Barras compuestas (cuadros de
múltiple entrada)
 FIGURA N° 07

DISTRIBUCIÓN DE LOS HABITANTES DEL DISTRITO DE TRUJILLO

SEGÚN SU OCUPACIÓN. ENERO 2011.

fi

Fuente: ENCUESTA LABORAL Cualidad

o
Atributo
 FIGURA N°08

DISTRIBUCIÓN DE LAS VIVINEDAS DEL DISTRITO DE FLORENCIA DE MORA SEGÚN

TENENCIA DE SERVICIOS BÁSICOS EN LOS AÑOS 2000 Y 2005 - FONCODES

Leyenda
fi

Fuente: Oficina de FONCODES

 FIGURA N°09

DISTRIBUCIÓN DE MUJERES PERUANAS QUE USAN MÉTODOS ANTICONCEPTIVOS

MODERNOS Y TRADICIONALES, SEGÚN NIVEL DE EDUCACIÓN. 2000

Fuente: INEI 2000

 GRÁFICO ESTADÍSTICO

5. GRÁFICO PASTEL:
✓ Se utilizan cuando se tiene información de una variable cualitativa y
cuantitativa discreta.
✓ Se trata de un círculo, cuya área se divide en sectores proporcionales
a las partes integrantes de un total.
✓ Para la representación es necesario establecer primero el porcentaje
de cada elemento, respecto del total.
✓ A continuación los 360º se reparten en proporción a los respectivos
porcentajes.
 FIGURA N°10

PRODUCCIÓN DE HARINA DE PESCADO EN EL PERÚ, SEGÚN PUERTO, AÑO 2010.

Fuente: Empresas pesqueras

 GRÁFICO ESTADÍSTICO

6. GRÁFICO DE SERIE DE TIEMPO:

✓ Se utiliza cuando se tiene información de una variable cuantitativa a
través del tiempo. Sirve para conocer o determinar los diferentes
patrones de comportamiento que tienen la variable en estudio.
✓ Sirve también para comparar dos o más variables a través del tiempo,
especialmente variables económicas.
✓ Se representa mediante una línea poligonal, construida sobre un plano
cartesiano. En el eje “X” se ubica el tiempo (años, meses) y en el eje
“Y” los valores de la variable en estudio.
 FIGURA N°11
PRODUCCCIÓN DE RECURSOS HIDROBIOLÓGICOS EN EL PERÚ, SEGÚN GIRO INDUSTRIAL.
PERIODO 2001-2010

Fuente: Empresas pesqueras. DIREPRO

 OTROS
GRÁFICOS
 GRÁFICO ESTADÍSTICO

7. PIRÁMIDE POBLACIONAL:
✓ Se utilizan para analizar el comportamiento de la población de un país
teniendo en cuenta su edad y sexo.
✓ Sirven para analizar visualmente la tasa de natalidad y tasa de mortalidad
de un país.
✓ Sirve para clasificar a una población en:
Población expansiva (joven)
Población constrictiva (en desarrollo)
Población estacionaria (vieja)
 FIGURA N°12
POBLACIÓN POR GRUPOS DE EDAD Y SEXO DE DOS PAÍSES
América latina Europa

Población Población
joven vieja
 GRÁFICO ESTADÍSTICO
8. PICTOGRAMA:
 GRÁFICO ESTADÍSTICO
9. CARTOGRAMA:
FIGURA N°13: PAÍSES DEL MUNDO SEGÚN PORCENTAJES DE MIGRACIÓN.

Fuente: CEPAL
