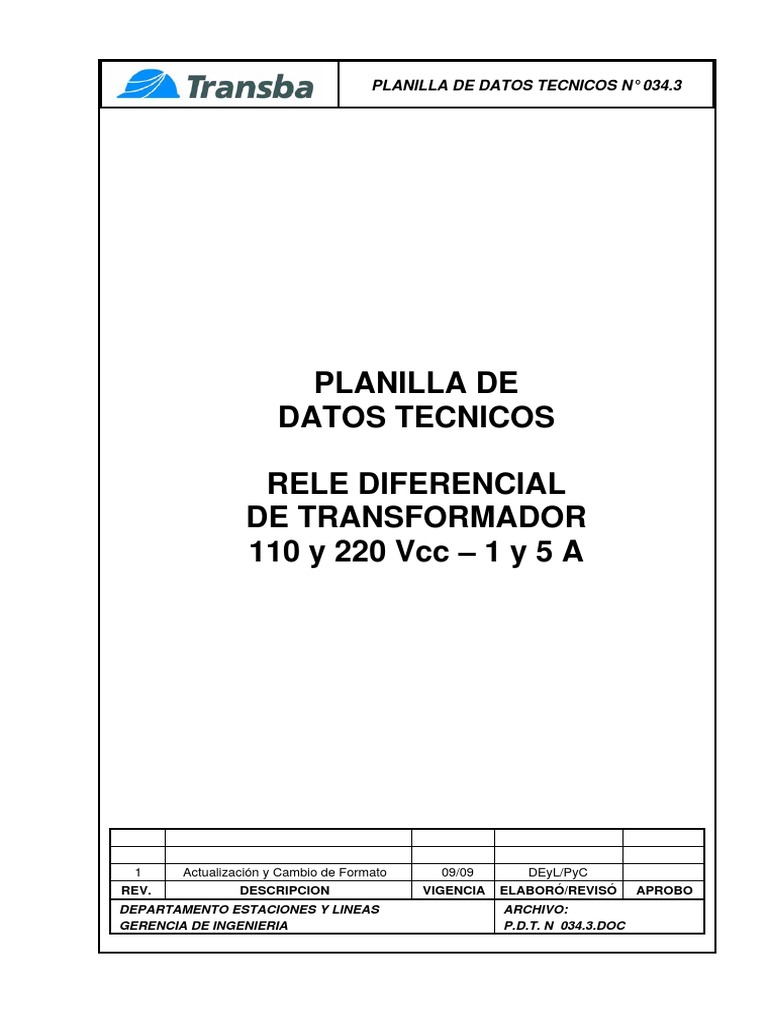

PLANILLA DE DATOS TECNICOS N° 034.

PLANILLA DE
DATOS TECNICOS

RELE DIFERENCIAL
DE TRANSFORMADOR
110 y 220 Vcc – 1 y 5 A

1 Actualización y Cambio de Formato 09/09 DEyL/PyC

REV. DESCRIPCION VIGENCIA ELABORÓ/REVISÓ APROBO
DEPARTAMENTO ESTACIONES Y LINEAS ARCHIVO:
GERENCIA DE INGENIERIA P.D.T. N 034.3.DOC
TRANSBA S.A.

PLANILLA DE DATOS TECNICOS

RELEVADOR DIFERENCIAL DE TRANSFORMADOR Hoja 1 de 3
Ga-
Nº DESCRIPCION Unidad Solicitado Ofrecido Ofrecido Ofrecido ranti-
zado

1.- Marca *
2.- Modelo *
3.- Montaje *
4.- Frecuencia Hz 50 *
5.- Monofásico – Trifásico Trifásico *
6.- Corriente nominal A 1y5 *
7.- Tensión de referencia (fase – fase) Vca 110
8.- Bornera de prueba Si/No No *
9.- Intensidad admisible permanente eficaz x In 3 *
10.- Intensidad límite térmico eficaz un se-
gundo. x In 80 *
11.- Tensión auxiliar Vcc 110 y 220 *
12.- Cantidad de arrollamientos a proteger Nro. 3 *
13.- Etapas del elemento diferencial (Id > - Id >>) Nro. 2 *
14.- ¿Posee función de respaldo por sobre- Si/No Si *
corriente?
15.- ¿Posee función de protección por so- Si/No Si *
breexcitación?
16.- ¿Posee función de protección restringida Si/No Si *
de tierra?
17.- Cantidad de arrollamientos a proteger Nro. 3 *
con la función restringida
18.- ¿Posee bloqueo por corrientes de Inrush Si/No Si *
regulable?
19.- ¿Posee bloqueo por 5ta. Armónica regu- Si/No Si *
lable?
20.- ¿Posee control remoto de TAPS? Si/No *
21.- ¿Posee compensación de relación por Si/No Si *
Software?
22.- ¿Posee comp. de grupo de conexión y Si/No Si *
filtro homopolar por software?
23.- Cantidad de relés de salida Nro. 6 *
24.- Cantidad de entradas optoacopladas Nro. 6 *
25.- Grupos de ajuste (cantidad mínima) Nro. 2 *
26.- Autosupervisión continua Si/No Si *
27.- Función registro de eventos Si/No Si *
28.- Función de oscilografia Si/No Si *
29.- Cantidad mínima de canales analógicos Nro. 8 *
30.- Cantidad mínima de canales digitales Nro 16 *
31.- Cantidad mínima de muestras por ciclo Nro. 20 *
32.- Cantidad mínima de registros oscilogra- Nro. 5 *
ficos de 2 seg.
33.- Posibilidad de guardado en formato Si/No Si *
COMTRADE
34.- Arranque de la función por entrada op- Si/No Si *
toacoplada

DEPARTAMENTO ESTACIONES Y LINEAS VIGENCIA 09/09

GERENCIA DE INGENIERIA PLANILLA DE DATOS TECNICOS N° 034.3 REV 1
TRANSBA S.A.

PLANILLA DE DATOS TECNICOS

RELEVADOR DIFERENCIAL DE TRANSFORMADOR Hoja 2 de 3

Ga-
Nº DESCRIPCION Unidad Solicitado Ofrecido Ofrecido Ofrecido ranti-
zado

35.- Función medición de corriente en los Si/No Si *

distintos arrollamientos
36.- Función medición de corrientes diferen- Si/No Si *
ciales
37.- Función medición de corrientes de fre- Si/No Si *
nado
38.- Función medición magnitud de frecuen- Si/No Si *
cia
39.- Función registro de fallas Si/No Si *
40.- Cantidad mínima de registros de falllas Nro. 5 *
41.- Lógicas programables por el usuario Si/No *
42.- Display alfanumérico Si/No Si *
43.- Bornera de prueba Si/No *
44.- Protocolos compatible con RTU Harris Si/No Si *
45.- ¿Puede migrar a protocolo IEC 61850? Si/No Si
46.- ¿Indica como efectúa la migración a Si/No Si
protocolo IEC 61850?
47.- Laboratorio propio de ensayo en el país Si/No *
48.- ¿Puede efectuar en sus Laboratorios Si/No *
ensayos de rutina
49.- ¿Puede efectuar en sus Laboratorios Si/No *
ensayos de tipo?
50.- ¿Puede efectuar reparación de protec- Si/No *
ciones en el Laboratorio propio?
51.- ¿Fabrica protecciones localmente? Si/No *
52.- ¿Posee personal apto para la transfe- Si/No *
rencia de conocimientos, referidos a las
protecciones que ofrece?
53.- Presenta lista de referencia de protec- Si/No Si *
ciones provistas en el país

54.- AJUSTES PROTECCION DIFEREN-

CIAL

54.1 Id > PU 0.05 – 2.0 *

54.2 Paso de regulación 0.01
54.3 td > Seg. 0.00 - 60 *
54.4 Paso de regulación Seg. 0.01
54.5 Id >> PU 0.5 –35.0 *
54.6 Paso de regulación 0.1
54.7 td >> Seg. 0 - 60 *
54.8 Paso de regulación Seg. 0.01
54.9 Bloqueo de 2da armónica % 10 - 80
54.10 Paso de regulación % 1
54.11 Bloqueo por 3ra o 5ta armónica % 10 - 80
54.12 Paso de regulación % 1

DEPARTAMENTO ESTACIONES Y LINEAS VIGENCIA 09/09

GERENCIA DE INGENIERIA PLANILLA DE DATOS TECNICOS N° 034.3 REV 1
TRANSBA S.A.

PLANILLA DE DATOS TECNICOS

RELEVADOR DIFERENCIAL DE TRANSFORMADOR Hoja 3 de 3

Ga-
Nº DESCRIPCION Unidad Solicitado Ofrecido Ofrecido Ofrecido ranti-
zado

55.- PROTOCOLOS DE COMUNICACIÓN *

55.1 DNP3.0 Si/No Si *
55.2 IEC 60870-5-103 Si/No *
55.3 IEC 61850 Si/No *
55.4 SPA Si/No *
