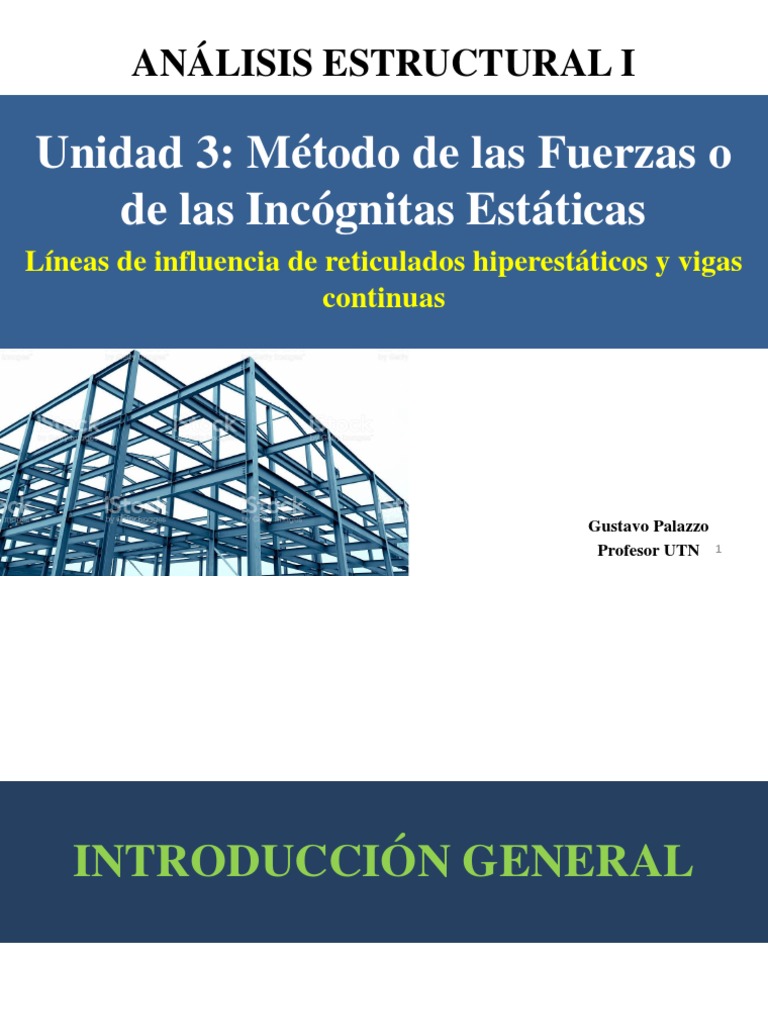

ANÁLISIS ESTRUCTURAL I

Unidad 3: Método de las Fuerzas o

de las Incógnitas Estáticas
Líneas de influencia de reticulados hiperestáticos y vigas
continuas

Gustavo Palazzo
Profesor UTN 1
INTRODUCCIÓN GENERAL

2
 Recordamos: Contenidos del curso

Repaso de • Conceptos básicos y análisis de estructuras isostáticos (Unidad

Estabilidad 1)

• Cálculo de desplazamientos (Unidad 2)

• Fundamentos del método (formulación clásica en la Unidad 3
Método de y formulación matricial – Método de la Flexibilidad - en
las Fuerzas Unidad 5)
• Estudio de casos
• Líneas de influencia de estructuras hiperestáticas

• Fundamentos del método (formulación clásica en la

Unidad 4 y formulación matricial – Método de la
Método de los Rigidez - en Unidad 5)
Desplazamientos • Estudio de casos
• Matriz de rigidez, rigidez a desplazamientos
horizontales

3
Volvemos en esta parte de la Unidad 3 al estudio de las LI que iniciamos en
la Unidad 1 con reticulados isostáticos.
En la próxima sección vamos a recordar el concepto de LI, y luego vamos
a desarrollar el método para su obtención en el caso de reticulados
hiperestáticos y de vigas continuas.
4
DESARROLLO DE LA UNIDAD

5
3.1. Fundamentos relativos a LI

6
En esta primera sección vamos a recordar el concepto de LI.
También presentamos la formulación matemática general para aplicar en
la obtención de LI en reticulados hiperestáticos y en vigas continuas, la
cual se basa en el Método de las Fuerzas.
7
3.1.1. Esfuerzos en una barra de reticulado
para carga unitaria desplazable en cordón
inferior

8
Reticulado a considerar

9
Carga unitaria desplazable en cordón inferior

10
 Esfuerzos en barra 8 para carga unitaria
desplazable en cordón inferior
Carga unitaria en D:

Carga unitaria en F:

11
LI de la barra 8 (carga unitaria en cordón inferior)

12
 Esfuerzos en barra 4 para carga unitaria
desplazable en cordón inferior
Carga unitaria en D:

Carga unitaria en F:

13
LI de la barra 4 (carga unitaria en cordón inferior)

14
3.1.2. Definición de LI

15
 Definiciones

Suponiendo una viga (o el cordón superior o inferior de un

reticulado) recorrida por una carga concentrada unitaria
vertical, se define como línea de influencia (LI) de un efecto
determinado, a un diagrama tal que sus ordenadas en
correspondencia con las diversas posiciones de la carga, leídas
en cierta escala, equivalen al valor del efecto provocado por la
carga unitaria móvil.
16
 Definiciones

Es decir que la LI muestra de manera gráfica cómo el

movimiento de una carga unitaria modifica un efecto
determinado en la estructura.
Las LI se usan principalmente para determinar dónde colocar
las cargas vivas para que éstas causen solicitaciones o
desplazamientos máximos. 17
 Definiciones

Efecto: reacción de vínculo, momento flector, esfuerzo en una

barra de reticulado, corrimiento de un punto determinado de la
estructura.

Nota: Las características básicas correspondientes a toda LI son:

diagrama, signo y escala. 18
3.1.3. Formulación matemática de las LI

19
 LI para las incógnitas hiperestáticas

Para un estado de carga único y definido, el Método de las

Fuerzas permite determinar M, N, Q y Mt en cada sección de
una estructura.
Formulación matemática para obtener las incógnitas
hiperestáticas:

 x 0  + xxu X = 0 X = − xxu  −1  x 0 

xxu X = − x 0  X =   x 0 

20
 LI para las incógnitas hiperestáticas

Se obtendrán ahora en una única sección de una estructura,

las variaciones de M, N, Q y Mt, para las diferentes
posiciones posibles j que puede tomar una carga unitaria en
la misma. Esta variación es el estudio de la LI del efecto
considerado
Formulación matemática para obtener las incógnitas
hiperestáticas Xj:

 x 0  + xxu Xj = 0 Xj = − xxu  −1  x 0 

xxu Xj = − x 0  Xj =   x 0 

21
 LI para las incógnitas hiperestáticas

Pero la aplicación del Método de las Fuerzas, consistente en

resolver la ecuación matricial para varias posiciones j de la
carga unitaria es laborioso. Por ello es necesario determinar
expresiones de las leyes de variación de Xj que corresponde a
la ecuación siguiente, y proceder luego a su representación.

 x 0  + xxu Xj = 0 Xj = − xxu  −1  x 0 

xxu Xj = − x 0  Xj =   x 0 

22
 LI para las incógnitas hiperestáticas

Xj =   x 0 
Vector de las incógnitas hiperestáticas cuando la carga
unitaria se encuentra en la posición j.
Para las distintas posiciones j de la carga unitaria se tendrá la variación
de las incógnitas hiperestáticas, o sea la LI de las Xi.
Por lo tanto, si sobre una horizontal de referencia y a una escala determinada, se dibujan
con su signo los valores de Xij para las distintas posiciones j de la carga unitaria
(determinadas las Xij según la formulación del Método de las Fuerzas), se tendrá la LI
de Xi.

23
 LI para las incógnitas hiperestáticas

Xj =   x 0 
 = − xxu  −1

Los elementos de esta matriz se calculan tal como se explicara

en el desarrollo del Método de las Fuerzas.
Los mismos son independientes del sistema de acciones
actuante en la estructura, dependiendo solo de las
dimensiones de los elementos estructurales y del módulo E del
material.

24
 LI para las incógnitas hiperestáticas

Xj =   x 0 

Desplazamientos en el isostático equivalente, en la dirección

de las incógnitas, cuando la carga unitaria se encuentra en la
posición j.

25
 LI para las otros efectos

Como se indicara al desarrollar el Método de las Fuerzas, obtenidas las

incógnitas básicas Xi, se pueden calcular las reacciones de vínculo y las
solicitaciones internas (M, N y Q) aplicando el PIASE:

S = S0 + S1 X1 + ... + Si X i + ... + Sn X n
Magnitud a determinar debida a Xi, en
el isostático equivalente

Magnitud a determinar debida al sistema

exterior de cargas, en el isostático
equivalente

Magnitud a determinar

Pero también esta expresión es aplicable a la determinación de las L.I. de las

solicitaciones internas. 26
 LI para las otros efectos

S = S0 + S1 X1 + ... + Si Xi + ... + Sn X n

Así, para determinar la L.I. de otro efecto en cualquier

sección z de un tramo determinado de la viga continua se
emplea:

LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

27
3.2. LI en reticulados hiperestáticos

28
Primero vamos a aplica el Método de las Fuerzas para la obtención de las
LI de los esfuerzos en barras correspondientes a las incógnitas
hiperestáticas.
Luego, mediante el principio de superposición de los efectos, vamos a
determinar la LI del resto de los esfuerzos en las barras que integran el
29
reticulado.
3.2.1. LI de las incógnitas hiperestáticas

30
 Formulación matemática
Formulación matemática para la ley de variación de las
incógnitas hiperestáticas en diferentes posiciones j de una
carga unitaria:
X =   
j xj

Para el reticulado de la Figura

(considerado cargado el cordón
inferior):

 X1 j  11 12   1 j 
 =   
 
 2 j   21 22   2 j 
X

X1 j = 11 1 j + 12  2 j
X 2 j =  21 1 j +  22  2 j
31
 Cálculo de δ

Son los desplazamientos relativos que se producen en las

caras de los cortes efectuados en las barras superabundantes,
cuando la carga unitaria ocupa la posición j.

X1 j = 11 1 j + 12  2 j
X 2 j =  21 1 j +  22  2 j

32
 Cálculo de δ

Según el Teorema de Maxwell estos corrimientos se pueden

calcular según se indica en las Figuras siguientes.
Así, la elástica de los corrimientos verticales del cordón
inferior para los estados de carga indicados, coincide con los
valores de los desplazamientos relativos de la cara de corte.

33
 Cálculo de [β]

Si en lugar de aplicar en las caras del seccionamiento cargas

unitarias se aplican las acciones βij, las ordenadas de cada
elástica se multiplican por dichos valores.

34
 Cálculo de LI de X1

Si se suponen actuando simultáneamente estos estados de

carga, la elástica o diagrama de corrimientos verticales del
cordón cargado, coincide con la LI de X1.

X1 j = 11 1 j + 12  2 j
X 2 j =  21 1 j +  22
35  2 j
 Cálculo de la ordenada de la elástica según el TTV

SD: Se calculan los esfuerzos S0i para cada barra del reticulado sometido
a las acciones β11 y β12.
SND: Se calculan los esfuerzos Si para cada barra del reticulado
sometido a la carga unitaria vertical hacia abajo, aplicada en cada nudo
del cordón inferior.


S0i Si
X1 j = li
E Fi 36
 Cálculo de LI de X2

Si se suponen actuando simultáneamente estos estados de

carga, la elástica o diagrama de corrimientos verticales del
cordón cargado, coincide con la LI de X2.

X1 j = 11 1 j + 12  2 j
X 2 j =  21 1 j + 3722  2 j
 Cálculo de la ordenada de la elástica según el TTV

SD: Se calculan los esfuerzos S0i para cada barra del reticulado sometido
a las acciones β21 y β22.
SND: Se calculan los esfuerzos Si para cada barra del reticulado
sometido a la carga unitaria vertical hacia abajo, aplicada en cada nudo
del cordón inferior.


S0i Si
X2 j = li
E Fi 38
Consideramos el siguiente reticulado hiperestático (con
Ejemplo
X = 1), donde vamos a considerar como incógnita
hiperestática al esfuerzo axial en la barra 8.

Vamos a calcular:
LI Si = LI Si 0 + (LI X1 ) Si1 + (LI X 2 ) Si 2 + ...(LI X n 39) Sin
 [δxxu] para [β]


Si1 Si1
11 = li
E Fi 40
[β]

41
 Equivalente al corrimiento vertical en cada
vértice del cordón inferior.
X1D = η1D

Si Si
1D =  E Fi
li
42
 Equivalente al corrimiento vertical en cada
vértice del cordón inferior.
X1F = η1F

S i S i
1F =  E Fi
li
43
LI de la incógnita hiperestática X1 (barra 8)

44
3.2.2. L.I. de los esfuerzos en barras

45
Aplicamos la superposición de los efectos de igual manera análoga a
como lo hacemos en el M.F. para cargas no desplazables:

LI Si = LI Si 0 + (LI X1 ) Si1 + (LI X 2 ) Si 2 + ...(LI X n ) Sin

Ordenada de la LI de la barra i en el isostático

equivalente.

46
LI Si = LI Si 0 + (LI X1 ) Si1 + (LI X 2 ) Si 2 + ...(LI X n ) Sin

LI de la incógnita hiperestática Xi. Los

valores para cada posición j de la carga
unitaria se determinan según lo
desarrollado en la sección anterior.

47
LI Si = LI Si 0 + (LI X1 ) Si1 + (LI X 2 ) Si 2 + ...(LI X n ) Sin

Esfuerzo en la barra i cuando en el isostático

equivalente actúa X1 = 1. En forma análoga se
determinan los otros esfuerzos Sin.
Calculados los esfuerzos según formulación matricial dada en Unidad 1, se
elige del vector {S} el valor correspondiente a la barra i:

S = is  Px / y 

48
 Ejemplo de LI en barra 4

LI S4 = LI S40 + (LI X1 ) S41

49
 Ejemplo de LI en barra 4

LI S4 = LI S40 + (LI X1 ) S41

50
LI de la barra 4

51
3.3. LI en vigas continuas

52
Como en el caso de LI para reticulados hiperestáticos, primero vamos a
aplicar el Método de las Fuerzas para la obtención de las LI de las
incógnitas hiperestáticas.
Luego, mediante el principio de superposición de los efectos, vamos a
determinar la LI de:
. Momentos flectores en secciones intermedias del vano de cada viga;
. Esfuerzos de corte; y
. Reacciones.
Finalmente, vamos a determinar el diagrama de envolvente de los
53
momentos flectores.
3.3.1. LI de las incógnitas hiperestáticas

54
 Formulación matemática de LI incógnitas hiperestáticas
Formulación matemática para la ley de variación de las
incógnitas hiperestáticas en diferentes posiciones j de una
carga unitaria: X j =  xj

Para la viga de la Figura:

 X1 j  11 12   1 j 
 =   

 2 j   21
X  22   2 j 

X1 j = 11 1 j + 12  2 j
X 2 j =  21 1 j +  22  2 j 55
Rotaciones relativas que se producen en los Cálculo de [δij]
apoyos i, cuando la carga unitaria ocupa la X1 j = 11 1 j + 12  2 j
posición j. X 2 j =  21 1 j +  22  2 j

Nota: Cuando la acción unitaria actúa en un tramo i solo se producen

56
rotaciones en las secciones extremas que limitan el tramo.
Por Teorema de Maxwell: ij =  ji Cálculo de [δij]

Rotaciones relativas
que se producen en
los apoyos i, cuando
la carga unitaria
ocupa la posición j.

son iguales a:

Corrimiento vertical
que en el punto j
producen 2 pares
unitarios aplicados en
los apoyos i. 57
 X1 j = 11 1 j + 12  2 j Cálculo de [β]
X 2 j =  21 1 j +  22  2 j

J0
Para viga de 3 tramos: li = l i ri = i
J1

6 E J 0 2 ( 2 + 3 ) − 2 
 = −  xxu  −1
=−  
  − 2 2 (1 +  2 )

6 E J 0  B11 B12  11 12 

 = −   = 
 B 21 B 22   21  22 
58
 Cálculo de [β]
Para cualquier valor de los términos intervinientes resulta:
11  0
 22  0
12 =  21  0

Y si la matriz fuese de n términos sería:

− + − ...
+ − + ...
 = 
− + − ...
 
... ... ... ...

Se tiene además que el mayor valor absoluto en cada fila será siempre el
del término que corresponde a la diagonal principal, y a partir del
mismo, los valores absolutos serán sucesivamente decrecientes hacia
59
ambos lados.
 Cálculo de [β]
Vimos que:

Pueden ahora considerarse que en los apoyos se aplican pares

βij, en vez de pares unitarios. Se tendrá entonces:

Corrimiento
vertical que en el
punto j producen 2
pares βij aplicados
en el apoyo i. 60
 X1 j = 11 1 j + 12  2 j + 13 3 j Cálculo de LI de X1

Si en lugar de considerar la aplicación de los pares βij, en

forma independiente se hacen actuar simultáneamente, la
elástica de deformación correspondiente a tal estado de
solicitación tendrá como ordenada en cada punto el valor de
X1 cuando la fuerza unitaria se ubica en el mismo. El
diagrama obtenido será la LI de X1:

61
 X ij = i1 1 j + i 2  2 j + i 3 3 j Cálculo de LI de Xij

Para la obtención de la LI de cualquier incógnita

hiperestática, basta aplicar sobre la viga sistemas de pares
iguales a los coeficientes βij, de la ecuación correspondiente, y
hallar la elástica de corrimientos verticales que tal estado de
solicitación provoca.

62
 Forma práctica de obtener las LI de Xi y
ejemplo para viga de 3 tramos

Consideramos la siguiente viga continua de 3 tramos (con X = 2), donde

vamos a considerar como incógnita hiperestática al momento en las
articulaciones dispuestas (en el isostático equivalente) en los apoyos 1 y
2.

63
Se debe hallar la elástica de desplazamientos Primer tramo
verticales producida por un par βk1 actuando en el de la viga
nudo 1 de la viga. Para la resolución se aplica el
Primer Teorema de Mohr.

X kj = f j
 B11 B12 
 = − 6 E J 0 B 
  21 B 22 

Bk1 (+ / − )
6 E J0
 k1 =


 k1 6 E J 0
 *k1 = = Bk1 (+ / −)
E J1  E J1
J0 xi
 i = l i ri = l i i =
Ji li i l i
= Bki i (+ / −)
I
X kj
i = i 1 − i( 2
) 
64
65
 Último tramo
De manera análoga: de la viga

n +1
X kj = f j = kn nj

B kn (+ / − )
6 E J0
 kn =


rn +1 B kn (+ / − )
6
 *kn =

 n +1 = l n +1 rn +1 x d = li − x i
n +1  n +1 l n +1
X kj = Bkn d (+ / −)
x
d = d 
l n +1

(
d =  d 1 −  d
2
) 66
67
Para los tramos intermedios siempre Tramo intermedio
deberán aplicarse 2 pares de sentido de la viga
contrario, uno en cada extremos. Se aplica
el PIASE y se procede en forma análoga a
los 2 casos anteriores:

Bk ( i−1) (+ / − )
6 E J0
 k ( i−1) =


Bki (+ / − )
6 E J0
 ki =


i l i
X kj
i
=

(Bk (i−1) d + Bk i i ) (+ / −)
68
69
3.3.2. L.I. de otros efectos

70
 LI del momento flector
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

LI M zo

Al desplazarse la carga unitaria sobre

el isostático equivalente, solo produce
momentos flectores en la sección z
considerada cuando aquella ocupa el
tramo i.
Entonces: la LI de M en esa
misma sección del isostático
equivalente se reduce a la LI
para el tramo li, considerada
como una viga simplemente
apoyada en sus extremos. 71
 LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

De todos los momentos de apoyo, solo producen M en z los que corresponden a los 2
apoyos que limitan el tramo donde se ubica la sección (Xi-1 y Xi).

Los valores constantes de Si-1 y Si surgen de aplicar independientemente

y sucesivamente los pares Xi-1 y Xi, y de determinar los valores de M que
los mismos producen en z:

li − a a
Si−1 = ; Si =
li li

72
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

 li − a  a
LI M z = LI M z 0 +   (LI X i−1 ) +   (LI X i )
 li   li 

LI de M para una sección

del 1er tramo.

LI de M para una sección

del 2do tramo.
73
Ejemplo: LI de M a la
mitad del primer tramo

74
  li − a  a

LI M z = LI M z 0 +  
 (LI Xi−1 ) +   (LI Xi )
 li   li 

ab
LI Mzo =
L1

75
 Ejemplo: LI de M a la
mitad del segundo tramo

76
  li − a  a

LI M z = LI M z 0 +  
 ( )
LI X i−1 +   (LI X i )
 li   li 

ab
LI Mzo = 77
L1
 LI del esfuerzo de corte
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

LI Q zo

Al desplazarse la carga unitaria sobre

el isostático equivalente, solo produce
esfuerzos de corte en la sección z
considerada cuando aquella ocupa el
tramo i.
Entonces: la LI de Q en esa
misma sección del isostático
equivalente se reduce a la LI
para el tramo li, considerada
como una viga simplemente
apoyada en sus extremos. 78
 LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

De todos los momentos de apoyo, solo producen Q en z los que corresponden a los 2
apoyos que limitan el tramo donde se ubica la sección (Xi-1 y Xi).

Los valores constantes de Si-1 y Si surgen de aplicar independientemente

y sucesivamente los pares Xi-1 y Xi, y de determinar los valores de M que
los mismos producen en z:

1 1
Si −1 = − ; Si = 79
li li
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

 1 1
LI Q z = LI Q z 0 +  −  (LI X i −1 ) +   (LI X i )
 li   li 

LI de Q para una sección del

2do tramo.
LI de Q para una sección
inmediatamente a la derecha del
apoyo 1.
LI de Q para una sección
inmediatamente a la izquierda
80
del apoyo 1.
LI de Q para la sección en apoyo 1 a la derecha:
 1 1
LI Q z = LI Q z 0 +  −  (LI X i −1 ) +   (LI X i )
 li   li 

81
 LI de las reacciones
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

LI R io

Al desplazarse la carga unitaria sobre

el isostático equivalente, solo produce
reacciones de vínculo en i, cuando
actúa en los tramos li y li+1.
Entonces: la LI de la reacción
de apoyo en i para el isostático
equivalente, se compone de la
LI de la reacción derecha del
tramo li y la de la reacción
izquierda del tramo li+1. 82
 LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

De todos los momentos de apoyo, solo producen reacciones de vínculo en i los que
corresponden a los apoyos inmediatos anterior y posterior al mismos, además del que
actúa sobre el apoyo considerado (Xi-1, Xi y Xi+1).

Los valores constantes de Si-1, Si y Si+1 surgen de aplicar

independientemente y sucesivamente los pares Xi-1, Xi y Xi+1, y calcular
las reacciones de vínculo que los mismos provocan en el apoyo i:

1 1 1 1
Si −1 = ; Si = −( + ) ; Si +1 =
li li li +1 li +1

83
LI S = LI S0 + S1 (LI X1 ) + ... + Si (LI Xi ) + ... + Sn (LI X n )

1 1 1   1 
LI R i = LI R i 0 +   (LI X i −1 ) −  +  (LI X i ) +   (LI X i +1 )
 li   li li +1   li +1 

LI de la reacción para vínculo

extremo.

LI de la reacción para apoyo

intermedio.
84
 3.3.3. Diagrama de envolvente de los
momentos flectores
Determinación de los Mmáx y Mmín en apoyos
intermedios y en secciones medias

85
Planteo del problema

86
Se considera una viga continua de 3 tramos, bajo carga D (fija)
y carga L = 2.00 kN/m (variable, pero constante en cada
tramo).

Se quiere obtener el diagrama de envolvente del momento

flector.
87
Estados de carga posibles para la sobrecarga L

88
Estados de carga posibles para la sobrecarga L

89
Diagrama de envolvente
resultante

90
 Diagrama de envolvente vs. Diagrama de M
para L en todos los tramos

Diagrama de envolvente para D fija y L variable:

Diagrama de envolvente para L fija:

91
Fundamentos teóricos

92
 Conceptos

El dimensionamiento o verificación de elementos

estructurales solicitados a flexión se basa en los momentos
flectores que se producen en estos elementos. Es entonces
necesario calcular sus valores máximos.

En general, en una viga continua además de las cargas

permanentes D (o g) actúan cargas accidentales L (o p).
Estas cargas L (o p) pueden actuar en distintas posiciones. Es
entonces necesario determinar para cada sección de la viga
qué posiciones originan los momento máximos.

93
 Conceptos

Si se considera que L (o p) es constante en cada tramo y que

actúa en toda su longitud, el problema se puede resolver
determinando los valores de M máximos en cada sección,
cargando por separado cada tramo de la viga continua, y
determinando luego el diagrama de envolvente.

Por lo tanto: i- si se consideran las secciones correspondientes

a todos los apoyos intermedios y las secciones medias de cada
tramo; ii- en base a los valores máximos y mínimos de estas
secciones se completa (gráficamente) el trazado de los
diagramas M para todas las secciones de la viga, los contornos
de los diagramas extremos definirán el denominado diagrama
de envolvente de los momentos flectores de la viga dada.
94
Mmáx y Mmín en apoyos intermedios y en
secciones medias

95
Se considera una viga de 4 tramos, y sus LI para X1 y X2.

La determinación de Xi máx estará en función de las áreas Fi

del diagrama de la LI en cada tramo de la viga. Éstas áreas se
calculan con algún procedimiento numérico (regla de los trapecios, por
ejemplo). 96
 Xi en función de las áreas Fi del diagrama de la LI

Recordamos ahora la viga simplemente apoyada sobre la que actúa una carga
distribuida cualquiera, considerada en la demostración de los teoremas de la
viga conjugada. Se conoce en esta viga la LI de cierta incógnita X (Figura c). El
valor de esa incógnita es:

dX =  x dP

dX =  x (q dx)

L
X =  x q dx
0

Entonces, el valor de la incógnita X es igual a la integración de los diagramas

97
de cargas y de la LI, a lo largo del tramo común abarcado por ambos.
 Estado 1: X1 máx

De la gráfica anterior resulta evidente que para obtener el X1 máx, la

sobrecarga p debe actuar solo sobre los tramos que presentan M de signo
-.

= −(F1 + F2 − F3 + F4 ) g − (F1 + F2 + F4 ) p
máx
X1

Para obtener el máximo (negativo) momento flector de un apoyo cualquiera i de una

viga continua, debe hacerse actuar la sobrecarga p sobre 2 tramos inmediato anterior y
posterior al mismo, dejando libres de cargas accidentales los siguientes, y luego cargar
sucesivamente tramo por medio.

98
 Estado 2: X1 mín

De la gráfica mostrada, resulta evidente que para obtener el X1 mín, la

sobrecarga p debe actuar solo sobre los tramos que presentan M de signo
+.

= −(F1 + F2 − F3 + F4 ) g + F3 p
mín
X1

Para obtener el mínimo (negativo) momento flector de un apoyo cualquiera i de una

viga continua, debe hacerse actuar la sobrecarga p en forma inversa al caso anterior.

99
 Estado 3: X2 máx y Estado 4: X2 mín

= −(− F'1 + F'2 −F'3 −F'4 ) g − (F'2 + F'3 ) p

máx
X2

= −(− F'1 + F'2 −F'3 −F'4 ) g + (F'1 + F'4 ) p

mín
X2

100
 Estado 5: Mm1 máx y Mm2 mín

Para calcular los valores extremos de los M en secciones de tramos, se

consideran las LI correspondientes a las secciones medias de los tramos
primero y segundo de la viga en estudio.

101
 Estado 5: Mm1 máx y Mm2 mín

Se observa en la Figura anterior que el M máximo en la sección central

del primer tramo se obtiene cuando se hace actuar p en los tramos
primero y tercero:

= +(F' '1 −F' '2 + F' '3 −F' '4 ) g − (F' '1 + F' '3 ) p
máx
M m1

De manera análoga para obtener el M mínimo en el segundo tramo:

= +(− F' ' '1 + F' ' '2 −F' ' '3 + F' ' '4 ) g − (F' ' '1 + F' ' '3 ) p
mín
Mm2

102
 Estado 6: Mm2 máx y Mm1 mín

Considerando la Figura anterior:

= +(F' '1 −F' '2 + F' '3 −F' '4 ) g − (F' '2 + F' '4 ) p
mín
M m1

= +(− F' ' '1 + F' ' '2 −F' ' '3 + F' ' '4 ) g − (F' ' '2 + F' ' '4 ) p
máx
M m2

En resumen:

103
 Diagrama de envolvente de los M

Se representa ahora el diagrama de envolvente de M para los 2 primeros

tramos de una viga continua de 4 tramos de igual luz:

104
CIERRE DE LA UNIDAD

105
Hemos desarrollado un procedimiento para determinar
LI en reticulados hiperestáticos y vigas continuas
basado en el Método de las Fuerzas. Para ello:
1) Primero calculamos las LI relativas a las incógnitas
hiperestáticas (esfuerzos axiales en el caso de
reticulados o momentos en el caso de vigas). El
procedimiento consiste en aplicar al isostático
equivalente determinadas fuerzas (reticulados) o
momentos (vigas), tal que la deformada de la
estructura sea coincidente con la LI.

106
2) La LI de los esfuerzos en las otras barras
(reticulados), o de reacciones, esfuerzos de corte, etc.
(vigas) se obtienen aplicando la superposición de los
efectos según el PIASE.
También, y basado en los desarrollos de LI, estudiamos
el procedimiento para calcular diagramas envolventes.
Así, para una viga continua sometida a cargas muertas
D y vivas L (cargas distribuidas), pudimos determinar
las diferentes posiciones de la carga L para lograr los
máximos momentos en tramos y apoyos.

107
