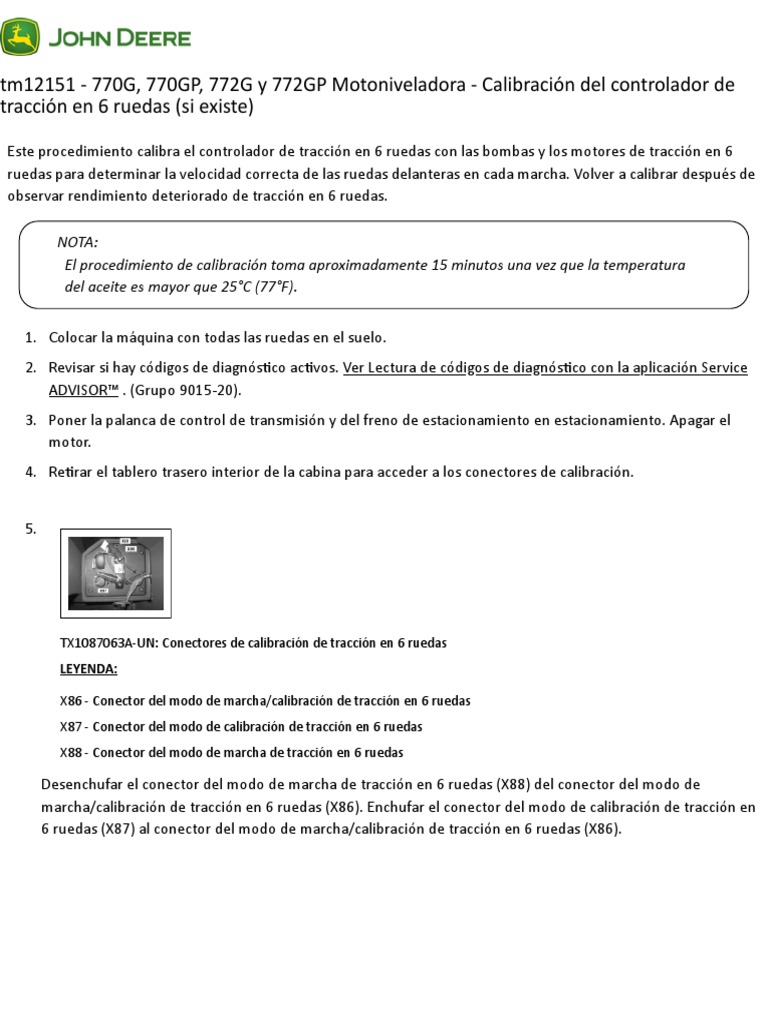

tm12151 - 770G, 770GP, 772G y 772GP Motoniveladora - Calibración del controlador de

tracción en 6 ruedas (si existe)

Este procedimiento calibra el controlador de tracción en 6 ruedas con las bombas y los motores de tracción en 6
ruedas para determinar la velocidad correcta de las ruedas delanteras en cada marcha. Volver a calibrar después de
observar rendimiento deteriorado de tracción en 6 ruedas.

NOTA:
El procedimiento de calibración toma aproximadamente 15 minutos una vez que la temperatura
del aceite es mayor que 25°C (77°F).

1. Colocar la máquina con todas las ruedas en el suelo.

2. Revisar si hay códigos de diagnós co ac vos. Ver Lectura de códigos de diagnós co con la aplicación Service
ADVISOR™ . (Grupo 9015-20).
3. Poner la palanca de control de transmisión y del freno de estacionamiento en estacionamiento. Apagar el
motor.
4. Re rar el tablero trasero interior de la cabina para acceder a los conectores de calibración.

5.

TX1087063A-UN: Conectores de calibración de tracción en 6 ruedas

LEYENDA:

X86 - Conector del modo de marcha/calibración de tracción en 6 ruedas

X87 - Conector del modo de calibración de tracción en 6 ruedas
X88 - Conector del modo de marcha de tracción en 6 ruedas

Desenchufar el conector del modo de marcha de tracción en 6 ruedas (X88) del conector del modo de
marcha/calibración de tracción en 6 ruedas (X86). Enchufar el conector del modo de calibración de tracción en
6 ruedas (X87) al conector del modo de marcha/calibración de tracción en 6 ruedas (X86).

/
 6.

TX1055019A-UN: Interruptor de tracción en 6 ruedas

LEYENDA:

S8 - Interruptor de ac vación/desac vación/precisión de tracción en 6 ruedas

Poner el interruptor de ac vación/desac vación/precisión de tracción en 6 ruedas en la posición desac vada.

7. Arrancar la máquina.

8. NOTA:
El procedimiento se interrumpe si se genera un código de diagnós co durante la
calibración. Será necesario empezar de nuevo el procedimiento de calibración. Corregir
todos los códigos de diagnós co antes de volver a iniciar la calibración de la TCU.

La unidad de pantalla avanzada (ADU) dará instrucciones y mostrará el progreso de la calibración de tracción
en 6 ruedas. La ADU y la calibración de tracción en 6 ruedas pasarán al siguiente paso cuando se sa sfagan
los requisitos del paso actual.
9. Poner el interruptor de ac vación/desac vación/precisión de tracción en 6 ruedas en la posición ac vada.
Se ilumina el indicador.

NOTA:
No pisar el pedal de avance lento durante el procedimiento de calibración. Cuando se pise
el pedal de avance lento la TCU suspenderá el procedimiento de calibración. Será necesario
empezar de nuevo el procedimiento de calibración.

10. Ajustar el régimen del motor según el valor especificado.

Pieza Medida Valor especificado

Motor Régimen 2150 r/min

11. Calentar la máquina hasta que la temperatura del aceite hidráulico sea igual o mayor que los valores
especificados. Ver Procedimiento de calentamiento del aceite hidráulico . (Grupo 9025-25).

Pieza Medida Valor especificado

Aceite hidráulico Temperatura 25 °C

77 °F

/
12. La calibración de la tracción en 6 ruedas se inicia automá camente una vez que el fluido hidráulico esté a la
temperatura correcta. La calibración automá ca se ha iniciado cuando la ADU visualiza el mensaje
CALIBRANDO ESPERE.
13. La máquina calibrará automá camente todas las marchas, empezando por las de avance y siguiendo el
orden 1a—7, y luego las de retroceso en orden 1a—7. Todas las marchas de avance serán calibradas antes
de calibrar las marchas de retroceso. La ADU mostrará el paso de calibración que se está efectuando y la
marcha que se está calibrando. Cuando se muestra MARCHA SIGUIENTE, se calibrará la marcha siguiente en
orden.
Se muestra UMBRAL ACTIVO una vez mientras se calibran las marchas de avance y una vez mientras se
calibran las de retroceso.
Se muestra CONFIGURACIÓN DE CAL DE MARCHAS DE 6WD una vez por marcha.
El AUMENTO PROGRESIVO DE MARCHA DE CALIBRACIÓN se visualiza una vez por marcha.
Se muestra MARCHA ACTIVA una vez por marcha.
Se muestra MARCHA SIGUIENTE una vez por marcha.
Se muestra CALIBR GUARDADA cuando se guarda la calibración en el controlador de tracción en 6
ruedas.
Se muestra CALIBRACIÓN CORRECTA cuando se termine la calibración.
Se muestra ERROR DE CALIBRACIÓN cuando se produzca un error durante la calibración.
Se muestra CALIBRACIÓN FALLADA junto con una instrucción de repasar los códigos de diagnós co
ac vos.

14. NOTA:
Se deben corregir los códigos de diagnós co antes de realizar la calibración. Salir de la
calibración y corregir todos los códigos de diagnós co antes de tratar de realizar
nuevamente la calibración. Es necesario apagar el motor para poder reiniciar la
calibración.

La ADU mostrará CALIBRACIÓN CORRECTA cuando se haya acabado el proceso de calibración. Si no se puede
efectuar la calibración, los códigos de diagnós co se mostrarán en la ADU. Ver Lecturas de códigos de
diagnós co con la aplicación de Service ADVISOR™ . (Grupo 9015-20).
15. Hacer que el motor vuelva lentamente a ralen .

16. NOTA:
Si la máquina se apaga antes de completar la calibración, la máquina volverá a los ajustes
de anteriores.

Apagar la máquina.
17. Si se termina la calibración con éxito, desenchufar el conector del modo de calibración de tracción en 6
ruedas (X87) del conector del modo de marcha/calibración de tracción en 6 ruedas (X86). Enchufar el
conector del modo de marcha de tracción en 6 ruedas (X88) al conector del modo de marcha/calibración de
tracción en 6 ruedas (X86).
/
18. Instalar el panel trasero interior.

NM00125,00007E7-63-20110120
