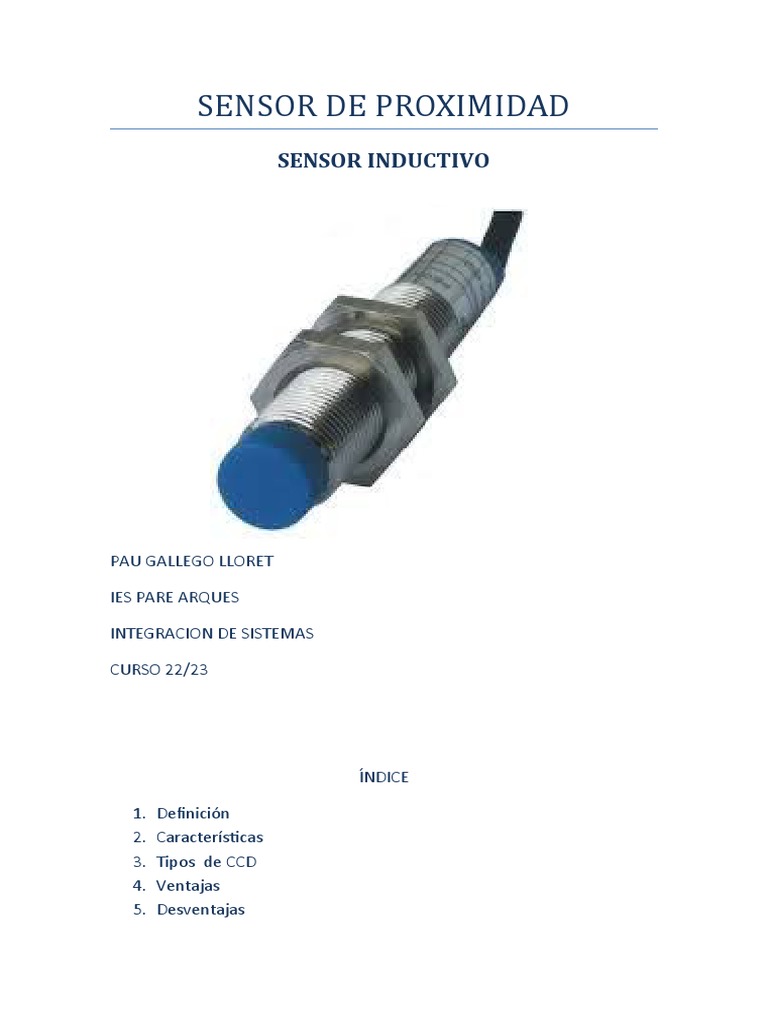

SENSOR DE PROXIMIDAD

SENSOR INDUCTIVO

PAU GALLEGO LLORET

IES PARE ARQUES

INTEGRACION DE SISTEMAS

CURSO 22/23

ÍNDICE

1. Definición
2. Características
3. Tipos de CCD
4. Ventajas
5. Desventajas
 6. Utilización
7. Funcionamiento

1-Definició n
Un sensor de proximidad es un transductor que detecta objetos o señales
que se encuentran cerca del elemento sensor.
En este caso vamos a hablar de los inductivos el cual fue creado en 1830
por Michael Faraday, estos son una clase especial de sensores que sirve
para detectar materiales ferrosos. Han sido diseñados para trabajar
generando un campo magnético y detectando las pérdidas de corriente de
dicho campo generadas al introducirse en él los objetos de detección
férricos. El sensor consiste en una bobina con núcleo de ferrita,
un oscilador, un sensor de nivel de disparo de la señal y un circuito de
salida. Al aproximarse un objeto "metálico", se inducen corrientes
de histéresis en el objeto. Debido a ello hay una pérdida de energía y una
menor amplitud de oscilación. El circuito sensor reconoce entonces un
cambio específico de amplitud y genera una señal que conmuta la salida
de estado sólido o la posición "ON" y "OFF".

2- LA HISTÉ RESIS
Se le puede definir como la diferencia entre una distancia de activación y
una distancia de desactivación.
Se toma en cuenta cuando un objeto ferroso se acerca al sensor, siempre
y cuando se encuentra dentro del rango de acción. Sin embargo, cuando el
objeto se aleja, el sensor no lo deja de detectar de inmediato, lo deja de
detectar hasta que llega a la distancia de desactivación.

Esto hay que tenerlo en cuenta cuando elegimos tanto la posición del
sensor, como la de los objetos a detectar.

3-Ventajas sensor inductivo

 Detección del objeto a trabajar sin tener contacto alguno.

 Alta frecuencia de conmutación.

 Tiene mayor precisión.

 Mayor ciclo de conmutación.

 Consumo de corriente bajo.

 Resistencia alta a los ambientes industriales.

 No tiene zonas ciegas.

4- Desventajas sensor inductivo

 Solo detecta materiales metálicos.
 Rango de operación corto a comparación de otros sensores.
 Tiene alta sensibilidad a campos electromagnéticos.

4- Funcionamiento sensor inductivo

Un campo magnético es generado por la bobina (o bobinado) en el
circuito de oscilación, cuando un objeto conductor o ferroso se acerca al
campo magnético generado, se produce una inducción de corriente
(corriente de Foucault) en dicho objeto.

Lo anterior es posible al fenómeno de inducción electromagnética, entre

más se acerque ese objeto al sensor, más flujo de corriente de inducción
hay, lo que provoca que la carga en el oscilador crezca. Cuando esta carga
decrece, el sensor detecta este cambio en el estado de oscilación
mediante el circuito de detección de amplitud, finalmente, si esto sucede,
se emite una señal de detección.

Hay una ventaja que destaca para los sensores inductivos, es que el
circuito de procesamiento de las diferentes señales, no tienen que
colocarse cerca de lo las bobinas. Esto significa que estas bobinas de
detección se pueden colocar en zonas de difícil acceso sin intervenir en el
funcionamiento.

5- Tipo de sensores inductivos

SENSOR INDUCTIVO BLINDADO

La parte de la bobina dedicada a la detección del objeto, está blindada con

metal. Este blindaje tiene la función de limitar el campo magnético frente
al sensor. Tiene varias características inherentes, pero las más destacables
tratan sobre una distancia más corta de detección y un sensado
deficiente.

SENSOR INDUCTIVO NO BLINDADO

La parte de la bobina dedicada a la detección no se encuentra con un

blindaje metálico extra, tiene la característica de tener una distancia
mayor de sensado, pero una desventaja de esos es que se debe tener
mucho cuidado con el posicionamiento y montaje, ya que es fácil que
otros objetos metálicos circundantes afecten al sensor.

SENSORES INDUCTIVOS INMUNIZADO.

Este tipo de sensores tienen un núcleo de aire y trabajan con un

diferencial eléctrico, este tipo de sensores son comunes, ya que,
basándonos en el funcionamiento básico de un sensor inductivo y sus
campos magnéticos, este se puede ver afectado por campos magnéticos
externos, generando falsos o nulos sensados.

La característica especial de este tipo de sensores es su inmunidad a los

campos magnéticos variables.

6- Aplicaciones sensores inductivos

 Se utilizan primordialmente para la detección de metales. Esta
aplicación reina sobre la industria automotriz y alimentaria.

 Se pueden utilizar para detectar si una broca industrial ha sido

quebrada.

 Se puede usar un sensor inductivo para determinar el número de

revoluciones y el sentido de giro de u engranaje.
