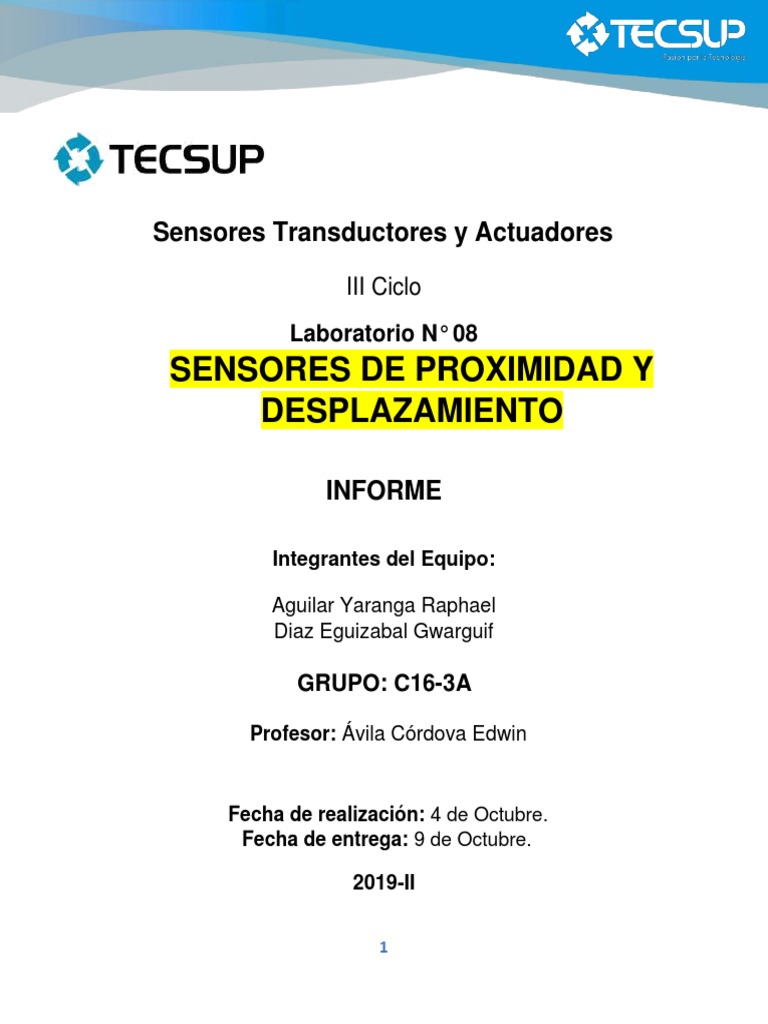

III Ciclo
Laboratorio N° 08
SENSORES DE PROXIMIDAD Y
DESPLAZAMIENTO
INFORME
GRUPO: C16-3A
2019-II
1
INTRODUCCIÓN
2
I. OBJETIVOS:
Describir cada sensor; el uso que tiene y el rango que obtiene con un
objeto diferente.
3
II. FUNDAMENTO TEÓRICO
Sensores inductivos:
4
Por la corriente de Foucault se genera en el campo magnético un flujo de
contraste (eco magnético), el impacto de este flujo provoca la reducción
de la oscilación del campo magnético. Este cambio de oscilación se
convierte en una corriente eléctrica por el circuito de integración y el
circuito de salida de CC funcionarán.
Metales ferrosos:
Los materiales férricos son aquellos que en su composición tienen
principalmente hierro, como el acero (mezcla de hierro con un poco de
carbono) o el hierro puro.
En la imagen podemos observar bobinas de acero empleadas para la
chapa de los automóviles. Sólo con este uso, ya nos podemos imaginar
la demanda tan elevada que hay de este material. Si además tenemos en
cuenta que el motor del coche está fabricado básicamente por hierro,
sumamos y sumamos.
5
La gran ventaja de este material es su precio relativamente bajo y la
capacidad de unirse con otros elementos para mejorar sustancialmente
sus propiedades. Veremos el caso del acero.
Metales no férricos:
6
Partes de un sensor inductivo:
7
,
8
9
Consideraciones generales:
La superficie del objeto a detectar no debe ser menor que el diámetro del
sensor de proximidad (preferentemente 2 veces más grande que el tamaño o
diámetro del sensor). Si fuera menor que el 50% del diámetro del sensor, la
distancia de detección disminuye sustancialmente.
10
La distancia de sensado:
11
Sensores capacitivos:
12
13
Tabla de factor de corrección de distancia
14
Sensor de proximidad capacitivo E2K-C25MF1 2M:
15
III.I. MEDICIÓN SENSOR PROXIMIDAD CAPACITIVO:
16
b) Realizar el conexionado eléctrico correcto, para efectuar las
mediciones. Puede conectar un voltímetro como relé de
carga.
El cable de color marrón del sensor va a la fuente para el
polo positivo y el cable de color azul va para el polo
negativo de la fuente de alimentación.
El cable negro es la salida del sensor.
17
d) Variar la sensibilidad del sensor y repetir el paso c. Anotar
sus resultados en la siguiente tabla.
Al variar la sensibilidad del sensor capacitivo logramos
observar que la respuesta que genera el led es un poco
más rápida y la distancia que modificamos también se
genera mayor o menor, depende de cómo variamos.
18
III.II. MEDICIÓN SENSOR PROXIMIDAD INDUCTIVO:
19
b) Realizar el conexionado eléctrico correcto, para efectuar
las mediciones.
El cable de color marrón del sensor va a la fuente para el
polo positivo y el cable de color azul va para el polo
negativo de la fuente de alimentación.
El cable negro es la salida del sensor.
20
Moneda de 20 céntimos:
21
e) El sensor de proximidad inductivo es NPN O PNP.
Explique.
El sensor inductivo utilizado en clase es de tipo NPN,
dado que recibe tensión positiva en el terminal del
colector. Este voltaje positivo al colector permite que la
corriente fluya a través del colector al emisor, dado que
hay una suficiente corriente base para encender el
transistor.
22
IV. APLICACIONES:
Por no decir en todas las empresas, es indispensable el
uso de sensores de proximidad (empresas
automatizadas), para el conteo o para la calidad del
producto que se requiere producir, en envasadoras,
embotelladoras, producción de fajas, etc.
- Aceite.
- Agua.
- PVC
- Colorantes
- Harina
- Azúcar
- Conteo de piezas metálicas y no metálicas
- Leche
23
V. OBSERVACIONES:
VI. CONCLUSIONES:
