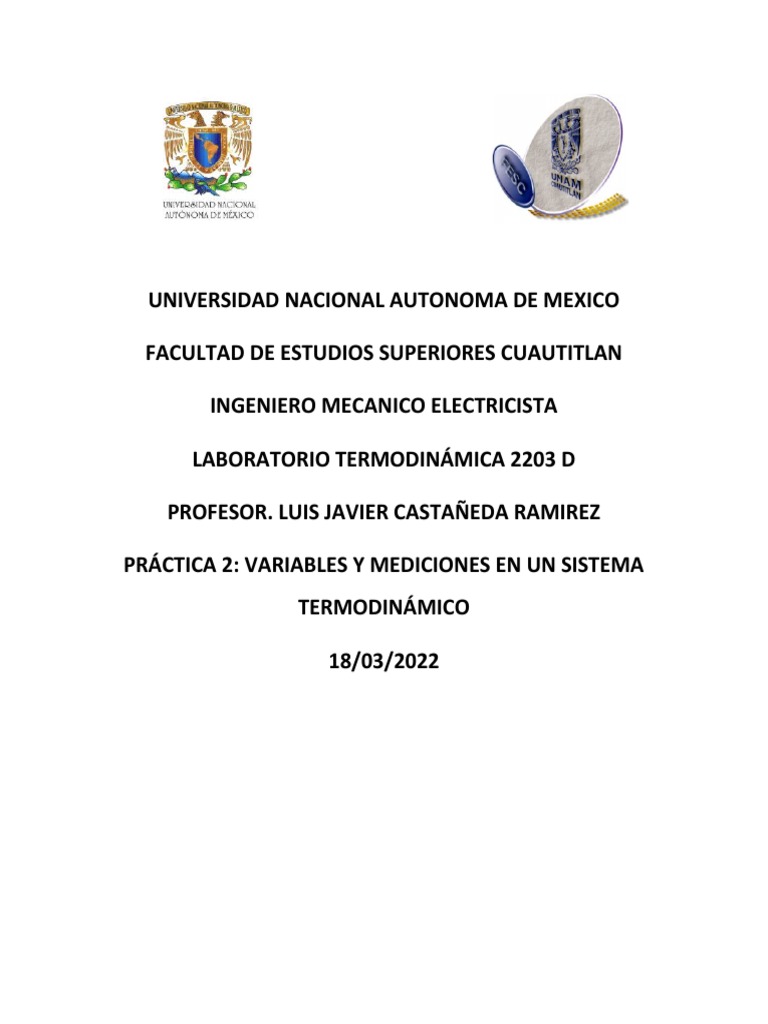

UNIVERSIDAD NACIONAL AUTONOMA DE MEXICO

FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLAN

INGENIERO MECANICO ELECTRICISTA

LABORATORIO TERMODINÁMICA 2203 D

PROFESOR. LUIS JAVIER CASTAÑEDA RAMIREZ

PRÁCTICA 2: VARIABLES Y MEDICIONES EN UN SISTEMA

TERMODINÁMICO

18/03/2022
PRÁCTICA 1: VARIABLES Y MEDICIONES EN UN SISTEMA
TERMODINÁMICO
Resumen
El medir es comparar un patrón de longitud, extensión o capacidad de una cosa
por comparación con una unidad establecida que se toma como referencia.
Las personas que llevan a cabo el estudio de las mediciones e la metrología, esta
se encuentra presente en todos lados, la manera en que medimos puede tener
cálculos y factores ambientales.
La metrología estudia todo lo que se puede medir como el tiempo, la temperatura,
la electricidad, la química, entre otros.
Las unidades que usamos tienen como referencia un patrón de medida acordado
internacionalmente, como el metro, mol, segundo y se pueden ir modificando este
es el estudio que lleva a cabo un metrologo.
En metrología podemos obtener errores al medir por lo que a veces es necesario
realizar más de una medición, a estos errores se les llama errores aleatorios, para
encontrar rango de medida podemos obtener el promedio y así obtener el error.
En las industrias y pequeños comercios para tener exactitud en la fabricación de
objetos que requieren de precisión se usan instrumentos que llevan un control y
verificación de estos instrumentos.
CUESTIONARIO
1.- Diga cuáles son las variables más importantes en un proceso físico-químico.
Las variables masa, volumen, presión, densidad y temperatura
2.- ¿Cuáles son los principales tipos de manómetros?
Los principales son manómetro de vidrio en U, manómetro de tubo de Bourdon,
Manómetro metálico y manómetros digitales.
3.- Explique el principio de funcionamiento del manómetro en U o de columna
liquida.
El manómetro en U contiene un líquido sensible a la presión como el mercurio,
donde una de las ramas está abierta a la atmósfera y la otra está conectada al
recipiente que contiene el fluido al que se le quiere medir la presión.
El fluido del recipiente penetra en el tubo generando un empuje al líquido
contenido en este tubo, la presión se determina midiendo la diferencia en el nivel
del líquido de las dos ramas.
4.- Con ayuda de un esquema muestre las principales partes de un manómetro de
Bourdon.

5.- Mencione los principales tipos de termómetros.

El termómetro de mercurio, termómetros con lámina bimetálica, termómetro de
gas, par térmico o termopar y termómetros digitales.
6.- Mencione los principales tipos de medidores de nivel.
medidores de presión hidrostática o fuerza, medidores de nivel según las
propiedades eléctricas, medidores de nivel directo y medidores de flujo.
7.- Mencione los medidores de flujo más usuales y su principio de funcionamiento.
 Flujómetros de presión diferencial: Su funcionamiento consiste en medir la
presión para determinar la velocidad del caudal. Funciona con un orificio
que restringe el paso al caudal o de un elemento de flujo aerodinámico, que
evalúan la caída de presión entre los puntos anteriores y posteriores al
caudal.
 Medidor de flujo electromagnético: Es un sensor de flujo para medir líquidos
conductores de acuerdo con la ley de inducción electromagnética de
Faraday.
 Medidor de flujo de masa térmica: Utiliza un principio de transferencia de
calor para detectar el flujo de gas con un medidor que mide el flujo
utilizando una relación de intercambio de calor entre un fluido en un flujo y
una fuente de calor.
 Medidores de flujo de desplazamiento positivo: Utiliza un elemento de
medición mecánico para dividir continuamente el fluido en una sola porción
de volumen conocida, y mide el volumen total del fluido en función del
número de veces que la cámara de medición llena y descarga
repetidamente el volumen del fluido uno por uno.
8.- ¿En qué consiste el análisis Orsat?
El análisis de Orsat es un estudio realizado a los gases de combustión, que por lo
general salen de las chimeneas de equipos como calderas, para conocer las
cantidades de O2, CO2 y CO que componen estos gases. Este estudio permite
controlar mejor la combustión para disminuir contaminantes y realizar una
combustión más efectiva que permita optimizar costos, para realizar este análisis
se requiere un dispositivo de laboratorio conocido como analizador de gas Orsat.
9.- ¿Para qué sirve un tacómetro?
El tacómetro es un instrumento de medición que se usa en elementos rotatorios,
para determinar la cantidad de giros que éste realiza en su propio eje y la
velocidad del este.
La unidad de medida del tacómetro, son las revoluciones por minuto (RPM)
10.- Si la presión barométrica es de 950 mbar, determine la presión absoluta en
bars para cada uno de los casos siguientes:
a) Presión de vacío igual a 12 cm de Hg.
presiónabsoluta = presiónbarometrica −presión vacio
¯¿
950 mbar x 0.001 =0.95 ¯¿ ¿
mbar
¯¿
12 cm Hg x 0.013332 =0.159 ¯¿ ¿
cm Hg
presiónabsoluta =0.95−0.159=0.079 ¯¿

b) Presión manométrica igual a 10 bar

presiónabsoluta = presiónbarometrica + presiónmanometrica
¯ 10 bar= 10.95 bar
presiónabsoluta =0.95 +¿

c) Presión absoluta de 5 cm de Hg.

¯¿
5 cm Hg x 0.013332 =0.066 ¯
¿¿
cm Hg

d) Presión de vacío de 20 cm de H2O.

presiónabsoluta = presiónbarometrica −presión vacio
¯¿
950 mbar x 0.001 =0.95 ¯¿ ¿
mbar
¯
20 cm H 20 x 0.000980665 ¿ =0.0196 ¯¿ ¿
H 20
presiónabsoluta =0.95−0.0196=0.93 ¯¿
