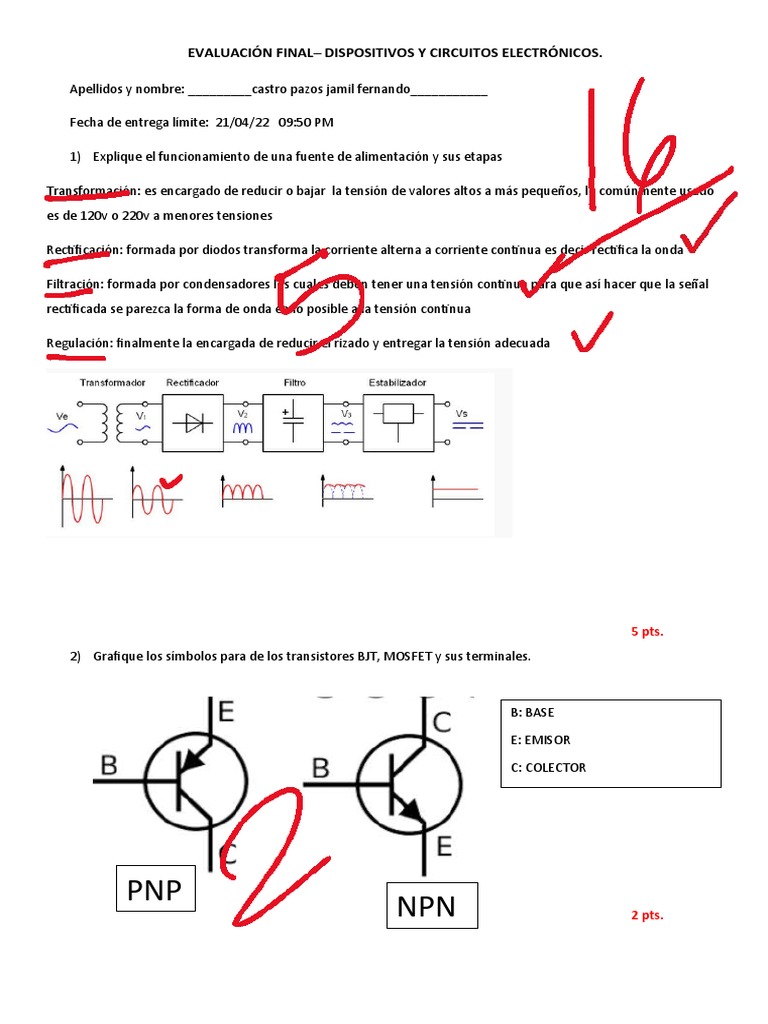

EVALUACIÓN FINAL– DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS.

Apellidos y nombre: _________castro pazos jamil fernando___________

Fecha de entrega límite: 21/04/22 09:50 PM

1) Explique el funcionamiento de una fuente de alimentación y sus etapas

Transformación: es encargado de reducir o bajar la tensión de valores altos a más pequeños, lo comúnmente usado
es de 120v o 220v a menores tensiones

Rectificación: formada por diodos transforma la corriente alterna a corriente continua es decir rectifica la onda

Filtración: formada por condensadores los cuales deben tener una tensión continua para que así hacer que la señal
rectificada se parezca la forma de onda en lo posible a la tensión continua

Regulación: finalmente la encargada de reducir el rizado y entregar la tensión adecuada

5 pts.
2) Grafique los símbolos para de los transistores BJT, MOSFET y sus terminales.

B: BASE

E: EMISOR

C: COLECTOR

PNP
NPN 2 pts.
 G: PUERTA

D: DRENAJE

S: FUENTE

CANAL N CANAL P

3) Realice el circuito de control de temperatura empleando un OPAMP, LM35, TRANSISTOR y MOTOR DC y

explíquelo. 4 pts.
En la parte donde está el potenciómetro en serie con una resistencia los cuales van a trabajar como un
divisor de voltaje el cual va ser como una referencia.
en U2: A el opam trabaja en modo amplificador inversor y como las resistencias son iguales su ganancia es 1
se usa para el voltaje que sale del sensor lo vuelva negativo.
Luego en U2:B el opam trabaja en modo sumador el cual va sumar los 2 voltajes obtenidos en los 2 circuitos
mencionados anteriormente pero como uno ya esta invertido lo va restar
 4) Del siguiente circuito encuentre el valor de RB si (Beta=220) y se requiere una Ic=5.08 mA 4pts
RB: 104.K OHMIOS

5) Complete: 5pts

El transistor tienes 3 terminales los cuales son: BASE, EMISOR, COLECTOR

El mosfet tiene 3 terminales los cuales son: PUERTA, DRENAJE, SALIDA
La corriente de saturación para un transistor 2N2222 es: _ 500 miliamperios_
El voltaje de saturación de un MOSFET IRFZ44 es: 10V Para lograr la mínima resistencia entre Drenador y
fuente
La diferencia entre un MOSFET canal N y canal P es:  para canal n el VGS para es positivo y para el canal p el VGS
es negativo
