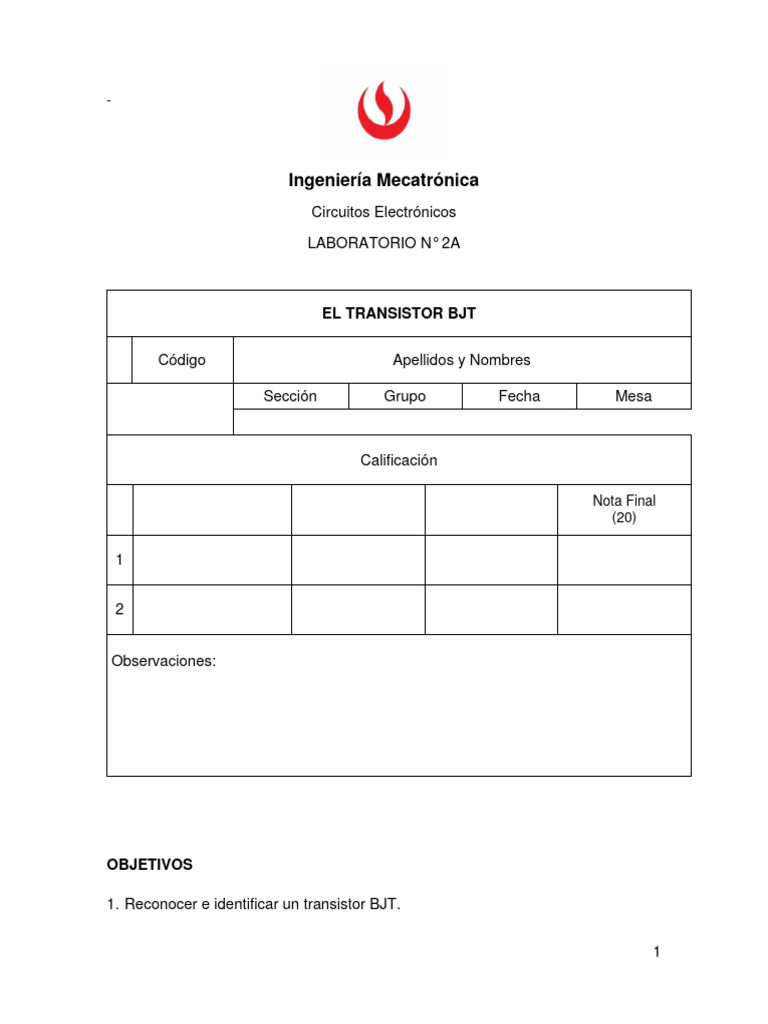

Ingeniería Mecatrónica
Circuitos Electrónicos
LABORATORIO N° 2A

EL TRANSISTOR BJT

Código Apellidos y Nombres

Sección Grupo Fecha Mesa

Calificación

Nota Final
(20)

Observaciones:

OBJETIVOS

1. Reconocer e identificar un transistor BJT.

1
2. Probar el estado de un transistor BJT.
3. Polarizar un transistor BJT.

MATERIALES

Transistor: 2N3904 (2)

Resistencias: 1kΩ, 47kΩ, 10kΩ, 3.9kΩ, 1MΩ (2)

EXPERIENCIA 1: IDENTIFICACIÓN Y PRUEBA DEL TRANSISTOR

1. Sostenga cada transistor como se muestra en la figura y enumere los

terminales de izquierda a derecha.

1 2 3

Emisor Base Colector

2. Seleccione en el multímetro modo continuidad y pulse el botón que active la

opción prueba de diodos.
3. Realizar las mediciones indicadas en la siguiente tabla:

TERMINALES 1-2 2-1 1-3 3-1 2-3 3-2

LECTURA OL 0.691 OL OL 0.668 OL

4. Si el transistor se encuentra en buen estado, se obtendrá dos lecturas

menores a 1V (polarización directa) y cuatro lecturas que registran OL (Over

2
 Loop). De las lecturas menores a 1V, el terminal común es la base, el emisor
será el terminal que juntamente con la base registre la mayor lectura.

5. A partir de la información anterior indique los terminales correspondientes al

emisor, base y colector.

TERMINAL

1 Emisor

2 Base

3 Colector

6. Mediante la datasheet indique y responda lo siguiente características con sus

respectivas unidades:

Máximo voltaje como suministro (VCEO) 40 V

Máxima corriente que puede circular ICMAX 200 mA

Ganancia de corriente (HFE) 50-100

Potencia máxima en el transistor (PD) 625 mW

EXPERIMENTO 2: POLARIZACIÓN SIMPLE DEL TRANSISTOR

1. Implemente en módulo de experimento el circuito siguiente:

3
2. Con el voltímetro, conéctelo entre el colector y tierra, mida el voltaje anotando
en la tabla I.
3. Mida ahora el voltaje de base con respecto a tierra. Anote en la tabla I.
4. Apague la fuente de poder, retire el transistor y remplácelo por otro transistor.
Encienda la fuente de poder, repita los pasos 2, 3, 4

Tabla I

Transistor 1 2

VC 8.34 V 7.66

VB 0.68 V 0.68 V

VE 0V 0V

5. Determine el punto de operación de cada transistor.

Transistor 1 2

VCE 𝑉𝐶𝐸 = 𝑉𝐶 − 𝑉𝐸 8.34 7.66

12𝑉 − 𝑉𝐶
IC 𝐼𝐶 = 938.46µA 1.12 mA
3.9𝑘Ω
12𝑉 − 𝑉𝐵
IB 𝐼𝐵 = 5.19µA 1.99 µA
2𝑀Ω
EXPERIMENTO 2: POLARIZACIÓN POR RESISTENCIA COLECTOR- BASE

1. Implemente el siguiente circuito:

4
2. Mida el voltaje colector con respecto a tierra. Anote en la tabla II.
3. Mida el voltaje de base con respecto a tierra. Anote en la tabla II.
4. Apague la fuente de poder, retire el transistor y remplácelo por otro transistor.
Encienda la fuente de poder, repita los pasos 2, 3.

Tabla II

Transistor 1 2

VC 5.59 V 5.17 V

VB 0.690 V 0.688 V

VE 0V 0V

5. Determine el punto de operación de cada transistor.

Transistor 1 2

VCE 𝑉𝐶𝐸 = 𝑉𝐶 − 𝑉𝐸 5,59 V 5,17 V

12𝑉 − 𝑉𝐶
IC 𝐼𝐶 = − 𝐼𝐵 1,63 mA 1,74mA
3.9𝑘Ω
𝑉𝐶 − 𝑉𝐵
IB 𝐼𝐵 = 22,76µA 22,77µA
500𝑘Ω

EXPERIMENTO III: POLARIZACIÓN POR DIVISOR DE VOLTAJE

5
1. Construya el siguiente circuito:

2. Con el voltímetro en continuo mida respecto a tierra los voltajes de polarización

en emisor (E), base (B), colector (C). Anote los valores en la tabla III.
3. Apague la fuente de poder retire el transistor y remplácelo por otro transistor.
Encienda la fuente de poder, repita los pasos 2, 3.

Tabla III

Transistor 1 2

VC 6,9V 6,95 V

VB 7,55V 7,56V

VE 6,87V 6,86V

4. Determine el punto de operación de cada transistor.

6
 Transistor 1 2

VCE 𝑉𝐶𝐸 = 𝑉𝐶 − 𝑉𝐸 0,06 V 0,09 V

12𝑉 − 𝑉𝐶
IC 𝐼𝐶 = 1,13mA 1,31 mA
3.9𝑘Ω
𝑉𝐸
IB 𝐼𝐵 = − 𝐼𝐶 2,21 mA 2,22 mA
1𝑘Ω

PREGUNTAS

1. En la característica de salida del transistor bipolar se ven:

a. Las curvas 𝐼𝑐 = 𝑓(𝑉𝑐𝑒) con 𝐼𝑏 = 𝑐𝑜𝑛𝑠𝑡.

b. Las curvas 𝐼𝑏 = 𝑓(𝑉𝑏𝑒) con 𝐼𝑐 = 𝑐𝑜𝑛𝑠𝑡.
c. Las curvas 𝑉𝑐𝑒 = 𝑓(𝑉𝑏𝑒) con 𝐼𝑏 = 𝑐𝑜𝑛𝑠𝑡.

2. En la zona de saturación:
a. El valor de Vce es muy alto.
b. El valor de Vce es pequeño.
c. No es posible afirmar nada acerca del voltaje Vce.

3. β es:
𝑉𝑐𝑒
a. La ganancia de voltaje 𝑉𝑏𝑒
𝐼𝑐
b. La ganancia de corriente 𝐼𝑏
𝑉𝑐𝑒
c. La impedancia de salida 𝐼𝑐
𝑉𝑏𝑒
d. La impedancia de entrada 𝐼𝑏

4. En una fuente de corriente ideal:

a. La corriente permanece constante al variar la carga.
b. El voltaje permanece constante al variar la carga.
c. La corriente y el voltaje permanecen constantes al variar la carga.
d. La corriente y el voltaje varían al variar la carga.

5. En la región de saturación, puede verse en la característica de salida que:

a. Una relación lineal entre Ib y Vbe.
b. Una relación inversa: Ib es proporcional a 1/Vbe.
c. Una característica similar a la del diodo.
d. Una relación lineal entre Ic y Vbe.

7
6. La característica muestra que la corriente de colector del transistor bipolar
es:
a. Mayor que la corriente de base.
b. Menor que la corriente de base.
c. Independiente de la relación entre Ib e Ic.

7. Si deseamos modificar la corriente de salida de una fuente de corriente, el

parámetro de control debe ser:
a. Vce.
b. Vbe.
c. Ib.
d. El voltaje de alimentación.

8. A partir de la pregunta anterior, podemos afirmar también que, en la región

activa:
a. La corriente de colector depende de Vce y de Ib.
b. La corriente de colector no depende de Vce ni de Ib.
c. La corriente de colector depende sólo de Vce
d. La corriente de colector depende sólo de Ib.
