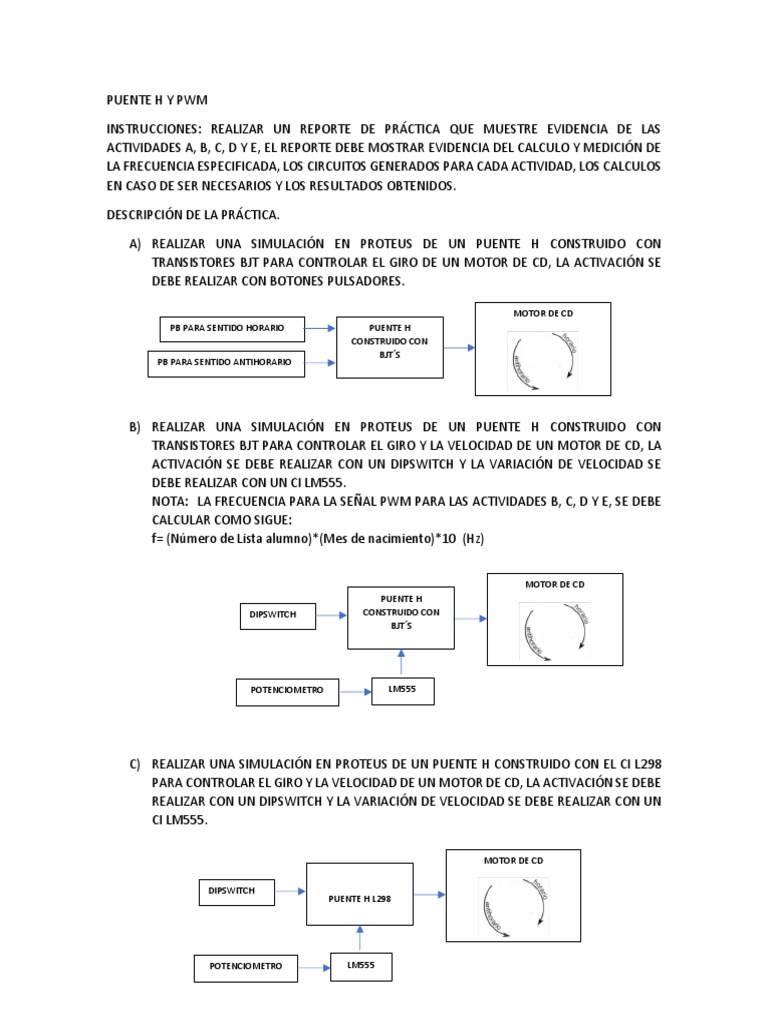

PUENTE H Y PWM

INSTRUCCIONES: REALIZAR UN REPORTE DE PRÁCTICA QUE MUESTRE EVIDENCIA DE LAS


ACTIVIDADES A, B, C, D Y E, EL REPORTE DEBE MOSTRAR EVIDENCIA DEL CALCULO Y MEDICIÓN DE
LA FRECUENCIA ESPECIFICADA, LOS CIRCUITOS GENERADOS PARA CADA ACTIVIDAD, LOS CALCULOS
EN CASO DE SER NECESARIOS Y LOS RESULTADOS OBTENIDOS.

DESCRIPCIÓN DE LA PRÁCTICA.

A) REALIZAR UNA SIMULACIÓN EN PROTEUS DE UN PUENTE H CONSTRUIDO CON


TRANSISTORES BJT PARA CONTROLAR EL GIRO DE UN MOTOR DE CD, LA ACTIVACIÓN SE
DEBE REALIZAR CON BOTONES PULSADORES.

MOTOR DE CD
PB PARA SENTIDO HORARIO PUENTE H
CONSTRUIDO CON
BJT´S
PB PARA SENTIDO ANTIHORARIO

B) REALIZAR UNA SIMULACIÓN EN PROTEUS DE UN PUENTE H CONSTRUIDO CON


TRANSISTORES BJT PARA CONTROLAR EL GIRO Y LA VELOCIDAD DE UN MOTOR DE CD, LA
ACTIVACIÓN SE DEBE REALIZAR CON UN DIPSWITCH Y LA VARIACIÓN DE VELOCIDAD SE
DEBE REALIZAR CON UN CI LM555.
NOTA: LA FRECUENCIA PARA LA SEÑAL PWM PARA LAS ACTIVIDADES B, C, D Y E, SE DEBE
CALCULAR COMO SIGUE:
f= (Número de Lista alumno)*(Mes de nacimiento)*10 (Hz)

MOTOR DE CD
PUENTE H
DIPSWITCH CONSTRUIDO CON
BJT´S

POTENCIOMETRO LM555

C) REALIZAR UNA SIMULACIÓN EN PROTEUS DE UN PUENTE H CONSTRUIDO CON EL CI L298


PARA CONTROLAR EL GIRO Y LA VELOCIDAD DE UN MOTOR DE CD, LA ACTIVACIÓN SE DEBE
REALIZAR CON UN DIPSWITCH Y LA VARIACIÓN DE VELOCIDAD SE DEBE REALIZAR CON UN
CI LM555.

MOTOR DE CD

DIPSWITCH
PUENTE H L298

POTENCIOMETRO LM555
D) REALIZAR UNA SIMULACIÓN EN PROTEUS DE UN PUENTE H CONSTRUIDO CON EL CI L298
PARA CONTROLAR EL GIRO Y LA VELOCIDAD DE UN MOTOR DE CD, LA ACTIVACIÓN SE DEBE
REALIZAR CON UN DIPSWITCH Y LA VARIACIÓN DE VELOCIDAD SE DEBE REALIZAR CON UN
CI LM3524.
MOTOR DE CD

DIPSWITCH
PUENTE H L298

POTENCIOMETRO LM3524

E) REALIZAR UNA SIMULACIÓN EN PROTEUS DE UN PUENTE H CONSTRUIDO CON EL CI L298


PARA CONTROLAR EL GIRO Y LA VELOCIDAD DE UN MOTOR DE CD, LA ACTIVACIÓN SE DEBE
REALIZAR CON UN DIPSWITCH Y LA VARIACIÓN DE VELOCIDAD SE DEBE REALIZAR CON UN
CIRCUITO CONSTRUIDO CON AMPLIFICADORES OPERACIONALES.

MOTOR DE CD

DIPSWITCH
PUENTE H L298

CIRCUITO PARA GENERAR


SEÑAL PWM CON OPAMS
PARA VARIAR LA
VELOCIDAD DEL MOTOR
DE CD
