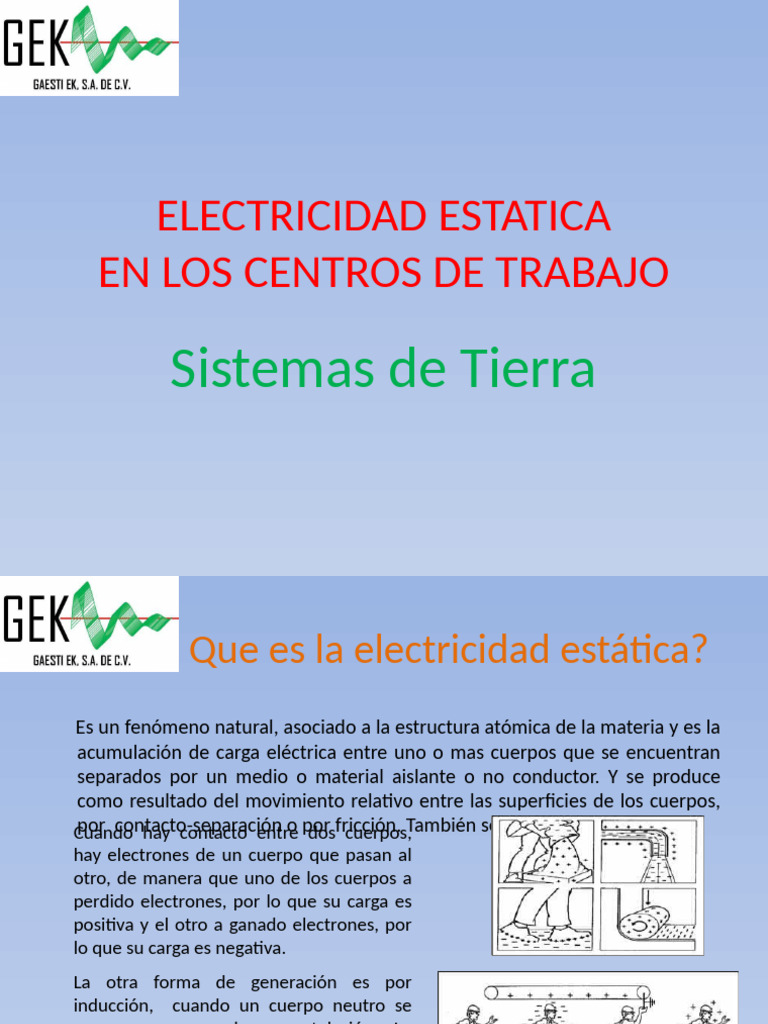

ELECTRICIDAD ESTATICA

EN LOS CENTROS DE TRABAJO

Sistemas de Tierra
 Que es la electricidad estática?
Es un fenómeno natural, asociado a la estructura atómica de la materia y es la
acumulación de carga eléctrica entre uno o mas cuerpos que se encuentran
separados por un medio o material aislante o no conductor. Y se produce
como resultado del movimiento relativo entre las superficies de los cuerpos,
por contacto-separación
Cuando o por
hay contacto entre dosfricción.
cuerpos,También se genera por inducción.
hay electrones de un cuerpo que pasan al
otro, de manera que uno de los cuerpos a
perdido electrones, por lo que su carga es
positiva y el otro a ganado electrones, por
lo que su carga es negativa.
La otra forma de generación es por
inducción, cuando un cuerpo neutro se
acerca a uno cargado con antelación. Lo
cual genera una redistribución de cargas en
el cuerpo neutro.
 Electricidad estática
• Cuando no existe un camino para que los
electrones regresen al cuerpo original, este
desbalance o acumulación de cargas se
mantiene, creando un campo eléctrico y una
diferencia de potencial entre ellos que puede
ser muy elevada.
 Ejemplos de generación de
electricidad estática
En la industria, la electricidad estática puede ser generada por:

• Material pulverizado pasando a través de transportadores neumáticos

• Bandas transportadoras
• Gas, vapor, o aire fluyendo a través de una apertura o tubería
• Movimiento que involucra cambio en la posición relativa de
superficies en contacto, usualmente de materiales diferentes, líquido
o sólido, al menos uno de los cuales es un conductor pobre de
electricidad.
• El cuerpo humano en un área de baja humedad puede acumular
cargas estáticas peligrosas de varios cientos de volts por medio del
contacto del zapato con el piso cubierto o por trabajar cerca de
maquinaria que genera electricidad estática.
 Equilibrio de cargas
• Todo tiende al equilibrio y cuando se establece el
camino de regreso de los electrones, ya sea por
contacto o por cercanía a través de una chispa, se
genera nuevamente el equilibrio de cargas.
 Descarga
• El peligro de la electricidad estática
estriba precisamente en este proceso de
lograr el equilibrio.
• Cuando uno de los cuerpos involucrados
es el humano, ya sea sirviendo como
conductor entre dos cuerpos cargados, o
siendo uno de los cuerpos cargados, se
pueden recibir descargas que pueden
ocasionar desde molestias leves hasta
descargas que pueden provocar la misma
muerte.
• Dependiendo de la diferencia de
potencial que se haya alcanzado, y de la
resistencia eléctrica del cuerpo, será la
cantidad de corriente que circulará por el
cuerpo hasta que se llegue al equilibrio
de cargas entre los dos cuerpos.
 Chispa eléctrica
• El riesgo mayor de la electricidad
estática es la producción de la chispa al
momento de la descarga, ya que puede
provocar explosiones e incendios si se
tiene una atmósfera inflamable
generada por vapor, gas, niebla o polvo
combustibles.
• Cuando los cuerpos se aproximan y su
diferencia de potencial es suficiente para
romper la rigidez dieléctrica del aire o
del medio aislante, se genera la chispa.
 Rayo
• La causa de los relámpagos y rayos, es la descarga de la
electricidad estática que se produce por fricción entre las
nubes y entre las nubes y la tierra, respectivamente. La
energía que se manifiesta en estos casos es millones de
veces mayor.
Valores de diferencia de potencial que se han
encontrado en algunas industrias
 Beneficios de disminuir el riesgo de
electricidad estática
• La protección de la vida humana es el principal objetivo.
• Menor inversión de capital en reconstrucción de edificios y
equipamiento debido a incendio o explosiones.
• Disminución de los costos de operación cuando se almacenan
materiales flamables.
• Disminución de las pérdidas de producción debido a incendios
o explosiones.
• Menor inversión en equipo electrónico sensible dañado por los
cambios rápidos de voltaje (transitorios al existir una descarga
electrostática).
• Eliminar la pérdida de datos almacenados electrónicamente
provocados por los transitorios.
 Como minimizar o eliminar el
riesgo
• Para minimizar o eliminar el riesgo, se debe de eliminar la acumulación
de cargas y automáticamente la diferencia de potencial. Con lo cual se
eliminan las descargas electrostáticas accidentales en humanos y la
generación de chispas, y por ende un posible iniciador de explosiones e
incendios.
• El propósito de las medidas de control es proporcionar un conducto
mediante el cual las cargas que se han separado puedan combinarse de
nuevo, antes de que sean alcanzados los potenciales que generen el
rompimiento del medio aislante y la generación de chispa o liberación de
la energía acumulada.
• Los medios de control están en función de las necesidades de los
procesos productivos y procedimientos de trabajo; las del medio
ambiente laboral y de sus instalaciones, y las que se requieran para
eliminar la electricidad estática generada por los propios trabajadores o
por descargas eléctricas atmosféricas.
 Como minimizar o eliminar el
riesgo
• La NOM-022-STPS-2008, Electricidad estática en los
centros de trabajo - Condiciones de seguridad, emitida
por la Secretaría del Trabajo y Previsión Social,
publicada en el Diario Oficial de la Federación de 7 de
noviembre de 2008, dispone se utilicen como medios
para su control:
• El control de la humedad relativa del ambiente laboral,
• La conexión a tierra de los elementos susceptibles de
generar o acumular electricidad estática,
• La instalación de pararrayos para la captura de las
descargas eléctricas atmosféricas.
 Humidificación
Muchos materiales aislantes como el papel o el concreto contienen
cierta cantidad de humedad en equilibrio con el aire que los rodea.
Esta humedad relativa controla la conductividad en la superficie de
estos materiales. A mayor humedad mayor conductividad. Por ejemplo
la conductividad de una placa de vidrio a un 50% de humedad relativa,
aumenta su conductividad unas 1000 veces en relación a cuando la
humedad relativa es del 20%. A mayor conductividad de los materiales
menor acumulación de cargas estáticas. Al haber mayor conductividad
los electrones encuentran un camino para regresar gradualmente a su
fuente eliminando su acumulación.
Este método es aplicable a centros de trabajo que se encuentran
dentro de edificios donde se puede controlar el ambiente y donde la
humedad no afecte la operación , producción o calidad del producto.
Es difícil determinar la humedad necesaria para controlar la
electricidad estática, pero se cree que si la humedad relativa se
mantiene en el rango de 60 a 70%, la acumulación estática no alcanza
proporciones peligrosas.
 Interconexión y conexión a tierra
• Muchos problemas de electricidad
estática pueden ser resueltos
interconectando las diferentes partes
del equipo y aterrizando el sistema
completo. Esto minimiza la diferencia
de potencial entre los objetos
conductores y previene la generación
de chispas entre los cuerpos

• Cuando tenemos un cuerpo cargado

y otro neutro (sin carga), separados
por un material aislante o de pobre
conducción, se presenta una
diferencia de potencial, como se
observa en la figura.
 Interconexión y conexión a tierra
• Cuando interconectamos los dos
cuerpos se igualan las cargas,
desaparece la diferencia de
potencial entre ellos pero
permanece el riesgo porque
permanece la diferencia de
potencial a tierra, aunque su valor
se divide a la mitad.

• Si ahora aterrizamos el conjunto, el

conjunto se descarga y desaparece
la diferencia de potencial a tierra y
por lo tanto el riesgo de descarga y
generación de chispa es
eliminado.
 Interconexión y conexión a tierra

• Según la norma IEEE 142, para realizar las

interconexiones y la puesta a tierra de los cuerpos que
generan electricidad estática, se puede utilizar cable del
calibre 6 o 4 AWG ya que las corrientes de descarga
gradual se encuentran en el orden de micro-amperes.
• Esta misma norma indica valores de hasta 1 mega-ohm
en la resistencia de tierra son adecuadas para drenar
satisfactoriamente la electricidad estática a tierra, por lo
que cualquier sistema de tierras que sea adecuado para
el sistema de potencia o de protección contra rayos es
adecuado para drenar la electricidad estática a tierra.
 Protección contra tormentas eléctricas
• En el caso de la protección contra descargas atmosféricas. De lo que se trata es
de captar la energía del rayo y conducirlo eficientemente a tierra, minimizando
los efectos por descargas directas en las instalaciones.
• La NOM-022-STPS-2008, Electricidad estática en los centros de trabajo -
Condiciones de seguridad, emitida por la Secretaría del Trabajo y Previsión
Social, indica que debe existir esta protección.
• La NMX-J-549-ANCE-2005, Sistema de protección contra tormentas eléctricas-
Especificaciones, materiales y métodos de medición, especifica los criterios de
diseño e instalación para un sistema de protección contra tormentas eléctricas.
• Esta norma Mexicana considera la aplicación de un sistema de protección
integral, compuesto por un sistema externo de protección contra tormentas
eléctricas el cual está formado por elementos para interceptar, conducir y
disipar la corriente de rayo; y un sistema interno, basado en uniones
equipotenciales, blindaje electromagnético, puesta a tierra y protección contra
voltajes transitorios que ingresan del exterior de la planta.
 Protección externa contra
tormentas eléctricas
• La NMX-J-549-ANCE-2005, Sistema de protección
contra tormentas eléctricas-Especificaciones,
materiales y métodos de medición, para la
protección contra impactos directos de rayo
utiliza únicamente como base el método de la
esfera rodante reconocido internacionalmente.
• El método consiste en rodar una esfera
imaginaria sobre tierra, alrededor y por encima
de la instalación a proteger o cualquier otro
objeto en contacto con la tierra, capaz de actuar
como un punto de intercepción de la corriente
de rayo. La esfera debe rodarse desde el nivel de
tierra hacia la estructura a proteger e instalar
una terminal aérea en el primer punto de
contacto con la estructura.
 Protección contra tormentas eléctricas
• Esta primer terminal aérea se conoce como
pivote, cuya altura debe ser suficiente para que
la esfera no toque la estructura cuando ésta se
apoye sobre la tierra y sobre la punta de la
terminal.
• Una vez especificado el primer punto , debe
rodarse la esfera por encima de la terminal aérea
pivote y hacia el techo de la estructura e
instalarse una terminal aérea de intercepción en
todos los puntos conde la esfera imaginaria
toque la estructura a proteger. Este proceso debe
mantenerse hasta cubrir la totalidad de la
estructura. El espacio comprendido bajo el
rodamiento de la esfera representa el volumen
protegido. El radio de la esfera y la altura de la
terminal sobre el plano a proteger dependen del
grado de protección que se desee.
 Tipos de terminal aérea
Las terminales aéreas indicadas en la norma pueden
ser:
• Elementos metálicos verticales.
• Cables aéreos tendidos horizontalmente.
• Una combinación de ambos
Estas terminales aéreas deben cumplir con las
siguientes especificaciones:
 Puesta a tierra de los pararrayos
Las terminales aéreas deben tener
conductores de bajada,
dependiendo de si son aislados o no
aislados pueden tener un conductor
o dos conductores de bajada como
mínimo, respectivamente, y estos
deben conectarse a un sistema de
puesta a tierra (SPT).
Este sistema de puesta a tierra,
desde el punto de vista de
protección contra tormentas
eléctricas, debe minimizar los
potenciales de paso y contacto para
reducir riesgos de electrocución y la
formación de arcos laterales entre
las partes metálicas que pongan en
peligro al personal y al equipo en la
trayectoria de los conductores de
bajada.
 Puesta a tierra de los pararrayos
El SPT debe integrarse por
un arreglo de tres electrodos
por cada conductor de
bajada cuando estos no se
interconecten entre si por
medio de un conductor
enterrado. Cuando los
electrodos de puesta a tierra
de los conductores de bajada
se interconecten entre si
mediante un conductor
enterrado, puede utilizarse
un arreglo de uno o más
electrodos de puesta a
tierra.
 Puesta a tierra de los pararrayos
El Sistema de Puesta a Tierra debe integrar, incluir e interconectar todos los sistemas dentro de la instalación
(SPTE, sistemas de energía eléctrica, sistemas de telecomunicaciones, descarga de electricidad estática, entre
otros), para tener una unión equipotencial.
La función de la unión equipotencial es reducir las diferencias de potencial generadas por rayo cuando éste
incide en los elementos de intercepción de un SEPTE, sobre o en las cercanías de la instalación. La diferencia
de potencial puede producir la circulación de corrientes indeseables y la generación de arcos eléctricos con el
riesgo de incendio y explosión en áreas peligrosas o bien algún daño físico tanto a los seres vivos como al
equipo.
 Protección interna contra
sobretensiones transitorias
• La figura ilustra un caso típico
de entrada y salida de servicios
aéreos o subterráneos (energía,
voz y datos, instrumentación y
control, tuberías metálicas,
entre otros). Estos servicios
proporcionan un camino para la
entrada de sobretensiones
transitorias. Esta condición
obliga al uso de dispositivos de
protección contra
sobretensiones transitorias con
el fin de proteger los equipos
electrónicos sensibles
instalados en el interior del
edificio.
 Protección interna contra
sobretensiones transitorias
• Los tipos de sobretensiones pueden
ser de línea a neutro (modo
común), línea a tierra (modo
común), Línea/neutro a tierra
(modo común) y línea a línea
(modo diferencial). En los
diagramas se muestran los
diagramas de modo diferencial y
modo común.
• Los tipos de protección
comúnmente usados son
supresores primarios y secundarios
utilizados para la protección de
equipos que utilizan alimentaciones
con corriente alterna, corriente
directa, línea conmutada, línea de
datos, instrumentación y control,
entre otros.
 Protección interna contra
sobretensiones transitorias

• Desde el punto de vista de

protección con supresores de
sobretensiones transitorias
(SSTT), la instalación eléctrica se
divide en tres categorías desde
la acometida del edificio o
estructura hasta el punto de
utilización de los equipos.
• Para la selección genérica de los
supresores debe observarse la
zona, la categoría, la magnitud
(tensión y corriente) y la forma
de onda.
• Los valores indicados en la tabla
son los mínimos requeridos para
la protección con supresores.
Diagrama ilustrativo para la
aplicación de supresores.
 Puesta a tierra para el interior del
edificio o estructura
• La puesta a tierra de los equipos eléctricos, electrónicos, estructuras
metálicas, tuberías, elevadores, etc., que se encuentran en el interior
del edificio o estructura, representa entre otras cosas, un medio de
seguridad, cuyo objetivo principal es garantizar la operación
confiable y la integridad física de los equipos ante condiciones
anormales, así como la integridad física de las personas.
• La instalación de supresores para la protección de equipo eléctrico y
electrónico sensible es indispensable, para garantizar la operación
confiable del equipo. La puesta a tierra para estos protectores debe
efectuarse en la barra de puesta a tierra de cada tablero o interruptor,
respetando el tamaño del conductor indicado por el fabricante y de
acuerdo con su clasificación. Para el caso de supresores para estructuras
o armarios de equipo electrónico, la puesta a tierra de estos protectores
debe realizarse en la barra de puesta a tierra del armario.
 Puesta a tierra para el interior del
edificio o estructura
• La puesta a tierra debe satisfacer lo indicado en la norma NMX-J-549-ANCE-2005, así
como lo indicado en la NOM-001-SEDE para instalaciones eléctricas. La distribución
debe tener un esquema como el siguiente
 Red de puesta a tierra
• Como ha podido observarse, la red de
puesta a tierra es un conjunto de
conductores, electrodos, accesorios y
otros elementos metálicos enterrados
que interconectados entre si, que
desde el punto de vista de seguridad
en el trabajo, tienen por objeto drenar
a tierra las corrientes de rayo y las
generadas por las cargas eléctricas
estáticas.
• Un sistema de puesta a tierra es el
conjunto de conductores y conexiones
que unen eléctricamente a la red de
puesta a tierra con la terminal aérea o
con la maquinaria, equipo o
instalaciones susceptibles de cargarse
con electricidad estática.
 Sistema de tierras en una
subestación eléctrica
• El sistema de tierras en una subestación eléctrica tiene la función de distribuir
las corrientes de falla a tierra sobre todo el área de la misma, de tal manera
que las voltajes que aparecen como caída de tensión no generen diferencias de
potencial peligrosos de paso (entre los pies) y de toque (entre una mano y los
pies), asegurando que estos valores queden dentro de los valores tolerables.
• La norma IEEE Std. 80.- Guide for safety in AC substation Grounding,
proporciona el método para el diseño de las mallas de tierra en subestaciones.
 Sistema de tierras en una
subestación eléctrica
• Dentro de la subestación,
todos los elementos
metálicos, incluyendo las
cercas perimetrales, que
normalmente no conducen
la corriente de carga pero
que son susceptibles de
conducir corriente de falla,
deben ser conectados a la
malla de tierra de la
subestación.
• En las figuras se observan algunos arreglos típicos de
conexión a tierra de los elementos de las
subestaciones.
 Evaluación de la resistencia de la
red de tierras
• Es en la NOM-022-STPS-2088 donde se pide realizar una evaluación de la
resistencia de la red de tierras, con la finalidad de verificar que la energía
estática está siendo literalmente “llevada a tierra”, es decir descargándose
y no se está almacenando en la maquinaria, equipo o en las sustancias.
• Asimismo, es necesario que en esta red de puesta a tierra se verifique que
haya continuidad con la finalidad de observar que efectivamente estén
conectados los componentes de la red de tierras.
• Por lo anterior cada año se solicita el registro de las mediciones de la
resistencia de la red de tierras.
 Evaluación de la resistencia de la
red de tierras
• El método que se debe emplear es
el de caída de potencial indicado en
la norma y se debe generar la
gráfica de las mediciones
efectuadas.
• Para los valores de continuidad
eléctrica de los puntos de conexión
del sistema se pueden presentar
valores en Ohms, o sólo indicarse si
presenta o no continuidad en cada
uno de los puntos de medición.
Ejemplo de interconexión de tierras
PREGUNTAS?
MUCHAS GRACIAS POR SU ATENCION!!!

ATTE.

EDGARDO KAT REYES

edgardo@[Link]
