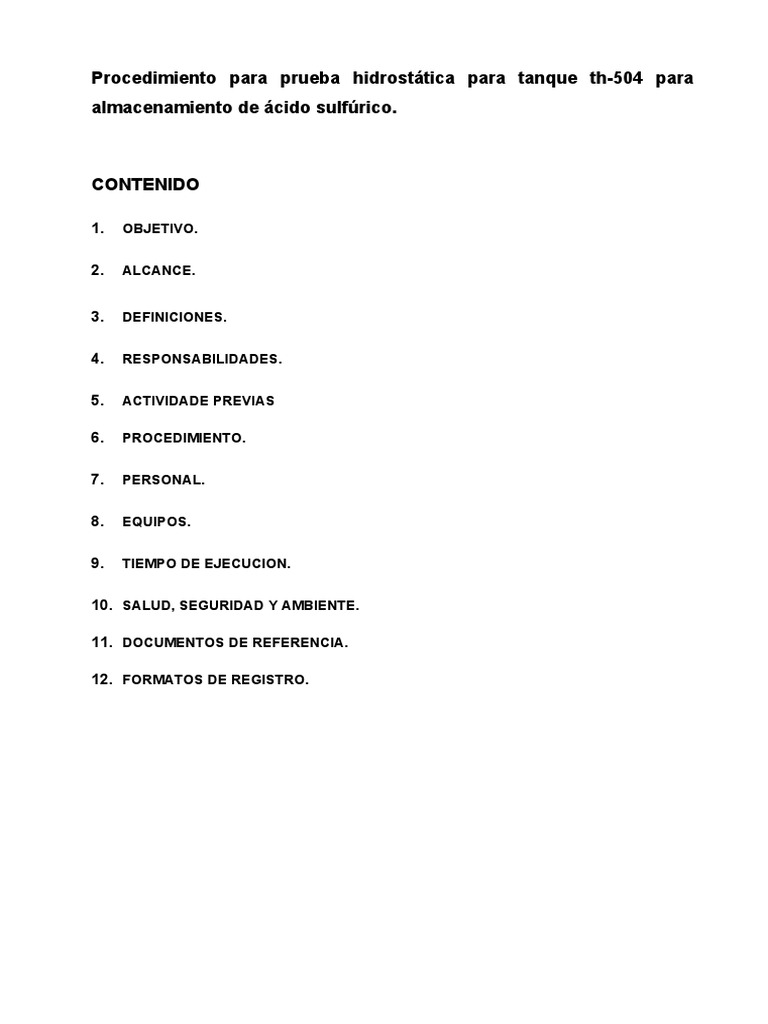

Procedimiento para prueba hidrostática para tanque th-504 para

almacenamiento de ácido sulfúrico.

CONTENIDO

1. OBJETIVO.

2. ALCANCE.

3. DEFINICIONES.

4. RESPONSABILIDADES.

5. ACTIVIDADE PREVIAS

6. PROCEDIMIENTO.

7. PERSONAL.

8. EQUIPOS.

9. TIEMPO DE EJECUCION.

10. SALUD, SEGURIDAD Y AMBIENTE.

11. DOCUMENTOS DE REFERENCIA.

12. FORMATOS DE REGISTRO.

 1.- OBJETIVOS.

Realizar prueba hidrostática con agua a Tanque para el almacenamiento de ácido sulfúrico con
TAG: TH-502 como se indica el plano: TA-1251-SET-01.DWG.

2.- ALCANCE.

Ejecutar la Prueba hidrostática y de llenado de agua a a Tanque para el almacenamiento de ácido

sulfúrico con TAG: TH-502 como se indica el plano: TA-1251-SET-01.DWG.

3.- DEFINICIONES.

PH: Prueba Hidrostática o Prueba de Estanqueidad del Tanque.

DT: Desinfección del Tanque

Prueba de Llenado: Se realiza a presión atmosférica para verificar la estanqueidad del Tanque.

El Inspector de Prueba de Llenado y Estanqueidad: Profesional responsable de la Prueba de

Llenado y Estanqueidad del Tanque por parte de la contratista maxiweld, además velara por la
idoneidad de los equipos de bombeo para el llenado del tanque, y certificará que la prueba de
estanqueidad sea llevada a cabo de acuerdo a los códigos y especificaciones aplicables al
proyecto y ejecutadas de acuerdo a las facilidades en el sitio.

4.- RESPONSABILIDADES.

El Residente de Obra de maxiweld será responsable de:

 Solicitar los permisos de trabajo, verificar el personal, equipos, materiales y herramientas
necesarias previas a la ejecución de los trabajos por parte de la contratista; así como
también el cumplimiento de las disposiciones emitidas en las normas, especificaciones
aplicables y el procedimiento correspondiente para este trabajo.

 Verificar que todas las actividades mecánicas de ubicación, alineamiento y montaje de los
spools, válvulas, y accesorios sean las correctas de acuerdo a los diagramas de interconexión
de líneas de tuberías para el llenado del tanque de almacenamiento de agua EBAT, además
de las líneas de interconexión de tuberías de drenaje o desagüe y línea de interconexión de
tubería referida a la succión de la casa de bombas y demás planos proporcionados por
ingeniería del proyecto.

 Verificar la existencia y disponibilidad la cantidad de producto 244 galones de Hipoclorito de

Sodio con una concentración del 12.50%, producto que se utilizará para la desinfección del
tanque de almacenamiento de agua EBAT, para cumplir con la dosificación de 50 ppm, 244
galones
El Supervisor SSA de maxiweld será responsable de:
 Evaluar los riesgos que se puedan producir durante la ejecución del trabajo.
 Verificar los procedimientos, el buen estado de los equipos y herramientas a ser utilizados
en los trabajos.
 Verificar que el personal cuente con el equipo de protección personal.
 Verificar permanentemente todas las actividades.
 Verificar la señalética adecuada.
 Verificar la delimitación del área de pruebas con cinta de peligro
 Verificar la disponibilidad de iluminación para las actividades nocturnas de inspección.

El Qa/Qc Mecánico o Inspector de Pruebas es responsable de:

 Verificar la correcta instalación de elementos nuevos, cumpliendo con las normas y

recomendaciones a través de los registros de inspección correspondientes.
 Verificar las facilidades disponibles en obra como los materiales, y agua requerida para la
ejecución de la prueba de llenado y estanqueidad del tanque TH-504.
 Verificar que la bomba para el llenado del tanque este en buenas condiciones de
operación y funcionamiento.

5.- ACTIVIDADES PREVIAS.

 Informar, planificar, verificar y coordinar con personal de Fiscalización Civil, Mecánica y

Eléctrica, el trabajo a realizar.
 Verificar el cumplimiento de los permisos de trabajo correspondientes, charla técnica y de
seguridad.
 Inspeccionar equipos, materiales, herramientas y consumibles requeridos para el trabajo.
 Verificar que no exista personal en el interior del tanque de almacenamiento antes de
hermetizarlo.
 Verificar el cierre de la tapa del acceso al tanque, además del registro de torque o ajuste
de la junta apernada.
 Verificar que estén instaladas bridas ciegas en todas las bocas de acceso al tanque
(reboce y ozonización) además de sus respectivos registros de torque o ajuste de junta
apernada.
 Verificar la hermeticidad en la línea de desagüe o drenaje del tanque de almacenamiento.
 Verificar que únicamente este personal técnico responsable de la prueba de llenado y
desinfección del tanque de almacenamiento en el área donde se va a realizar la prueba
además del equipo de bombeo para el llenado del tanque.
 Confirmar el ingreso de los tanqueros para el abastecimiento de agua potable requerida
para llenado del tanque de almacenamiento.
6.- PROCEDIMIENTO PARA PRUEBA DE LLENADO.

1. Para el inicio de las actividades se procederá a llenar el permiso de trabajo, el análisis de

trabajo seguro o análisis de riesgo, y de acuerdo a esto se realizará una re-inducción del
procedimiento a ser ejecutado a todo el personal involucrado.
2. Se instalarán bridas ciegas en todas las bocas de acceso del tanque de almacenamiento,
líneas de interconexión de tuberías del tanque y línea de tubería de interconexión de
reboce.
3. Se verificará el torque y ajuste de todas las juntas apernadas en la línea de interconexión
de tubería de conducción de agua entre el tanque de almacenamiento y la casa de
bombas (línea de succión) y confirmar el cierre de la válvula de mariposa designada en
el plano.
4. Se verificará el torque y ajuste de todas las juntas apernadas en la línea de interconexión
de tubería de conducción de agua de la línea de drenaje del tanque de almacenamiento
de agua y confirmar el cierre de las válvulas de compuerta designada en el plano,
además de la válvula en la cámara de desagüe.
5. Se levantará un registro de torque de todas las juntas apernadas en cada una de las
líneas de interconexión de tuberías a ser realizada la prueba de llenado hidrostática.
6. Se inicia el llenado con agua del primer anillo del tanque. El proceso de llenado debe ser
continuo con una rata lineal para cumplir con los tiempos recomendados para el tanque.
7. Se verifica que el nivel para cada anillo se mantenga constante sin registrar fugas, si no
registra variación de nivel en la prueba de llenado. Durante el proceso de llenado se
tomarán lecturas de niveles para verificar posibles asentamientos que se puedan
generar en la cimentación.
8. Verificar la prueba de estanqueidad del tanque de almacenamiento en el primer anillo y
se da por aceptada.
9. En el caso de presenciarse pérdidas de nivel producto de fugas, se debe identificar en los
puntos por donde existen fugas y proceder a su reparación o reinstalación anillo por
anillo.
10. Verificar el comportamiento de las juntas apernadas y de ser necesario realizar los
respectivos ajustes para evitar fugas. Además, que no exista presencia de fugas en el
perímetro del primer anillo ni en las juntas apernadas
11. Luego de ese intervalo de tiempo se verificará el comportamiento, además de la no
existencia de fugas tanto en el tanque.
12. Finalmente, una vez concluida satisfactoriamente la prueba de llenado o estanqueidad
del tanque de almacenamiento, esta debe liberarse gradualmente y proceder al drenado
del tanque de almacenamiento, para cada caso en particular, el agua será drenada al
sistema de desagüe más próximo.
13. Se debe completar el Dossier de Prueba de llenado o estanqueidad del tanque de
almacenamiento con los certificados y registros de prueba cada uno con el cual se
adjunta, y se definen perfectamente los resultados, el alcance de la prueba y fecha de la
prueba además de las firmas de los responsables del proyecto.

7.- PERSONAL QUE INTERVIENE.

Para la realización de la prueba hidrostática, maxiweld, proveerá del siguiente personal:

 Cargo Cantidad
Supervisor de Obra 1
Supervisor de Seguridad 1
Supervisor Mecánico QaQc 1
Técnico de Prueba
1
Hidrostática
Montador Mecánico 1
Tubero 1
Ayudantes Mecánicos 2

Es importante indicar que los trabajos de inspección para la ejecución de la prueba de

llenado o estanqueidad se los realizaran anillo por anillo del tanque de almacenamiento
EBAT

8.- EQUIPOS.

Los equipos que se utilizarán para este trabajo son:

Equipo Cantidad
Camioneta Doble Cabina 4x4 1
Caja de herramientas con llaves
1
mixtas
Juego de llaves de golpe 1
Linterna tipo luz blanca 2
Torquímetro con multiplicador 1
Bomba de Agua para el llenado 1
Tanquero de agua 8m3 84

TIEMPO DE EJECUCIÓN.
 El tiempo estimado para la realización de los trabajos es mientras dure el tiempo de
llenado anillo por anillo tomando un breve para las respectivas inspecciones de las
juntas apernadas entre anillos, 30 min. A 3.5 kg a partir de que Fiscalización autorice el
inicio de la prueba de llenado y estanqueidad o prueba hidrostática del tanque de
almacenamiento.

10.- SEGURIDAD, SALUD Y AMBIENTE

 Se analizará con el personal los riesgos potenciales llenando el registro ATS (JRA).
 Es obligatorio el uso del equipo de protección personal tales casco, gafas de seguridad,
guantes de maniobra, tapones auditivos y sus respectivos chalecos con rayas reflectivas;
si las condiciones del clima amerita se utilizaran botas de caucho e impermeables.
 El área de trabajo debe mantenerse debidamente señalizado y delimitado, durante el
tiempo de ejecución del trabajo.
 En caso de realizarse las inspecciones de la prueba de llenado y estanqueidad o prueba
 hidrostática en horario nocturno se deberá proveer de iluminación provisional en el
área de pruebas en el caso de no existir.
 Designar un punto de hidratación para el personal que ejecutará las pruebas
hidrostáticas.
 Al finalizar la prueba hidrostática, se realizará los trabajos de limpieza general del área.
 Se dispondrá la evacuación del agua una vez haya sido aceptada la prueba hidrostática.
