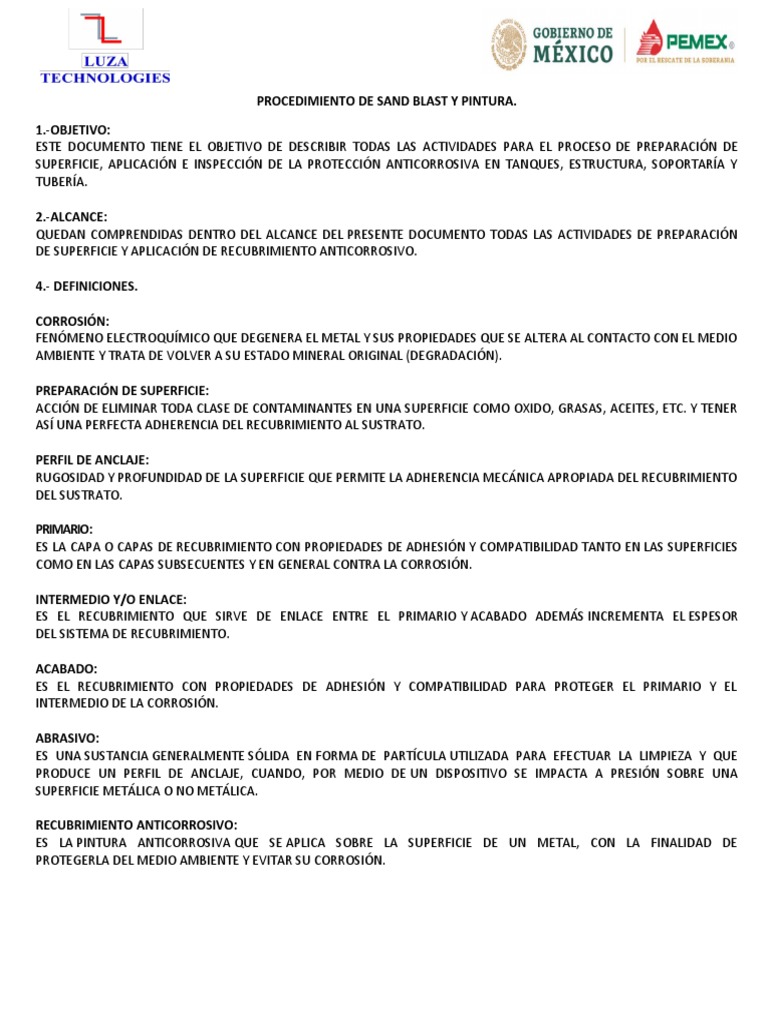

PROCEDIMIENTO DE SAND BLAST Y PINTURA.

1.-OBJETIVO:
ESTE DOCUMENTO TIENE EL OBJETIVO DE DESCRIBIR TODAS LAS ACTIVIDADES PARA EL PROCESO  DE PREPARACIÓN DE
SUPERFICIE, APLICACIÓN E INSPECCIÓN DE LA PROTECCIÓN ANTICORROSIVA EN TANQUES, ESTRUCTURA, SOPORTARÍA Y
TUBERÍA.

2.-ALCANCE:
QUEDAN COMPRENDIDAS DENTRO DEL ALCANCE DEL PRESENTE DOCUMENTO TODAS LAS ACTIVIDADES DE PREPARACIÓN
DE SUPERFICIE Y APLICACIÓN DE RECUBRIMIENTO ANTICORROSIVO.

4.- DEFINICIONES.

CORROSIÓN:
FENÓMENO ELECTROQUÍMICO QUE DEGENERA EL METAL Y SUS PROPIEDADES QUE SE ALTERA AL CONTACTO CON EL MEDIO
AMBIENTE Y TRATA DE VOLVER A SU ESTADO MINERAL ORIGINAL (DEGRADACIÓN).

PREPARACIÓN DE SUPERFICIE:
ACCIÓN DE ELIMINAR TODA CLASE DE CONTAMINANTES EN UNA SUPERFICIE COMO OXIDO, GRASAS, ACEITES, ETC. Y TENER
ASÍ UNA PERFECTA ADHERENCIA DEL RECUBRIMIENTO AL SUSTRATO.

PERFIL DE ANCLAJE:
RUGOSIDAD Y PROFUNDIDAD DE LA SUPERFICIE QUE PERMITE LA ADHERENCIA MECÁNICA APROPIADA DEL RECUBRIMIENTO
DEL SUSTRATO.

PRIMARIO:
ES LA CAPA O CAPAS DE RECUBRIMIENTO CON PROPIEDADES DE ADHESIÓN Y COMPATIBILIDAD TANTO EN LAS SUPERFICIES
COMO EN LAS CAPAS SUBSECUENTES Y EN GENERAL CONTRA LA CORROSIÓN.

INTERMEDIO Y/O ENLACE:

ES EL RECUBRIMIENTO QUE SIRVE DE ENLACE ENTRE EL PRIMARIO Y ACABADO ADEMÁS INCREMENTA EL ESPESOR
DEL SISTEMA DE RECUBRIMIENTO.

ACABADO:
ES EL RECUBRIMIENTO CON PROPIEDADES DE ADHESIÓN Y COMPATIBILIDAD PARA PROTEGER EL PRIMARIO Y EL
INTERMEDIO DE LA CORROSIÓN.

ABRASIVO:
ES UNA SUSTANCIA GENERALMENTE SÓLIDA EN FORMA DE PARTÍCULA UTILIZADA PARA EFECTUAR LA LIMPIEZA Y QUE
PRODUCE UN PERFIL DE ANCLAJE, CUANDO, POR MEDIO DE UN DISPOSITIVO SE IMPACTA A PRESIÓN SOBRE UNA
SUPERFICIE METÁLICA O NO METÁLICA.

RECUBRIMIENTO ANTICORROSIVO:
ES LA PINTURA ANTICORROSIVA QUE SE APLICA SOBRE LA SUPERFICIE DE UN METAL, CON LA FINALIDAD DE
PROTEGERLA DEL MEDIO AMBIENTE Y EVITAR SU CORROSIÓN.
SISTEMA DE RECUBRIMIENTO ANTICORROSIVO:
ES LA UNIÓN INTEGRAS DE DOS O MÁS RECUBRIMIENTOS ANTICORROSIVOS PARA FORMAR UNA BARRERA PROTECTORA DE
UN SUSTRATO METÁLICO.

LIMPIEZA CON ABRASIVO A CHORRO:
ES LA LIMPIEZA Y RUGOSIDAD DE LA SUPERFICIE PRODUCIDA POR EL EXISTENTE EN IMPACTO A ALTA VELOCIDAD DEL
ABRASIVO EL CUAL ES EMPUJADO POR UNA DESCARGA DE AIRE PRESURIZADO, SE CONDUCE A TRAVÉS DE UNA
MANGUERA DE ALTA PRESIÓN PARA FINALMENTE SALIR POR UNA BOQUILLA CON TAL FUERZA DE UNA RUEDA CENTRIFUGA
DE LIMPIEZA.

LIMPIEZA MANUAL:
ES LA ELIMINACIÓN DE CONTAMINANTES UNA SUPERFICIE METÁLICA QUE SE VA A RECURRIR MEDIANTE HERRAMIENTA
MANUAL COMO CEPILLO DE ALAMBRE DE ACERO, LIJA, ESPÁTULA O CUÑA Y/O HERRAMIENTA NEUMÁTICA O ELÉCTRICA
PULIDORA/CARDA.

DFT:
ESPESOR DE PELÍCULA SECA DE RECUBRIMIENTO DESPUÉS DE HABER SIDO ENDURECIDO A UN ESTADO SÓLIDO.

WFT:
 ESPESOR DE PELÍCULA HÚMEDA, ESPESOR DE PELÍCULA DE RECUBRIMIENTO MIENTRAS ESTÁ EN ESTADO LÍQUIDO.

AMBIENTE:
ES EL MEDIO FÍSICO QUE RODEA A LA SUPERFICIE METÁLICA A PROTEGER.

CONTAMINACIÓN VISIBLE:
SON TODOS AQUELLOS CONTAMINANTES QUE SE PUEDEN VER A SIMPLE VISTA, ENCONTRADOS EN LA SUPERFICIE QUE SE
VA A TRATAR, TALES COMO OXIDO, CASCARILLA DE LAMINACIÓN, PINTURA VIEJA, GRASA, ACEITE O CUALQUIER OTRO
MATERIAL EXTRAÑO.

ESPESOR FINAL:
GROSOR DE LA PELÍCULA SECA DEL RECUBRIMIENTO QUE SE OBTIENE DESPUÉS DE LA APLICACIÓN.

PUNTOS DE ALFILER:
PEQUEÑOS ORIFICIOS EN EL REVESTIMIENTO QUE ATRAVIESAN EL ESPESOR DE LA PELÍCULA HASTA ALCANZAR EL METAL
BASE.

METODOLOGIA:
INTERIOR Y EXTERIOR DE TANQUES, ESTRUCTURA, LÍNEAS DE TUBERÍA, ACCESORIOS, UNIONES SOLDADAS, SOPORTARÍA,
ETC. DEBERÁN RECIBIR LA PROTECCIÓN ANTICORROSIVA CORRESPONDIENTE, CONFORME A PROCEDIMIENTO Y
ESPECIFICACIONES. EL PERSONAL QUE DESARROLLARÁ LAS ACTIVIDADES DE SAND BLAST Y PINTURA, PREVIO AL INICIO DE
LAS ACTIVIDADES DE RECUBRIMIENTO SERÁ ENTRENADO EVALUADO Y CALIFICADO, PARA DEMOSTRARLA CAPACIDAD EN EL
USO, MANEJO DE LOS EQUIPOS A UTILIZAR, ASÍ COMO LA PREPARACIÓN, APLICACIÓN DEL RECUBRIMIENTO Y MANEJO DE
FICHAS TÉCNICAS DEL FABRICANTE DE LOS RECUBRIMIENTOS. SE DEBERÁ TENER DISPONIBLE EN SITIO TODA LA
INFORMACIÓN REFERENTE A LA APLICACIÓN DEL PRODUCTO POR PARTE DEL PROVEEDOR. EL MISMO PRODUCTO
DE RECUBRIMIENTO SERÁ USADO TAMBIÉN PARA LAS REPARACIONES DE TODOS LOS DAÑOS ENCONTRADOS EN LA CAPA
APLICADA DE FÁBRICA EN TUBERÍAS Y ACCESORIOS.
LIMPIEZA CON ABRASIVO:
SE REFIERE A LA LIMPIEZA DE SUPERFICIES METÁLICAS APLICANDO UN CHORRO DE ABRASIVOS A PRESIÓN. LOS GRADOS
DE LIMPIEZA QUE SE PUEDEN OBTENER SON LOS SIGUIENTES.

METAL BLANCO (SSPC-SP-5):

PREPARACIÓN DE SUPERFICIE O LIMPIEZA CON CHORRO DE ABRASIVO CONOCIDO COMO GRANALLADO O ARENADO -
GRADO METAL BLANCO.

ESTE TIPO DE LIMPIEZA, UTILIZA CUALQUIER TIPO DE ABRASIVO PROYECTADO A PRESIÓN PARA LIMPIAR LA SUPERFICIE, A
TRAVÉS DE ESTE MÉTODO, SE ELIMINA TODA LA ESCAMA DE LAMINACIÓN, ÓXIDO, PINTURA Y CUALQUIER MATERIAL
INCRUSTANTE.

LA SUPERFICIE DEBE VERSE LIBRE DE ACEITE, GRASA, POLVO, ÓXIDO, CAPA DE LAMINACIÓN RESTOS DE PINTURA SIN
EXCEPCIONES. ES UTILIZADA DONDE LAS CONDICIONES SON EXTREMADAMENTE SEVERAS, CON CONTAMINANTES ÁCIDOS,
SALES EN SOLUCIÓN, ETC.

COMERCIAL (SSPC-SP-6):
PREPARACIÓN DE SUPERFICIE O LIMPIEZA CON CHORRO DE ABRASIVO CONOCIDO COMO GRANALLADO O ARENADO -
GRADO COMERCIAL.

ESTE TIPO DE LIMPIEZA, UTILIZA ALGÚN TIPO DE ABRASIVO A PRESIÓN PARA LIMPIAR LA SUPERFICIE, A TRAVÉS DE ESTE
MÉTODO, SE ELIMINA TODA LA ESCAMA DE LAMINACIÓN, ÓXIDO, PINTURA Y CUALQUIER MATERIAL INCRUSTANTE.

LA SUPERFICIE DEBE VERSE LIBRE DE ACEITE, GRASA, POLVO, ÓXIDO Y LOS RESTOS DE CAPA DE LAMINACIÓN NO DEBEN
SUPERAR AL 33% DE LA SUPERFICIE EN CADA PULGADA CUADRADA DE LA MISMA. LOS RESTOS DEBEN VERSE SÓLO COMO
DE DISTINTA COLORACIÓN. GENERALMENTE SE LO ESPECIFICA EN AQUELLAS ZONAS MUY POCO SOLICITADAS SIN
AMBIENTES CORROSIVOS.

RAFAGA (SSPC-SP-7):
PREPARACIÓN DE SUPERFICIE O LIMPIEZA CON CHORRO DE ABRASIVO CONOCIDO COMO GRANALLADO O ARENADO RÁPIDO
O RÁFAGA.

ESTE TIPO DE LIMPIEZA, UTILIZA ALGÚN TIPO DE ABRASIVO A PRESIÓN PARA LIMPIAR LA SUPERFICIE, A TRAVÉS DE ESTE
MÉTODO, SE ELIMINA CASCARA DE LAMINACIÓN, ÓXIDO, PINTURA Y CUALQUIER MATERIAL INCRUSTANTE.

LA SUPERFICIE DEBE VERSE LIBRE DE ACEITE, GRASA, POLVO, CAPA SUELTA DE LAMINACIÓN, ÓXIDO SUELTO Y CAPAS DE
PINTURA DESPRENDIDAS. CONSERVA LA CAPA DE LAMINACIÓN DONDE ESTÁ FIRMEMENTE ADHERIDA. ESTAS PARTES NO
DEBEN DESPRENDERSE MEDIANTE UN OBJETO PUNZANTE. ES UTILIZADO SÓLO EN LOS CASOS DE CONDICIONES MUY POCO
SEVERAS Y PRESENTARÁ ÁREAS DE PROBABLES FALLAS.

METAL CASI BLANCO (SSPC-SP-10):

PREPARACIÓN DE SUPERFICIE O LIMPIEZA CON CHORRO DE ABRASIVO CONOCIDO COMO GRANALLADO O ARENADO SEMI
BLANCO.
ESTE TIPO DE LIMPIEZA, UTILIZA ALGÚN TIPO DE ABRASIVO A PRESIÓN PARA LIMPIAR LA SUPERFICIE, A TRAVÉS DE ESTE
MÉTODO, SE ELIMINA TODA LA ESCAMA DE LAMINACIÓN, ÓXIDO, PINTURA Y CUALQUIER MATERIAL INCRUSTANTE.
LA SUPERFICIE DEBE VERSE LIBRE DE ACEITE, GRASA, POLVO, ÓXIDO, CAPA DE LAMINACIÓN, RESTOS DE PINTURA Y OTROS
MATERIALES EXTRAÑOS. SE ADMITE HASTA UN 5% DE RESTOS DE CONTAMINANTES QUE PUEDEN APARECER SÓLO COMO
DISTINTA COLORACIÓN EN CADA PULGADA CUADRADA DE LA SUPERFICIE.

ES LA ESPECIFICACIÓN MÁS COMÚNMENTE UTILIZADA. REÚNE LAS CARACTERÍSTICAS DE BUENA PREPARACIÓN Y RAPIDEZ
EN EL TRABAJO. SE LO UTILIZA PARA CONDICIONES REGULARES A SEVERAS.

MATERIALES:
LOS ABRASIVOS DEBERÁN SER UNA MEZCLA APROPIADA DE ARENA SILICA QUE PRODUZCA UN PERFIL ANGULAR SOBRE
LA SUPERFICIE.

EQUIPO:
SE DEBERÁ DE CONTAR CON UN COMPRESOR QUE DÉ UN GASTO MÍNIMO CONTINÚO DE 7 M³/MIN. DE AIRE A UNA
PRESIÓN DE 100 LB/PULG2 MÍNIMA. MANGUERA DE VINIL DE 1” A 1 ¼ Ø, LO SUFICIENTEMENTE LARGA PARA LLEGAR AL
PUNTO DE TRABAJO. REGULADOR DE PRESIÓN Y FILTRO SEPARADOR DE HUMEDAD Y OTRO PARA ACEITE Y GRASAS. OLLA
ALIMENTADORA DE ABRASIVO, QUE CONTENGA VÁLVULA REGULADORA, MANGUERA Y BOQUILLA TIPO VENTURI, CRIBA
PARA CLASIFICAR EL ABRASIVO.

EQUIPO DE AIRE RESPIRABLE:
PURIFICADOR DE AIRE QUE SUMINISTRE UN GASTO MÍNIMO DE 625 DM³/MIN POR PERSONA, ESCAFANDRA QUE CUBRA
COMPLETAMENTE LA CABEZA DEL OPERADOR CON ALIMENTACIÓN DE AIRE, GUANTES Y GAFAS PROTECTORAS. DELIMITAR
EL ÁREA DE TRABAJO

APLICACIÓN DE RECUBRIMIENTO:
UNA VEZ CUMPLIDOS LOS REQUISITOS DE PREPARACIÓN DE LA SUPERFICIE, LA APLICACIÓN DE LOS RECUBRIMIENTOS SE
EFECTUARÁ POR ASPERSIÓN

RECOMENDACIONES ANTES DE LA APLICACIÓN DEL RECUBRIMIENTO:

 EL EQUIPO DE APLICACIÓN DEBERÁ CONTAR CON MANÓMETROS Y VÁLVULAS REGULADORAS DE ENTRADA Y SALIDA
DE AIRE, VÁLVULA DE ALIVIO Y SEPARADOR DE HUMEDAD PARA ASEGURAR UN AIRE SECO Y LIMPIO.

 EL USO DE LOS ADELGAZADORES SERÁN LOS INDICADOS POR EL FABRICANTE DEL RECUBRIMIENTO.

 NUNCA DEBEN RECUBRIRSE SUPERFICIES MOJADAS O HÚMEDAS. EL LÍMITE DE HUMEDAD RELATIVA DEBE SER DE
ACUERDO A LO ESTABLECIDO EN LA HOJA DE DATOS DEL FABRICANTE DEL PRODUCTO A APLICAR.

 NO DEBERÁ APLICARSE PINTURA CUANDO LAS CONDICIONES AMBIENTALES NO SEAN ADECUADAS COMO LLUVIA,
NIEBLA, VIENTO EXCESIVO, O CUANDO OTRO TRABAJO PUEDA CAUSAR POLVOS O EMANACIONES QUE
CONTAMINEN LA PINTURA.

 NO SE DEBERÁ APLICAR PINTURA SI LA TEMPERATURA DEL SUSTRATO O SUPERFICIE ES MENOR DE 10°C O MAYOR A
50°C, A MENOS QUE LOS PRODUCTOS SEAN ESPECÍFICAMENTE ELABORADOS PARA APLICACIÓN A ALTAS O BAJAS
TEMPERATURAS.

 SE DEBE MONITOREAR CONTINUAMENTE DURANTE LA APLICACIÓN DE RECUBRIMIENTOS QUE LA HUMEDAD
RELATIVA SEA MENOR AL 85% Y QUE EL DIFERENCIAL ENTRE LA TEMPERATURA DE SUSTRATO Y LA TEMPERATURA
DE ROCIÓ (TS-TD) ES SIEMPRE MAYOR A TRES GRADOS CENTÍGRADOS (3°C).
CLASIFICACIÓN DE RECUBRIMIENTOS:

RP-4 B MODIFICADO PRIMARIO INORGÁNICO RICO EN ZINC, AUTOCURANTE BASE SOLVENTE.

RP-6 MODIFICADO PRIMARIO EPÓXICO-POLIAMIDA DE DOS COMPONENTES.
RP-10 MODIFICADO EPÓXICO ADUCTO-AMINA DE DOS COMPONENTES
RECUBRIMIENTO EPÓXICO O POLIURETANO ANTICORROSIVO 100%
RP-13
PRIMARIOS SÓLIDOS
PRIMARIO EPÓXICO CATALIZADO DE ALTOS SÓLIDOS DE DOS
RP-15
COMPONENTES.
RP-21 RECUBRIMIENTO EPÓXICO 100% SÓLIDOS DE DOS COMPONENTES.
RP-22 PRIMARIO EPÓXICO RICO EN ZINC DE DOS O TRES COMPONENTES.
RP-23 PRIMARIO EPÓXICO RICO EN ZINC DE DOS Ó TRES COMPONENTES.
ENLACE EPÓXIDO CATALIZADO CICLOALIFÁTICO CON PIGMENTO
RI-35
ALUMINIO, AUTOIMPRIMANTE.
ENLACE EPÓXIDO MODIFICADO AUTOIMPRIMANTE DE DOS
INTERMEDIOS RI-41
COMPONENTES.
ENLACE DE POLIURETANO O EPÓXIDO ELASTOMÉRICO ALTOS SÓLIDOS
RI-43
DE DOS COMPONENTES.
ACABADO EPÓXICO CATALIZADO POLIAMIDA DE DOS COMPONENTES
RA-26 MODIFICADO
ALTOS SÓLIDOS.
RA-28 MODIFICADO ACABADO POLIURETANO ACRÍLICO ALIFÁTICO DE DOS COMPONENTES.
ACABADO EPÓXICO CATALIZADO ADUCTO-AMINA DE DOS
ACABADOS RA-29 MODIFICADO
COMPONENTES ALTOS SÓLIDOS.
ACABADO EPÓXICO O ACRÍLICO POLISILOXANO DE DOS COMPONENTES
RA-35 ALTOS SÓLIDOS DE ALTA
RESISTENCIA.

CLASIFICACIÓN DE LOS RECUBRIMIENTOS ANTICORROSIVOS NUEVOS Y MODIFICADOS PARA CUMPLIR

NORMAS AMBIENTALES VIGENTES:

RECUBRIMIENTO ESPECIAL A BASE DE RESINA ACRÍLICA SILICONIZADA

RE-30 A
CON PIGMENTO DE ALUMINIO, QUE RESISTE TEMPERATURAS DE 353 K
MODIFICADO
HASTA 563 K. (DE 80 °C A 260 °C)
RECUBRIMIENTO ESPECIAL A BASE DE RESINA DE SILICÓN CON
RE-30 B
PIGMENTO DE ALUMINIO, PARA TEMPERATURAS DE 533 K HASTA 833 K.
MODIFICADO
(DE 260 °C A 560 °C)
RE-36 ESPECIAL RECUBRIMIENTO EPÓXICO 100 % SÓLIDOS DE DOS O TRES
ESPECIALES MODIFICADO COMPONENTES PARA ZONA DE MAREAS Y OLEAJES.
RE-37 ESPECIAL EPÓXICO FENÓLICO DE DOS COMPONENTES
ACABADO POLIURETANO O EPOXICO ELASTOMÉRICO ANTIDERRAPANTE
RE-38
DE DOS COMPONENTES
ACABADO POLISILOXANO DE DOS COMPONENTES PARA TEMPERATURAS
RE-39
DESDE 673 K HASTA 873 K (400 HASTA 600°C).
ACABADO POLISILOXANO DE DOS COMPONENTES PARA ALTAS
RE-41 ESPECIAL
TEMPERATURAS DESDE 353 K HASTA 673 K (80°C HASTA 400°C).
APLICACIÓN DE RECUBRIMIENTO PRIMARIO.

 EL RECUBRIMIENTO PODRÁ APLICARSE CON ASPERSIÓN CON O SIN AIRE, ASPERSIÓN EN CALIENTE O UNA
COMBINACIÓN DE ESTOS MÉTODOS. LOS RECUBRIMIENTOS PRIMARIOS DEBERÁN APLICARSE TAN PRONTO COMO
SEA POSIBLE DESPUÉS DE LA LIMPIEZA Y ANTES DE QUE SE PRESENTE UN DETERIORO POSTERIOR DE LA SUPERFICIE Y
CON MÁXIMO DE 4 HORAS DESPUÉS DE REALIZAR LA LIMPIEZA CON ABRASIVO.

 LA PINTURA DEBERÁ APLICARSE EN PELÍCULA CONTINUA DE ESPESOR UNIFORME, LIBRE DE DEFECTOS ENUNCIADOS
EN LA EN LAS ESPECIFICACIONES DEL CLIENTE.

 EL APLICADOR DEBERÁ CONTAR CON UN MEDIDOR DE PELÍCULA HÚMEDA "NORSDSON" PARA VERIFICAR EL
ESPESOR Y ASÍ GARANTIZAR EL ESPESOR DE LA PELÍCULA SECA QUE INDIQUEN LAS ESPECIFICACIONES DEL CLIENTE.

 SE DEBERÁN PROTEGER LAS SUPERFICIES RECIÉN PINTADAS EN CASO DE LLUVIAS, TOLVANERAS U OTROS
CONTAMINANTES MIENTRAS SE SECA, SE DEBERÁN COLOCAR LETREROS DE PINTURA FRESCA PARA QUE SE ENTERE
EL PERSONAL Y NO TOQUEN LOS ELEMENTOS PINTADOS.

 LOS ESPESORES DE PELÍCULA SECA DEBERÁN SER LOS RECOMENDADOS POR EL CLIENTE SEGÚN SU FICHA TÉCNICA.

TIEMPO DE SECADO.
DE ACUERDO CON LAS HOJAS DE DATOS Y RECOMENDACIONES ESPECÍFICAS DEL FABRICANTE.

INSPECCIÓN DE LA APLICACIÓN.

INSPECCIÓN DEL SISTEMA TOTAL.

ES RESPONSABILIDAD DEL CONTRATISTA REALIZAR LA INSPECCIÓN FINAL A TODO EL SISTEMA APLICADO, LA QUE
COMPRENDE LA VERIFICACIÓN DE QUE EL ESPESOR DE PELÍCULA SECA DEL SISTEMA TOTAL SEA EL ESPECIFICADO; QUE EL
COLOR DEL ACABADO SEA EL QUE SE ESPECIFICÓ INICIALMENTE; QUE FRANJAS Y MARCAS HAYAN SIDO COLOCADAS
ADECUADAMENTE.

INSPECCIÓN VISUAL.
EL CONTRATISTA DEBE REALIZAR UNA INSPECCIÓN VISUAL CON LA FINALIDAD DE IDENTIFICAR LOS DEFECTOS TÍPICOS, ASÍ
COMO LAS CAUSAS Y LA FORMA DE REPARACIÓN QUE SE INDICAN EN LA TABLA.

DESCRIPCIÓN CAUSA REPARACIÓN

ESCURRIDO. TAMBIÉN LLAMADO PISTOLA MUY CERCA DEL
ACORTINADO, FLUJO EXCESIVO DE SUSTRATO, DEMASIADO
RECUBRIMIENTO ADELGAZADOR, DEMASIADO
ANTES DEL CURADO, ELIMINAR EL
RECUBRIMIENTO O SUPERFICIE
EXCESO DE RECUBRIMIENTO Y
MUY LISA O BRILLANTE.
MODIFICAR LAS CONDICIONES DE
CÁSCARA DE NARANJA, PICOS Y RECUBRIMIENTO DEMASIADO
APLICACIÓN. DESPUÉS DEL LIJADO
VALLES EN LA SUPERFICIE, VISCOSO, PISTOLA MUY CERCA DE
SE DEBE DE APLICAR OTRA CAPA.
PARECIDOS A UNA CÁSCARA DE LA SUPERFICIE, EVAPORACIÓN
NARANJA. RÁPIDA DE SOLVENTE, BAJA
PRESIÓN DE AIRE, INAPROPIADA
ATOMIZACIÓN.
OJO DE PESCADO. SEPARACIÓN O APLICACIÓN SOBRE ACEITE, POLVO, REMOVER TODO EL
RESTIRADO DE LA PELÍCULA DE SILICÓN O RECUBRIMIENTO RECUBRIMIENTO DEL ÁREA
 RECUBRIMIENTO HÚMEDA, QUE INCOMPATIBLE. AFECTADA, LIMPIAR
DEJA DESCUBIERTA LA PELÍCULA PERFECTAMENTE Y APLICAR OTRA
INFERIOR O EL SUSTRATO. CAPA DE RECUBRIMIENTO.

POROS (PINHOLES). AGUJEROS INSUFICIENTE E INADECUADA ANTES DEL CURADO, CEPILLAR O

PEQUEÑOS Y PROFUNDOS ATOMIZACIÓN DEL LIJAR Y APLICAR NUEVA CAPA; YA
EXPONIENDO EL SUBSTRATO. RECUBRIMIENTO, PIGMENTO MAL CURADO, APLICAR UNA CAPA
INCORPORADO O CONTAMINACIÓN ADICIONAL.
DEL RECUBRIMIENTO.

PARTÍCULAS DE RECUBRIMIENTO ANTES DE CURAR, REMOVER CON

MEDIO SECAS DEPOSITADAS EN LA CEPILLO
SUPERFICIE. Y SOLVENTE; DESPUÉS DE CURADO,
SOBRE ASPERSIÓN.
LIJAR
Y APLICAR OTRA CAPA.

DEFECTOS TÍPICOS DURANTE LA APLICACIÓN.

DEFECTO CRITERIO OBSERVACIONES

COLGADO.
CÁSCARA DE NARANJA, PICOS Y NO SE ACEPTA NINGÚN
VALLES EN LA SUPERFICIE PORCENTAJE, POR MÍNIMO QUE
SE DEBE REPARAR.
OJO DE PESCADO. ESTE SEA.
POROS (PINOLES)
SOBREASPERSIÓN

MEDICIÓN DE ESPESORES EN PELÍCULA HÚMEDA.

EL CONTRATISTA DEBE REALIZAR LAS MEDICIONES DE ESPESORES DE PELÍCULA HÚMEDA, SIGUIENDO LAS INSTRUCCIONES
DE LOS MÉTODOS ASTM D-4414-95 Ó EQUIVALENTE

MEDICIÓN DE ESPESORES EN PELÍCULA SECA.

EL CONTRATISTA DEBE REALIZAR LA MEDICIÓN DE LOS ESPESORES DE PELÍCULA SECA APLICANDO EL MÉTODO ESTABLECIDO
EN LA NORMA ISO-2366.

MEDICIÓN E INSPECCIÓN DE PELÍCULA SECA.

AL TERMINAR LA APLICACIÓN DEL SISTEMA ANTICORROSIVO Y FINALIZADO EL PERÍODO DE TIEMPO ESPECIFICADO PARA EL
SECADO Y CURADO DEL SISTEMA, SE DEBEN EFECTUAR LAS SIGUIENTES PRUEBAS:

INSPECCIÓN VISUAL. IV
MEDICIÓN DE ESPESORES. ME
ADHERENCIA. AD
CONDUCTIVIDAD ELÉCTRICA. CE
TIPOS DE DEFECTOS NO ACEPTABLES.
LOS DEFECTOS COMUNES NO ACEPTABLES QUE SE DETECTAN POR INSPECCIÓN VISUAL, SE ENCUENTRAN LISTADOS EN LA
TABLA.

DEFECTO. DESCRIPCIÓN. CAUSAS.

LA PINTURA YA APLICADA
PRESENTA CUARTEADURAS QUE
ACOCODRILAMIENTO. ASEMEJAN A LA PIEL DE
COCODRILO. ES EL EFECTO DE UN SECADO
DEFICIENTE DE LA PELÍCULA PREVIO
FRACTURAS IRREGULARES Y A LA APLICACIÓN DE CAPAS
ANGOSTAS EN LA ÚLTIMA CAPA, SUBSECUENTES, CURADO A ALTA
AGRIETAMIENTO IMPERCEPTIBLE. QUE POR LO REGULAR NO LLEGA TEMPERATURA, ESPESOR ARRIBA
AL SUBSTRATO. DE LOS LÍMITES PERMISIBLES,
IMPACTO FÍSICO O
FRACTURAS IRREGULARES INCOMPATIBILIDAD ENTRE CAPAS.
PROFUNDAS DIRECTAS DE LA
AGRIETAMIENTO. PELÍCULA DE PINTURA HASTA EL
SUBSTRATO.

LA PRESENCIA DE HERRUMBRE,
ACEITE, GRASA POR DEBAJO DE LA
PELÍCULA APLICADA; LA EXISTENCIA
PEQUEÑAS ÁREAS DEFORMADAS
DE HUMEDAD EN LA LÍNEA DEL
AMPOLLAS SEMEJANTES A AMPOLLAS.
ROCIADOR O EL RECUBRIMIENTO
FUE APLICADO EN UNA SUPERFICIE
CALIENTE.

POR LA PRESENCIA DE
CONDENSACIÓN DE HUMEDAD
DEL MEDIO AMBIENTE, SOLVENTE
EL ACABADO PRESENTA FALTA DE
EVAPORADO EN UN AMBIENTE
DECOLORACIÓN COLOR EN LA SUPERFICIE.
HÚMEDO O CONDENSACIÓN EN
UNA SUPERFICIE FRÍA (SERVICIO A
BAJAS TEMPERATURAS).

LA ÚLTIMA CAPA EXPUESTA FUE

PREPARADA DE FORMA
INCONVENIENTE; FUERON
PÉRDIDA DE BRILLO Y SUPERFICIE UTILIZADOS SOLVENTES Y
CALÉO
CON POLVO. ADELGAZADORES EN PROPORCIÓN
INADECUADA; SE PRESENTAN
PROBLEMAS EN LA
RESINA.
PEQUEÑAS MARCAS UNIFORMES EN AIRE ATRAPADO DURANTE LA
BURBUJA
LA PELÍCULA. APLICACIÓN DE LA PINTURA.
DELAMINACIÓN FALTA DE ADHESIÓN ENTRE CAPAS MALA PREPARACIÓN DE LA
DE PINTURA O ENTRE LA PINTURA Y SUPERFICIE, APLICACIÓN FUERA DEL
 EL SUBSTRATO. TIEMPO ESPECIFICADO.
DEFECTOS TÍPICOS EN RECUBRIMIENTOS ANTICORROSIVOS.

DEFECTO. DESCRIPCIÓN. CAUSAS.

SUPERFICIE DE TEXTURA
LA PISTOLA SE ENCUENTRA A UNA
GRANULOSA CON UNA
DISTANCIA MAYOR A LA
RUGOSIDAD PARECIDA A LA DE LARECOMENDADA PARA LA
ATOMIZACIÓN SECA LIJA; SE PRESENTA
APLICACIÓN DE PINTURA; LAS
PRINCIPALMENTE CON
PARTÍCULAS DEL RECUBRIMIENTO
RECUBRIMIENTOS DE INORGÁNICOSLLEGAN PARCIALMENTE SECAS LA
DE ZINC. SUPERFICIE.
SECCIONES CON CONTAMINANTES LA APLICACIÓN FUE LLEVADA A
INCRUSTACIONES DE
INCRUSTADOS EN LA PELÍCULA. CABO SOBRE ESTRATOS DE POLVO Y
CONTAMINANTES.
CONTAMINANTES.
SE FORMAN CAVIDADES ENTRE LAS LA APLICACIÓN SE HIZO SOBRE UNA
PELÍCULAS QUE SE ASEMEJAN A SUPERFICIE CONTAMINADA CON
HOYOS O DEPRESIONES ACEITE, HUMEDAD, SUCIEDAD,
OJO DE PESCADO. PROFUNDAS DE PINTURA. SILICONES Y OTROS
CONTAMINANTES,
ASÍ COMO RECUBRIMIENTOS
INCOMPATIBLES.
ES UN AGRIETAMIENTO QUE ESPESOR DE PELÍCULA POR ARRIBA
OCURRE DURANTE EL SECADO DEL DE LÍMITE PERMISIBLE O
RECUBRIMIENTO SEMEJANTE AL CONTAMINACIÓN DE LA SUPERFICIE
GRIETA DE DESECACIÓN.
LODO SECO AGRIETADO; POR LO POR ACEITE O AGUA.
REGULAR SE PRESENTA EN
INORGÁNICOS DE ZINC.
CAVIDADES EN LA SUPERFICIE, APLICACIÓN INCORRECTA DEBIDO A
APARIENCIA SIMILAR A LA CÁSCARA QUE LA ATOMIZACIÓN SE HACE
CÁSCARA DE NARANJA. DE NARANJA. CON POCA PRESIÓN;
EVAPORACIÓN RÁPIDA DEL
SOLVENTE.
SE PRESENTAN DEPÓSITOS DE LAS PARTÍCULAS DEL
SOBRE ATOMIZACIÓN. HUMEDAD O PARTÍCULAS DEL RECUBRIMIENTO SE AGLOMERAN
RECUBRIMIENTO SECAS. EN LA SUPERFICIE.
CAVIDADES DE TAMAÑO SOBRE APLICACIÓN DEL
SUFICIENTE PARA ATRAVESAR UNA RECUBRIMIENTO, SOLVENTE
POROS. O VARIAS CAPAS Y SE LOCALIZAN EN ATRAPADO O EL RECUBRIMIENTO
LA SUPERFICIE. ES APLICADO EN SUPERFICIES
CALIENTES.
DISCONTINUIDADES DEBIDO A
CAVIDADES OXIDADAS EN LA POROS, BORDES AFILADOS Y
PUNTOS DE HERRUMBRE
SUPERFICIE. RESTOS DE SOLDADURA, ENTRE
OTROS.
MANCHAS, DESPRENDIMIENTOS Y DEMASIADO FLUIDO O MATERIAL EXCESO DE ADELGAZADOR,
RELLENO EN LA SUPERFICIE VERTICAL. ADELGAZADOR INADECUADO,
ESPESOR DE PELÍCULA POR ARRIBA
 DE LOS LÍMITES PERMITIDOS,
CONDICIONES INICIALES DE
APLICACIÓN NO ADECUADAS.
PELÍCULA APARENTEMENTE SECA TIEMPO DE SECADO INSUFICIENTE,
POR LA SUPERFICIE, PERO EL BAJA
RECUBRIMIENTO BAJO ELLA SE TEMPERATURA, CONTAMINACIÓN
ABLANDAMIENTO
ENCUENTRA BLANDO; AL CON AGUA Y ACEITE, ESPESOR DEL
PRESIONAR CON EL DEDO PULGAR; RECUBRIMIENTO EXCESIVO,
QUEDA PLASMADA LA HUELLA. MEZCLA DEFICIENTE.
LOS RECUBRIMIENTOS TIENEN DEMASIADO ADELGAZADOR;
PENETRACIÓN PARCIAL; LA TIEMPO DE SECADO INSUFICIENTE,
EFECTO ADHERENTE SUPERFICIE SE ENCUENTRA SECA, BAJA TEMPERATURA, VENTILACIÓN
PERO AL TOCARLA SE ASEMEJA A INSUFICIENTE.
UNA CINTA ADHESIVA.
RECUBRIMIENTO APLICADO SOBRE
OTRO SIN CURAR, DEMASIADA
VISCOSIDAD, CLIMA EXTREMOSO,
CORRUGADO SUPERFICIE RUGOSA Y ÁSPERA. SOLVENTE CONCENTRADO
APLICADO CON PINTURA
INCOMPATIBLE.
