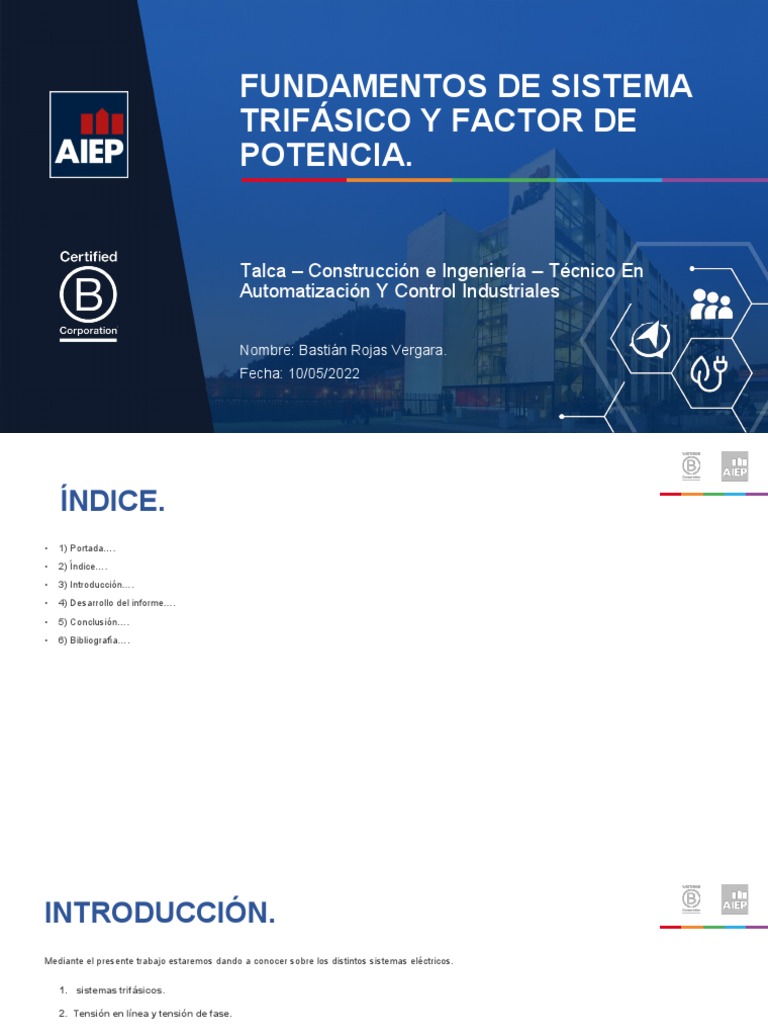

FUNDAMENTOS DE SISTEMA

TRIFÁSICO Y FACTOR DE
POTENCIA.

Talca – Construcción e Ingeniería – Técnico En

Automatización Y Control Industriales

Nombre: Bastián Rojas Vergara.

Fecha: 10/05/2022
 ÍNDICE.
• 1) Portada….
• 2) Índice….
• 3) Introducción….
• 4) Desarrollo del informe….
• 5) Conclusión….
• 6) Bibliografía….
INTRODUCCIÓN.
Mediante el presente trabajo estaremos dando a conocer sobre los distintos sistemas eléctricos.

1. sistemas trifásicos.

2. Tensión en línea y tensión de fase.

3. Cargas inductivas y capacitivas.
4. Tipos de cargas.
5. Secuencia de fase.
6. Angulo de fase.
7. Factor de potencia
Este nos permitirá entender y conocer sus funciones mediante información e imágenes de cada uno
de estos sistemas eléctricos los cuales nos facilitaran nuestro aprendizaje.
 ¿QUÉ ES UN SISTEMA TRIFÁSICO?

• Un sistema trifásico es un sistema de producción, distribución y consumo de energía eléctrica formado por tres corrientes alternas monofásicas de
igual frecuencia y amplitud.
• Un sistema trifásico de tensiones se dice que es equilibrado cuando sus corrientes tienen magnitudes iguales y están desfasadas simétricamente.
 RELACIÓN ENTRE LA TENSIÓN DE LÍNEA Y LA TENSIÓN DE FASE .
• En un sistema monofásico la tensión se mide entre la fase y el neutro, Estos son los dos cables que llegan a nuestro domicilio y al medir la
tensión leemos 220V. En un sistema trifásico tenemos 3 fases y el neutro, por lo tanto, es posible medir distintas tensiones:
• Tensión de fase VF (entre una fase y el neutro).
• tensión de línea VL (entre dos fases).

• Ejemplo de tensión de línea y tensión de fase:

 CARGAS INDUCTIVAS Y CAPACITIVAS.

Cargas inductivas:
• Una carga inductiva extrae una gran cantidad de corriente cuando se energiza por primera vez, luego se establece en una
corriente de funcionamiento a plena carga después de unos segundos o ciclos. Cuando se cambia, las cargas inductivas
pueden causar voltajes excesivos.
• Son aquellas en las que el consumo se produce principalmente sobre una bobina Las cargas inductivas, asociadas con la
energía que se utiliza para el funcionamiento de motores y para la creación de campos magnéticos, provocan que los
cambios en la corriente se retrasen respecto de los cambios en la tensión.
CARGAS INDUCTIVAS Y CAPACITIVAS.

Cargas capacitivas:
Las cargas capacitivas incluyen la energía almacenada en materiales y dispositivos, como
los condensadores, y provocan que los cambios en la tensión se retrasen respecto de los
cambios en la corriente. Las cargas capacitivas son menos comunes que las cargas
resistivas, pero se están volviendo más comunes con la implementación de componentes
electrónicos cada vez más complejos.
En este caso se tiene un factor de potencia adelantado.
 TIPOS DE CARGAS .
Domesticas o residenciales:
• La carga doméstica consiste en luces, ventiladores aparatos eléctricos (como TV, aire acondicionado, refrigeradores, calentadores, etc.), motores
pequeños para bombear agua entre otras. La mayoría de las cargas domésticas están conectadas solo durante algunas horas durante el día.
Comerciales:
• La carga comercial consiste en cargas eléctricas que están destinados a ser usados comercialmente, como en restaurantes, tiendas, centros
comerciales entre otros. Este tipo de carga ocurre durante más horas durante el día.
Industriales:
• La carga industrial consiste en la demanda de carga por varias industrias Incluye todas las cargas eléctricas utilizadas en las industrias junto con la
maquinaria empleada. Las cargas industriales pueden estar conectadas todo el día.
Municipales:
• Este tipo de carga consiste en alumbrado público, El alumbrado público es prácticamente constante durante las horas nocturnas.
SECUENCIA DE FASE

• En un sistema trifásico, el orden en que las tensiones alcanzan su máximo valor positivo se denomina Secuencia de fase. Hay tres
voltajes en el sistema trifásico con la misma magnitud, pero la frecuencia está desplazada eléctricamente en un ángulo de 120 grados,
es decir que sus valores máximos nunca pueden aparecer al mismo tiempo, y el sentido giro del rotor del alternador determinara uno de
dos secuencia de fase a favor o en contra las manecillas del reloj.
CONEXIÓN ESTRELLA TRIANGULO O ESTRELLA DELTA .

• Se utiliza con la finalidad de lograr un funcionamiento óptimo al momento del arranque. Normalmente, en los grandes motores que consumen gran
cantidad de carga mecánica, les cuesta girar y obtener su velocidad final, por lo tanto, aplicando una conexión estrella triangulo motor, se reduce este
efecto.
• La conexión “delta”, parece un triángulo y de ahí toma su nombre. Cada lado de este triángulo contiene una fuente de voltaje.
• El motor necesita una corriente mayor para poder empezar a girar. Por ende, requiera de una mayor tensión. Con la conexión estrella las corrientes son
iguales a la de la fase, y con la conexión triángulo, las tensiones de fase y línea son iguales
TRIÁNGULOS DE POTENCIA

• Un triángulo de potencia es la presentación gráfica de la potencia real o activa, la potencia reactiva y la

potencia aparente en un triángulo rectángulo. La potencia activa o verdadera se refiere a la cantidad total de
potencia disipada en un circuito eléctrico.
TIPOS DE POTENCIAS

Potencia activa o resistiva:

• La potencia activa es la potencia real consumida en un circuito eléctrico. Es la potencia útil que se puede convertir en otra forma de
energía, como energía térmica en el calentador, energía luminosa en la bombilla, etc. También se conoce como potencia verdadera
o real y se mide en términos de Watt.
Potencia reactiva o inductiva:
• La potencia reactiva no realiza ningún trabajo real. Aquí, el trabajo real significa que esta energía no se puede utilizar para
calefacción, iluminación u otros fines útiles. Solo pulsa de un lado a otro en el circuito. Se mide en términos de kVAR.
• Potencia aparente o total:
• La potencia aparente es el voltamperio de un aparato o máquina eléctrica. Si una máquina recibe voltaje V y la corriente I fluye a
través de la máquina, entonces es la multiplicación del voltaje y la corriente, es decir, VxI. Se mide en kVA.
 ÁNGULOS DE FASE

• Es la diferencia de fase entre dos ondas senoidales, usualmente debido a que en el circuito existen capacitores (condensadores) o inductores
(bobinas).
• El ángulo de fase se refiere al componente angular de la representación numérica compleja de la función. La notación para un vector con magnitud A y
ángulo de fase θ, se llama notación de ángulo. Esta notación se usa con frecuencia para representar una impedancia eléctrica.
 FACTOR DE POTENCIA

• El factor de potencia es una unidad de medida de la eficiencia eléctrica, sirve para determinar el nivel de
rendimiento de un equipo eléctrico.
• Siguiendo el teorema de Pitágoras, podemos entender que la fórmula para sacar factor de potencia es el ángulo que
une la potencia activa con la potencia aparente. Éste se representa con la letra griega “θ”.

• La fórmula se ve así:

• formula factor de potencia cos de angulo θ

• Entonces, el factor de potencia nos describe que tanta potencia activa existe en relación al total de potencias.
¿POR QUÉ EXISTE EL BAJO FACTOR DE POTENCIA?

• El bajo factor de potencia es causado por cargas inductivas que son una parte importante de la energía
consumida en los complejos industriales. Cuando la cantidad de estos equipos es apreciable, un alto
consumo de energía reactiva puede producirse como consecuencia un bajo factor de potencia.
Un bajo factor de potencia es un alto consumo de energía puede producirse como consecuencia
principalmente de:
• Un gran numero de motores.
• Presencia de equipos de refrigeración y aire acondicionado.
• Una sub utilización de la capacidad instalada en equipos electrodoméstico por una mala planificación y
operación en el sistema eléctrico de la industria.
• Un mal estado físico de la red eléctrica y de los equipos de la industria.
CONCLUSIÓN

• Podemos señalar que atreves de este trabajo se evidenciaron diferentes puntos tanto del
sistema trifásico como del sistema de potencia.
• Mediante al sistema trifásico este se pudo entender que en las conexiones de estrella las
bobinas se comportan monofásicamente de esta forma la potencia de este sistema será la
suma de cada bobina o sistema monofásico.
• por otra parte pudimos apreciar los diferentes tipos de potencia especialmente en sistemas
eléctricos que funcionan con corriente alterna y basados en el comportamiento
electromagnético.
