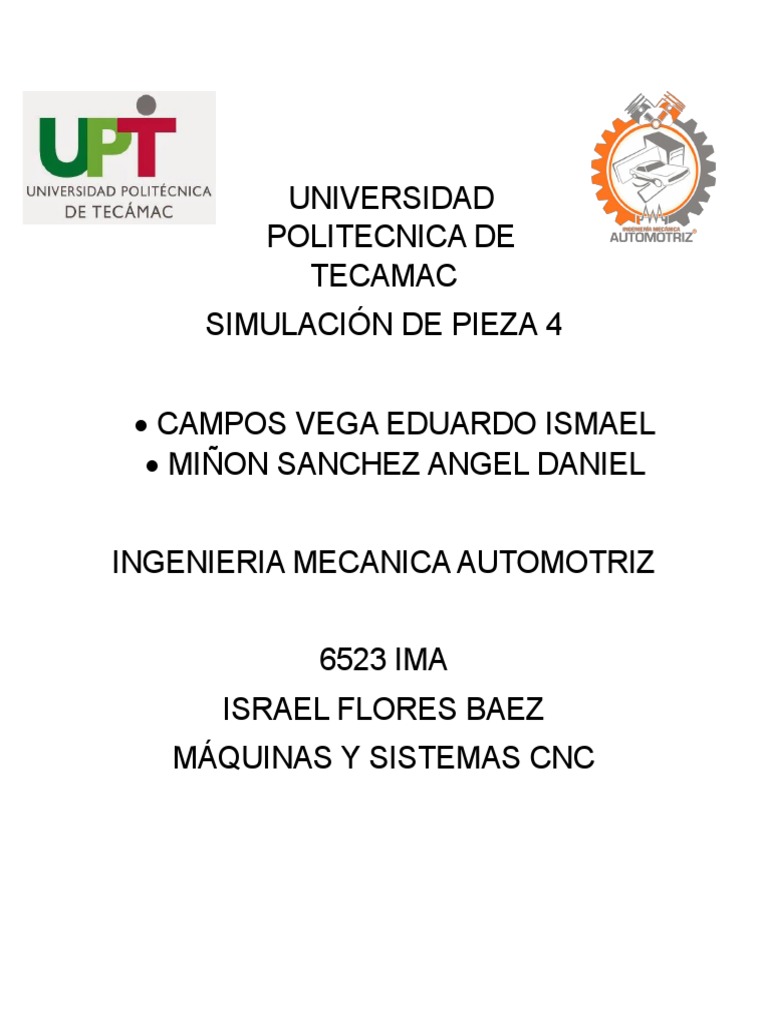

UNIVERSIDAD

POLITECNICA DE
TECAMAC
SIMULACIÓN DE PIEZA 4

• CAMPOS VEGA EDUARDO ISMAEL

• MIÑON SANCHEZ ANGEL DANIEL

INGENIERIA MECANICA AUTOMOTRIZ

6523 IMA
ISRAEL FLORES BAEZ
MÁQUINAS Y SISTEMAS CNC
INTRODUCCIÓN
Mediante este trabajo identificaremos diferentes partes que se necesitan para
poder lograr el objetivo de programar una serie de pasos para el programa HAAS
con el fin de lograr el objetivo en la pieza, para lograr con el objetivo debemos de
contar con varias especificaciones, como por ejemplo el nombre del material, las
medidas de tal material, así consecutivamente se necesitaran mas datos; esto se
hace con el objetivo de aprender a utilizar el programa de Haas para torno, y
poder utilizarlo en el área laboral o en el laboratorio con una mayor efectividad.
PIEZA DIBUJADA EN SOLID WORKS
PROGRAMA QUE SE UTILIZO
T04
G96 S650 M03;
G54 G00 X 3.3 Z0 M08;
G01 X -0.5 F 0.012;
Z0;
G71 P1 Q3 D0.1 U 0.04 W 0.005 F0.012;
N1 G00 X 0.06;
Z-0.56;
X1.5 Z-0.86;
Z-1.04;
G02 X1.64 Z-1.11 R0.07;
G01 x3.0;
N3 Z-1.76
G70 P1 Q3 F 0.1
G97 S650 M09 ;
G00 X5.0;
G28 V0 W0 T04 M05;
M00.
DESARROLLO
Para comenzar a hacer el programa en el software, necesitamos localizar la
aplicación HASS dentro de nuestra barra de tareas una vez abierto el programa
tenemos que localizar qué archivos tenemos para no sobre nombrar algún otro
programa teníamos del programa uno hasta el programa 17, pero había el
programa cuatro así que decidimos utilizar el programa número cuatro una vez ahí
tuvimos qué dar RESET ya que nos salían varios mensajes advertencia también
localizamos diferentes teclas que nos iban a ayudar a el funcionamiento del
programa así como la orientación de X y Z.
CAPTURAS DE PANTALLA
Crea un ar chivo de programa: en la máquina Haas, selecciona la opción para
crear un nuevo archivo de programa. Asegúrese de seleccionar el tipo de
programa correcto (por ejemplo, un programa de fresado o un programa de
torneado
Se establece los ajustes de la herramienta: ingresa la información de la
herramienta de corte que se refuerza en el programa, como el número de
herramienta, el diámetro de la herramienta y la longitud de la herramienta.

Estas definiciones se utilizan para calcular la trayectoria de la herramienta y

garantizar que la operación sea precisa.
Para que el proceso sea más rápido y afectuoso
Acabando eso define las coordenadas de la pieza de trabajo: ingresa las
coordenadas de la pieza de trabajo donde se realizará la operación. Esto incluye
la posición inicial de la pieza de trabajo y las coordenadas de la posición final.

Después define las trayectorias de la herramienta: ingresa las trayectorias de la

herramienta de corte que se utilizan para realizar la operación. Estas trayectorias
se crean utilizando el código G, que es un lenguaje de programación utilizado en
la industria de la fabricación.
A continuación, verifica y simula el programa: antes de ejecutar el programa en la
máquina Haas es importante verificar y simular el programa para detectar
cualquier error.
Utiliza la función de simulación en la máquina Haas o utiliza un software de
simulación externo para revisar el programa y asegurarte de que la operación se
realice sin problemas.
Exactamente después del paso anterior ejecuta el programa en la máquina HAAS
una vez que hayas verificado y simulado el programa, es hora de ejecutarlo en la
máquina Haas. Asegúrese de que la máquina esté configurada correctamente y
que todas las herramientas necesarias estén
