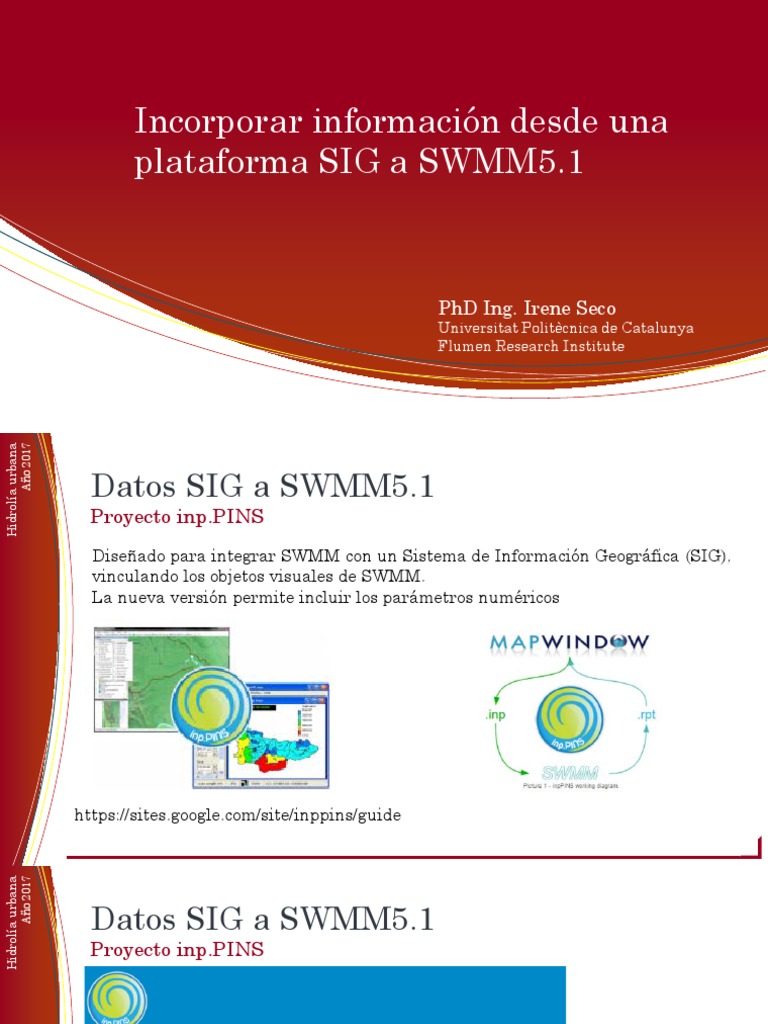

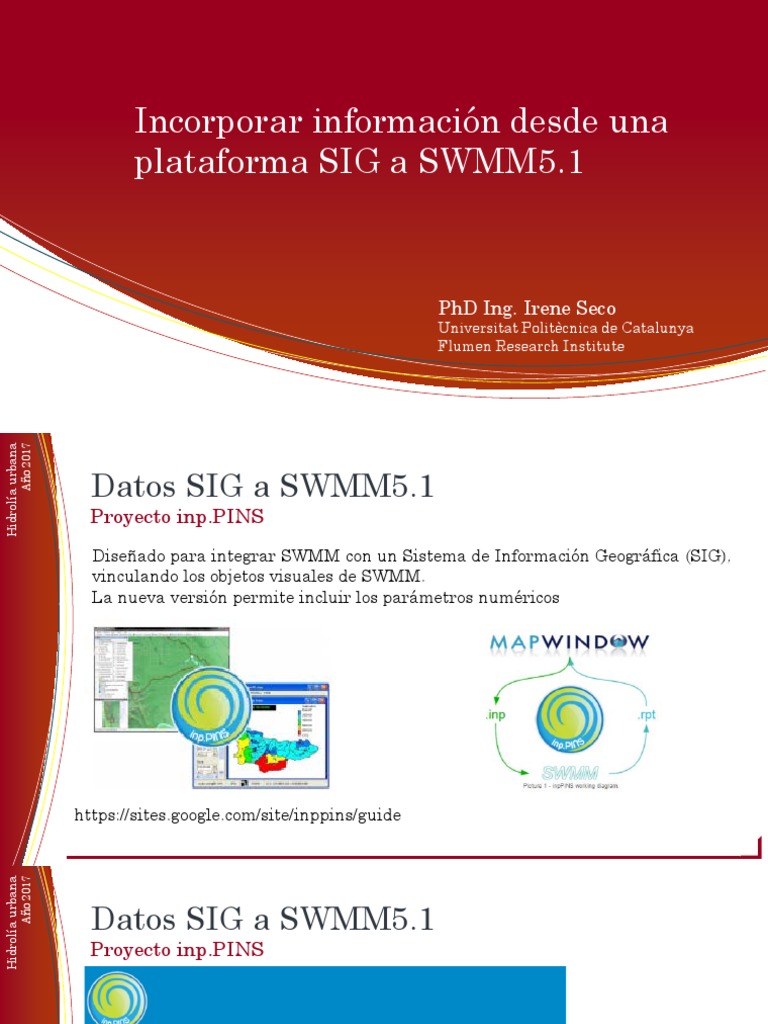

    Incorporar información desde una

    plataforma SIG a SWMM5.1

    PhD Ing. Irene Seco


    Universitat Politècnica de Catalunya
    Flumen Research Institute
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Proyecto inp.PINS
    Diseñado para integrar SWMM con un Sistema de Información Geográfica (SIG),
    vinculando los objetos visuales de SWMM.
    La nueva versión permite incluir los parámetros numéricos

    https://sites.google.com/site/inppins/guide
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Proyecto inp.PINS

    Instalar inp.PINS
    Instalar MapWinGIS.ocx (versión 4.8.8)
    http://www.mapwindow.org/#download
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Proyecto inp.PINS

    El módulo
    inpMaker permite crear
    archivos *.inp basados en
    información GIS
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Proyecto inp.PINS
    Los valores por defecto
    (default) de los elementos
    del modelo SWMM y otras
    opciones de los elementos
    del modelo se pueden
    introducir desde el menú
    Default/Options

    Tanto para parámetros


    hidráulicos como para
    hidrológicos
    Hidrolía urbana
    Año 2017
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    En primer para mejorar la calidad de la información exportada al modelo en
    SWMM, es preferible trabajar con shape files independientes para cada
    tipología de elementos (subcuencas, conductos, nodos).

    SC_63

    SC_64

    SC_65 SC_67

    SC_66 SC_68
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo

    SC_63
    SC_64

    SC_65 SC_67

    SC_66 SC_68
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    Abrir inpPINS y modificar los siguientes valores por defecto:
    Hidrológicos Hidráulicos
    Rain interval: 5 min Conduit length: 100 m
    Zero imperv: 10% Conduit roughtness: 0.016
    Depresion storage imperv: 1mm Offsets: depth
    Infiltration model: Curve Number Routing mode: Dynamic wave
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo

    Comenzamos por
    las subcuencas.

    En la ventana
    derecha inpMAKER
    seleccionar
    subcatchments, y
    luego en Path
    buscar el archivo
    *.shp que contenga
    las subcuencas
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Proyecto inp.PINS

    Vincular
    individualmente
    los parámetros del
    modelo en SWMM
    con los atributos
    del archivo GIS.

    Las opciones
    desplegables son
    los atributos
    existentes en el
    GIS que estamos
    importando a
    SWMM
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    Atributos en GIS

    Los atributos del


    archivo GIS que
    podemos
    vincular a los
    parámetros de
    SWMM para la
    subcuenca en
    este caso son lo
    que se muestran
    en la figura
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    Atributos en GIS

    Asignar los
    atributos
    correspondient
    es para los
    shapefiles de
    nodos
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    Atributos en GIS

    y conductos
    Año 2017
    Hidrolía urbana

    Datos SIG a SWMM5.1


    Ejemplo
    Una vez terminado de vincular todos los atributos, generar el archivo *.inp para
    SWMM haciendo click sobre Make inp en el menú superior

    El archivo se puede abrir luego desde


    SWMM.

    Si se abriese un cuadro de errores en


    general estos son debido a información
    no definida en los elementos del modelo
    SWMM.
