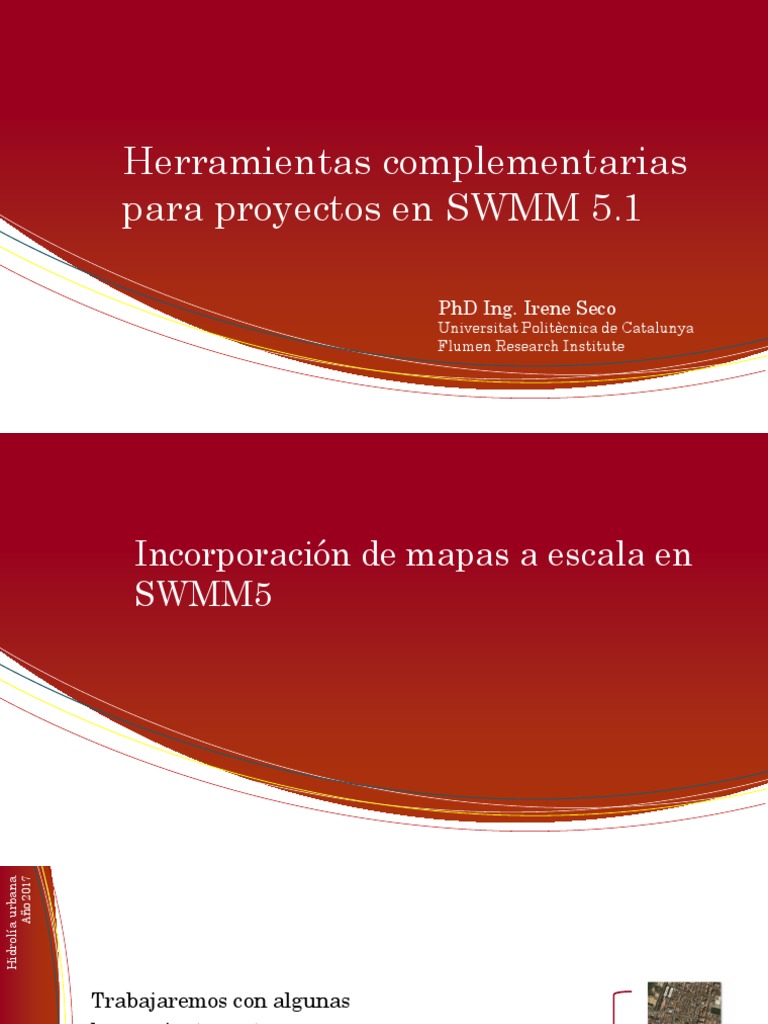

Herramientas complementarias

para proyectos en SWMM 5.1

PhD Ing. Irene Seco

Universitat Politècnica de Catalunya
Flumen Research Institute
Incorporación de mapas a escala en
SWMM5
 Año 2017
Hidrolía urbana

Trabajaremos con algunas

herramientas externas a
SWMM que nos facilitarán el
ingreso de datos para la
creación de un modelo en
SWMM 5.1
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Activa Autolegth
y elige las
unidades en SI
(l/s)
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop) SWMM_herramientas

complementarias/
Satelital_cuenca piloto
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Esta imagen no
está
georeferenciada
pero conocemos sus
dimensiones reales
(ancho y alto).
De este modo
podremos definir
su tamaño y
utilizar luego la
herramienta
Autolength.
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Volvamos al
menú
View/Backdrop
Selecciona
ahora: Resize
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Vamos a escalar el la imagen de

fondo.

Esta opción permite ajustar las

dimensiones del Mapa del Área
de Estudio a las de la imagen
utilizando las coordenadas de la
imagen.
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Introduce las coordenadas de

la imagen.
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Comprueba las
coordenadas
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Y seleccionar metros como

unidades de trabajo
(View/Dimensions)
 Año 2017
Hidrolía urbana

Imagen de fondo (Backdrop)

Escalar el mapa del área de estudio

Traza un
conducto y
verás que
SWMM mide
en el plano y te
da la
información de
la longitud.

O el área de
una subcuenca
Incorporar información desde
AutoCAD
Importar y exportar en SWMM5.1
 Año 2017
Hidrolía urbana

Importar redes y subcuencas como imagen

La manera más simple de

trabajar es exportando la
información del sistema original
en AutoCAD a formato .wmf,
para luego introducirla como
imagen de fondo en SWMM.

Previo a incorporar en SWMM se deben ajustar

los límites del dibujo de modo de dejar sólo el recuadro del
cual se conocen las medidas.
 Año 2017
Hidrolía urbana

Importar redes y subcuencas como imagen

cuencas-redes-pozos.wmf
 Año 2017
Hidrolía urbana

Importar redes y subcuencas como imagen

Inserta el archivo .jpg

como imagen de fondo
(Barckdrop) y ajusta la
escala a las medidas
reales y las dimensiones
a metros.

Activa Autolenth y
dibuja tu sistema
Conversión de archivos
AutCAD en SWMM
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

Existen varias aplicaciones desarrolladas para EPANET (también
archivos .inp), pero que, hasta el momento, no proporcionan una buena
calidad de transferencia de información

Errores formato con *.inp

para SWMM

EpaCAD es un software libre que convierte DXF2EPA – convierte un archive de tipo

archivos en AutoCAD a formato de EPANET AutoCad DXF a un archive de tipo .inp para
EPANET
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Guarda un archivo de redes

de AutoCAD en formato .dxf
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Abre el archivo dxf desde

EPACAD
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Define las opciones de

conversión
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Abre el archivo generado desde

SWMM, verás los nodos de la
red.
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Nodos de red del sistema de

la cuenca urbana antes
analizado
 Año 2017
Hidrolía urbana

Conversión de archivos AutCAD en SWMM

EPACAD

• Podemos introducir el
archivo jpg como imagen de
fondo y escalarla para poder
trabajar este como base.
