Universidad Nacional de Colombia

Sede Manizales
Abril-Mayo 2018

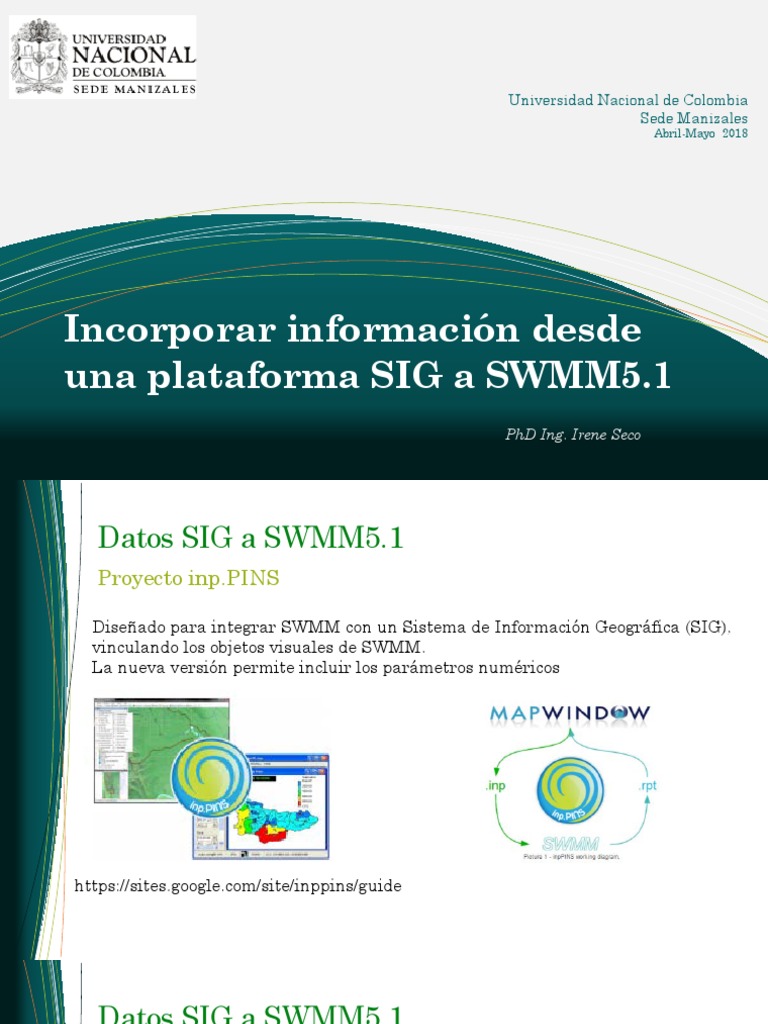

Incorporar información desde

una plataforma SIG a SWMM5.1
PhD Ing. Irene Seco
 Datos SIG a SWMM5.1
Proyecto inp.PINS

Diseñado para integrar SWMM con un Sistema de Información Geográfica (SIG),

vinculando los objetos visuales de SWMM.
La nueva versión permite incluir los parámetros numéricos

https://sites.google.com/site/inppins/guide
Datos SIG a SWMM5.1
Proyecto inp.PINS

Instalar inp.PINS
Instalar MapWinGIS.ocx (versión 4.8.8)
http://www.mapwindow.org/#download
Datos SIG a SWMM5.1
Proyecto inp.PINS

El módulo
inpMaker permite crear
archivos *.inp basados en
información GIS
Datos SIG a SWMM5.1
Proyecto inp.PINS

Los valores por defecto

(default) de los elementos
del modelo SWMM y otras
opciones de los elementos
del modelo se pueden
introducir desde el menú
Default/Options

Tanto para parámetros

hidráulicos como para
hidrológicos
Datos SIG a SWMM5.1
Ejemplo
En primer para mejorar la calidad de la información exportada al modelo en
SWMM, es preferible trabajar con shape files independientes para cada
tipología de elementos (subcuencas, conductos, nodos).

SC_63

SC_64

SC_65 SC_67

SC_66 SC_68
Datos SIG a SWMM5.1
Ejemplo

SC_63
SC_64

SC_65 SC_67

SC_66 SC_68
Datos SIG a SWMM5.1
Ejemplo
Abrir inpPINS y modificar los siguientes valores por defecto:
Hidrológicos Hidráulicos
Rain interval: 5 min Conduit length: 100 m
Zero imperv: 10% Conduit roughtness: 0.016
Depresion storage imperv: 1mm Offsets: depth
Infiltration model: Curve Number Routing mode: Dynamic wave
Datos SIG a SWMM5.1
Ejemplo

Comenzamos por
las subcuencas.

En la ventana
derecha inpMAKER
seleccionar
subcatchments, y
luego en Path
buscar el archivo
*.shp que contenga
las subcuencas
 Datos SIG a SWMM5.1
Proyecto inp.PINS

Vincular
individualmente
los parámetros del
modelo en SWMM
con los atributos
del archivo GIS.

Las opciones
desplegables son
los atributos
existentes en el
GIS que estamos
importando a
SWMM
 Datos SIG a SWMM5.1
Ejemplo
Atributos en GIS

Los atributos del

archivo GIS que
podemos
vincular a los
parámetros de
SWMM para la
subcuenca en
este caso son lo
que se muestran
en la figura
 Datos SIG a SWMM5.1
Ejemplo
Atributos en GIS

Asignar los
atributos
correspondient
es para los
shapefiles de
nodos
 Datos SIG a SWMM5.1
Ejemplo
Atributos en GIS

y conductos
 Datos SIG a SWMM5.1
Ejemplo
Una vez terminado de vincular todos los atributos, generar el archivo *.inp para
SWMM haciendo click sobre Make inp en el menú superior

El archivo se puede abrir luego desde

SWMM.

Si se abriese un cuadro de errores en

general estos son debido a información
no definida en los elementos del modelo
SWMM.
Hidrología urbana

Incorporar información desde una

plataforma SIG a SWMM5.1

PhD Ing. Irene Seco
