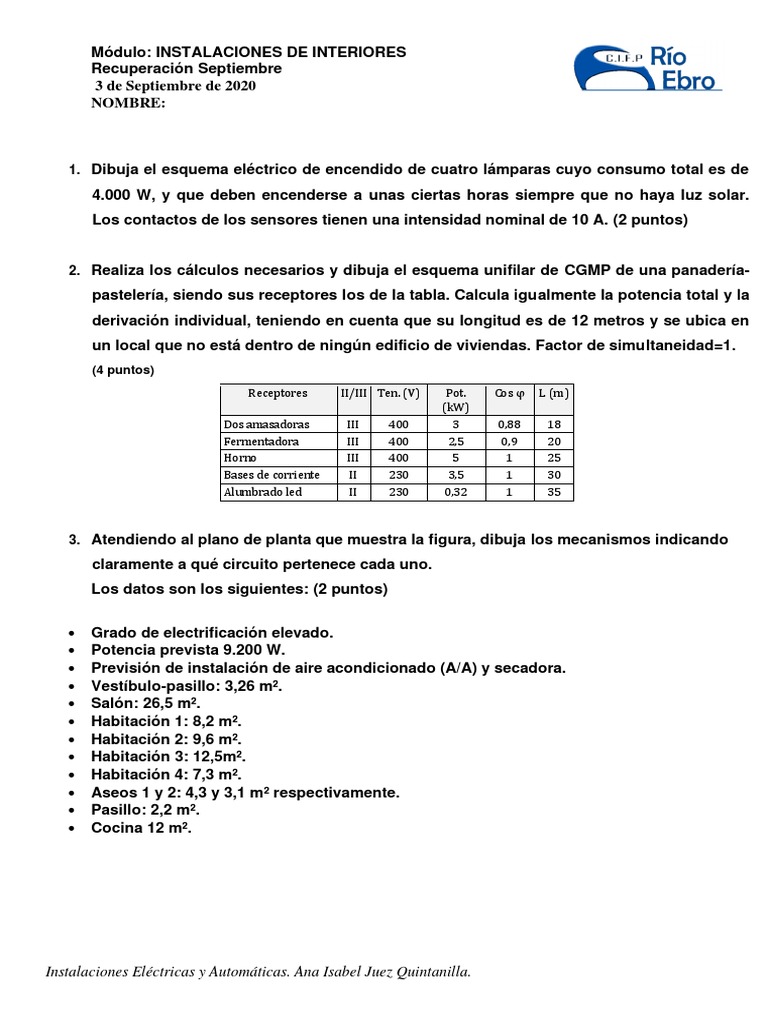

Módulo: INSTALACIONES DE INTERIORES

Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

1. Dibuja el esquema eléctrico de encendido de cuatro lámparas cuyo consumo total es de

4.000 W, y que deben encenderse a unas ciertas horas siempre que no haya luz solar.
Los contactos de los sensores tienen una intensidad nominal de 10 A. (2 puntos)

2. Realiza los cálculos necesarios y dibuja el esquema unifilar de CGMP de una panadería-
pastelería, siendo sus receptores los de la tabla. Calcula igualmente la potencia total y la
derivación individual, teniendo en cuenta que su longitud es de 12 metros y se ubica en
un local que no está dentro de ningún edificio de viviendas. Factor de simultaneidad=1.
(4 puntos)
Receptores II/III Ten. (V) Pot. Cos φ L (m)
(kW)
Dos amasadoras III 400 3 0,88 18
Fermentadora III 400 2,5 0,9 20
Horno III 400 5 1 25
Bases de corriente II 230 3,5 1 30
Alumbrado led II 230 0,32 1 35

3. Atendiendo al plano de planta que muestra la figura, dibuja los mecanismos indicando
claramente a qué circuito pertenece cada uno.
Los datos son los siguientes: (2 puntos)

• Grado de electrificación elevado.

• Potencia prevista 9.200 W.
• Previsión de instalación de aire acondicionado (A/A) y secadora.
• Vestíbulo-pasillo: 3,26 m².
• Salón: 26,5 m².
• Habitación 1: 8,2 m².
• Habitación 2: 9,6 m².
• Habitación 3: 12,5m².
• Habitación 4: 7,3 m².
• Aseos 1 y 2: 4,3 y 3,1 m² respectivamente.
• Pasillo: 2,2 m².
• Cocina 12 m².

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.

 Módulo: INSTALACIONES DE INTERIORES
Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

4. Enumera y describe cada uno de los elementos que componen la instalación de enlace.
(2 puntos)

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.

 Módulo: INSTALACIONES DE INTERIORES
Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

SOLUCIONES
1. Al tener una carga con un consumo de 4000 W, la intensidad será de:

Este valor es muy superior a la intensidad que puede circular por los contactos de los sensores (10 A),
por tanto, será necesario instalar un contactor para gestionar la carga.

2. La siguiente tabla muestra los resultados:

Potencia Tens. Int. c.d.t L Secc. Imáx c.d.t Prot.

Circuito Cos φ
(kW) (V) (A) máx (%) (m) (mm2) (A) real (%) (A)
Máquinas (1) 3 • 1,25 + 3 + 20
400 0,88 15,17 5 2,5 18 0,96 16
2,5
Horno 5 400 1 7,21 5 25 1,5 13,5 1,08 10
Bases de co- 3,5 230 1 15,21 5 30 2,5 20 3,30 16
rriente
Alumbrado led 0,32 230 1 1,39 3 35 1,5 14,5 0,58 10
(1)
Las dos amasadoras y la fermentadora se conectarán al circuito denominado Máquinas. La amasa-
dora es una máquina con motor. La c.d.t de la línea se calcula con la longitud del mayor receptor.

Para obtener el IGA calculamos la potencia total. En esta industria el factor de simultaneidad
FS = 1 debido a que todos los receptores son susceptibles de funcionar simultáneamente.

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.

 Módulo: INSTALACIONES DE INTERIORES
Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

Potencia Eléctrica = Potencia Instalada = 3 • 1,25 + 3 + 2,5 + 5 +3,5 + 0,32 = 18,07 kW

I =18070/ √3 • 400 • 0,9= 28,97 A

Se instalará un IGA de 32 A.
Por otro lado, hay que hacer un reparto equilibrado de fases, en este caso las dos líneas mo-
nofásico se conectarán dos fases diferentes.
El esquema unifilar del cuadro general de mando y protección es el siguiente:

3.

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.

 Módulo: INSTALACIONES DE INTERIORES
Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

4. Instalación de enlace: se compone de los siguientes elementos:

Caja general de protección (CGP). A partir de ella comienza la instalación de enlace del edi-
ficio. Su misión es alojar los fusibles de protección de la línea general de alimentación, siendo su obje-
tivo evitar que las averías producidas por los clientes se extiendan a la red de distribución.
Línea general de alimentación (LGA). Esta línea es la que alimenta el edificio, y se define
como la parte de la instalación que enlaza la caja general de protección con una o varias centraliza-
ciones de contadores.
Centralización de contadores. En los edificios con varios abonados, tales como edificios de
viviendas, edificios comerciales, y edificios destinados a una concentración de industrias, es necesario

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.

 Módulo: INSTALACIONES DE INTERIORES
Recuperación Septiembre
3 de Septiembre de 2020
NOMBRE:

realizar una centralización de contadores. Las centralizaciones se realizan bien en un local cuando el
número de abonados sea superior a 16 o bien en un armario. Es donde se encuentran los equipos de
medida (contadores, interruptores horarios y otros dispositivos para la medida).
Derivación individual (DI). Esta línea tiene su origen en el embarrado general y comprende
los fusibles de seguridad ubicados en dicho embarrado, los equipos de medida y los conductores que
parten desde la centralización hasta los dispositivos de mando y protección de cada abonado, inclu-
yendo el conductor de protección en las instalaciones colectivas y el hilo rojo de mando si esta asi
proyectado.
Caja para interruptor de control de potencia (ICP), y dispositivos generales e individuales
de mando y protección. Toda instalación eléctrica en viviendas necesita un cuadro donde se ubi-

quen todos los dispositivos de protección, tanto de los conductores, como de las personas.

Instalaciones Eléctricas y Automáticas. Ana Isabel Juez Quintanilla.
