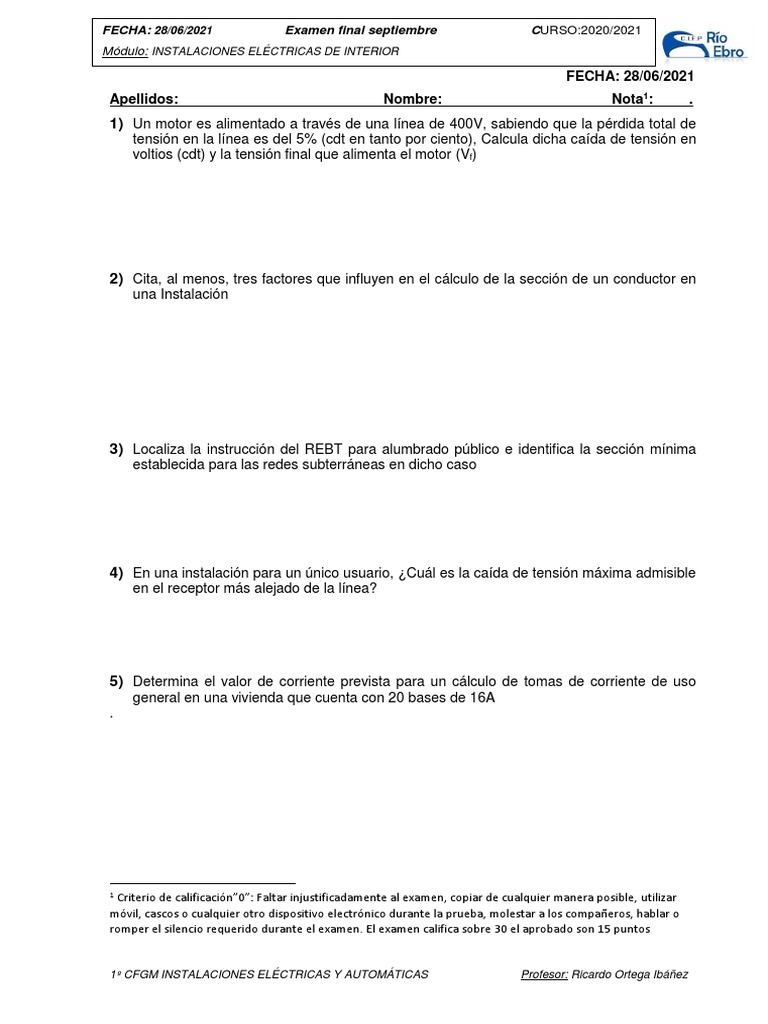

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021

Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

FECHA: 28/06/2021
Apellidos: Nombre: Nota1: .
1) Un motor es alimentado a través de una línea de 400V, sabiendo que la pérdida total de
tensión en la línea es del 5% (cdt en tanto por ciento), Calcula dicha caída de tensión en
voltios (cdt) y la tensión final que alimenta el motor (Vf)

2) Cita, al menos, tres factores que influyen en el cálculo de la sección de un conductor en

una Instalación

3) Localiza la instrucción del REBT para alumbrado público e identifica la sección mínima
establecida para las redes subterráneas en dicho caso

4) En una instalación para un único usuario, ¿Cuál es la caída de tensión máxima admisible
en el receptor más alejado de la línea?

5) Determina el valor de corriente prevista para un cálculo de tomas de corriente de uso

general en una vivienda que cuenta con 20 bases de 16A
.

1
Criterio de calificación”0”: Faltar injustificadamente al examen, copiar de cualquier manera posible, utilizar
móvil, cascos o cualquier otro dispositivo electrónico durante la prueba, molestar a los compañeros, hablar o
romper el silencio requerido durante el examen. El examen califica sobre 30 el aprobado son 15 puntos

1º CFGM INSTALACIONES ELÉCTRICAS Y AUTOMÁTICAS Profesor: Ricardo Ortega Ibáñez

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021
Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

6) Determina el valor de corriente prevista para el circuito de iluminación de una vivienda

que cuenta con 18 puntos de luz

7) Gado de electrificación y puntos de utilización mínimos que debe de tener la vivienda

siguiente: (2P) (hasta 2 fallos 2P, hasta 4 fallos 1P, hasta 7 fallos 0,5P, más de 7 0P)
S L C1
ESTANCIA C2 C3 C4 C5 C6 C8 C10
(m2) (m) Timbre P. Luz
Acceso
Pasillo/Distribuidor 9,5 5
Escalera
Salón 39
Baño 1 4,8
Cocina 15
Patio
Dormitorio 1 15,86
Bodega
Garaje
Baño 2 5,26
Dormitorio 2 13,37
Baño 3 2,73
Dormitorio 3 12,04
Dormitorio 4 11,53
Dormitorio 5 12,53
TOTALES

8) TEST: (0,2P/item)

1) Son instalaciones de alta tensión aquellas cuya tensión es mayor de…

A) 230
B) 400 V
C) 1000 V
2) El propietario de la caja general de protección en una instalación es…
A) El abonado
B) La empresa suministradora
C) El instalador
3) Tensión de defecto es la que parece a causa de un defecto de aislamiento entre…
A) Dos masas
B) Conductor y tierra
C) Dos conductores
4) Un interruptor diferencial de 30 mA, es de sensibilidad…
A) Alta
B) Media
C) Baja

1º CFGM INSTALACIONES ELÉCTRICAS Y AUTOMÁTICAS Profesor: Ricardo Ortega Ibáñez

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021
Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

5) A una vivienda de 185 m2 le corresponde un grado de electrificación

A) Elevado
B) Básico
C) Mínimo
6) La potencia mínima prevista, para una instalación de una vivienda con grado de
electrificación elevado son
A) 9200 w
B) 5750 w
C) 5755 w
7) ¿Qué se entiende por tensión de tierra?
A) La tensión entre la instalación de tierra y un punto de potencial cero, cuando
recorre dicha instalación la corriente de defecto
B) La tensión entre la instalación de tierra y un punto de potencial cero, cuando
recorre dicha instalación la corriente nominal
C) La tensión entre la instalación de tierra y un punto de potencial cero, cuando no
recorre dicha instalación corriente alguna
8) Se entiende como corriente de sobrecarga…
A) La producida sin que haya fallo eléctrico
B) La producida por corriente de fuga
C) Producida en un cortocircuito
9) ¿Cómo se llama la parte de la instalación que enlaza la caja general con las
derivaciones individuales?
A) LGA
B) Ascendente
C) Acometida
10) Las tensiones nominales propias de la distribución de corriente alternan son en…
A) Redes monofásicas de 230V entre fases
B) Redes trifásicas de 4 conductores con 220V entre fase y neutro
C) Redes trifásicas de 4 conductores con 400V entre fase y neutro

9) Relaciona con una X las protecciones contra el efecto del que protegen en la siguiente
tabla: (todo bien 2P, una mal 0,75P)

ICP IGA PIA Tierra ID

Derivaciones
Sobretensiones
Contactos indirectos
Sobrecargas
Cortocircuitos

10) Verdadero o Falso (0.5P/item)

a) Existen dos tipos de corriente eléctrica: corriente alterna y corriente trifásica
b) Las pilas de petaca entregan una corriente eléctrica alterna
c) La corriente alterna puede ser monofásica y trifásica
d) El SEE transporta la electricidad en forma de corriente continua
e) La corriente alterna permite secciones de cable menores para el transporte de
energía eléctrica
f) Los transformadores se utilizan para elevar la tensión de la corriente continua para su
transporte

1º CFGM INSTALACIONES ELÉCTRICAS Y AUTOMÁTICAS Profesor: Ricardo Ortega Ibáñez

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021
Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

11) Enumera (1P/item)

a) Corrientes nominales normalizadas de los magnetotérmicos a partir de 6A hasta
100A

b) Secciones normalizadas de los conductores eléctricos desde 1.5 mm2 hasta 500 mm2

12) Explica la causa y la solución de los siguientes tipos de averías o circunstancias

eléctricas (1P/item)
a) Al tocar con un buscapolos el contacto de tierra de un enchufe, se enciende el
buscapolos

b) El ICP se abre al conectar el horno

c) Un magnetotérmico se abre unos segundos después de conectar una carga

d) Dejan de funcionar todos los puntos de luz de dos habitaciones

e) Deja de funcionar una lámpara del salón

13) DEFINICIONES (1P/item)

a) Contacto indirecto

b) ITC-BT

c) Contacto directo

1º CFGM INSTALACIONES ELÉCTRICAS Y AUTOMÁTICAS Profesor: Ricardo Ortega Ibáñez

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021
Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

14) dibuja las conexiones adecuadas para los siguientes circuitos: (1P/item)
a) Punto de luz con interruptor

b) Dos puntos de luz con interruptor

c) Toma de corriente, y timbre con pulsador.

1º CFGM INSTALACIONES ELÉCTRICAS Y AUTOMÁTICAS Profesor: Ricardo Ortega Ibáñez

FECHA: 28/06/2021 Examen final septiembre CURSO:2020/2021
Módulo: INSTALACIONES ELÉCTRICAS DE INTERIOR

d) Dos puntos de luz con interruptor simple, y timbre con pulsador

e) Punto de luz con dos interruptores conmutados
