Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

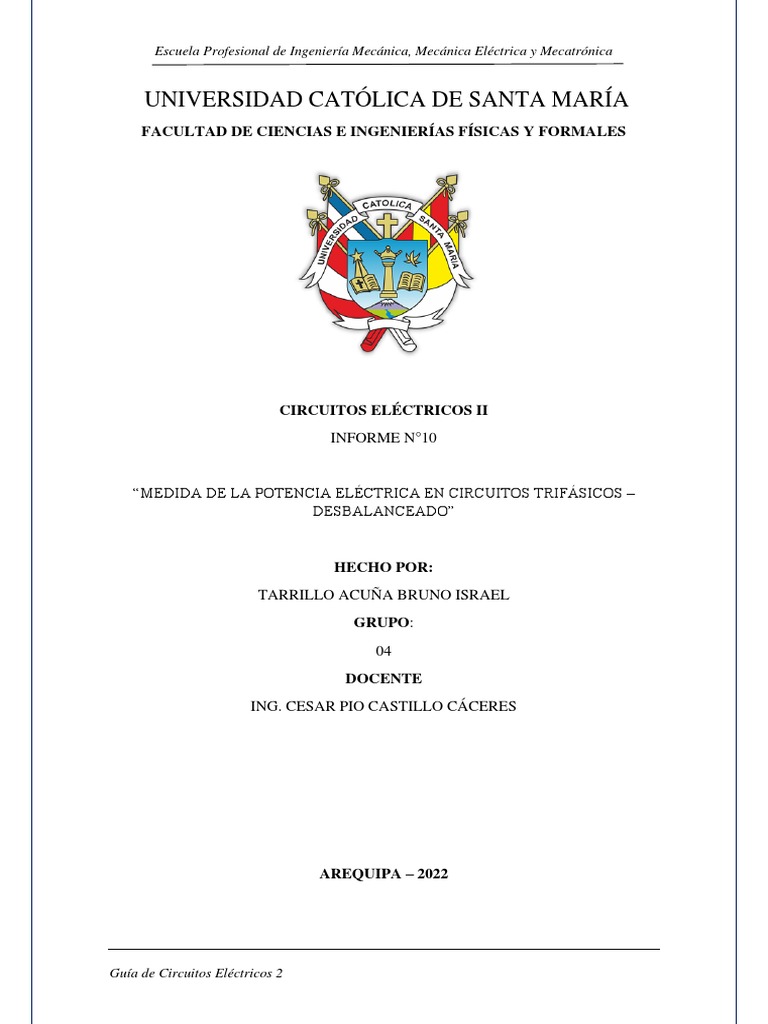

UNIVERSIDAD CATÓLICA DE SANTA MARÍA

FACULTAD DE CIENCIAS E INGENIERÍAS FÍSICAS Y FORMALES

CIRCUITOS ELÉCTRICOS II
INFORME N°10

“MEDIDA DE LA POTENCIA ELÉCTRICA EN CIRCUITOS TRIFÁSICOS –

DESBALANCEADO”

HECHO POR:
TARRILLO ACUÑA BRUNO ISRAEL
GRUPO:
04
DOCENTE
ING. CESAR PIO CASTILLO CÁCERES

AREQUIPA – 2022

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

I. OBJETIVO

Analizar y verificar en forma experimental el funcionamiento de los circuitos

trifásicos desbalanceados mediante el método de los tres vatímetros.

II. MARCO TEÓRICO

Un sistema trifásico es una combinación de tres sistemas monofásicos, cuyas ondas

senoidales están desfasadas 120º. Como consecuencia la Potencia suministrada es
igual a las potencias absorbidas por cada una de las fases, sin importar que conexión
tengan, sea en estrella o triángulo, en todos los casos la potencia total del sistema es
igual a la suma de las potencias correspondientes a cada fase del sistema trifásico
considerado.

𝑃𝑇 = 𝑃𝑅 + 𝑃𝑆 + 𝑃𝑇

Sin embargo, un sistema trifásico puede tener dos tipos de cargas: cargas
equilibradas y desequilibradas, que van a variar las características del sistema
trifásico y por ende el método el método en que se debe efectuar la medición de
potencia.

Mediciones de Potencia Activa en corriente alterna trifásica. Cargas

Equilibradas

En muchas ocasiones, por ejemplo, en motores eléctricos grandes, en aparatos de

calefacción, etc. Las tres fases están igualmente cargadas, se dice que se trata de
cargas equilibradas. Es decir que por cada fase va a circular la misma corriente, y
los ángulos de desfase son tambien iguales. En este caso entonces la potencia total
va a ser:

𝑃𝑇 = 3 𝑃𝑓 = 3𝑉𝑓 𝐼𝑓 𝑐𝑜𝑠𝜙

Es decir que para la medición de la potencia trifásica es un sistema equilibrado, se

puede utilizar un solo vatímetro monofásico y multiplicar los valores obtenidos por
tres.

Mediciones de Potencia Activa en corriente alterna trifásica. Cargas

Desequilibradas

Este es el caso más general que puede presentarse. En este caso se emplea la
expresión general de la potencia:

𝑃𝑇 = 𝑃𝑓1 + 𝑃𝑓2 + 𝑃𝑓3 = 𝑉𝑅 𝐼𝑅 𝑐𝑜𝑠ΦR + 𝑉𝑆 𝐼𝑆 𝑐𝑜𝑠ΦS + 𝑉𝑇 𝐼𝑇 𝑐𝑜𝑠ΦT

Métodos de tres vatímetros

Por lo tanto, deben de utilizarse tres vatímetros. Cada vatímetro leerá entonces una
corriente de línea y un voltaje de fase. El sistema de los tres vatímetros permite
medir y observar separadamente los procesos eléctricos en cada una de las fases de
un sistema trifásico desequilibrado. Resulta particularmente apropiado en el caso de
pequeñas potencias y grandes desfases. Sin embargo, para la medición de potencias
en sistemas trifásicos desequilibrados se utiliza principalmente el sistema de los dos
vatímetros o sistema Aron.

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Métodos de dos vatímetros o método de Aron

Permite las mediciones de potencia en circuitos de corriente alterna trifásica de tres
conductores, equilibrados o desequilibrados. Respecto al método anterior presenta las
siguientes ventajas:
❖ Resulta mucho más fácil y económico efectuar lecturas simultaneas de dos
vatímetros que de tres.
❖ Permite el empleo de un solo aparato de medida, con dos sistemas de medida y cuya
escala indica directamente la potencia a medir.
En el sistema Aron las tensiones aplicadas a las bobinas voltimétricas son las
tensiones de línea, el principio de la bobina Voltimétrica (+- ó *) debe estar
conectado a la misma fase en la cual esta intercalada la bobina amperimétrica, y al
final de la bobina Voltimétrica, debe conectarse a la fase que no tiene ninguna
bobina amperimétrica intercalada (es decir a la fase libre). Entonces la potencia total
trifásica será igual a la suma de los dos vatímetros:

𝑃𝑇 = 𝑃1 + 𝑃2

III. ELEMENTOS PARA UTILIZAR

• 01 fuente de alimentación trifásica variable (variac trifásico).

• 03 vatímetro monofásicos 220V 5A
• 01 vatímetro trifásico 220V, 5ª
• 03 resistencias variables 0-44 ohmios 4A
• 03 amperímetros iguales de 0-5A
• 02 voltímetros 0-250V
• 03 condensadores de 50uf-300V
• Conductores para conexiones.

IV. PROCEDIMIENTO EXPERIMENTAL

• Colocar las escalas de los instrumentos en su máximo valor como primera

precaución.
• Calibrar la tensión de salida a 220 V, tensión trifásica.
• Energizar el circuito y utilizar las resistencias de 88 ohmios (02
resistencias de 44 en serie), medir los valores en los instrumentos para
cada variación de las resistencias R,
• Medir los valores de los condensadores.
• Armar el circuito de la figura adjunta y Registrar los siguientes valores.

Ilustración 1 Circuito planteado a armar

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Ilustración 2 Circuito en NI Multisim

Ilustración 3 Medición #1

Ilustración 4 Medición #2

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Ilustración 5 Medición #3

Ilustración 6 Medición #4

Tablas de datos

N° R1 R2 R3 C1 C2 C3 R (W) S(A) S(W) T(A) T(W) Teo (W)

R(A)

1 48 48 48 38 38 38 4.56 1003 4.56 1003 4.56 1003 3009

2 51 51 51 41 41 41 4.275 940.64 4.275 940.541 4.275 940.64 2821.817
3 54 54 54 44 44 44 4.035 887.75 4.035 887.655 4.035 887.75 2663.161
4 57 57 57 47 47 47 3.839 844.65 3.839 844.564 3.839 844.65 2533.856

V1 V2 V3 A1 A2 A3 W1 W2 W3 Ptexp= W3ø
W1+W2+W3

220 220 220.02 4.6 4.6 4.6 1000 1000 1000 3000 3010
220 220 219.99 4.8 4.8 4.8 940.6 940.5 940.6 2821.7 2822
220 220 220 4.04 4.04 4.04 888 888 888 2664 2663.1
220 220 220.01 3.84 3.84 3.84 845 845 845 2535 2534

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

V. CUESTIONARIO

1. Explique sobre los circuitos eléctricos trifásicos, Balanceados y

desbalanceados, de 5 ejemplos de dichos circuitos.

Sistemas trifásicos balanceados, un generador trifásico balanceado, tiene tres

terminales y puede estar presente un cuarto terminal llamado neutro. Los
voltajes entre dos terminales cualesquiera tienen igual magnitud, frecuencia y
están desfasados entre sí por 120°. En la práctica puede suceder que, en un
circuito trifásico, los voltajes aplicados a la carga no sean de igual magnitud,
no estén desfasados entre sí 120° o que las impedancias de las distintas fases de
la carga no sean iguales. Aquellos circuitos trifásicos en los cuales ocurre al
menos una de las circunstancias expuestas anteriormente, se dice que son no
balanceados, desbalanceados o asimétricos.

2. Explicar el Método de Medición de los Tres vatímetros para medir

potencia trifásica.

Este método se basa en el principio de medición de potencia, ya que mide

independientemente la potencia de cada fase, y luego la potencia trifásica total
no es más que la suma de las potencias de cada fase.

3. A partir de los datos experimentales, calcular la potencia activa total, la

potencia reactivo total suministrada al circuito, el factor de potencia y la
potencia aparente total para cada variación de Z (R-C).

W1 W2 W3 Ptexp= W3ø
W1+W2+W3

1000 1000 1000 3000 3010

940.6 940.5 940.6 2821.7 2822
888 888 888 2664 2663.1
845 845 845 2535 2534

4. Con los datos de los valores de las impedancias obtenidos obtener la

Potencia activa teórica, la potencia reactiva total suministrada al circuito,
el factor de potencia y la potencia aparente total teórica, y compararlos
con los resultados obtenidos de los vatímetros experimentalmente.

R (W) S(W) T(W) Teo (W)

1003 1003 1003 3009
940.64 940.541 940.64 2821.817
887.75 887.655 887.75 2663.161
844.65 844.564 844.65 2533.856

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

5. Hallar los valores teóricos y dar las divergencias de los valores teóricos y
experimentales de la potencia trifásica, dando el error absoluto y relativo
porcentual referido al valor teórico en forma tabulada.

Pexp Pteo Divergencia

3010 3009 1
2822 2821.817 0.183
2663.1 2663.161 -0.061
2534 2533.856 0.144

6. Dibujar el diagrama fasorial del circuito trifasico.

7. ¿Qué métodos existen para realizar las mediciones de la potencia

trifásica? Explique cada uno y grafique

Método de dos vatímetros, en un circuito de tres líneas se intercalan dos

vatímetros en dos conductores de línea, conectando los sistemas voltimétricos a
un punto común sobre el tercer conductor.

Método de tres vatímetros. En un circuito n-filas la potencia activa puede

medirse como la suma algebraica de las lecturas de n-1 vatímetros.

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

VI. OBSERVACIONES Y CONCLUSIONES

CONCLUSIONES

• Al revisar la tabla de divergencias, vemos como los datos experimentales se

acercan a los teóricos. Con esto concluimos que la práctica se realizó de
manera correcta.
• Conocimos y aplicamos el método de medición con tres vatímetros para
potencias trifásicas.
• Repasamos los métodos para hallar la potencia trifásica.
• Aprendimos sobre los circuitos trifásicos, balanceado y desbalanceados.
• En NI Multisim tenemos dos tipos de fuentes RST trifásica, una de delta y
la otra normal, trifásica.

OBSERVACIONES

• La variación de datos está sacados en las tablas, mediciones recopiladas de

Multisim.
• En cálculos pudimos hallar la suma de potencias.
• Aprendimos a aplicar el método de Aron, y el método de 3 vatímetros.
• Acordamos con el ingeniero a realizar este informe para enviarlo a una fecha
respectiva.
• Ingeniero apruébeme por favor.

VII. BIBLIOGRAFÍA

[1]. https://tecdigital.tec.ac.cr/repo/rea/electronica/el-
2114/un_3/35_medicin_de_potencia_en_circuitos_trifsicos.html

[2]. https://blog.utp.edu.co/juandavidsanchez/files/2015/07/nociones-b%C3%A1sicos-
circuitos-trif%C3%A1sicos.pdf

[3]. https://sites.google.com/site/tm2p10cagm/tareas/sabado101002/1-2-tensiones-en-
circuitos-trifasicos-simetricos-y-balanceados
