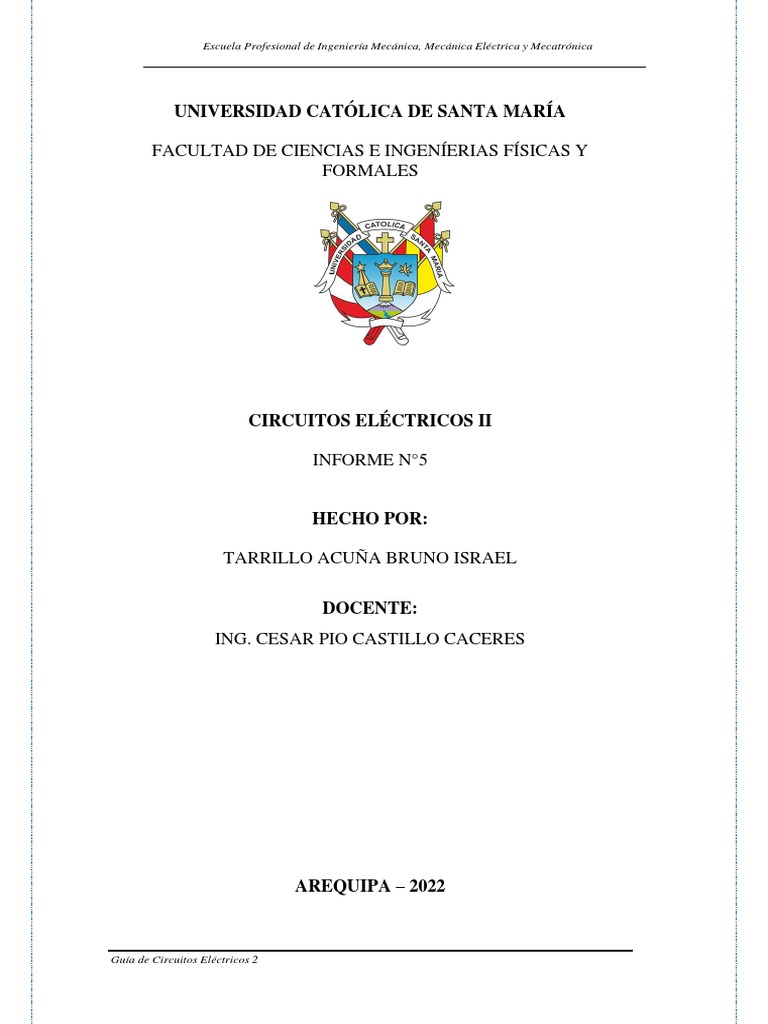

Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

UNIVERSIDAD CATÓLICA DE SANTA MARÍA

FACULTAD DE CIENCIAS E INGENÍERIAS FÍSICAS Y

FORMALES

CIRCUITOS ELÉCTRICOS II

INFORME N°5

HECHO POR:

TARRILLO ACUÑA BRUNO ISRAEL

DOCENTE:
ING. CESAR PIO CASTILLO CACERES

AREQUIPA – 2022

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

SESIÓN 5: MEDIDA DE REACTANCIA CAPACITIVA E

IMPEDANCIA – Parte 2

I. OBJETIVOS

Analizar y verificar en forma experimental la relación entre la tensión y

la intensidad de corriente en un circuito eléctrico R-L, serie a partir de los
datos teóricos y simulados.

II. MARCO TEÓRICO

Resistencia

Es aquel elemento de un circuito eléctrico que opone al paso de la

corriente continua y alterna.

Reactancia inductiva

Es aquel elemento de un circuito eléctrico que se opone al paso de la

corriente alterna, y es directamente proporcional al valor de la inductancia
y de la frecuencia de la red a la que esté conectado dicho elemento.

XL = 2𝜋 f L (Ohmios)

Reactancia capacitiva

Es aquel elemento de un circuito eléctrico que se opone al paso de la

corriente alterna, y es inversamente proporcional al valor de su
capacidad y de la frecuencia de red a la que está conectado a dicho
elemento.

1
𝑋𝐶 = (𝑂ℎ𝑚𝑖𝑜𝑠)
2𝜋𝑓𝐶
Impedancia

Es aquel elemento de un circuito eléctrico que está compuesto del valor

de la resistencia, reactancia inductiva y capacitiva.

1
Z= )2

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

La impedancia experimental considerando ideal la inductancia, por lo tanto, se puede

determinar a partir de los valores de la tensión y de la intensidad de corriente tomados
en el laboratorio (experimentales).

III. ELEMENTOS PARA UTILIZAR

• 1 autotransformador variable 0-230V-6 amp

• 1 década de inductancia variable
• 03 condensadores
• 1 resistencia variable 0-180 ohmios (R)
• 03 multímetros digitales

IV. PROCEDIMIENTO EXPERIMENTAL

Armar el circuito tal como se demuestra en las figuras adjunta, calibrar el valor de la
resistencia en un rango a 500 ohmios hasta 5 ohmios y valores distintos de
condensador entre 1mH y 5H obtener un juego de 10 lecturas para diferentes valores
de R y C. Regular la tensión en la salida del Variac a 220V.

Evidencias del circuito montado y su medición:

Ilustración 1 Circuito elaborado en el Software

Multisim

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Medición 1

Medición 2

Medición 3

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Medición 4

Medición 5

Medición 6

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Medición 7

Medición 8

Medición 9

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Medición 10

Registrar los siguientes datos:

Vt A VR VL L Rteo Rexp XLex XLte Zte Ω Zex RiL 𝚽𝐭𝐞𝐨 𝚽𝐞𝐱𝐩
V V V V mH Ω Ω Ω Ω Ω Ω
100 1.611 96.686 24.419 40 60 60.016 15.157 15.079 61.865 103.915 0 14.11 14.17
103 1.529 99.364 26.081 45 65 64.986 17.057 16.964 67.177 107.755 0 14.63 14.71
106 1.458 102.05 27.654 50 70 69.993 18.967 18.849 72.493 111.690 0 15.07 15.16
109 1.397 104.773 29.165 55 75 74.998 20.876 20.734 77.813 115.718 0 15.45 15.55
112 1.343 107.477 30.611 60 80 80.027 22.793 22.619 83.136 119.824 0 15.79 15.9
115 1.297 110.221 32.021 65 85 84.981 24.688 24.504 88.461 124.021 0 16.8 16.2
118 1.255 112.954 33.387 70 90 90.003 26.603 26.389 93.789 128.270 0 16.34 16.47
121 1.218 115.681 34.726 75 95 94.976 28.510 28.274 99.118 132.587 0 16.57 16.71
124 1.184 118.427 36.032 80 100 100.022 30.432 30.159 104.448 136.948 0 16.78 16.92
2 1.154 121.173 37.314 85 105 105.002 32.334 32.044 109.780 141.374 0 16.97 17.12

V. CUESTIONARIO

1. ¿Defina el funcionamiento del inductor y los tipos que existen, define

cada uno?
Esta almacena energía en un campo magnético, cuando la corriente fluye a
través de este mismo.

Tipos:

- Bobinas fijas: Su valor es fijo.

- Bobinas variables: Sus inductancias de estas son variables.
- Inductores acoplados: Son inductores de proximidad.
- Inductores multicapa: Su inductancia tiene un valor elevado.

2. De 10 ejemplos de cargas eléctricas tipo R-L.

- Desfibrilador
- Destello
- Electrolisis
- Licuadora encendida
- Centrales geotérmicas
- Calefacción eléctrica
- Televisión
- Computadora
- Batería de automóvil
- Batería recargable

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

3. ¿De qué magnitudes depende de la reactancia de un inductor?

Son importantes dos factores, frecuencia angular y inductancia. Como magnitudes

tienen:

- Hertz
- Henrios

Se expresa de la siguiente manera:

𝑿𝑳 = 𝟐𝝅𝒇𝑳

La magnitud hallada es el Ω.

4. ¿Qué es la resistencia interna de una inductancia?

La resistencia interna de una inductancia modela las consecuencias eléctricas de

las reacciones químicas que se llegan a producir dentro de una batería.

5. Halle los valores teóricos de las resistencias, las reactancias e impedancias.

Está en el informe fue brindada por el jefe de prácticas la cual fue cambiada de (+5)
valores.

El proceso va para todos los datos de la tabla principal del laboratorio. Y va para la
siguiente expresión.

𝑿𝑳 = 𝟐𝝅𝒇𝑳

Demostrando: (Ponemos como ejemplo el primer dato de la lista).

𝑋𝐿 = 2𝜋(60)(40)(10−3 )

𝑋𝐿 = 15.079Ω

La impedancia y su expresión:

𝑍 = √(60)2 + (15.079)2

𝑍 = 61.865

L Rteo XLte Zte Ω

mH Ω Ω
40 60 15.079 61.865
45 65 16.964 67.177
50 70 18.849 72.493
55 75 20.734 77.813
60 80 22.619 83.136
65 85 24.504 88.461
70 90 26.389 93.789
75 95 28.274 99.118
80 100 30.159 104.448
85 105 32.044 109.780

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

6. Explique cómo se halla el valor experimental de una reactancia inductiva.

Se encuentra en función del voltaje de la bobina y la intensidad de la bobina,
deducimos de la siguiente expresión:
𝑉𝐿
𝑋𝐿𝑒𝑥𝑝 =
𝐼𝐿
7. Encuentre el error absoluto y relativo de los valores de las reactancias y de
las impedancias teóricas y experimentales de cada circuito.

XLex XLte Error Error

Ω Ω Absoluto Relativo
15.157 15.079 0.078 0.005
17.057 16.964 0.093 0.005
18.967 18.849 0.118 0.006
20.876 20.734 0.142 0.006
22.793 22.619 0.174 0.007
24.688 24.504 0.184 0.007
26.603 26.389 0.214 0.008
28.510 28.274 0.236 0.008
30.432 30.159 0.273 0.009

Zte Zex Error Error

Ω Ω Absoluto Relativo
61.865 103.915 -42.05 -0.404
67.177 107.755 -40.578 -0.376
72.493 111.690 -39.197 -0.350
77.813 115.718 -37.905 -0.326
83.136 119.824 -36.688 -0.306
88.461 124.021 -35.56 -0.286
93.789 128.270 -34.481 -0.268
99.118 132.587 -33.469 -0.252
104.448 136.948 -32.5 -0.237

VI. OBSERVACIONES Y CONCLUSIONES

Conclusiones:

• Comprendimos la parte teórica para hallar las impedancias o reactancias

mediante fórmulas.
• Armamos correctamente el circuito para hacer las mediciones de los voltajes
que nos piden.
• Con la ayuda de los instrumentos de medida logramos encontrar los valores
experimentales de los voltajes que nos pide el informe.
• Hubo errores porcentuales respecto a las medidas teóricas con las
experimentales ya que los instrumentos de medida tienen una resistencia
interna que varía muchos los valores.
• Es importante armar el circuito para poder realizar el trabajo correctamente
y ser ordenados para poder evitar un incidente.

Observaciones:

• La frecuencia en Hz, durante todo el semestre fue 60.

• Se usó resistencia interna en el voltímetro a 20 mΩ
• La resistencia experimental se halló a través del voltaje de la resistencia y la
corriente.
• Gracias al proyecto se conoció respecto al encuentro de reactancias de forma
experimental.
• Los datos teóricos y los datos experimentales no tuvieron una gran diferencia

Guía de Circuitos Eléctricos 2

 Escuela Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

en valores por unidades.

VII. BIBLIOGRAFÍA

[1]. https://transistores.info/que-es-reactancia-inductiva/
[2]. https://organosdepalencia.com/biblioteca/articulo/read/28323-que-es-la-reactancia-
inductiva-y-como-se-determina
[3]. https://organosdepalencia.com/biblioteca/articulo/read/28323-que-es-la-reactancia-
inductiva-y-como-se-determina
[4]. https://www.tipos.cc/inductores/
