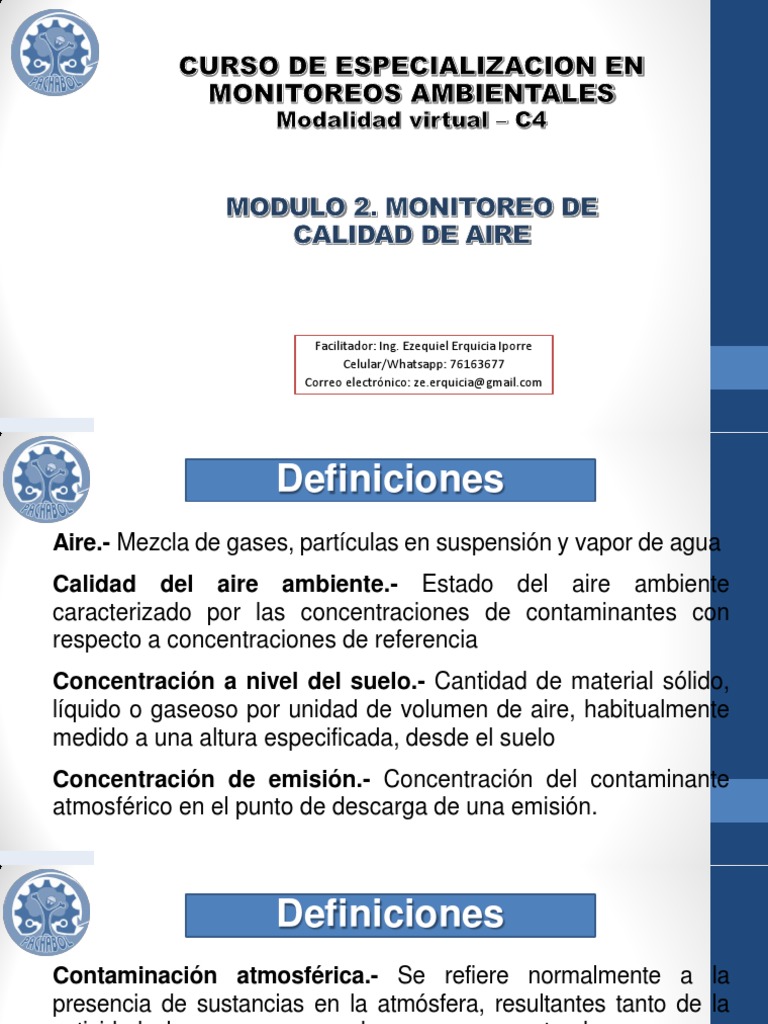

Facilitador: Ing.

Ezequiel Erquicia Iporre

Celular/Whatsapp: 76163677
Correo electrónico: ze.erquicia@gmail.com
 Definiciones
Aire.- Mezcla de gases, partículas en suspensión y vapor de agua
Calidad del aire ambiente.- Estado del aire ambiente
caracterizado por las concentraciones de contaminantes con
respecto a concentraciones de referencia
Concentración a nivel del suelo.- Cantidad de material sólido,
líquido o gaseoso por unidad de volumen de aire, habitualmente
medido a una altura especificada, desde el suelo
Concentración de emisión.- Concentración del contaminante
atmosférico en el punto de descarga de una emisión.
 Definiciones
Contaminación atmosférica.- Se refiere normalmente a la
presencia de sustancias en la atmósfera, resultantes tanto de la
actividad humana como de procesos naturales, en una
concentración suficiente, durante un tiempo suficiente y en unas
circunstancias tales que afecten al confort, la salud o el bienestar
de las personas o el medio ambiente.
Contaminante atmosférico.- Cualquier sustancia o energía
emitida a la atmósfera, resultante de una actividad humana o de
procesos naturales, que afecte de modo adverso al hombre o al
medio ambiente.
 Definiciones
Contaminante primario.- Contaminante atmosférico emitido
directamente desde un foco, por comparación a un contaminante
secundario que se forma en la atmósfera.
Contaminantes secundarios.- Contaminantes que pueden ser
producidos en la atmósfera por procesos físicos o químicos a
partir de contaminantes primarios u otras sustancias presentes,
como resultado de las emisiones de fuentes fijas o móviles.
Fuente.- Toda actividad, proceso natural o antropogénico,
operación o dispositivo móvil o estacionario que produzca o
pueda producir emisiones contaminantes a la atmósfera
 Definiciones
Emisión.- Descarga de sustancias o energías a la
atmósfera.
Inmisión.- Transferencia de contaminantes de la atmósfera
a un "receptor" distinto de la fuente de origen.
 Clasificación de los Contaminantes Atmosféricos

Disgregación Mecánica
Polvos (PTS; PM-10; PM-2,5)
Contaminantes Atmosféricos

Primario
Sólidos
Plomo (Pb), Cadmio Procesos Industriales
Metales pesados
(Cd), Arsénico (As) Primario

Quema de Combustibles
SOx, CO, Benzeno
Primario
Gases
Procesos de Combustión
NOx, NO, NO2
Primario y Secundario
Gaseoso
Disolventes Orgánicos
Primario y Secundario
Vapores Hidrocarburos, COV
(O3) Secundario
Contaminantes Primarios y Contaminantes Secundarios
 Diferencia entre Emisión e Inmisión

La EMISIÓN se refiere a la cantidad de sustancia contaminante que

vierte a la atmósfera una determinada fuente. Suele expresarse en
unidad de masa por unidad de tiempo (kg/h, tm/año).

La INMISIÓN hace mención a la concentración en la atmósfera de ese

contaminante, es decir, es la cantidad de contaminante que se respira
o se mide y suele expresarse en unidad de masa por unidad de
volumen (μg/m3). Es el comportamiento de la atmósfera, con sus
fenómenos de transporte y difusión, y con las reacciones químicas
que en ella tienen lugar, el que determina los niveles de inmisión
existentes para unas emisiones determinadas.
 Fuentes de Contaminación

Fuentes naturales.-Aquellas que no son causadas ni

directa ni indirectamente por actividades humanas:
erupciones volcánicas, actividades sísmicas, actividades
geotérmicas o incendios, fuertes vientos, aerosoles
marinos o resuspensión atmosférica o transporte de
partículas naturales procedentes de regiones áridas

Fuentes antropogénicas.- Derivadas de actividades

humanas
 Mecanismos de Emisión

- Combustión
- Evaporación
- Perturbación Mecánica
- Procesos Biológicos
 Principales Procesos Contaminantes

1 Procesos de Combustión
- Plantas Refinadoras (derivados del petróleo, carbón, gas natural,
residuos)
- Parque Automotor
- Plantas Incineradoras
2 Procesos de la Industria
- Siderurgia y Metalurgia
- Industria Química
- Industria Papelera
 Principales Procesos Contaminantes

3 Procesos en la Construcción
4 Procesos en la Industria Textil
5 Procesos Petroquímicos
6 Procesos Ladrilleros
Evaluación de los Contaminantes
Atmosféricos
LECTURA COLECCIÓN
DIRECTA Y ANÁLISIS

SENSORES FIJACIÓN EN
ELECTROQUÍMICOS FILTRO

NEFELOMETRÍA
TUBO SORBENTE
EN TIEMPO REAL

TUBOS FIJACIÓN EN
COLORIMÉTRICOS SOLUCIÓN
 Evaluación de los Contaminantes
Atmosféricos – Lectura Directa
1. SENSORES ELECTROQUÍMICOS .
 Evaluación de los Contaminantes
Atmosféricos – Lectura Directa

2. NEFELOMETRÍA EN TIEMPO REAL.- El polvo del aire pasa a

través de una cámara de medición, en donde las partículas son
iluminadas por una fuente de luz. La señal resultante de la luz
difractada, se mide bajo un ángulo de detección determinado
 Evaluación de los Contaminantes
Atmosféricos – Lectura Directa
3. TUBOS COLORIMÉTRICOS.- Tubos de vidrio que en su
interior tienen una sustancia química reactiva que cambia de color
en base al compuesto químico evaluado.
 Evaluación de los Contaminantes
Atmosféricos – Colección y Análisis

1. FIJACIÓN EN FILTRO.- La muestra se

recoge haciendo pasar un volumen
conocido de aire a través de un filtro, que va
montado dentro de un muestreador.
 Evaluación de los Contaminantes
Atmosféricos – Colección y Análisis
2. TUBOS SORBENTES.- Se utiliza para la captación de vapores orgánicos y algunos gases.
 Evaluación de los Contaminantes
Atmosféricos – Colección y Análisis
3. FIJACIÓN EN SOLUCIÓN.- Se utiliza soluciones
líquidas específicas para captar determinados
contaminantes químicos.
Las soluciones se muestran en unos tubos de vidrio
llamados borboteadores e impingers .
 Partículas Suspendidas
1. Partículas fracción inhalable.- Conocida como inspirable corresponden
a la fracción en masa de las partículas totales que es inhalada a través de
la nariz y la boca. Conocida como las Partículas Totales Suspendidas.

2. Partículas fracción torácica.- Son las partículas que ingresan más allá
de la tráquea y laringe. Esta fracción es muy próxima a la cantidad de
partículas retenidas con un diámetro de 10 µm.

3. Partículas fracción respirable.- Abarca a las partículas que penetran a

través de los bronquiolos terminales (región alveolar) y que son peligrosas
si se depositan dentro de la región de intercambio de los pulmones.
Caracterizadas por un diámetro de 2,5 µm
Anexo 1 del Reglamento en Materia de Contaminación Atmosférica “LIMITES PERMISIBLES DE
CALIDAD DE AIRE”
HABLEMOS DE LAS PARTÍCULAS
 Diámetro Aerodinámico

Diámetro de una esfera hipotética de densidad 1g/cm

3 que tenga la misma velocidad final debida a la fuerza
gravitatoria, en aire en calma, que la partícula, bajo las
condiciones existentes de temperatura, presión y
humedad relativa.
Tamaño del Material Particulado
HABLEMOS DE LAS PARTÍCULAS
Aparato Respiratorio
Fracciones
Fracciones
Impactación
Difusión
 Ejemplos
CONTAMINANTE TIPO ESTADO PROCESO Y FUENTE
FÍSICO
Partículas en Primario y Sólido - Combustión de materiales fósiles
Suspención (PTS) Secundario en el trasporte (gases de escape
(PM-10) (PM2,5) de vehículos diésel).
- Actividades industriales como
siderurgia.
- Incineración, áridos, cementeras.

Metales Pesados Primario Sólidos - Procesos industriales como la

(Mercurio, plomo Humos metalurgia, cerámica, combustión
cadmio, arsénico)
 Instrumentos de Medición

Para el monitoreo de partículas se - Impactador con todos sus

accesorios
puede utilizar el método de
- Regulador de flujo de 4 l/min
colección y análisis posterior es
- Medidor de flujo que permita
decir se emplea un filtro como una precisión de 0,1 l/min.
medio de colección. - Bomba de aire que permita
un flujo de 10 l/min
Que se requiere para realizar el monitoreo - Microbalanza
de partículas? - Filtros
- Porta filtros
- Desecador o estufa
- Caja petri
- Pinzas
Equipos y Accesorios
Equipos y Accesorios
Impactadores
 Metodología de Muestreo

1. Preparación de Filtros

- Fibra

- Membrana
 Metodología de Muestreo

2. Pesaje de Filtros

Cajas Petri
 Metodología de Muestreo

3. Recolección de la Muestra en el Filtro

Ver Video
 Metodología de Muestreo

4. Manejo de los Filtros recolectados

Cajas Petri
Cálculo de la Concentración…
Límites Permisibles
 Ejemplos de Cálculo
En la industria Incerpaz se realizó un muestreo de material particulado en la colindancia del predio
durante 24 horas continuas, dando como resultado los siguientes valores en la fracción torácica PM-10:

DATOS FILTRO
Flujo muestreo (lt/min) 5
Tiempo de muestreo (Hr) 24
Peso inicial del filtro (mg) 88,85
Peso final del filtro (mg) 89,90
Diferencia de peso (µg) ??
Volumen de Muestreo (m3) ??
Paso 1. Calcular la Diferencia de Peso

𝐃𝒇 = 𝑷𝒊 − 𝑷𝒇
𝑫𝒇 = 𝟖𝟗, 𝟗𝟎𝒎𝒈 − 𝟖𝟖, 𝟖𝟓𝒎𝒈
𝑫𝒇 = 𝟏, 𝟎𝟓𝒎𝒈
Paso 2. Calcular el Volumen de Muestreo

𝒍𝒕
𝑽𝒎 = 𝑭 ∗ 𝑻 𝒎𝒊𝒏
𝒎𝒊𝒏

𝒍𝒕 𝟔𝟎 𝒎𝒊𝒏
𝑽𝒎 = 𝟓 ∗ 𝟐𝟒𝒉𝒓 ∗
𝒎𝒊𝒏 𝟏 𝒉𝒓

𝑽𝒎 = 𝟕𝟐𝟎𝟎 𝒍𝒕
𝑽𝒎 = 𝟕, 𝟐𝟎 𝒎𝟑
 Paso 3. Calcular la Concentración

𝑴
𝑪=
𝑽
M = Peso de la Sustancia en Miligramos (Diferencia de Peso)
V = Volumen de Muestreo en metros cúbicos
𝑫𝒇
𝑪=
𝑽
𝟏, 𝟎𝟓𝒎𝒈
𝑪=
𝟕, 𝟐𝟎𝒎𝟑
𝒎𝒈
𝑪 = 𝟎, 𝟏𝟒𝟓𝟖
𝒎𝟑
𝛍𝒈
𝑪 = 𝟏𝟒𝟓, 𝟖𝟑
𝒎𝟑
 Tabla de Resultados
DATOS FILTRO
Flujo muestreo (lt/min) 4
Tiempo de muestreo (Hr) 24
Peso inicial del filtro (mg) 88,85
Peso final del filtro (mg) 89,90
Diferencia de peso (mg) 1,05
Volumen de Muestreo (m3) 7,20
Concentración (µg/m3) 145,83
Corregir el Flujo o Caudal
 Paso 4. Corrección del Caudal

𝒍𝒕
𝑭𝒄 = 𝟓 ∗ (𝟕𝟔𝟎𝒎𝒎𝑯𝒈 ∗ 𝟏𝟎°𝑪)/(𝟒𝟔𝟎, 𝟖𝟑𝒎𝒎𝑯𝒈 ∗ 𝟐𝟓°𝐂)
𝒎𝒊𝒏
𝒍𝒕
𝑭𝒄 = 𝟓 ∗ 𝟕𝟔𝟎𝟎𝒎𝒎𝑯𝒈°𝑪/𝟏𝟏𝟓𝟐𝟎, 𝟕𝟓𝒎𝒎𝑯𝒈𝑪
𝒎𝒊𝒏
𝐥𝐭
𝑭𝒄 = 𝟒, 𝟎𝟔
𝐦𝐢𝐧
Paso 5. Calculo del Volumen Corregido

𝑽𝒎 = 𝑭 ∗ 𝑻𝒎

𝒍 𝟔𝟎 𝒎𝒊𝒏
𝑽𝒎 = 𝟒, 𝟎𝟔 ∗ 𝟐𝟒𝒉𝒓 ∗
𝒎𝒊𝒏 𝟏 𝒉𝒓

𝑽𝒎 = 𝟓𝟖𝟒𝟔, 𝟒 𝒍
𝑽𝒎 = 𝟓, 𝟖𝟓 𝒎𝟑
Paso 6. Cálculo de la Concentración Corregida

𝑫𝒇
𝑪=
𝑽
𝟏, 𝟎𝟓𝒎𝒈
𝑪=
𝟓, 𝟖𝟓𝒎𝟑
𝒎𝒈
𝑪 = 𝟎, 𝟏𝟕𝟗
𝒎𝟑
μ𝒈
𝑪 = 𝟏𝟕𝟗, 𝟓𝟓
𝒎𝟑
 Tabla de Resultados
DATOS FILTRO
Flujo muestreo (lt/min) 5
Flujo muestreo Corregido (lt/min) 4,06
Tiempo de muestreo (Hr) 24
Peso inicial del filtro (mg) 88,85
Peso final del filtro (mg) 89,90
Diferencia de peso (mg) 1,05
Volumen de muestreo (m3) 7,20
Volumen de muestreo Corregido (m3) 5,85
Concentración (µg/m3) 145,83
Concentración Corregido (µg/m3) 179,55
Límites Permisibles
 Definiciones

Son el conjunto de partículas sólidas suspendidas en el aire,

procedentes de una condensación del estado gaseoso, a partir de
la sublimación o volatilización de un metal.

Son una mezcla de partículas y gases generados por el fuerte

calentamiento de las sustancias presentes en el entorno del punto
de soldadura o de oxicorte.
 Principales Actividades que generan Metales Pesados

- Metalurgia
- Cerámica
- Combustión
- Minería
- Fundición
- Cementeras
 Efectos de los Metales Pesados

Los contaminantes como los metales pesados normalmente se encuentran en estado sólido y se
introduce a la atmósfera en forma de partículas suspendidas por la quema de combustibles o pinturas
que lo contienen y en procesos de fundición. Son bioacumulable y una exposición permanente a estos
metales generalmente provoca efectos de intoxicación crónica. Causando en el caso del PB por ejemplo
ataques, retardo mental y trastornos del comportamiento Los efectos de Pb en adultos y niños pueden
expresarse como la Anemia Frank, la cual es observable en adultos con niveles de Pb en la sangre
mayores a 800 µg/l y en niños por encima de los 700 µg/l aproximadamente. Además, a niveles
mayores de Pb de 500 µg/l en adultos y 250 µg/l a 300 µg/l en niños, se reduce la producción de
hemoglobina.
 Metodología de Muestreo
Colecta y Análisis Posterior

Ataque químico
 Metodología de Muestreo
Colecta y Análisis Posterior
Ataque químico
 Concentración en el medio acuoso

𝑴
𝑪=
𝑽
M = Peso de la Sustancia en Miligramos
V = Volumen de Muestreo en metros cúbicos

𝑴=𝑪∗𝑽
Normativa Aplicable
 Procedimiento de Medición

Se hace pasar un volumen conocido de aire atreves de un filtro de

membrana para recoger los metales y compuestos metálicos de
interés. El filtro con la muestra recolectada se trata con ácido
nítrico concentrado. Los metales presentes se solubilizan y la
disolución es analizado en un espectrofotómetro de absorción
atómica o un espectrómetro.
 Cálculo de la Concentración

𝑴
𝑪=
𝑽
M = Peso de la Sustancia en Miligramos
V = Volumen de Muestreo en metros cúbicos
 Caso Práctico

Se realizó el monitoreo de inmisión de partículas y metales

pesados en el predios de la estuquera Caiza, en sus operaciones
de la ciudad de cochabamba, el mismo muestra los siguientes
valores recolectados. Calcular la concentración corregida en todos
los casos.
 Caso Práctico
DATOS PTS PM-10 Pb
Flujo de Muestreo (lt/min) 4 4 4
Tiempo de muestreo (Hr) 24 24 24
Peso Inicial Filtro (mg) 91,30 101,20 -
Peso Final Filtro (mg) 92,7 102,05 -
Peso Laboratorio Pb (µg) 4
Temperatura de Medición (°C) 12 8 9
Presión de Medición (mmHg) 550,12 460,83 490,35
Diferencia de Peso (mg) ? ? ?
Volumen Muestreo (m3) ? ? ?
Concentración (µg/m3) ? ? ?
Flujo de Muestreo Corregido (lt/min) ? ? ?

Volumen Muestreo Corregido (m3) ? ? ?

Concentración Corregido (µg/m3) ? ? ?

LÍMITES PERMISIBLES Anexo 1 RMCA 260 150 1,5

(µg/m3)
 Paso 1. Calcular la Diferencia de Peso

𝑴 = 𝑷𝒊 − 𝑷𝒇

𝑴 = 𝟗𝟏, 𝟑 − 𝟗𝟐, 𝟕 𝑴 = 𝟏𝟎𝟏, 𝟐 − 𝟏𝟎𝟐, 𝟓

𝑴 = 𝟏, 𝟒 𝒎𝒈 𝑴 = 𝟎, 𝟖𝟓 𝒎𝒈
𝑷𝑴 − 𝟏𝟎 𝑷𝑴 − 𝟐, 𝟓
𝑴 = 𝟒 𝒖𝒈
𝑷𝒃
Paso 2. Calcular el Volumen de Muestreo

𝑽𝒎 = 𝑭 ∗ 𝑻𝒎
𝒍 𝒎𝒊𝒏
𝑽𝒎 = 𝟒 ∗ 𝟐𝟒 𝒉 ∗ 𝟔𝟎
𝒎𝒊𝒏 𝒉
𝑽𝒎 = 𝟓𝟕𝟔𝟎 𝒍
𝑽𝒎 = 𝟓, 𝟕𝟔 𝒎𝟑
Paso 3. Calcular la Concentración

𝑫𝒇

2/4/2021
𝑪=
𝑽
𝟒μ𝒈
𝑪=
𝟓, 𝟕𝟔𝒎𝟑
μ𝒈
𝑪 = 𝟎, 𝟔𝟗𝟒
𝒎𝟑

67
Corregir el Flujo o Caudal
 Paso 4. Corrección del Caudal

𝟒𝒍𝒕
𝑭𝒄 = ∗ (𝟕𝟔𝟎𝒎𝒎𝑯𝒈 ∗ 𝟏𝟐°𝑪)/(𝟓𝟓𝟎, 𝟏𝟐𝒎𝒎𝑯𝒈 ∗ 𝟐𝟓°𝐂)
𝒎𝒊𝒏
𝟒𝒍𝒕
𝑭𝒄 = ∗ (𝟗𝟏𝟐𝟎𝒎𝒎𝑯𝒈 °𝑪)/(𝟏𝟑𝟕𝟓𝟑𝒎𝒎𝑯𝒈°𝐂)
𝒎𝒊𝒏
𝐥𝐭
𝑭𝒄 = 𝟑, 𝟐𝟔
𝐦𝐢𝐧
Paso 5. Calculo del Volumen Corregido

𝑽𝒄 = 𝑭𝒄 ∗ 𝑻𝒎
𝒍 𝒎𝒊𝒏
𝑽𝒎 = 𝟑, 𝟐𝟔 ∗ 𝟐𝟒 𝒉 ∗ 𝟔𝟎
𝒎𝒊𝒏 𝒉
𝑽𝒎 = 𝟒𝟔𝟗𝟒, 𝟒 𝒍
𝑽𝒎 = 𝟒, 𝟔𝟗𝟒𝟒 𝒎𝟑
Paso 6. Calculo de la concentración Corregida

𝑫𝒇

2/4/2021
𝑪=
𝑽
𝟒μ𝒈
𝑪=
𝟒, 𝟔𝟗𝒎𝟑
μ𝒈
𝑪 = 𝟎, 𝟖𝟓𝟑
𝒎𝟑

71
 Metodología de Muestreo Fijación en
Solución – Colecta y Análisis Posterior
Metodología de Muestreo Fijación
en Solución – Colecta y Análisis
Posterior
Muestreo Pasivo y Muestreo Activo
 Metodología de Muestreo Fijación en
Solución – Colecta y Análisis Posterior
