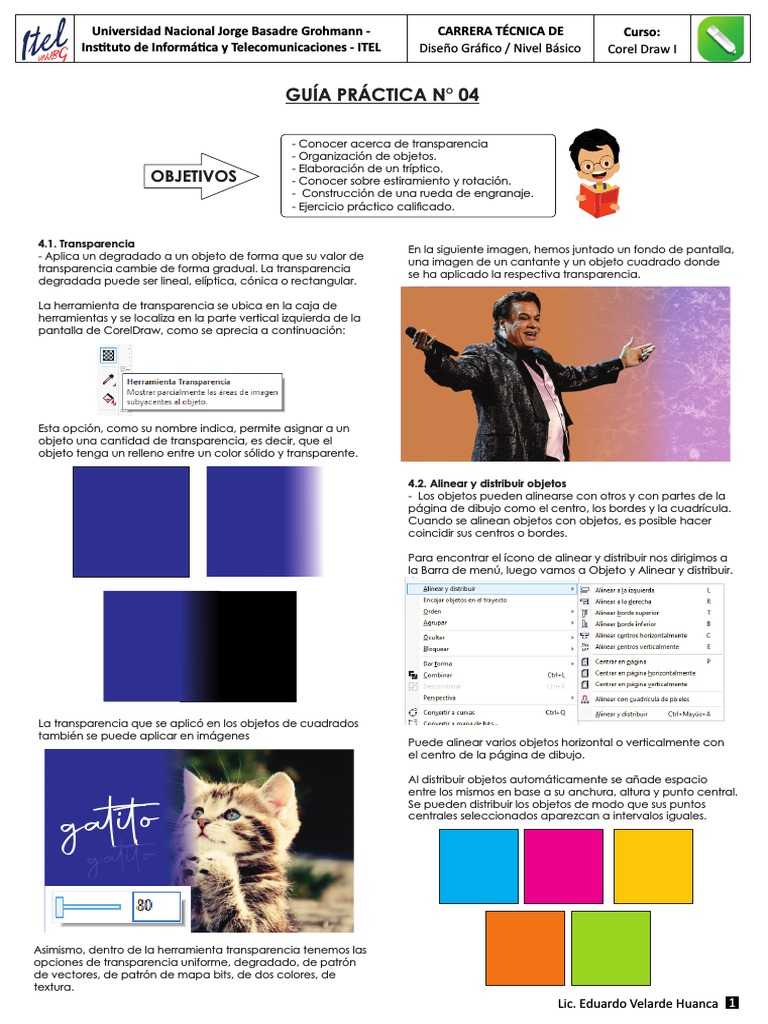

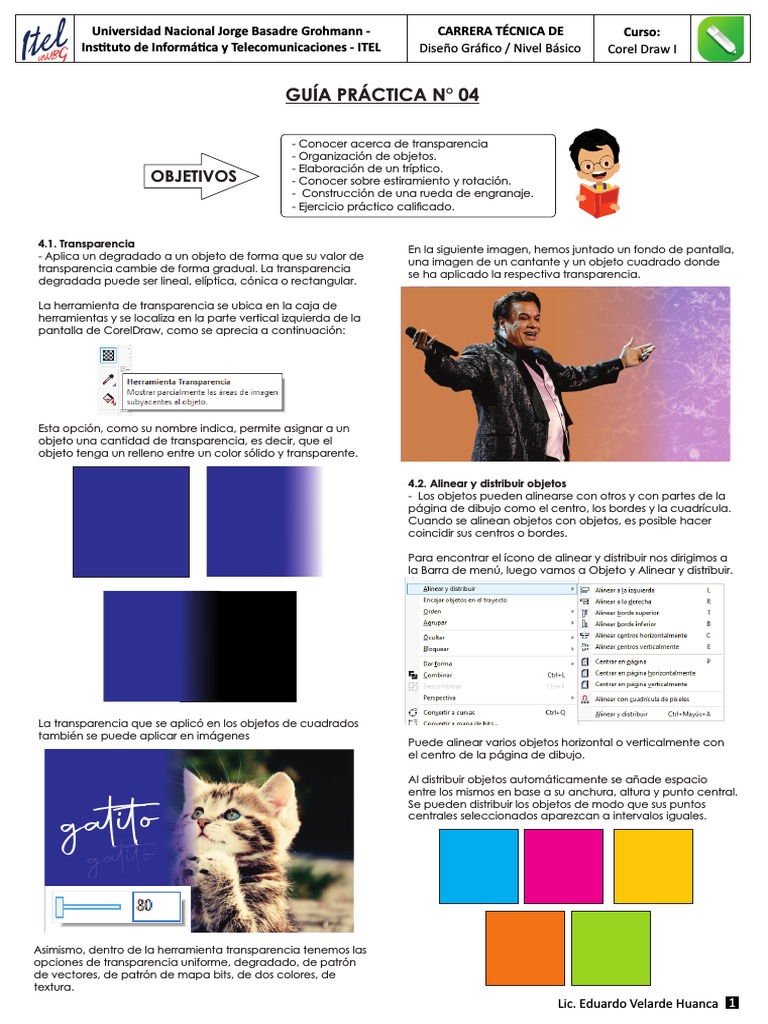

GUÍA PRÁCTICA N° 04

- Conocer acerca de transparencia

- Organización de objetos.
- Elaboración de un tríptico.
OBJETIVOS - Conocer sobre estiramiento y rotación.
- Construcción de una rueda de engranaje.
- Ejercicio práctico calicado.

4.1. Transparencia
En la siguiente imagen, hemos juntado un fondo de pantalla,
- Aplica un degradado a un objeto de forma que su valor de
una imagen de un cantante y un objeto cuadrado donde
transparencia cambie de forma gradual. La transparencia
se ha aplicado la respectiva transparencia.
degradada puede ser lineal, elíptica, cónica o rectangular.

La herramienta de transparencia se ubica en la caja de

herramientas y se localiza en la parte vertical izquierda de la
pantalla de CorelDraw, como se aprecia a continuación:

Esta opción, como su nombre indica, permite asignar a un

objeto una cantidad de transparencia, es decir, que el
objeto tenga un relleno entre un color sólido y transparente.

4.2. Alinear y distribuir objetos

- Los objetos pueden alinearse con otros y con partes de la
página de dibujo como el centro, los bordes y la cuadrícula.
Cuando se alinean objetos con objetos, es posible hacer
coincidir sus centros o bordes.

Para encontrar el ícono de alinear y distribuir nos dirigimos a

la Barra de menú, luego vamos a Objeto y Alinear y distribuir.

La transparencia que se aplicó en los objetos de cuadrados

también se puede aplicar en imágenes
Puede alinear varios objetos horizontal o verticalmente con
el centro de la página de dibujo.

Al distribuir objetos automáticamente se añade espacio

go
entre los mismos en base a su anchura, altura y punto central.
Se pueden distribuir los objetos de modo que sus puntos
centrales seleccionados aparezcan a intervalos iguales.

Asimismo, dentro de la herramienta transparencia tenemos las

opciones de transparencia uniforme, degradado, de patrón
de vectores, de patrón de mapa bits, de dos colores, de
textura.
Lic. Eduardo Velarde Huanca 1
 Universidad Nacional Jorge Basadre Grohmann - CARRERA TÉCNICA DE Curso:
Ins tuto de Informá ca y Telecomunicaciones - ITEL Diseño Gráfico / Nivel Básico Corel Draw I

4.3. Elaboración de tríptico - Y también crearemos un rectángulo con un pequeño texto

- Son herramientas para comunicar algún producto, pues en
su contenido tienen varias páginas para disponer el
contenido y las imágenes con un formato fácil.
Ejemplo de tríptico:
que será como el subtítulo.
- Finalmente en la hoja frontal, anexaremos una imagen de
fondo de color azul claro, para ello volveremos a utilizar la
opción de power clip y quedaría así:

- Ingresar al programa Corel Draw.

- En el documento Nuevo, cambiar la orientación de la
página a Horizontal.
- Dividir la hoja de trabajo en tres partes. Realizar (03) tres
rectángulos y estirarlos hasta que alcance la medida de la
hoja.
- Distribuir las hojas divididas de la siguiente numeración para
no tener errores al momento de la impresión:

5 6 1 2 3 4

HOJA FRONTAL HOJA DE ATRÁS - Luego en la hoja de atrás, trabajaremos de la siguiente

- Para la división entre uno y otro rectángulo también se
puede utilizar las reglas para que todo esté alineado o en su
defecto, dejar los (03) rectángulos de la hoja y apretar click
y Bloquear para que no pueda realizar ningún movimiento.
- Asimismo, dibujar un rectángulo, convertirlo a curva (Crtl+Q)
y luego Dar Forma y convertirlo a un triángulo bajando el
cursor en un lado como en la imagen se aprecia (Figura 2).
manera.
- Primero, copiaremos dos hexágonos. Uno para la parte
superior (2) y otro para la inferior (4). Lo pondremos al borde
del rectángulo dos, como en la imagen (Figura 4). Luego
seleccionamos el rectángulo y después el hexágono y nos
vamos a Recortar (Figura 5) y apretamos en reejar
verticalmente, lo desagrupamos y lo acomodamos al igual
que en el rectángulo cuatro (Figura 6)

- Asimismo, realizaremos hectágonos,

vamos a la caja de herramientas y
- Figura 5
apretamos en herramienta polígono
modicamos los puntos a (06) lados.
Después, triplicamos el hexágono y
lo vamos reduciendo. Lo pintamos
de color azul, seleccionamos todo 2 3 4 2 3 4
y con pluma de contorno, vamos a
anchura y seleccionamos Ninguna.
Luego vemos y tenemos que tener una imagen así (Figura 3).
- Figura 4 - Figura 6

- Colocamos texto en los rectángulos dos y cuatro. Creamos

un hexágono en el rectángulo tres y en el mismo rectángulo
creamos dos cuadrados uno en la parte superior y otro en
la parte inferior con la nalidad de agregar dos imágenes en
power clip en los cuadrados para que nalmente quede
terminado así (Figura 7).

- Figura 2 - Figura 3
- Una vez terminado los hexágonos, lo adherimos a la hoja
frontal dos veces. Y utilizamos la opción de power clip para
introducir imágenes al tríptico. Cuando ya estemos en la
opción de power clip podemos Editar para que la imagen
se adecúe al tamaño del objeto donde se aplicó.

- En la parte frontal
de nuestro tríptico
tenemos que tenerlo
de esta manera.
Luego continuamos
con la herramienta
texto para poder
- Figura 7
crear unos textos que
se generará.

Lic. Eduardo Velarde Huanca 2

 Universidad Nacional Jorge Basadre Grohmann - CARRERA TÉCNICA DE Curso:
Ins tuto de Informá ca y Telecomunicaciones - ITEL Diseño Gráfico / Nivel Básico Corel Draw I

4.4. Ejercicios Estiramiento y rotación

Dibujo de patrón
- Vamos a la caja de herramientas y dibujamos un elipse con - Primero creamos dos elipses iguales. Una vez que tengamos
medidas de (02) dos centímetros de anchura y (05) cinco de ambos objetos, lo intersectamos entre sí, aplicando Objeto =
altura. Dar forma = Intersección
- Después, a la elipse le aplicamos un relleno azul claro y un
contorno de color rojo.
- Con la elipse que está seleccionada, apretamos click una
segunda vez sobre el mismo objeto para que aparezca los
controles de rotación.
- Luego, arrastre el centro de giro hasta colocarlo a la parte
inferior del elipse. (Figura 8)
- Luego reducimos la intersección y apretamos Alt+F8 y nos
aparecerá la ventana de transformar.

- Una vez ahí en ángulo

digitaremos el nro 15,

CENTRO
DE GIRO

- En centro, apretaremos
la opción del cuadro del
medio inferior y también
haremos 23 copias.
- Por último crearemos
un elipse al medio de
nuestro dibujo.
- Figura 8

- Posteriormente, en el elipse apretamos Alt+F8 y nos

aparecerá la opción de la ventana Transformar
- Una vez ahí en el cuadro del parámetro ángulo introducimos
el número 15 y duplicamos 23 copias(gura 9).
- Ahora se tendrá 24 elipses formando un círculo (gura 10).

- A continuación plasmaremos un
elipse y un rectángulo y lo intersectamos,
para que quede de la siguiente manera.
- Aplicamos transformación (Alt+F8),
- Figura 9 - Figura 10 en ángulo 15, en centro inferior centro y
23 copias y aplicar.

- Seleccionamos todos
los 24 elipses y luego
hacemos click
apretando Ctrl+L
o sino en
Combinar, una
vez apretado
dicha opción
nos quedará
de la siguiente
manera como
a continuación se
aprecia en la imagen
(gura 11).
- Figura 11
Lic. Eduardo Velarde Huanca 3
 Universidad Nacional Jorge Basadre Grohmann - CARRERA TÉCNICA DE Curso:
Ins tuto de Informá ca y Telecomunicaciones - ITEL Diseño Gráfico / Nivel Básico Corel Draw I

4.5. Escalar y reejar 4.7. Inclinación

- Esta opción también está dentro de la ventana - Esta opción también es llamado sesgar, en donde se puede
Transformar, en el ícono de Escalar y reejar sesgar tantos grados como en horizontal como en el vertical.
Se puede también aplicar cuando se apreta por segunda
vez en un objeto.

- En esta ventana nosotros podemos reejar una imagen

ya sea a la derecha, izquierda, arriba o abajo, es por eso
que también se tiene el ícono de Reejar.

4.6. Tamaño
- Esta opción es la misma a la que se tiene en la barra de
propiedades,

Lic. Eduardo Velarde Huanca 4

 Universidad Nacional Jorge Basadre Grohmann - CARRERA TÉCNICA DE Curso:
Ins tuto de Informá ca y Telecomunicaciones - ITEL Diseño Gráfico / Nivel Básico Corel Draw I

4.8. Construcción de una rueda de engranaje

- Primero dibujar un rectángulo. Lo convertimos a curvas

y luego vamos a la caja de herramientas en Dar Forma,
transformamos nuestro rectángulo en un triángulo,
eliminando los dos nodos inferiores y creando un nodo
al medio del rectángulo.

- Vamos a la ventana Transformar (Alt+F8) y en Girar

cambiamos lo siguiente:

Gracias por tu atención

¡Buen fin de semana!
- Una vez modicado con dichos datos, nos aparecerá
lo siguiente:

- Agregamos un elipse al medio de nuestro objeto para

luego seleccionar ambos objetos y apretamos en
Objeto = Dar forma = Soldar.
Una vez realizado, creamos otro elipse al medio, luego
apretamos en Objeto = Dar forma = Combinar y de esta
manera conseguimos nuestra rueda de engranaje.
