3.

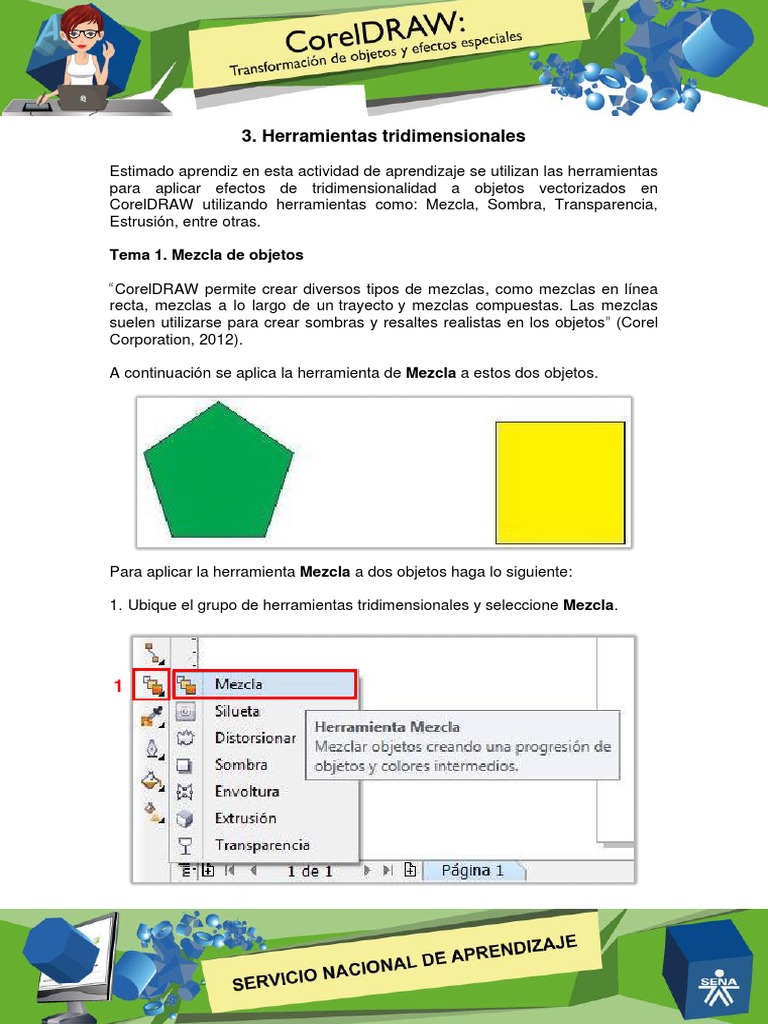

Herramientas tridimensionales
Estimado aprendiz en esta actividad de aprendizaje se utilizan las herramientas
para aplicar efectos de tridimensionalidad a objetos vectorizados en
CorelDRAW utilizando herramientas como: Mezcla, Sombra, Transparencia,
Estrusión, entre otras.

Tema 1. Mezcla de objetos

“CorelDRAW permite crear diversos tipos de mezclas, como mezclas en línea

recta, mezclas a lo largo de un trayecto y mezclas compuestas. Las mezclas
suelen utilizarse para crear sombras y resaltes realistas en los objetos” (Corel
Corporation, 2012).

A continuación se aplica la herramienta de Mezcla a estos dos objetos.

Para aplicar la herramienta Mezcla a dos objetos haga lo siguiente:

1. Ubique el grupo de herramientas tridimensionales y seleccione Mezcla.

1
2. Dé clic sobre uno de los objetos.

Dar clic sobre el objeto 1 Objeto 2

3. Manteniendo presionado clic izquierdo dirija el puntero del mouse sobre el

objeto 2 y suelte.

De esta forma se han mezclado dos objetos con su respectivo contorno y color.

La barra de propiedades cambia y ofrece otras opciones de mezcla, una de

ellas es Dirección de mezcla, la cual permite establecer un ángulo con el cual
girar los objetos mezclados. Puede escribir manualmente el ángulo o dar clic en
las flechas para aumentar o disminuir el valor.
Hay otra opción en la barra de propiedades que permite sumar o cambiar el
número de etapas u objetos que aparecen en la mezcla, por defecto
aparecerán 20. También se pueden agregar o quitar a través de las flechas o
manualmente.

También hay un grupo de 3 herramientas seguidas que permiten cambiar el

color de la mezcla teniendo en cuenta el espectro de color o círculo cromático.

La herramienta de Aceleración de objeto y color, permite ajustar la forma

como aparecerán los objetos y el color en la mezcla. Al dar clic sobre esta
herramienta, aparecerá una ventana para modificar la mezcla.
Se pueden mover independientemente cada una de las opciones dando clic en
el candado para que se desbloqueen. Entonces se puede mover la opción
Objeto para que los elementos se corran hacia una dirección y la de Color para
variar la tonalidad de la mezcla.

Tema 2. Aplicación de siluetas a objetos

Puede aplicar una silueta a un objeto para crear una serie de líneas
concéntricas que progresen hacia el interior o exterior del objeto.
CorelDRAW también le permite establecer el número y la distancia de
las líneas de la silueta.

Además de crear interesantes efectos tridimensionales, puede utilizar

siluetas para crear contornos recortables para enviarlos a dispositivos,
como trazadores, máquinas de grabado y cortadores de vinilo.

Después de aplicar una silueta a un objeto, puede copiar o clonar su

configuración para utilizarla en otro objeto. También puede cambiar los
colores del relleno entre las líneas de la silueta y de las propias líneas
del contorno. En el efecto de silueta es posible crear una progresión de
color en la que un color se mezcle con el siguiente.
 Esta progresión puede seguir un trayecto hacia la derecha, hacia la
izquierda o recto a través del rango de colores que elija. (Corel
Corporation, 2012)

Ver cómo hacerlo:

Para aplicar una silueta a un objeto

1. En la caja de herramientas dé clic en la opción Silueta.

2. Haga clic en un objeto o en conjunto de objetos agrupados y arrastre el

tirador inicial hacia el centro para crear una silueta interior o alejándose del
centro para crear una silueta exterior.

Silueta hacia adentro Silueta hacia afuera

En la barra de propiedades se pueden cambiar las opciones de Silueta.

Por ejemplo, cambiar el número de etapas en la silueta; por defecto aparecerá

una sola etapa o silueta, pero se puede agregar con la herramienta de Etapas
de silueta, en este caso se le colocan 3.

Etapa 3

Etapa 2

Etapa 1

Objeto

Así mismo hay una herramienta denominada Esquinas de silueta, esta

permite cambiar la forma de las esquinas de las siluetas creadas.
También se encuentran las herramientas para cambiar el contorno y el relleno
de la silueta. Para utilizarla se selecciona el objeto y se despliega la pestaña
dependiendo de lo que se quiera configurar.

Tema 3. Aplicación de efectos de distorsión

Permite transformar objetos aplicando los efectos Empujar y tirar, Cremallera

y Torbellino.

Para aplicar una silueta a un objeto

1. En la caja de herramientas dé clic en la herramienta Silueta.

Hay tres tipos de efectos de distorsión que sirven para dar forma a los objetos.

1
1. Empujar y tirar: permite empujar hacia dentro o tirar hacia fuera de
los bordes de un objeto.

2. Cremallera: permite aplicar un efecto de dientes de sierra a los

bordes del objeto. Se puede ajustar la amplitud y frecuencia de este
efecto.

3. Torbellino: permite girar un objeto para crear el efecto de torbellino.

Puede elegir la dirección del remolino, así como el grado y la
cantidad de rotación. (Corel Corporation, 2012)

3
La herramienta de Distorsión Empujar y
tirar tiene la opción de ampliar o disminuir las
puntas del objeto.

Esta herramienta Distorsión de Torbellino

tiene opciones para girar la distorsión y darle
un ángulo específico y el número de
rotaciones.

La herramienta de Distorsión Cremallera

ofrece la posibilidad de cambiar la amplitud y
la frecuencia de la distorsión.

Tema 4. Sombras

Creación de sombras

Las sombras simulan el efecto de la luz que incide sobre un objeto

desde cinco perspectivas concretas: horizontal, derecha, izquierda,
abajo y arriba. Las sombras pueden aplicarse a la mayoría de objetos o
grupos de objetos, incluidos texto artístico, texto de párrafo y mapas de
bits.

Las sombras creadas en CorelDRAW son ideales para la impresión,

pero no son adecuadas para el envío a otros dispositivos, tales como
cortadores de vinilo y trazadores. Las sombras recortables son
necesarias para esos tipos de proyectos. Para añadir una sombra
recortable a un objeto, duplíquelo, rellene el duplicado con un color
oscuro y a continuación, colóquelo tras el objeto original.

Cuando se añaden sombras, es posible cambiar su perspectiva y

ajustar atributos como el color, la opacidad, el nivel de degradado, el
ángulo y el fundido. (Corel Corporation, 2012)
Para crear sombra a un objeto

1. Con el objeto seleccionado en la caja de 1

herramientas, haga clic en la herramienta Sombra.

2. Después dé clic sobre el objeto y arrastre el puntero

en la dirección que desea la sombra.

En la barra de propiedades aparece la opción de Listas de Preestablecidos

para cambiar las propiedades o aplicar sombras predeterminadas.
La opción Descentrado de sombras, le permite cambiar la posición de la
sombra, es decir la distancia de la sombra del objeto en los dos ejes.

Así mismo, hay un grupo de herramientas que permite cambiar el Ángulo,

Opacidad y Fundido de la sombra.

Ángulo Opacidad Fundido

También puede darle el color que quiera a la sombra, por medio de la

herramienta de Color de la sombra que aparece en la barra de propiedades.

Ver algunos ejemplos:

Tema 5. Herramienta Envoltura

Esta herramienta permite distorsionar un objeto tirando de los nodos de

la envoltura situada sobre el objeto.

Para utilizar esta herramienta en un objeto:

1. En la caja de herramientas dé clic en la opción Envoltura.

Para aplicar una silueta a un objeto

1. En la caja de herramientas dé clic en la opción Silueta.

Alrededor del objeto aparecerán 8 nodos, los cuales servirán para editarlo y
darle forma.

Para editarlo, basta con tirar de los nodos y darle la forma deseada al objeto,
para ello se usa la herramienta Envoltura.
En la barra de propiedades aparecen algunas opciones prederminadas de esta
herramienta que no sólo se usa en textos, también se utilizar con objetos
vectorizados.

Tema 6. Herramienta Extrusión

La herramienta Extrusión le permite aplicar una tercera dimensión a cualquier
objeto vectorizado en CorelDRAW.

Para aplicar extrusión a un objeto

1. En la caja de herramientas dé clic en la herramienta Extrusión.

1
Ahora haga clic sobre el objeto y arrastre hacia la dirección deseada para
aplicar la tridimensionalidad. Al hacer esto el objeto mostrará las líneas de
cómo quedará la extrusión.

En la barra de propiedades puede modificar el color de la extrusión. Ver

ejemplo:

Así mismo, puede cambiar el tamaño de la profundidad mediante la

herramienta Profundidad. Por defecto aparece 20, pero puede aumentar con
las flechas de 5 en 5 o manualmente la cantidad deseada.
Iluminación de la extrusión:

También podrá cambiar la iluminación de la extrusión utilizando la herramienta

Iluminación de extrusión.

Ver un ejemplo:

La Iluminación de la extrusión depende en gran parte de la dirección de la

extrusión misma. Es decir que la posición define como cambiará la iluminación.

Biseles de extrusión

La Herramienta Biseles de extrusión permite agregarle bisel al objeto más no

a la extrusión. Al dar clic sobre la herramienta se despliega la ventana de
opciones, allí se da clic sobre la opción Usar bisel, también podrá modificar el
ángulo y la profundidad del bisel.

Tema 7. Herramienta Transparencia

La herramienta Transparencia permite mostrar parcialmente áreas que están

debajo de un objeto o mapa de bits. Ver cómo emplearla:

Para aplicar transparencia a un objeto

1. En la caja de herramientas dé clic en la herramienta Transparencia.

Una vez seleccionada la herramienta en la barra de propiedades aparecerán

algunas opciones predeterminadas de Transparencia.
En Tipo de transparencia, podrá utilizar cualquiera de los 9 tipos de
transparencia que trae CorelDRAW por defecto, estos son:

 Uniforme.
 Lineal.
 Radial.
 Cónico.
 Cuadrado.
 Patrón de dos colores.
 Patrón de color.
 Patrón de mapa de bits.
 Textura.

Puede utilizar cada uno de estos en cualquier momento, eligiendo la mezcla

que desea que se realice con el objeto del fondo.

Tipo de
transparencia

Operación de
transparencia

En la barra de propiedades encontrará la forma de variar el Punto medio de

transparencia que le permite mover el punto medio de la transparencia
aplicada al objeto. Por defecto está en 100, si coloca un valor menor la
transparencia disminuirá así:

También puede variar el ángulo y el relleno del borde de la transparencia

aplicandolo con la herramienta de Ángulo y relleno de borde.
 Referencias

Corel Corporation. (2012). Ayuda de CorelDRAW X6. Consultado el 26 de

diciembre de 2013, en
http://product.corel.com/help/CorelDRAW/540240626/Main/ES/Doc/wwhelp/ww
himpl/js/html/wwhelp.htm?context=CorelDRAW_Help&topic=IDDH_CURVE_TO
OL_PROP_PAGE&single
