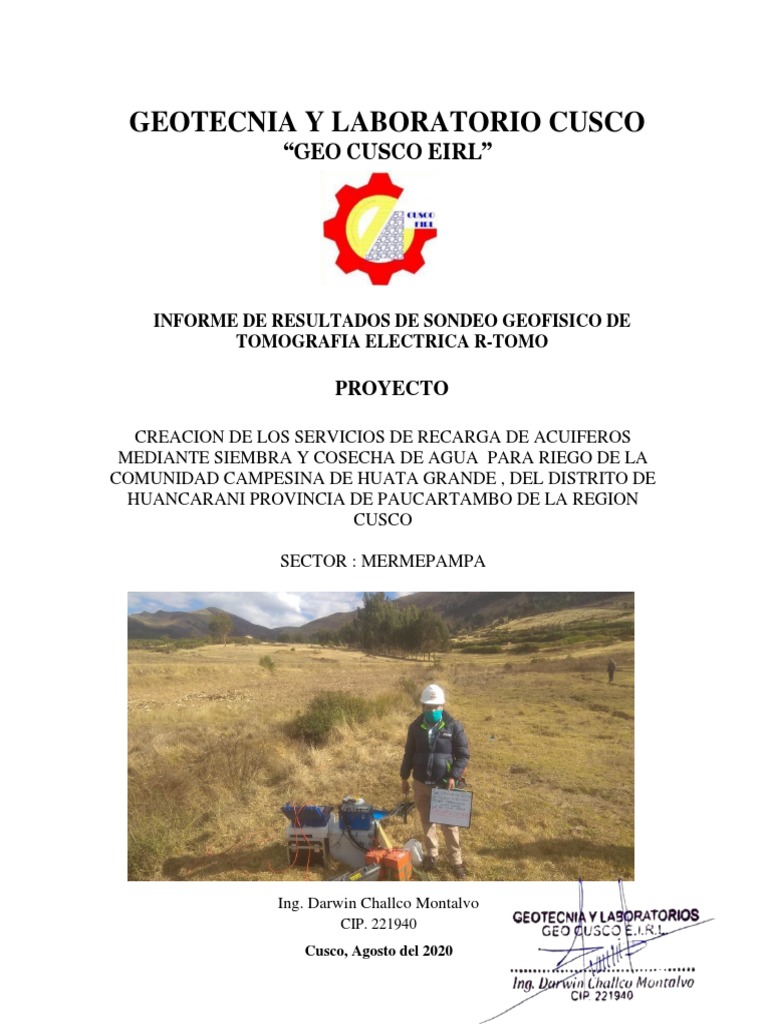

GEOTECNIA Y LABORATORIO CUSCO

“GEO CUSCO EIRL”

INFORME DE RESULTADOS DE SONDEO GEOFISICO DE

TOMOGRAFIA ELECTRICA R-TOMO

PROYECTO

CREACION DE LOS SERVICIOS DE RECARGA DE ACUIFEROS

MEDIANTE SIEMBRA Y COSECHA DE AGUA PARA RIEGO DE LA
COMUNIDAD CAMPESINA DE HUATA GRANDE , DEL DISTRITO DE
HUANCARANI PROVINCIA DE PAUCARTAMBO DE LA REGION
CUSCO

SECTOR : MERMEPAMPA

Ing. Darwin Challco Montalvo

CIP. 221940
Cusco, Agosto del 2020
 INDICE
CAPÍTULO 1 : GENERALIDADES .......................................................................................1

1.1 INTRODUCCION .........................................................................................................1

1.2 UBICACIÓN .................................................................................................................1

1.3 ANTECEDENTES.........................................................................................................1

1.4 OBJETIVOS ..................................................................................................................2

1.4.1 Objetivo general ......................................................................................................2

1.4.2 Objetivo específicos ................................................................................................2

1.5 METODOLOGÍA DE TRABAJO. ................................................................................2

1.5.1 Enfoque del estudio Geofísico ................................................................................2

1.5.2 Análisis geológico ...................................................................................................3

1.5.3 Desarrollo en gabinete ............................................................................................3

CAPÍTULO 2 : MARCO TEORICO .......................................................................................4

2.1 PROSPECCIÓN GEOFÍSICA .......................................................................................4

2.2 MÉTODO GEOFÍSICO DE RESISTIVIDAD ..............................................................4

2.3 TOMOGRAFÍA ELÉCTRICA ......................................................................................5

2.3.1 Pseudo sección de resistividad aparente .................................................................6

2.4 MÉTODOS EN PROSPECCIÓN GEOLÉCTRICA-EQUIPO .....................................7

2.4.1 Método Wenner (Wnmode N = 1) ..........................................................................7

2.4.2 Método Schlumberger (Modo Sb1) ........................................................................8

2.4.3 Método Schlumberger Modo Sb2 (N≥ 1) ......................................................8

CAPÍTULO 3 : ENSAYOS DE TOMOGRAFÍA GEOELÉCTRICA ....................................9

3.1 ENSAYOS DE TOMOGRAFIA ELECTRICA ............................................................9

3.2 UBICACIÓN DE LINEAS DE TOMOGRAFIA ..........................................................9

3.3 TRABAJO DE CAMPO ..............................................................................................10

3.4 caracteristicas geologicas de la zonas de estudio .........................................................11

3.4.1 Grupo Mitu ............................................................................................................11

3.4.2 Depósitos morrénicos (Qpl-mo)............................................................................11

3.4.3 Formacion Ananea ................................................................................................11

3.4.4 Grupo Copacabana ................................................................................................12

3.4.5 Formación Huancané ............................................................................................12

3.4.6 Depositos Coluviales.............................................................................................12

3.5 EQUIPOS UTILIZADOS ............................................................................................13

3.5.1 Electrodos..............................................................................................................13

3.5.2 Batería ...................................................................................................................13

3.5.3 Cables De Conexiones ..........................................................................................13

3.5.4 Aditivos Para El Correcto Uso Del Equipo...........................................................13

3.5.5 Otros Instrumentos Adicionales ............................................................................13

3.6 Software utilizado. .......................................................................................................14

3.7 TRABAJOS REALIZADOS .......................................................................................14

3.8 PROCESAMIENTO E INTERPRETACION .............................................................15

3.8.1 Procesamiento .......................................................................................................15

3.9 CONCLUSIONES Y RECOMENDACIONES ...........................................................18

3.9.1 Conclusiones .........................................................................................................18

3.9.2 Recomendaciones..................................................................................................18
 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

CAPÍTULO 1 : GENERALIDADES
1.1 INTRODUCCION
La detección de posibles filtraciones de agua en el subsuelo es un tema de gran
importancia en ingeniería, en especial cuando estamos estudiando estructuras como las
presas de tierra o diques, en donde estas filtraciones pueden incluso provocar su
colapso estructural.
Para poder determinar la distribución vertical y horizontal de los diferentes materiales,
identificar la presencia de filtraciones en estructuras tales como las presas, disponemos
de la técnica de tomografía eléctrica, que permite a un costo razonable obtener una
fotografía instantánea del interior de una presa, lo cual nos va a permitir juzgar sobre
las causas del comportamiento observado y definir las posibles soluciones.
En sitios donde se pretende construir obras de gran importancia, es necesario la
recopilación de información sobre las condiciones del subsuelo, que sirva como
herramienta a los profesionales interesados para determinar parámetros como: la
estratigrafía del sitio, compacidad del subsuelo de fundación, ubicación de rocas sanas
o alteradas, determinación de fallas con el propósito de disponer información del suelo y
la ubicación del basamento rocoso.

1.2 UBICACIÓN
La zona de la presa de Mermepampa se encuentra en el distrito de Huancarani de la
provincia de Paucartambo de la región del Cusco, ubicado a 30min desde el distrito de
Huancarani y a 1hr y 40min saliendo desde el centro del Cusco
.
1.3 ANTECEDENTES
Uno de los problemas que enfrentan las poblaciones rurales y urbanas, es la escasa
disponibilidad del recurso hídrico para fines de consumo humano y riego, por otro

Informe Geofisico - ING. Darwin Challco M. PÁG. 1

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
lado, los crecientes incrementos de la población en las ciudades hacen que la demanda
del recurso hídrico se incremente cada vez más.
En el proyecto de la construcción de la presa Mermepampa en lo que respecta la
geología posee formaciones

1.4 OBJETIVOS
1.4.1 Objetivo general
Determinar las características del subsuelo en el dique de la presa Mermepampa
mediante el ensayo indirecto (Tomografía Geoelectrica) para establecer las
características litológicas del subsuelo donde se emplazará la presa.
1.4.2 Objetivo específicos
 Realizar ensayos de tomografía Geo eléctrico en el eje de la presa de la laguna
Mermepampa.
 Efectuar la interpretación de las características litológicas y estructurales de las
líneas tomográficas expresadas en los perfiles geo eléctricos.

1.5 METODOLOGÍA DE TRABAJO.

1.5.1 Enfoque del estudio Geofísico
Para el emplazamiento de la presa Mermepampa se ha realizado línea de tomografía
Geoelectrica/Eléctrica los que permiten un mejor conocimiento y análisis de las
características físicas de los materiales del subsuelo teniendo valores de resistividad
tanto en suelos y rocas. Estas han sido relacionadas con la geología de la zona de
prospección, la correlación se hace a través de cortes estructurales construidos a partir
de la geología superficial, obteniéndose resultados bastante aceptables.

Informe Geofisico - ING. Darwin Challco M. PÁG. 2

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
La protección eléctrica es complementada con la prospección geológica e
hidrogeológica que permite conocer mejor las características geológicas,
hidrogeológicas y geofísicas de las estructuras encontradas.

Finalmente, en el presente trabajo, el objetivo principal de la prospección geofísica por

el método de tomografía Geoeléctrico/Electrica, es evaluar las características
litológicas del subsuelo tanto en suelo como en roca, así mismo la evaluación de los
macizos para su relación con el basamento rocoso.

Por otro lado, debemos indicar, que dentro del contexto geológico en el cual se
encuentra ubicado del área de estudio, se trata de depósitos morrénicos y depósitos
coluviales de clastos angulosos de rocas volcánicas riolitas del grupo Mitu con matriz
de limo-arenoso con poca cantidad de arcillas que presenta abundante humedad e
inclusive saturado.

1.5.2 Análisis geológico

La investigación de campo se realizó básicamente en efectuar el reconocimiento del
área de estudio, tanto para ver su geología y poder determinar la mejor ubicación de las
líneas Geoelectricas, para tener mejores resultados y poder tener un criterio de
interpretación lo más verídico de la zona estudiada.
En campo se pudo apreciar litología de lutitas y limos de colores gris con tonalidades
amarillentos de la formación Ananea , asi mismo afloran en algunos puntos
observamos afloramientos de rocas volcánicas del grupo Mitu

1.5.3 Desarrollo en gabinete

Después de haber culminado las metodologías de trabajo, la etapa de gabinete analiza
minuciosamente los resultados de las etapas anteriores obtenidos con los resultados así
mismos la información obtenida se procesa de manera que permita definir resultados
detallados referentes al área de estudio

Informe Geofisico - ING. Darwin Challco M. PÁG. 3

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

CAPÍTULO 2 : MARCO TEORICO

2.1 PROSPECCIÓN GEOFÍSICA

Los diferentes métodos de prospección geofísica tienen como finalidad determinar de
forma indirecta las características del subsuelo, según el objetivo que esté en
investigación, dentro de los métodos de prospección está la prospección eléctrica,
donde su principio consiste en interpretar los distintos materiales del subsuelo a partir
de las variaciones de la resistividad al paso de la corriente eléctrica y según la corriente
sea generada y aplicada al suelo o provenga de fuentes existentes, habrá dos categorías
de métodos: Los de corrientes artificiales y los de corrientes naturales.
A su vez, según el tipo de corriente que circule por el suelo, los métodos se subdividen
en corriente continua y corriente alterna, agrupándolos como se muestra en la siguiente
tabla:

2.2 MÉTODO GEOFÍSICO DE RESISTIVIDAD

Este consiste en inyectar una corriente continua entre el par de electrodos AB
midiéndose la tensión entre el par de electrodos MN. Para un medio homogéneo de
resistividad, la diferencia de potencial es (Orellana, 1982):

𝐼𝜌 1 1 1 1
∆𝑉 = ( − − − ) (1)
2𝜋 𝐴𝑀 𝐴𝑁 𝐵𝑀 𝐵𝑁

Donde AM, AN, BM, BN son las distancias entre electrodos. La resistividad viene dada por la expresión:
∆𝑉
𝜌=𝑘 (2)
𝐼
Donde
1 1 1 1 −1
𝑘 = 2𝜋 ( − − − )
𝐴𝑀 𝐴𝑁 𝐵𝑀 𝐵𝑁

Es un factor geométrico que depende únicamente del arreglo de los electrodos.

Informe Geofisico - ING. Darwin Challco M. PÁG. 4

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

2.3 TOMOGRAFÍA ELÉCTRICA

La Tomografía Geoeléctrica o ERT (Electrical Resistivity Tomography) como se
muestra en la imagen número 01, es una técnica geofísica para el estudio del subsuelo
que consiste en determinar la distribución de la resistividad dentro de un ámbito
espacial limitado, a partir de un número muy elevado de medidas realizadas desde la
superficie del terreno. Las profundidades de penetración de los métodos eléctricos
están directamente relacionadas con la configuración geométrica de la adquisición,
número y separación de los electrodos, que dependen de la resistividad del medio.

Cuando se requiere conocer la variación lateral de una formación geológica, la

distribución de una pluma de contaminación, oquedades, contactos verticales, etc., se
recurre a la técnica de la tomografía eléctrica; los arreglos utilizables para esto método
(por escoger en función de la aplicación) son Dipolo-Dipolo, Polo Dipolo, Polo Polo,
Wenner, Schlumberger, etc. (Summer, 1972).

Imagen 01: Esquema del montaje para la realización de un ERT

Informe Geofisico - ING. Darwin Challco M. PÁG. 5

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
2.3.1 Pseudo sección de resistividad aparente
Cuando se desea registrar la resistividad aparente del subsuelo, a partir de datos
procedentes de un dispositivo geo eléctrico, de manera que queden registradas las
variaciones laterales y verticales de dicho parámetro (modelo 2-D), se suele construir
gráficamente lo que se denomina una “Pseudo-sección”.
Tradicionalmente, las Pseudo-secciones se construyen tal como se ilustran en el gráfico
que se muestra en la siguiente imagen número 02.

Imagen 02: Esquema de adquisición de una ERT usando un arreglo Wenner

Las pseudos-secciones dan una imagen muy aproximada de la distribución de

resistividades en el subsuelo. Sin embargo, la imagen que proporcionan está
distorsionada.

1. Inicio de los cálculos:

 El programa genera un modelo homogéneo de resistividades.
 Posteriormente calcula el modelo de resistividades aparentes que se deriva del
modelo de resistividades reales.
 Compara el modelo aparente calculado con el medido en el campo.

Informe Geofisico - ING. Darwin Challco M. PÁG. 6

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
 Comienza un proceso iterativo con el fin de encontrar un modelo de
resistividades reales, tal que la diferencia entre el modelo resistividades
aparentes calculado y el medido sea mínimo. El proceso finaliza cuando se
alcance un RMS inferior al predefinido. No obstante, es frecuente limitar el
número de iteraciones (por defecto el programa tiene un máximo de 5
iteraciones).
 Visualización de los resultados: pseudosección de resistividades aparentes
medida en el campo, modelo de resistividades aparentes calculado por el
ordenador y el modelo de resistividades reales.

2.4 MÉTODOS EN PROSPECCIÓN GEOLÉCTRICA-EQUIPO

2.4.1 Método Wenner (Wnmode N = 1)

La regla de electrodo (por 60 canales) es la siguiente: electrodos A, M, N y B (entre
ellos, A & B son los enchufes de energía y M & N se medición de los pares de
electrodos), Am = MN = NB es una separación entre electrodos unidad que aumenta
con el intervalo de factor “n” cambiando desde el mínimo hasta el máximo.
Así mismo el espaciamiento del intervalo son 4 electrodos uniformemente, este
conjunto es adecuado para la medida de la sección fija y sus características, el
resultado es da la siguiente forma escalonada inversa como se muestra en la figura.

Imagen 05: Método Wenner

Informe Geofisico - ING. Darwin Challco M. PÁG. 7

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
2.4.2 Método Schlumberger (Modo Sb1)
Los arraies se aplican a una medición de barrido de sección variable continua
rodadura. Cuando se mide, electrodos M y N se fija, y el electrodo A se mueve punto
por punto a la izquierda y B se mueve hacia la derecha, entonces se puede obtener una
línea de enrollado; a continuación, así sucesivamente y en una sección rectangular
obtenido y sus electrodos organiza siguiendo este modo:

Imagen 02: Metodo Schlumberger

El dato se estratifica a almacenar por el fin del factor de aumento de intervalo de

modo que resultado es un trapecio inverso.

2.4.3 Método Schlumberger Modo Sb2 (N≥ 1)

La medición es similar al conjunto al modo WN, pero la distancia de M y N se fija al
moverlos Y espaciamiento de AM y NB aumenta con los factores de intervalo de
ampliación. El dato se estratifica a almacenar por el fin del factor de aumento de
intervalo de modo que resultado es un trapecio inverso.

Imagen 03: Método Schlumberger Modo Sb2

Informe Geofisico - ING. Darwin Challco M. PÁG. 8

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
CAPÍTULO 3 : ENSAYOS DE TOMOGRAFÍA GEOELÉCTRICA

3.1 ENSAYOS DE TOMOGRAFIA ELECTRICA

En el área del proyecto, se han realizado una línea de Tomografía Geo eléctricas los que
permitirán un mejor conocimiento de las características físicas y de las resistividades
de los suelos y de las rocas. Estas han sido relacionadas con la geología del subsuelo
determinada a través de cortes estructurales construidos a partir de la geología
superficial, obteniéndose resultados bastante aceptables.
Está investigación es complementada con la prospección geológica y geotécnica que
permite conocer mejor las características geológicas, geotécnicas y geofísicas de las
estructuras encontradas.
Finalmente, en el presente trabajo, el objetivo principal de ésta prospección geofísica
con tomografía geoelectrica, ha sido la evaluación de los macizos rocosos y los
depósitos morrenicos para su relación con el basamento rocoso.

Por otro lado, debemos indicar, que dentro del contexto geológico en el cual se
encuentra ubicado del área de estudio, se trata de depósitos coluviales de clastos
angulosos de rocas volcánicas desintegrados del grupo Mitu, asi mismo también se
pudo apreciar rocas de pérmico inferior de grupo Copacabana con matriz de limo-
arenoso de colores de tono amarillentos con valores de plasticidad baja.
3.2 UBICACIÓN DE LINEAS DE TOMOGRAFIA
Se han realizado una línea geo eléctrica , paralelos al alineamiento del eje del dique
propuesto.
Esta línea ha sido definida por la entidad, conjuntamente que la opinión de parte de la
consultora, con la finalidad de tener resultados satisfactorios.
El línea 01 se encuentra en el eje del dique, para una interpretación más real y con
conocimiento de causa litológico a mas de 30 m de profundidad.

Informe Geofisico - ING. Darwin Challco M. PÁG. 9

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
3.3 TRABAJO DE CAMPO
La investigación de campo se realizó básicamente en efectuar el reconocimiento del
área de estudio, tanto para ver su geología y poder determinar la mejor ubicación de las
Secciones, para tener mejores resultados y poder tener un criterio de interpretación lo
más verídico de la zona estudiada.
Con la finalidad de obtener resultados óptimos se ha realizado la sección en el eje del
dique propuesto.

Foto 1: Imagen Panorámico de la presa Mermepampa

Foto 2: Imagen Satelital ubicación de la sección Geo eléctrica

Informe Geofisico - ING. Darwin Challco M. PÁG. 10

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

3.4 CARACTERISTICAS GEOLOGICAS DE LA ZONAS DE ESTUDIO

El presente capitulo describirá los caracteres geológicos que enmarcan el área de
estudio de la presa Mermepampa, el cual se basa en información publicada por el
Instituto Geológico Minero y Metalúrgico del Perú – INGEMMET, “Geología del
cuadrángulo de Ocongate 28-t” publicado a escala 1: 100,000, complementada con
las observaciones efectuadas en el terreno durante la evaluación de campo.
3.4.1 Grupo Mitu
En la zona de estudio se encuentra de forma muy variable, tres unidades litológicas:
conglomerados, areniscas y rocas volcánicas (andesitas, riolitas y basaltos).
3.4.2 Depósitos morrénicos (Qpl-mo)
Los depósitos glaciares (morrenas), se ubican principalmente al pie de las montañas
del nevado que contornea el perímetro de laguna de Hatun Pucaccocha, donde
aparecen en una mayor extensión afectadas por fallas. Se trata de gravas arcillosas con
presencia de bloques de diferentes tamaños de rocas intrusivas predominantemente en
matriz areno arcillosa, sedimentos con clastos líticos con más de un metro de espesor,
aflora en zonas altas disectadas por cuencas fluvioglaciares.
3.4.3 Formacion Ananea
La Formación Ananea aflora al Sureste del distrito de Huancarani . Está formación está
constituida de sedimentos clásticos que han sufrido una fuerte deformación debido a
que han sido afectadas por dos ciclos tectónicos (Hercínico y Andino), las rocas de esta
formación, se encuentran bastante deformadas (fracturadas y diaclasadas), Formado
por una secuencia de lutitas y limolitas grices finamente laminadas, intercaladas con
areniscas lenticulares, esporádicamente también pizarras negras. Se le atribuye una
edad Siluro-Devoniano . Estas rocas se intemperizan a un color marrón claro de tonos
amarillentos. Esta formación aparece en la zona de estudio debido a un cabalgamiento
de rocas paleozoicas al noreste de la zona de estudio con dirección NW-SE junto con el
Grupo Cabanillas.

Informe Geofisico - ING. Darwin Challco M. PÁG. 11

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
3.4.4 Grupo Copacabana
Las rocas del Grupo Copacabana afloran a lo largo de ambos flancos del anticlinal del
Vilcanota al pie de la carretera entre Pisaq y Huambutio y está compuesto
principalmente por calizas estratificadas y lutitas de origen marino. Las calizas son de
varios tipos, de grano fino, oolíticas o nodulosas, de color gris blanquecino a negro.
Estas rocas se caracterizan por presentar fósiles silicificados de fusulinas,
braquiópodos, corales, etc. Las lutitas son negras y carbonosas, conteniendo restos de
plantas, también presenta algunos bancos de areniscas cuarzosas blancas con
laminaciones oblicuas, posiblemente de medios litorales, intercaladas con lutitas y
calizas fosilíferas. En el Anticlinal de Vilcanota, se le tiene un espesor de 600 a 700
metros para este grupo. A este grupo se le asigna una edad, Pérmico inferior. El Grupo
Copacabana fue nombrado así por Newell et al, (1949).
3.4.5 Formación Huancané
La Formación Huancané (Newell, 1949) reposa en discordancia erosional sobre el
Grupo Mitu. La Formación Huancané está compuesto por conglomerados, areniscas
conglomeraditas y areniscas cuarzosas de color blanco de origen fluvial (Carlotto,
1992). La edad asignada indica el Cretácico inferior. Sus afloramientos constituyen un
nivel guía en el cartografiado tanto por el color, así como formar acantilados.

3.4.6 Depositos Coluviales

Estos depósitos están circunscritos al pie de las laderas, lugares de fuertes pendientes
por la erosión y gravedad; entre estos también están los deslizamientos que contienen
material entre clastos con finos como arenas y arcillas; están constituidos por bloques,
gravas, limos y arcillas, los clastos sub angulosos a angulosos soportadas en arcillas y
limos.

Informe Geofisico - ING. Darwin Challco M. PÁG. 12

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
3.5 EQUIPOS UTILIZADOS
En el presente estudio para la fase de trabajo de campo se realizó con resistivímetro y
Tomógrafo, así mismo detallaremos los equipos de trabajo.

3.5.1 Electrodos
Consta de 60 unidades de electrodos, con aleación de hierro y cobre, la finalidad de los
electrodos es de transmitir un voltaje hacia la profundidad de la corteza terrestre y
receptar valores de retorno.
3.5.2 Batería
Batería consta de variedad de voltaje 24v, 48 v, 90 v , 110v y 180 v para mayores
extensiones.
3.5.3 Cables De Conexiones
Cables de cobre para extender electrodo de polo eléctrico de distancia de 1 metro como
mínimo, y un máximo de 5 metros haciendo la extensión un total de 60 metros como
mínimo y 300 metros como máximo.
3.5.4 Aditivos Para El Correcto Uso Del Equipo
Agua con sal para la mayor conductividad en los electrodos, recomendados en terrenos
aridos y secos para que pueda ayudar a la conductividad.
3.5.5 Otros Instrumentos Adicionales
Comba, alicates, voltímetros, guantes para seguridad, casco, lentes, zapatos
dieléctricos.

Informe Geofisico - ING. Darwin Challco M. PÁG. 13

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
3.6 SOFTWARE UTILIZADO.
Para el procesamiento de la información se ha utilizado el software Geogiga Rimager
resistividad 2D y un paquete de procesamiento de datos y software de interpretación
IP.
Incluye las aplicaciones siguientes:
➢ RTomo - Resistividad y tomografía software IP. Es compatible con Wenner,
dipolo dipolo. El método de corrección topográfica de alta resolución y enfoque de la
tomografía robusta.
➢ RViewer - Resistividad y software de asignación de datos IP. Traza datos de
resistividad e IP en sección 2D y 3D valla con colores, contornos y símbolos
estratigráficas editables. Las secciones de datos adyacentes.

3.7 TRABAJOS REALIZADOS

Los trabajos de campo para la elaboración del presente informe fueron realizados en el
mes de Julio del 2020 llevándose a cabo investigaciones de Prospección Geofísica,
empleando el método de Tomografía Eléctrica con el objetivo de determinar el perfil
estratigráfico de la zona de estudio.
Estas investigaciones están orientadas a conocer las características físicas de los
materiales (suelo) a profundidad.
Para el presente estudio la línea de Tomografía Eléctrica fue distribuida según la Tabla
3.1, así mismo en la Tabla 3.2 se muestra una descripción de los parámetros utilizados
para la adquisición de los datos en campo, debo de indicar que los datos topográficos
para el procesamiento de los datos de Tomografía, han sido proporcionados por el
cliente.

Sector Línea Longitud del Tendido (m)

2m por electrodo con
Presa Mermepampa TE-01
un total 60 electrodos
Total 120

Informe Geofisico - ING. Darwin Challco M. PÁG. 14

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

La metodología que se utilizo es la de tomografía eléctrica con configuración o arreglo

WENNER y WENNER SLUMBERGER siendo los puntos de medida cada uno a 2
metros de distancia entre ellos, cuando el equipo se pone a trabajar hace varias
repeticiones por línea, llevando a una profundidad máxima de > 30 metros *
* La profundidad máxima alcanzada está en función del espaciamiento de los electrodos

3.8 PROCESAMIENTO E INTERPRETACION

3.8.1 Procesamiento
Para este fin utilizamos el Software Geogiga Rimager resistividad 2D para las
inversiones el cual tomando las medidas de resistividad aparente obtenidas en campo y
aplicando una serie de algoritmos (inversión), obtenemos secciones con la resistividad
verdadera del área de estudio.
3.8.1.1 Sección de Resistividad TE-01-Seccion A-A´
Se realizó la sección de resistividad que son resultado de los datos obtenidos en campo
y de la interpretación realizada en centro de procesamiento.
A continuación, se realiza una descripción de cada una de las secciones.
Wenner

Informe Geofisico - ING. Darwin Challco M. PÁG. 15

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
Wenner - slumberger

3.8.1.2 Interpretación
Las resistividades se interpolaron de acuerdo a los valores mostrados en la grafica de
métodos de Wenner y Wenner Slumberger , según los resultados obtenidos en campo
con valores de resistividades según se muestra en el cuadro siguiente.
LINEA METODO E1(m) R1(Ω x m) E2(m) R2(Ω x m) E3(m) R3(Ω x m)
Wn 16 < 703.7 24 210.52 > 25 82.34
SECCION
1 Wn - Sl 14 < 968.4 18 516.8 > 26 96.14

Informe Geofisico - ING. Darwin Challco M. PÁG. 16

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

 En resistividades de 40Ωm - 200 Ωm = Material rocoso disgregado altamente

fracturado con matriz de Limos con presencia de saturación de agua
 En resistividades de 200Ωm - 500 Ωm = Material conglomerado de rocas
fracturadas de matriz de limos y arcillas con presencia de saturación de agua
 En resistividades de 500Ωm - 1000 Ωm = Material de valores de Limos y
Arcillas con poca presencia de saturación de agua
 En resistividades de 1000Ωm - 2000 Ωm = Material rocoso pocamente
fracturado sin presencia de saturación
 En resistividades mayores a 2000 Ωm = Material macizo rocoso

Informe Geofisico - ING. Darwin Challco M. PÁG. 17

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
3.9 CONCLUSIONES Y RECOMENDACIONES
3.9.1 Conclusiones
 Los valores de litología entre rocas limos y arcillas se ha clasificado en función
a las características de resistividad, las que han sido correlacionadas con las
rocas volcánicas altamente fracturados
 El material coluvial es predominante de la litología puesto que posee valores
en la corteza y conducción de saturacion a profundidad.
 La sección tomográfica que se realizo en la proyección del dique tiene
relevancia en los valores que se interpretaron según a la profundidad y
tomando en cuenta de valores de conductividad y resistividad.

3.9.2 Recomendaciones
 Para el dique de la presa en caso de realizar excavaciones 5 metros de altura será
recomendable realizar ensayos directos para determinar la permeabilidad en la
profundidad de la cimentación y del vaso de la presa..
 Será recomendable en un siguiente nivel de estudios, considerar la ejecución de
ensayos sísmicos para determinar indirectamente coeficientes de poisson y
otros necesarios para los cálculos de estabilidad del dique de la presa.

Informe Geofisico - ING. Darwin Challco M. PÁG. 18

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L
GALERIA FOTOGRAFICA

Informe Geofisico - ING. Darwin Challco M. PÁG. 19

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

Informe Geofisico - ING. Darwin Challco M. PÁG. 20

 GEOTECNIA Y LABORATORIO CUSCO

GEOCUSCO E.I.R.L

ANEXOS

Informe Geofisico - ING. Darwin Challco M. PÁG. 21

 216700.000000 216800.000000 216900.000000

(
!
60
55 51
!
46!( 43
( !
( (
!
38
(
!
(
!
35
30 28
8506500.000000

8506500.000000
(
!
(
!
19
(
!
15
!(
10
(
!
(
!
6
1
(
!

8506400.000000
8506400.000000

216700.000000 216800.000000 216900.000000

BASE DE INTERPRETACION EN BASE A LA RESISTIVIDAD
