MEI, 2006 Page 1 Rev: G2
CashFlow STS Manual del Usuario
Internet: http://www.meigroup.com
Para obtener más información sobre ediciones en otros idiomas, póngase en contacto con el representante comercial
regional.
Salvo en los casos en que la legislación local aplicable lo permita, esta publicación no puede copiarse, transmitirse,
transcribirse o distribuirse ni total ni parcialmente en formato alguno y por ningún medio; queda igualmente
prohibido el almacenamiento de ésta en una base de datos o sistema de recuperación, así como su traducción a
cualquier idioma o lenguaje (natural o informático) sin el permiso previo y por escrito de MEI.
MEI se reserva el derecho a modificar el producto o las especificaciones de éste en cualquier momento. Aunque se
realizan todos los esfuerzos para lograr que la información contenida en esta publicación sea correcta, MEI rehúsa
cualquier responsabilidad por pérdidas directas o indirectas (sea cual sea su causa) que pudieran derivarse del uso o
la fiabilidad de esta información.
Nota: Su producto puede diferir ligeramente de algunas de las ilustraciones contenidas en este documento.
MEI, 2006 Page 2 Rev: G2
CashFlow STS Manual del Usuario

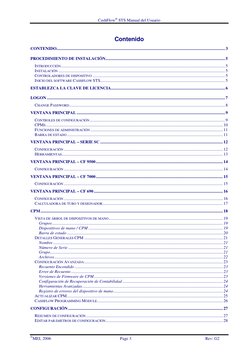

Contenido
CONTENIDO.............................................................................................................................................................. 3
PROCEDIMIENTO DE INSTALACIÓN................................................................................................................ 5
INTRODUCCIÓN.......................................................................................................................................................... 5
INSTALACIÓN ............................................................................................................................................................ 5
CONTROLADORES DE DISPOSITIVO ............................................................................................................................ 5
INICIO DEL SOFTWARE CASHFLOW STS..................................................................................................................... 5
ESTABLEZCA LA CLAVE DE LICENCIA........................................................................................................... 6
LOGON ....................................................................................................................................................................... 7
CHANGE PASSWORD .................................................................................................................................................. 8
VENTANA PRINCIPAL ........................................................................................................................................... 9
CONTROLES DE CONFIGURACIÓN ............................................................................................................................... 9
CPMS ...................................................................................................................................................................... 10
FUNCIONES DE ADMINISTRACIÓN ............................................................................................................................ 11
BARRA DE ESTADO .................................................................................................................................................. 11
VENTANA PRINCIPAL – SERIE SC ................................................................................................................... 12
CONFIGURACIÓN ..................................................................................................................................................... 12
HERRAMIENTAS....................................................................................................................................................... 13
VENTANA PRINCIPAL – CF 9500 ....................................................................................................................... 14
CONFIGURACIÓN ..................................................................................................................................................... 14
VENTANA PRINCIPAL – CF 7000 ....................................................................................................................... 15
CONFIGURACIÓN ..................................................................................................................................................... 15
VENTANA PRINCIPAL – CF 690 ......................................................................................................................... 16
CONFIGURACIÓN ..................................................................................................................................................... 16
CALCULADORA DE TUBO Y DESIGNADOR................................................................................................................. 17
CPM ........................................................................................................................................................................... 18
VISTA DE ÁRBOL DE DISPOSITIVOS DE MANO ........................................................................................................... 19
Grupos ................................................................................................................................................................ 19
Dispositivos de mano / CPM .............................................................................................................................. 19
Barra de estado .................................................................................................................................................. 20
DETALLES GENERALES CPM .................................................................................................................................. 21
Nombre ............................................................................................................................................................... 21
Número de Serie ................................................................................................................................................. 21
Grupo.................................................................................................................................................................. 21
Archivos.............................................................................................................................................................. 22
CONFIGURACIÓN AVANZADA .................................................................................................................................. 23
Recuento Encendido ........................................................................................................................................... 23
Error de Recuento .............................................................................................................................................. 23
Versiones de Firmware de CPM......................................................................................................................... 23
Configuración de Recuperación de Contabilidad .............................................................................................. 24
Herramientas Avanzadas.................................................................................................................................... 24
Registro de errores del dispositivo de mano....................................................................................................... 24
ACTUALIZAR CPM .................................................................................................................................................. 25
CASHFLOW PROGRAMMING MODULE...................................................................................................................... 26
CONFIGURACIÓN ................................................................................................................................................. 27
RESUMEN DE CONFIGURACIÓN ................................................................................................................................ 27
EDITAR PARÁMETROS DE CONFIGURACIÓN .............................................................................................................. 28
MEI, 2006 Page 3 Rev: G2
CashFlow STS Manual del Usuario
HELP/ABOUT .......................................................................................................................................................... 46
MEI, 2006 Page 4 Rev: G2
CashFlow STS Manual del Usuario

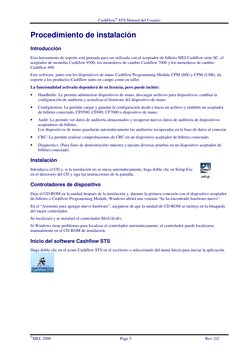

Procedimiento de instalación
Introducción
Esta herramienta de soporte está pensada para ser utilizada con el aceptador de billetes MEI Cashflow serie SC, el
aceptador de monedas Cashflow 9500, los monederos de cambio Cashflow 7000 y los monederos de cambio
Cashflow 690.
Este software, junto con los dispositivos de mano Cashflow Programming Module CPM (HII) y CPM (USB), da
soporte a los productos Cashflow tanto en campo como en taller.
La funcionalidad activada dependerá de su licencia, pero puede incluir:
• Handhelds: Le permite administrar dispositivos de mano, descargar archivos para dispositivos, cambiar la
configuración de auditoría y actualizar el firmware del dispositivo de mano.
• Configuration: Le permite cargar y guardar la configuración desde o hacia un archivo y también un aceptador
de billetes conectado, CF9500, CF690, CF7000 o dispositivo de mano.
• Audit: Le permite ver datos de auditoría almacenados y recuperar nuevos datos de auditoría de dispositivos
aceptadores de billetes.
Los dispositivos de mano guardarán automáticamente las auditorías recuperadas en la base de datos al conectar.
• CRC: Le permite realizar comprobaciones de CRC en un dispositivo aceptador de billetes conectado.
• Diagnostics: (Para fines de demostración) muestra y ejecuta diversas pruebas en un dispositivo aceptador de
billetes conectado.
Instalación
Introduzca el CD y, si la instalación no se inicia automáticamente, haga doble clic en Setup.Exe
en el directorio del CD y siga las instrucciones de la pantalla.
Controladores de dispositivo
Deje el CD-ROM en la unidad después de la instalación y, durante la primera conexión con el dispositivo aceptador
de billetes o Cashflow Programming Module, Windows abrirá una ventana “Se ha encontrado hardware nuevo”.
En el “Asistente para agregar nuevo hardware”, asegúrese de que la unidad de CD-ROM se incluye en la búsqueda
del mejor controlador.
Se localizará y se instalará el controlador MeiUsb.drv.
Si Windows tiene problemas para localizar el controlador automáticamente, el controlador puede localizarse
manualmente en el CD-ROM de instalación.
MEI, 2006 Page 5 Rev: G2
CashFlow STS Manual del Usuario

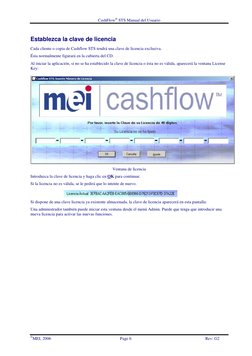

Ventana de licencia
Introduzca la clave de licencia y haga clic en OK para continuar.
Si la licencia no es válida, se le pedirá que lo intente de nuevo.
Si dispone de una clave licencia ya existente almacenada, la clave de licencia aparecerá en esta pantalla:
Una administrador también puede iniciar esta ventana desde el menú Admin. Puede que tenga que introducir una
nueva licencia para activar las nuevas funciones.
MEI, 2006 Page 6 Rev: G2
CashFlow STS Manual del Usuario
Logon
La pantalla Logon aparecerá al iniciar la aplicación:
Ventana Logon
Introduzca el Id de inicio de sesión y la contraseña y haga clic en OK para continuar.
Si está activada, el usuario puede hacer clic en “Recordar mi Id de Usario y mi Contraeña para entrar
automáticamente.”:
Esto hará que se guarde su nombre de usuario y su contraseña en el equipo, lo que le permitirá iniciar una sesión
automáticamente la próxima vez que ejecute la aplicación.
El administrador puede desactivar esta función desde la pantalla User Manager.
Instalación inicial
Cuando el sistema se instala inicialmente, el único usuario será “admin” con una contraseña vacía.
Se le pedirá que cambie la contraseña, tras lo cual podrá configurar nuevos usuarios con la pantalla User Manager.
MEI, 2006 Page 7 Rev: G2
CashFlow STS Manual del Usuario

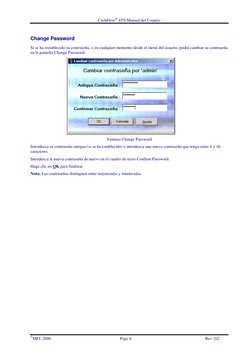

Change Password
Si se ha restablecido su contraseña, o en cualquier momento desde el menú del usuario, podrá cambiar su contraseña
en la pantalla Change Password:
MEI, 2006 Page 8 Rev: G2
CashFlow STS Manual del Usuario

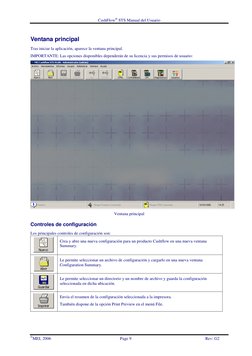

Ventana principal
Tras iniciar la aplicación, aparece la ventana principal.
IMPORTANTE: Las opciones disponibles dependerán de su licencia y sus permisos de usuario:
Ventana principal
Controles de configuración
Los principales controles de configuración son:
Crea y abre una nueva configuración para un producto Cashflow en una nueva ventana
Summary.
MEI, 2006 Page 9 Rev: G2
CashFlow STS Manual del Usuario
CPMs
Los dispositivos de mano pueden usarse para configurar los productos de forma remota:
Abre la ventana CPMs.
Se utiliza para asignar nombre, organizar y controlar la configuración y descargar archivos a
dispositivos de mano. También le permite actualizar el firmware del dispositivo de mano.
MEI, 2006 Page 10 Rev: G2
CashFlow STS Manual del Usuario
Funciones de usuario
El nombre del usuario que ha iniciado la sesión actual aparece en la barra de título como Nombre del usuario (Id de
inicio de sesión).
El menú Usuario contiene los controles de administración de usuario para todos los usuarios.
Seleccione Salir para terminar la sesión del usuario actual y mostrar la pantalla Logon.
Seleccione Cambiar Contraseña para cambiar la contraseña del usuario actual (en la pantalla Cambiar
Contraseña).
Seleccione Auto Login para alternar entre la activación y la desactivación del inicio de sesión automático. Consulte
la pantalla Logon para más detalles.
Funciones de administración
Un usuario administrador dispondrá de acceso al menú Admin y también verá el icono User Manager en la barra de
herramientas:
Abre la ventana Gestor de Usuarios.
Permite al administrador agregar o quitar usuarios, cambiar las ID de inicio de sesión y los
nombres de usuarios, así como activar o desactivar la capacidad para iniciar una sesión
automáticamente.
Seleccione Change License para cargar la ventana Set License Key. Puede que tenga que utilizarla para actualizar
su licencia y activar con ello nuevas funciones.
Barra de estado
La barra de estado incluye las siguientes secciones:
Estado del sistema
Indica el estado del sistema.
Conexión de productos
Indica el número de productos conectados, o el número de
serie si hay exactamente uno conectado.
MEI, 2006 Page 11 Rev: G2
CashFlow STS Manual del Usuario
Consulte también Ventana principal – Serie SC, Ventana principal - CF9500, Ventana principal – CF7000, Ventana
principal – CF690
Ventana principal
Configuración
Los iconos de configuración reflejan los productos conectados y con licencia:
MEI, 2006 Page 12 Rev: G2
CashFlow STS Manual del Usuario
Herramientas
Las herramientas adicionales disponibles para el aceptador de billetes serie SC son:
Abre la ventana Audit.
Le permite recuperar la auditoría de un aceptador de billetes conectado y guardarla en la base
de datos o cargar y ver auditorías anteriores recuperadas de un aceptador de billetes o por un
dispositivo de mano.
MEI, 2006 Page 13 Rev: G2
CashFlow STS Manual del Usuario
Ventana principal
Configuración
Los iconos de configuración reflejan los productos conectados y con licencia:
MEI, 2006 Page 14 Rev: G2
CashFlow STS Manual del Usuario
Ventana principal
Configuración
Los iconos de configuración reflejan los productos conectados y con licencia:
MEI, 2006 Page 15 Rev: G2
CashFlow STS Manual del Usuario
Ventana principal
Configuración
Los iconos de configuración reflejan los productos conectados y con licencia:
MEI, 2006 Page 16 Rev: G2
CashFlow STS Manual del Usuario
Esta función permite al usuario calcular el tamaño del tubo y el designador para una moneda determinada, lo que le
permite crear su propia configuración de dispensación. Los parámetros de entrada requeridos son el diámetro y el
grosor de la moneda.
El estado muestra el producto conectado:
MEI, 2006 Page 17 Rev: G2
CashFlow STS Manual del Usuario
CPM
Haga clic en el botón CPM para abrir la ventana CPM.
Aparecerá la ventana CPM:
Ventana CPM
La ventana CPM contiene la vista de árbol de dispositivos de mano, además de las fichas Detalles Generales y
Configuración Avanzada para el dispositivo de mano seleccionado.
MEI, 2006 Page 18 Rev: G2
CashFlow STS Manual del Usuario
Le permite organizar los dispositivos de mano en grupos que tengan algún significado.
Grupos
Haga doble clic en un grupo para abrir o cerrar la carpeta del grupo:
Seleccione la sección Groups de General Handheld Details para mover dispositivos y crear nuevos grupos.
Dispositivos de mano / CPM
Hay dos tipos de dispositivos de mano: CPM(USB) y CPM(HII), que se distinguen por el tipo de icono empleado
para su visualización.
Todos los dispositivos de mano que se han conectado a esta instalación o base de datos se muestran en la pantalla,
con independencia de si están conectados o no lo están.
Esto le permite comprobar la configuración y los archivos descargados que se han recordado de la última vez que se
conectó el dispositivo.
Los iconos de la vista de árbol son éstos:
Para CPM(USB)
Dispositivo Conectado Conectado Conectado
no conectado sin archivo con archivos y ocupado
Para CPM(HII)
Dispositivo Conectado Conectado Conectado
no conectado sin archivo con archivos y ocupado
MEI, 2006 Page 19 Rev: G2
CashFlow STS Manual del Usuario
Haga clic en un dispositivo de mano seleccionado para cambiar el nombre del dispositivo en el árbol:
Puede cambiar un nombre tanto si el dispositivo está conectado como si no lo está, con lo que se actualizará el
nombre en el dispositivo la próxima vez que se conecte.
Barra de estado
La barra de progreso muestra el progreso logrado por cualquier acción realizada en un dispositivo de mano:
MEI, 2006 Page 20 Rev: G2
CashFlow STS Manual del Usuario
Esta ficha contiene detalles generales sobre el dispositivo de mano, que incluye el nombre, el número de serie, el
grupo y los archivos.
Nombre
Muestra un nombre asignado por el usuario para el dispositivo de mano. Puede ser el nombre del usuario del
dispositivo de mano u otro Id.
Escriba en el cuadro de texto y haga clic en Set o cambie el nombre en la vista de árbol.
El cambio del nombre es válido tanto si está conectado como si no lo está; si no está conectado, el nombre se
actualizará en el dispositivo la próxima vez que se conecte.
Número de Serie
Grupo
MEI, 2006 Page 21 Rev: G2
CashFlow STS Manual del Usuario
Archivos
Este marco muestra todos los archivos actualmente cargados en un dispositivo de mano, tanto si está conectado
como si no.
Cuando esté conectado, haga clic en Descargar Archivo para localizar los archivos que desea descargar. Se
admiten los siguientes formatos de archivo:
Extensión(es) Tipo Descripción
*.XCF, Archivos de Puede contener firmware, datos de monedas y configuración (se
*.XML, *.XPS configuración XML crea utilizando los controles de configuración principal).
*.BIN Firmware de la serie SC Le permite descargar firmware de aceptador de billetes en un
Cashflow Programming Module (USB)
MEI, 2006 Page 22 Rev: G2
CashFlow STS Manual del Usuario
Configuración Avanzada
La segunda ficha contiene detalles avanzados y herramientas, entre ellas Encendidos, Errores, Firmware Versiones
y Configuración de Contabilidad.
Recuento Encendido
Muestra el número de encendidos o recuento de usos desde que se restableció por última vez.
Haga clic en Resetear Recuento para restablecer el número a cero.
Error de Recuento
Muestra el número de errores que se han producido en el dispositivo de mano desde que se borraron por última vez.
Haga clic en Ver Errores para mostrar la ventana Error Log.
MEI, 2006 Page 23 Rev: G2
CashFlow STS Manual del Usuario
Herramientas Avanzadas
MEI, 2006 Page 24 Rev: G2
CashFlow STS Manual del Usuario
Actualizar CPM
Esta ventana se mostrará cuando el sistema detecte que hay una actualización disponible para el dispositivo de
mano.
MEI, 2006 Page 25 Rev: G2
CashFlow STS Manual del Usuario
MEI, 2006 Page 26 Rev: G2
CashFlow STS Manual del Usuario
Configuración
Mediante los controles de configuración, pueden crearse configuraciones:
• Nuevos documentos.
• Leídos de un aceptador de billetes, CF9500, CF690 o CF7000
• Abiertos de un archivo guardado.
Una vez que se ha cargado una configuración, ésta aparece como documento de resumen de la configuración.
El documento puede editarse y puede:
• Guardarse como archivo
• Grabarse en un dispositivo.
Resumen de configuración
Los parámetros de configuración aparecen en la ventana de resumen de la configuración:
Se muestran los primeros cuatro elementos de cada grupo; haga clic en el botón More para ver la lista completa de
elementos de dicho grupo.
MEI, 2006 Page 27 Rev: G2
CashFlow STS Manual del Usuario
Selección de un rango
Para establecer el valor, haga clic en Incluir/Cambiar Setting y luego escriba un número o haga clic en los botones
de número para seleccionar el valor deseado.
Listas ampliables
Algunas listas pueden no estar completamente llenas hasta que se carguen los juegos de canales:
MEI, 2006 Page 28 Rev: G2
CashFlow STS Manual del Usuario
Listas descriptivas
Otra lista puede resultar más descriptiva después de cargar un juego de canales:
MEI, 2006 Page 29 Rev: G2
CashFlow STS Manual del Usuario
Haga clic en Incluir/Cambiar Configuración y luego haga clic en el botón Load; aparecerá un cuadro de diálogo de
archivo que le permitirá navegar hasta el archivo de firmware que desee.
MEI, 2006 Page 30 Rev: G2
CashFlow STS Manual del Usuario
Leer de Dispositivo
Utilice los controles Read from Device para leer y restablecer los datos de auditoría en una unidad conectada.
Haga clic en Recuperar Contabilidad para leer de un aceptador de billetes conectado.
Haga clic en Resetear Contabilidad para volver a inicializar los valores de auditoría no permanentes en el
aceptador de billetes.
El dispositivo de mano Cashflow puede configurarse para recuperar auditorías automáticamente.
Estos datos de auditoría se recuperarán de la unidad y se guardarán en la base de datos al conectar.
MEI, 2006 Page 31 Rev: G2
CashFlow STS Manual del Usuario
Utilice los controles de la Base de Datos de Contabilidad para guardar la auditoría en la base de datos o cargarla de
la base de datos.
Haga clic en Salvar Contabilidad para guardar la auditoría recuperada en la base de datos.
Una vez realizada una selección reciente o histórica, haga clic en OK para cargar la auditoría requerida.
MEI, 2006 Page 32 Rev: G2
CashFlow STS Manual del Usuario
Exportar Contabilidad
Puede seleccionar una o varias auditorías de la lista y hacer clic en Exportar.
Posteriormente, si selecciona un directorio/nombre de archivo, se guardarán las auditorías seleccionadas en un
archivo en el directorio, por ejemplo, "123456789 (1).xaf".
Utilizará el número de serie de la unidad como nombre de archivo principal y, si hay más de una pero con diferentes
fechas, las numerará.
MEI, 2006 Page 33 Rev: G2
CashFlow STS Manual del Usuario
Importar Contabilidad
Si hace clic en Import, podrá seleccionar cualquier número de archivos para importarlos a la base de datos:
Si el registro de auditoría ya existe en la base de datos (es decir, que hay un registro con el mismo número de serie y
fecha y hora), se le indicará que no es exclusivo.
En caso contrario, los registros se añadirán a la base de datos y podrá verlos y analizarlos de la forma habitual.
Borrar Contabilidad
Al hacer clic con el botón derecho del ratón tras seleccionar unas auditorías cualesquiera, podrá seleccionar Borrar
Contabilidad.
Tras confirmar la eliminación, estas auditorías y sus valores asociados se eliminarán de la base de datos para
siempre.
MEI, 2006 Page 34 Rev: G2
CashFlow STS Manual del Usuario
Contabilidad general
Los valores de auditoría general se separan en fichas de auditoría independientes:
La ficha Summary contiene valores calculados o derivados.
Las fichas General, QP Medidas y Fallos contienen otros valores almacenados por el aceptador de billetes y
recuperados por éste.
Para obtener ayuda adicional sobre las definiciones de elementos de auditoría, consulte la ayuda de Cashflow STS.
Contabilidad de Billetes
La ficha Bill Audit muestra los billetes con sus descripciones y valores de auditoría recuperados o calculados de los
datos del aceptador de billetes.
Cantidad Aceptada: muestra el número real de billetes aceptados.
% de Total: muestra el número de billetes aceptados como porcentaje de todos los billetes aceptados.
Valor Total: muestra el valor total de esta cantidad de billetes.
% de Takings: muestra el valor de cada tipo de billete mostrado como porcentaje del valor total de los billetes
aceptados.
Ratio de Aceptación: se basa en el número de billetes reconocidos frente al número apilado.
MEI, 2006 Page 35 Rev: G2
CashFlow STS Manual del Usuario
MEI, 2006 Page 36 Rev: G2
CashFlow STS Manual del Usuario
MEI, 2006 Page 37 Rev: G2
CashFlow STS Manual del Usuario
Auto-Test 1
Ejecuta la autocomprobación básica en el aceptador de billetes y muestra los resultados en la pantalla.
Haga clic en Ejecutar para ejecutar la prueba en el dispositivo aceptador de billetes conectado.
Resultados de la prueba
Si se supera la prueba, ello se indica mediante el color verde.
Cuando no se supera la prueba, se muestra en rojo.
Si el aceptador de billetes tiene una versión del software que no admite diagnósticos, se indicará tal circunstancia:
MEI, 2006 Page 38 Rev: G2
CashFlow STS Manual del Usuario
Haga doble clic en cualquier elemento de la prueba para ver los detalles del elemento de la prueba:
Haga doble clic en cualquier elemento de la prueba para ver los detalles del elemento de la prueba:
MEI, 2006 Page 39 Rev: G2
CashFlow STS Manual del Usuario
Auto Test 2
Ejecuta una autocomprobación integrada en el aceptador de billetes, pero requiere instrucciones, acciones y/o
confirmación por parte del usuario:
MEI, 2006 Page 40 Rev: G2
CashFlow STS Manual del Usuario
Test Report
MEI, 2006 Page 41 Rev: G2
CashFlow STS Manual del Usuario
MEI, 2006 Page 42 Rev: G2
CashFlow STS Manual del Usuario
Gestor de Usuarios
Haga clic en el botón Usuarios para iniciar la ventana Gestor de Usuarios.
Aparecerá la ventana Gestor de Usuarios:
MEI, 2006 Page 43 Rev: G2
CashFlow STS Manual del Usuario
Se pueden modificar los User Permissions para un usuario seleccionado en la vista User Permissions;
esto permite al administrador activar/desactivar diferentes funciones para un usuario concreto:
MEI, 2006 Page 44 Rev: G2
CashFlow STS Manual del Usuario
Gestión de errores
MEI, 2006 Page 45 Rev: G2
CashFlow STS Manual del Usuario
Help/About
Seleccione Acerca de en el menú Ayuda para ver la ventana Acerca de:
Ventana Acerca de
Muestra la versión de Support Tool y los números de pieza de MEI de todos los componentes utilizados por este
software:
Haga clic en Información del Sistema… para ver la información estándar del sistema Windows.
Esta información puede guardarse en un archivo y enviarse a MEI para su análisis.
Esto resulta útil para diagnosticar errores en el sistema.
Póngase en contacto con el servicio técnico de MEI en el teléfono 1-800-345-8172 o visite
http://www.meigroup.com para más información o para obtener ayuda o servicio técnico.
MEI, 2006 Page 46 Rev: G2
