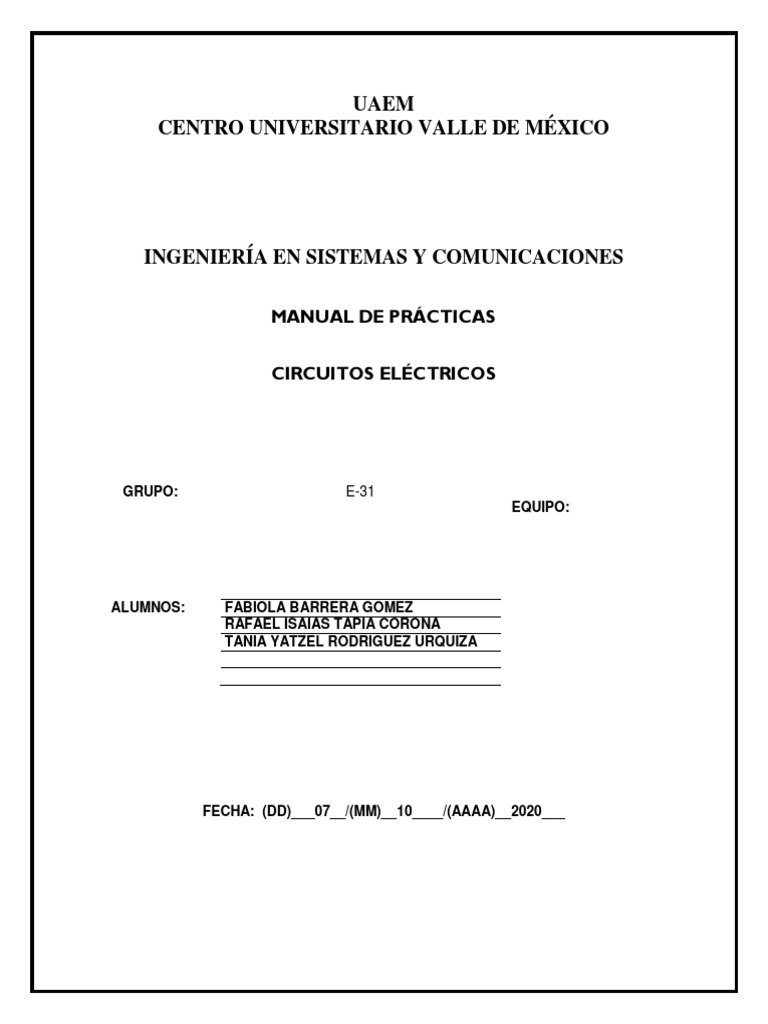

UAEM

CENTRO UNIVERSITARIO VALLE DE MÉXICO

INGENIERÍA EN SISTEMAS Y COMUNICACIONES

MANUAL DE PRÁCTICAS

CIRCUITOS ELÉCTRICOS

GRUPO: E-31
EQUIPO:

ALUMNOS: FABIOLA BARRERA GOMEZ

RAFAEL ISAIAS TAPIA CORONA
TANIA YATZEL RODRIGUEZ URQUIZA

FECHA: (DD)___07__/(MM)__10____/(AAAA)__2020___
 INTRODUCCIÓN TEÓRICA

La resistencia equivalente sería una sola resistencia que podría sustituir a todas
las resistencias del circuito para simplificarlo. sí calculamos la resistencia total del
circuito, esa sería la resistencia equivalente.

Ley de Ohm
Según la ley de Ohm, cuando por una resistencia eléctrica "R", circula una corriente
"I", se produce en ella una caída de tensión "V" entre los extremos de la resistencia
cuyo valor viene dado por:
V=I*R
I = V/R
R = V/I
En el Sistema Internacional I (intensidad o corriente) viene dada en Amperios, V
(voltaje o tensión) en Voltios y R (resistencia) en Ohmios.

Resistencias (o resistores) en serie:

Las resistencias en serie son aquellas que están conectadas una después de la
otra.
El valor de la resistencia equivalente a las resistencias conectadas en serie es igual
a la suma de los valores de cada una de ellas.

Diagrama 2
En este caso la corriente que fluye por las resistencias es la misma en todas.
Entonces:
R ts (resistencia total serie) = R1 + R2 + R3
El valor de la corriente (Intensidad, en Amperios) en el circuito equivalente es el
mismo que en el circuito original y se calcula con la ley de Ohm .
Una vez que se tiene el valor de la corriente que circula por el circuito, se pueden
obtener las caídas de voltaje a través de cada una de las resistencias utilizando
la ley de Ohm .
- En R1 la caída de voltaje es V1 = I x R1
- En R2 la caída de voltaje es V2 = I x R2
- En R3 la caída de voltaje es V3 = I x R3

Resistencias (resistores) en paralelo

Veíamos que en el circuito de resistencias en serie la corriente (Intensidad, en
Amperios) circula sólo por un camino.
En el circuito de resistencias en paralelo la corriente (Intensidad, en Amperios) se
divide y circula por varios caminos.
La resistencia total equivalente de un circuito de resistencias en paralelo (Rtp) es
igual al recíproco de la suma de los inversos de las resistencias individuales.
Si tenemos un circuito con solo dos resistencias en paralelo, la fórmula sería:

A su vez, el recíproco (o inverso multiplicativo) de esta fórmula será:

Al resolver (el m.c.m. es R1 • R2) , queda:

Y de nuevo recíprocamente:

Caso de tres resistencias en paralelo:

La resistencia total equivalente de un circuito de resistencias en paralelo (Rtp) es
igual al recíproco de la suma de los inversos de las resistencias individuales.
Si tenemos un circuito con tres resistencias en paralelo, la fórmula será:

Presentando esta fórmula de manera ligeramente diferente (su forma recíproca),

tendremos:
Desarrollando la ecuación, vemos que el mínimo común múltiplo (m.c.m.) del
numerador de la suma de fracciones del término de la derecha es (R1 • R2 • R3) y
hacemos

Como la ecuación indica el recíproco de Rtp, hacemos

LEY DE KIRCHOFF

Las leyes de Kirchhoff están fundamentadas en la ley de la conservación de la

energía, y permiten analizar las variables inherentes a los circuitos eléctricos.
Ambos preceptos los enunció el físico prusiano Gustav Robert Kirchhoff a mediados
de 1845, y son usadas en la actualidad en las ingenierías eléctrica y electrónica,
para el cálculo de corriente y tensión.

Primera Ley de Kirchhoff

La primera ley de Kirchhoff se fundamenta en la ley de la conservación de la energía;

más específicamente, en el balance del flujo de corriente a través de un nodo en el
circuito. Esta ley se aplica de igual forma en circuitos de corriente continua y alterna,
todo fundamentado en la ley de la conservación de la energía, ya que la energía no
se crea ni se destruye, solo se transforma. Esta ley establece que la suma de todas
las corrientes que ingresan a un nodo se iguala en magnitud con la suma de las
corrientes que se expulsan de dicho nodo.

Por ende, la corriente eléctrica no puede aparecer de la nada, todo se fundamenta

en la conservación de la energía. La corriente que ingresa a un nodo debe
distribuirse entre los ramales de ese nodo. La primera ley de Kirchhoff puede
expresarse matemáticamente de la siguiente forma:
Es decir, la suma de las corrientes entrantes a un nodo es igual a la suma de las
corrientes salientes. El nodo no puede producir electrones ni eliminarlos
deliberadamente del circuito eléctrico; es decir, el flujo total de electrones se
mantiene constante y se distribuye a través del nodo.

Ahora bien, la distribución de las corrientes a partir de un nodo puede variar

dependiendo de la resistencia a la circulación de la corriente que tenga cada
derivación. La resistencia se mide en ohmios [Ω], y en tanto mayor sea la resistencia
a la circulación de corriente, menor será la intensidad de la corriente eléctrica.

Segunda Ley de Kirchhoff

La segunda ley de Kirchhoff indica que la suma algebraica de todos los voltajes en
una malla o bucle cerrado debe ser igual a cero. Expresada matemáticamente, la
segunda ley de Kirchhoff se resume de la siguiente forma:

El hecho de que se refiera a la suma algebraica implica el cuidado de las polaridades

de las fuentes de energía, así como los signos de las caídas de tensión sobre cada
componente eléctrico del circuito.

Por ende, al momento de aplicar esta ley hay que ser muy precavidos en el sentido
de circulación de la corriente y, en consecuencia, con los signos de los voltajes
contenidos dentro de la malla
 POTENCIA ELECTRICA

La potencia eléctrica es la proporción por unidad de tiempo, o ritmo, con la cual

la energía eléctrica es transferida por un circuito eléctrico, es decir, la cantidad
de energía eléctrica entregada o absorbida por un elemento en un momento
determinado. La unidad en el Sistema Internacional de Unidades es
el vatio o watt (W).
Cuando una corriente eléctrica fluye en cualquier circuito, puede transferir energía
al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la
energía eléctrica de muchas maneras útiles, como calor, luz (lámpara
incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos
químicos. La electricidad se puede producir mecánica o químicamente por
la generación de energía eléctrica, o también por la transformación de la luz en
las células fotoeléctricas. Por último, se puede almacenar químicamente
en baterías.

CODIGO DE COLORES

El código de colores de resistencia funciona a base de colores. En la actualidad

existen una gran variedad de resistencias, son indispensables para los circuitos que
utilizamos hoy en día. Analizaremos el código de colores de las resistencias para
averiguar los valores que tienen. Este código es de gran utilidad debido a que no
siempre tendremos un aparato como un multímetro. Recordemos que la unidad de
medida de estos componentes es el Ohm.

El código de colores de resistencia nos indica cuantos Ohms tiene esa resistencia.
Además, nos indica otros parámetros que veremos a continuación. Hay resistencias
que sus valores vienen impresos sobre ellas, ya que tienen un tamaño grande. Pero
cuando son muy pequeñas es más difícil, de manera que es mejor utilizar un código
de colores en las resistencias para que allá una mejor facilidad de manejar el
componente.
.
 CUESTIONARIO

El presente cuestionario deberá ser resuelto previamente al desarrollo de la

práctica.

1.Con tus propias palabras, enuncia las leyes de Ohm y Kirchhoff.

La ley de ohm enuncia que la corriente que atraviesa un circuito es directamente

proporcional al voltaje o tensión del mismo e inversamente proporcional a la
resistencia.
La ley de Kirchhoff enuncia que si una corriente entra a un nodo es igual a la
corriente que sale del mismo.

2. ¿Mediante qué ecuaciones se puede calcular la potencia disipada por una

resistencia?

P = V x I = R x I2 =V2 /R

3. ¿Cuál será la resistencia equivalente de 12 resistencias conectadas en forma de

un cubo “una en cada vértice”, si todas son de 100 kΩ y la resistencia equivalente
se mide de extremo a extremo del cubo?

R=83.33 kΩ
4. Encontrar la corriente, voltaje y potencia de cada resistencia del siguiente circuito.

R1 R5

1k
V1 4k
20 Vdc R3 R4

R2 3k 2k

1k

Resistencia (kΩ) Corriente (mA) Voltaje (V) Potencia (mW)

R1 1kΩ 6.846 mA 6.846 v 46.86 mW
R2 1kΩ 6.846 mA 6.846 v 46.86 mW
R3 3kΩ 2.102 mA 6.308v 13.25 mW
R4 2kΩ 3.154 mA 6.308 v 19.89 mW
R5 4kΩ 1.577 mA 6.308 v 9.947 mW
RT= 2.9214kΩ IT= 6.846 mA VT= 20 V PT= 136.92 mW
5. Calcular el voltaje de cada resistencia del siguiente circuito, considerando que R 2
= 4R1 y R3 =7R2
R1 R2
R= V1=1.5V
V2=6V 50 Vdc
V2
R3
V3=42.5V

6. Para los siguientes códigos, indicar si son posibles o no, en caso de serlo, anotar el valor
de la resistencia dada.

1. rojo, rojo, naranja, dorado.

Valor: rojo 2, rojo 2, naranja x1000, dorado 5%
Valor= 22000Ω +/- 5% de tolerancia se acepta una resistencia entre 20900Ω y 23100 Ω
Esto es 22000x 0.95 y 22000x1.05

2. negro, rojo, rojo, plata.

Valor: negro 0, rojo 2, rojo x100, plata 10%
Valor= 200Ω +/- 10% de tolerancia se acepta una resistencia entre 180Ω y 220Ω
Esto es 200x 0.90 y 200x1.10

3. naranja, naranja, dorado, dorado.

Valor: naranja 3, naranja 3, dorado x0.1, dorado 5%
Valor= 3.3Ω +/- 5% de tolerancia se acepta una resistencia entre 3.135Ω y 3.465Ω
Esto es 3.3x 0.95 y 3.3x1.05

4. amarillo, azul, naranja, naranja, café

Valor: amarillo 4, azul 6, naranja 3, naranja x1000, dorado 2%
Valor= 463000Ω +/- 2% de tolerancia se acepta una resistencia entre 453740Ω y 472260Ω
Esto es 463000x 0.98 y 463000x1.0
 MATERIAL Y EQUIPO

 Fuente de voltaje variable V1

 Tableta de conexiones
 Resistencias de carbón: 2R1 = 1kΩ , R2 = 0.47 kΩ, 2R3 = 1.2 kΩ y R4 =
3.3 kΩ a ½ Watt
 Cables para conexión
 Multímetro

DESARROLLO EXPERIMENTAL

1. Armar el circuito de la figura 1.1 en la tableta de conexiones.

NOTA: No es indispensable que los valores sean los mismos, pero sí de diferente
valor.
R1

1k

R2

V1 1.2 k R5
15 Vdc R4
1.2 k
R3 3.3 k
0.47 k
R6 1k

Figura 1.1

TABLA de circuito con 15V mismas resistencias por multisim

RESISTENCI VOLTAJ CORRIENT Potencia VI Potencia I2R Potencia V2/R
A E E (mW) (mW) (mW)
(Volts) (mA)
R1 1 kΩ 5.822v 5.822 mA 33.89 mW 33.89 mW 33.89 mW
R2 1 kΩ 5.822 v 5.822mA 33.89 mW 33.89 mW 33.89 mW
R3 0.47 kΩ 944.34mv 2.009mA 1.8964 mW 1.896 mW 1.897 mW
R4 1.2 kΩ 2.411v 2.009 mA 4.8436 mW 4.843 mW 4.843 mW
R5 3.3 kΩ 3.355v 1.017 mA 3.412 mW 3.413 mW 3.413 mW
R6 1.2 kΩ 3.355v 2.796 mA 9.38 mW 9.3811 mW 9.3811 mW

2. Medir el valor de las resistencias, tanto con el código de colores, como con el
Ohm metro. ¿Existe alguna diferencia? ¿Por qué? R=SI, por que todas las
resistencias tienen el mismo valor.
R1=1k
R2=1.2k
R3=o.47k
R4=3.3k
R5=1.2k
 NOTA: Recordar que para medir correctamente el valor de una resistencia con el
Ohm metro, esta debe estar aislada del circuito.

3. Identificar cuales resistencias están en serie y cuales en paralelo.

Resistencias en serie: __R2 Y R3____________________________________

Resistencias en paralelo: ___R4 Y R5 ___________________________________

4. Con el multímetro, medir el voltaje y corriente de cada resistencia y registrar los

valores en la tabla 1.1
NOTA: Recordar que el volt metro se conecta en paralelo con el elemento y el
amperímetro en serie.

Valores con el uso de multímetro en circuito de 18 V, mismas resistencias

RESISTENCI VOLTAJE CORRIENTE Potencia VI Potencia I2R Potencia V2/R
A (Volts) (mA) (mW) (mW) (mW)

R1 1 kΩ 6.73 v 6.9 mA 46.437 mW 47.61 mW 45.2929 mW

R2 1.2 kΩ 2.74 v 2.9 mA 7.946 mW 10.092 mW 6.25633 mW
R3 0.47 kΩ 1.08 v 1.4 mA 1.512 mW 0.9212 mW 2.4817 mW
R4 3.3 kΩ 3.83 v 4.7 mA 18.001 mW 72.897 mW 4.4451 mW
R5 1.2 kΩ 3.83 v 4.7 mA 18.001 mW 26.508 mW 12.224 mW
R6 1 kΩ 6.66 v 6.9 mA 45.954 mW 47.61 mW 44.3556 mW
Tabla 1.1
 Valores a mano en la libreta del circuito de 18 v mismas resistencias
RESISTENCI VOLTAJE CORRIENTE Potencia VI Potencia I2R Potencia V2/R
A (Volts) (mA) (mW) (mW) (mW)

R1 1 kΩ 6.987 v 6.987 mA 48.818 mW 48.818 mW 48.818 mW

R2 1.2 kΩ 2.894 v 2.412 mA 6.98 mW 6.98 mW 6.98 mW
R3 0.47 kΩ 1.1336 v 2.412 mA 2.7342 mW 2.7342 mW 2.7342 mW
R4 3.3 kΩ 4.026 v 1.22 mA 4.911 mW 4.911 mW 4.911 mW
R5 1.2 kΩ 4.026 v 3.355 mA 13.507 mW 13.507 mW 13.507 mW
R6 1 kΩ 6.987 v 6.987 mA 48.818 mW 48.818 mW 48.818 mW

RT= 2.576 kΩ IT= 6.987 mA VT= 18 V PT= 125.766 mW

5. Hacer una suma de voltajes en cada malla o trayectoria cerrada. ¿Se cumple la
Ley de voltajes de Kirchhoff? ¿Sí o no y por qué?

… si porque la ley de Kirchhoff menciona que la sumatoria de los voltajes de cada

malla es igual a 0 por lo que el circuito si cumple con esa ley

6. Hacer una suma algebraica de las corrientes en cada nodo. ¿Se cumple la Ley
de corrientes de Kirchhoff en cada caso? ¿Sí o no y por qué?

… si porque en el circuito salen las con la misma intensidad de corrientes que entran
así como lo menciona esta ley de Kirchhoff

7. Comparar la potencia obtenida en cada resistencia con las tres diferentes

ecuaciones. ¿Hay diferencias? ¿Por qué?

… no, porque es la misma ecuación expresada por diferentes variables y porque los
datos de los que se retoma son los mismos para todas las ecuaciones.
P = V x I = R x I2 =V2 /R

8. Hacer la suma de las potencias de cada resistencia y comparar el resultado con

la potencia entregada por la fuente. ¿Es igual o diferente? ¿Por qué?

… si es igual, ya que la potencia que emite cada resistencia es la que conforman

la fuente total

NOTA: Recordar que la potencia de la fuente se calcula con el producto de su

voltaje y su corriente.

9. Armar el circuito mostrado en la figura 1.2 para medir la resistencia equivalente.

Registrar la resistencia equivalente medida entre los puntos indicados en la tabla
1.2.

Figura 1.2
PUNTOS RESISTENCIA MEDIDA RESISTENCIA CALCULADA
(Ω) (Ω)
A-B 623.194 K 635.5
A-C 1.373 K 1.37 K
A-F 1.023 K 1.2 K
B-D 7.66 K 7.66 K
D-E 13.954 K 14 K
B-G 1.261 K 1.26 K
F-C 2.001 K 2.001 K
B-H 5.16 K 5.10 K
C-E 7.154 K 7.15 K
Tabla 1.2
CONCLUSIONES

FABIOLA BARRERA GÓMEZ

Me pareció demasiado interesante haber realizado esta práctica ya que para un
Ingeniero Industrial es fundamental el conocimiento acerca de resistencias, así
como el funcionamiento de manera clara, ya que en nuestro campo de trabajo puede
necesitarse una instalación eléctrica y el uso correcto de las resistencias hará que
la energía se disipe, también podemos usarlo para controlar la intensidad de la
corriente o voltaje ya sea para disminuir o aumentar.
De acuerdo con las mediciones realizadas en las resistencias y el análisis de las
mediciones con respecto a las medidas pude observar que fueron las esperadas
con un mínimo error, el cual se encuentra dentro de un rango de tolerancia.
Pude concluir que la resistencia depende mucho en si está en paralelo o en serie
puesto que si el circuito está en serie la resistencia aumenta al añadir mayor número
de resistencias, lo contrario sucede en un circuito en paralelo donde mientras más
resistencias se añada menos resistencia se obtendrá

RAFAEL ISIAS TAPIA CORONA

En esta práctica aprendí nuevas cosas dentro de los circuitos ya que solo conocía
lo básico de los circuitos paralelos y en serie. Pero ahora que he concluido con la
práctica, retroalimente las leyes de ohm y Kirchhoff y sé que son indispensables
para el calculo de los datos de las resistencias (voltaje, corriente, potencia) y que
en las resistencias en paralelo el voltaje es el mismo, y en serie la intensidad de
corriente es la misma, el cálculo de los valores de V, I, y P de las resistencias
también se pueden conseguir con el multímetro solo que los valores pueden variar
un poco a causa de la temperatura, y para calcular el valor de las resistencias se
necesita el código de colores las cuales ayudan a conocer su valor así como su
tolerancia. La importancia que tiene conocer el cómo usar las leyes de Ohm y
Kirchhoff es que ayudan para la creación de cualquier conexión eléctrica chica o por
muy grande que sea, por lo que el conocimiento que recibimos de esta práctica es
esencial para una instalación correcta. Otra cosa que cabe recalcar es que para
crear un circuito en un protoboard; las resistencias en serie no se colocan en la
misma columna sino con un espacio de diferencia para que sea correcto, por lo que
es importante tener cuidado con las polaridades, pines y conectores para el circuito.
Y para finalizar una vez creados nuestros circuitos de forma analítica comprobamos
si la instalación es correcta o no con la ayuda del programa multisim arrojando
valores similares con diferencia extremadamente mínima
TANIA YATZEL RODRIGUEZ URQUIZA
Después de un largo trabajo de desarrollo teórico, simulador y practico concluyo
que es importante conocer no solo las definiciones de lo que es una resistencia o
las leyes de ohm y Kirchhoff sino que debemos centrarnos un poco más a fondo en
esta práctica de circuitos donde recordamos lo importante que es saber utilizar el
código de colores de las resistencias ya que se vuelve indispensable para su
cálculo; gracias a esto nos pudimos dar cuenta de que existe una medición directa
y otro indirecta , en el código nos dimos cuenta de que podíamos obtener el valor
de cada resistencia lo que hizo posible comprobar que mediante el código de
colores y el óhmetro los resultados son iguales, bueno a veces puede variar de
acuerdo a la forma en cómo se conectan. Ahora bien, por parte de los circuitos
puedo decir que estos son indispensables para cualquier instalación por más
sencilla o compleja que sea, siempre los tendremos y siempre serán la base de toda
instalación eléctrica ya sea industrial o doméstica.
También se rescata que cuando existe un circuito en serie la intensidad de corriente
es la misma en todos los lugares.
La equivalencia de la resistencia del circuito es el resultado de la suma de todas las
resistencias, así como se mostró en el ejercicio 3.
Todos los parámetros de esta práctica se calcularon con el multisim, ley de ohm y
como ya mencioné se establecían valores similares e iguales.

BIBLIOGRAFÍA

Roberto Bolestad. (2015). Teoría de circuitos y dispositivos electrónicos . Mexico: Pearson
