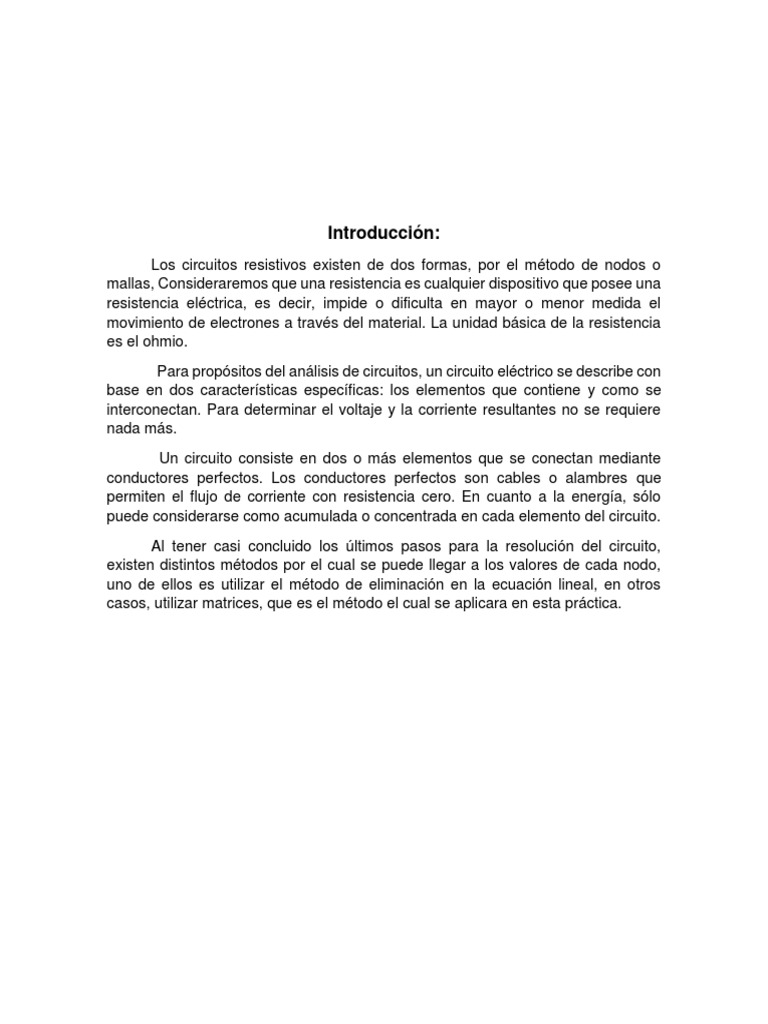

Introducción:

Los circuitos resistivos existen de dos formas, por el método de nodos o

mallas, Consideraremos que una resistencia es cualquier dispositivo que posee una
resistencia eléctrica, es decir, impide o dificulta en mayor o menor medida el
movimiento de electrones a través del material. La unidad básica de la resistencia
es el ohmio.
Para propósitos del análisis de circuitos, un circuito eléctrico se describe con
base en dos características específicas: los elementos que contiene y como se
interconectan. Para determinar el voltaje y la corriente resultantes no se requiere
nada más.
Un circuito consiste en dos o más elementos que se conectan mediante
conductores perfectos. Los conductores perfectos son cables o alambres que
permiten el flujo de corriente con resistencia cero. En cuanto a la energía, sólo
puede considerarse como acumulada o concentrada en cada elemento del circuito.
Al tener casi concluido los últimos pasos para la resolución del circuito,
existen distintos métodos por el cual se puede llegar a los valores de cada nodo,
uno de ellos es utilizar el método de eliminación en la ecuación lineal, en otros
casos, utilizar matrices, que es el método el cual se aplicara en esta práctica.
 MARCO TEORICO
¿Qué es un circuito resistivo?
Los circuitos resistivos, aquellos en los que los receptores son resistencias, se
clasifican en tres tipos principales de acuerdo con el tipo de conexión de las
resistencias:
Circuitos serie. Son aquellos en los que las resistencias se colocan una detrás de
la otra de forma que el final de cada resistencia se conecta con el principio de la
siguiente (llamamos principio de una R al lugar por el que le llega la resistencia y
final al punto por el que sale) y así sucesivamente. En este tipo de conexión, todos
los receptores son recorridos por la misma corriente, la tensión del generador se
reparte entre los receptores y, como peculiaridad, presenta el inconveniente de que
cuando uno de los receptores deja de funcionar, por avería o desconexión, deja de
funcionar la totalidad del circuito. En un circuito serie se cumplen las siguientes
ecuaciones:
Circuitos paralelos. Son aquellos en los que los principios de las resistencias se
encuentran unidos entre sí mediante un cable, y los finales de las resistencias
también están unidos entre mediante otro cable. En este caso todos los receptores
se encuentran sometidos al mismo voltaje y es el tipo de conexión más frecuente,
la que tenemos en casa. En un circuito paralelo se cumplen las siguientes
ecuaciones:
Circuitos mixtos. Se resuelven como una combinación de los dos casos anteriores.
La figura de la parte superior derecha de esta entrada es un ejemplo de este tipo de
circuitos.

Ley de Ohm
Ohm descubrió al principio del siglo XIX que la corriente a través de un metal era
directamente proporcional al voltaje o diferencia de potencial eléctrico por el metal.
El descubrimiento de Ohm condujo a la idea de la resistencia en los circuitos.
La ley de Ohm expresada en forma de ecuación es V=RI, donde V es el potencial
eléctrico en voltios, I es la corriente en amperios y R es la resistencia en ohms.
Las fórmulas son:
1. V = I x R
2. I = V / R
3. R = V / I
Nota: la resistencia no puede medirse en un circuito en funcionamiento. Por lo tanto,
para calcularla, la ley de Ohm es muy útil. En lugar de desconectar el circuito para
medir la resistencia, un técnico puede determinar la R mediante la variación por
sobre la ley de Ohm.
 Ley de Kirchoff
Las leyes y enunciados de Kirchoff no son ni mas ni menos que enunciados que se
explican claramente según el teorema de conservación de energía. Son las dos
leyes mas utilizadas en electrónica, es la base del análisis de circuitos y la ingeniería
eléctrica, nos permiten conocer el valor de corrientes y tensiones de una red de
mallas y nodos de manera conceptualmente muy simple. Básicamente nos permiten
resolver circuitos utilizando las ecuaciones a la que estos están ligados.
Primera Ley De Kirchoff
En todo circuito eléctrico digno de ser analizado, existen lo que se conocen como
“nodos” se dice que un nodo existe donde dos o mas componentes tienen una
conexión en común.
La definición de la primera ley de Kirchoff es la siguiente “La corriente entrante a un
nodo es igual a la suma de las corrientes salientes”
Como sabemos que toda la energía es conservativa, es lógico pensar que si inyecto
más corriente a un nodo, toda esa corriente que estoy colocando, tiene que ser
evacuada por alguna de las ramas que lo conectan.
Segunda Ley: Ley de Voltaje de Kirchhoff
La ley de voltaje de Kirchhoff o segunda ley está basada en el principio de
conservación de la energía, lo cual implica que la suma algebraica de la energía
producida dentro de un sistema siempre permanece constante.
“Estableciendo en la ley de voltaje de Kirchhoff (o LTK por sus siglas) que, la suma
algebraica de las tensiones en una trayectoria cerrada (o malla) es cero.”
Esto se puede expresar matemáticamente como,
𝑚

∑ = 1 𝑉𝑚 = 0
𝑚=1

Donde;
M = número de tensiones presentes en la malla.
Vm = mésima tensión en la malla.
Cálculo manual:
Circuito Físico
 Conclusión:
Hemos analizado en este trabajo desde el ámbito matemático el comportamiento de
la corriente y las resistencias, los cálculos aprendidos mediante matrices, facilitan
la forma en la que la soluciones a los diferentes nodos por buscar, así es como se
pudo expresar en el ejemplo anterior del circuito presentado.
Un circuito eléctrico es un medio para poder hacer que exista una circulación de
electrones y que estos me desarrollen un trabajo.

Existen varios tipos de circuitos eléctricos dependiendo de varios factores, como

son tipo de corriente eléctrica, tipo de carga, tipo de conexión.
