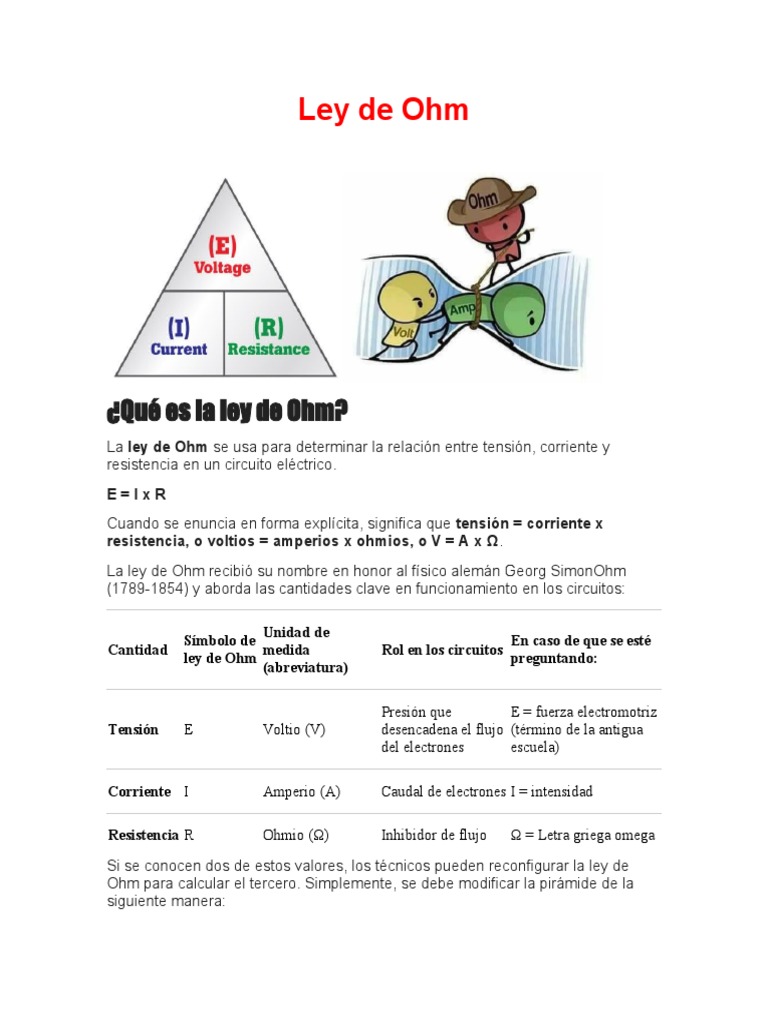

Ley de Ohm
¿Qué es la ley de Ohm?
La ley de Ohm se usa para determinar la relación entre tensión, corriente y
resistencia en un circuito eléctrico.
E=IxR
Cuando se enuncia en forma explícita, significa que tensión = corriente x
resistencia, o voltios = amperios x ohmios, o V = A x Ω.
La ley de Ohm recibió su nombre en honor al físico alemán Georg SimonOhm
(1789-1854) y aborda las cantidades clave en funcionamiento en los circuitos:
Unidad de
Símbolo de En caso de que se esté
Cantidad medida Rol en los circuitos
ley de Ohm preguntando:
(abreviatura)
Presión que E = fuerza electromotriz
Tensión E Voltio (V) desencadena el flujo (término de la antigua
del electrones escuela)
Corriente I Amperio (A) Caudal de electrones I = intensidad
Resistencia R Ohmio (Ω) Inhibidor de flujo Ω = Letra griega omega
Si se conocen dos de estos valores, los técnicos pueden reconfigurar la ley de
Ohm para calcular el tercero. Simplemente, se debe modificar la pirámide de la
siguiente manera:
Si conoce el voltaje (E) y la corriente (I) y quiere conocer la resistencia (R),
suprima la R en la pirámide y calcule la ecuación restante (véase la pirámide
primera o izquierda de arriba).
Nota: la resistencia no puede medirse en un circuito en funcionamiento. Por lo
tanto, para calcularla, la ley de Ohm es muy útil. En lugar de desconectar el
circuito para medir la resistencia, un técnico puede determinar la R mediante la
variación por sobre la ley de Ohm.
Ahora, si usted conoce el voltaje (E) y la resistencia (R) y quiere conocer la
corriente (I), suprima la I y calcule con los dos símbolos restantes (véase la
pirámide media anterior).
Y si conoce la corriente (I) y la resistencia (R) y quiere saber el voltaje (E),
multiplique las mitades de la parte inferior de la pirámide (véase la tercera
pirámide o la ubicada en el extremo derecho arriba).
Pruebe con algunos cálculos de ejemplo basados en un circuito simple de la serie,
que incluye una fuente de voltaje (batería) y resistencia (luz). Se conocen dos
valores en cada ejemplo. Use la ley de Ohm para calcular el tercero.
Ejemplo 1: se conocen la tensión (E) y la resistencia (R).
¿Cuál es la corriente en el circuito?
I = E/R = 12 V/6 Ω = 2 A
Ejemplo 2: se conocen la tensión (E) y la corriente (I).
¿Cuál es la resistencia creada por la lámpara?
R = E/I = 24 V/6 A = 4 Ω
Ejemplo 3: se conocen la corriente (I) y la resistencia (R). ¿Cuál es el voltaje?
¿Cuál es el voltaje en el circuito?
E = I x R = (5 A)(8 Ω) = 40 V
La resistencia dentro de los circuitos eléctricos
Al analizar esos circuitos, conviene reemplazar la combinación de resistencias por una sola
resistencia equivalente o resistencia total (Req o RTotal).
La resistencia equivalente de un conjunto de resistencias depende de la forma en la cual se
conectan, como también de sus valores.
Hay dos formas de combinar las resistencias, Serie y Paralelo.
Resistencias en Serie
Si las resistencias se conectan en serie, es decir, una a continuación de otra, la resistencia
equivalente (Req o RTotal) de la combinación es la suma de las resistencias individuales.
El total de la resistencia equivalente Req será la suma de las resistencias del punto A al
punto B.
Ejemplo:
Calcular el Valor de Req de las siguientes resistencias.
El valor de Reqserá el resultado de la suma desde R1 hasta R11, quedando la siguiente
expresión y resultado:
Resistencias en Paralelo
En un conjunto de resistencias en paralelo, los extremos correspondientes de cada una de
las resistencias se conectan a un mismo punto.
El inverso 1/Req de la resistencia equivalente de la combinación es la suma de los inversos
de las resistencias individuales:
También se suele usar la siguiente expresión:
Donde Req es igual al inverso de la suma de los inversos de cada una de las
resistencias que estén en paralelo.
Ejemplo:
Para resolver el ejemplo propuesto observamos que hay dos bloques de resistencias que
están en paralelo, lo que voy hacer es resolver primero estos bloques quedando las
siguientes dos expresiones.
Ahora lo que resta hacer es resolver un simple circuito serie de resistencias sumando las 3
resistencias y obteniendo una Req.
De manera sencilla estoy tratando de explicar cómo resolver los dos casos que se presentan
al utilizar resistencias.
Cuando trabajamos con resistencias en proyectos de electrónica, muchas veces nos tenemos
que adaptar al valor comercial que se venden en el mercado. Si el valor deseado como tal
no se encuentra dentro de los valores comerciales, recurrimos a colocar resistencias en
serie, o en paralelo para obtener dichos resultados.
Las resistencias por lo general tienen pintadas 4 lineas de diferentes colores.
Ley de Kirchhoff
Historia: Fueron creadas en 1845 y se denominaron leyes deKirchhoff en honor a su
creador, quién se basó en la teoría del físico Georg Simon Ohm, se distinguen como
una extensión de la ley de la conservación de la energía y son aplicables al cálculo
de tensiones, intensidades y resistencias de una malla eléctrica.
Primera ley de Kirchhoff, Ley de corriente, Ley de Nodos
El enunciado de la primera ley de Kirchhoffestablece que la corriente que pasa por
un nodo es igual a las corrientes de la salida; a su vez habla que las corrientes
entrantes a un nodo son iguales a la suma de las corrientes salientes. del nodo.
Segunda ley de Kirchhoff, Ley de voltajes, Ley de Mallas
El enunciado de la segunda ley de Kirchhoffestablece que la sumatoria de los
voltajes en una malla es igual a cero. Recordemos que cuando una corriente pasa por
un elemento de circuito, en este caso una resistencia se produce una diferencia de
potencial. La Ley de Ohm establece que la diferencia de potencial (voltaje) en una
resistencia es igual a la corriente por la resistividad del elemento, es decir:
V=I x R
Circuitos eléctricos y electrónicos
- Serie:Un circuito en serie es aquel en el cual la conexión de los elementos se realiza
uno seguido del otro; es decir, en secuencia. En estos circuitos la corriente eléctrica
circula a través de un único camino, desde la fuente generadora de energía hacia los
componentes que constituyen el ensamblaje (resistencia, condensadores, inductores,
interruptores, etc.).
- Paralelo:Un circuito en paralelo es aquel esquema en el cual la corriente eléctrica se
distribuye en diversas ramificaciones a través del montaje. En estos circuitos los
elementos se ubican en paralelo; es decir, los terminales se conectan entre iguales:
positivo con positivo y negativo con negativo.
- Mixto:Un circuito eléctrico mixto es aquel que resulta de la combinación de dos
configuraciones básicas: circuitos en serie y circuitos en paralelo. Se trata de los
montajes más comunes en la vida cotidiana, ya que las redes eléctricas convencionales
resultan de la mezcla de circuitos secuenciales y paralelos entre sí.
Características de circuitos en Serie:
- El camino que describe el conductor es único
- Las terminales de los elementos se conectan sucesivamente
- El voltaje total es igual a la suma de los voltajes de los elementos individuales
- La intensidad de la corriente es la misma en cualquier punto del circuito en serie
- La resistencia equivalente del circuito es la suma de todas las resistencias
- Los componentes del circuito son dependientes entre sí
Características de circuitos en Paralelo:
- Los terminales de los elementos se conectan en paralelo
- El voltaje es el mismo entre todos los terminales en paralelo
- La intensidad total del circuito es la suma de las corrientes de todas las
ramificaciones
- El inverso de la resistencia total del circuito es la suma del inverso de todas las
resistencias
- Los componentes del circuito son independientes entre sí
Características de circuitos en Mixtos:
- Las terminales de los elementos se conectan según el diseño y la función deseada
- La caída de tensión entre nodos puede ser variable
Paralelo Serie
- La intensidad de la corriente varía dependiendo de la conexión
Paralelo Serie
- La resistencia total equivalente del circuito no tiene una fórmula única
Paralelo Serie
Cuando Ohm publicó su fórmula en 1827, su descubrimiento principal fue que la
cantidad de corriente eléctrica que fluye a través de un conductor es directamente
proporcional al voltaje impuesto sobre él. En otras palabras, es necesario un
voltio de presión para empujar un amperio de corriente a través de un ohmio de
resistencia.
La ley de Ohm puede usarse para validar:
Valores estáticos de los componentes del circuito
Niveles de corriente
Suministros de voltaje
Caídas de tensión
Si, por ejemplo, un instrumento de prueba detecta una medición de corriente más
elevada que la normal, puede significar que:
La resistencia ha disminuido.
El voltaje se ha incrementado, provocando una situación de alta tensión.
Esto podría indicar un problema con el suministro o un problema en el circuito.
En los circuitos de corriente continua (CC), una medida de corriente inferior a la
normal puede significar:
Aumentó la resistencia del circuito. Posible causa: conexiones deficientes o
flojas, corrosión o componentes dañados.
El voltaje ha disminuido.
Las cargas existentes en un circuito absorben corriente eléctrica. Las cargas
pueden ser cualquier tipo de componente: aparatos eléctricos pequeños,
ordenadores, electrodomésticos o un motor grande. La mayoría de estos
componentes (cargas) tienen una placa o pegatina informativa. Estas placas
incluyen una certificación de seguridad y varios números de referencia.
Los técnicos se refieren a las placas de identificación de los componentes para
conocer el voltaje y los valores de corriente estándar. Durante la prueba, si los
técnicos notan que los valores tradicionales no se registran en los multímetros
digitales o en los medidores de pinza, pueden usar la ley de Ohm para detectar
qué parte de un circuito funciona anormalmente y, a partir de eso, determinar
dónde puede haber un problema.
Ciencia básica de los circuitos
Los circuitos, como toda materia, están compuestos por átomos. Los átomos se
componen de partículas subatómicas:
Protones (con carga eléctrica positiva)
Neutrones (sin carga)
Electrones (con carga negativa)
Los átomos permanecen enlazados entre sí por fuerzas de atracción entre el
núcleo y los electrones de un átomo en su capa exterior. Cuando los átomos en un
circuito son influenciados por la tensión, comienzan a reformarse y sus
componentes ejercen un potencial de atracción conocida como una diferencia de
potencial. Los electrones libres mutuamente atraídos avanzan hacia los protones y
crean un flujo de electrones (corriente). Cualquier material en el circuito que
restringe este flujo se considera como resistencia.
