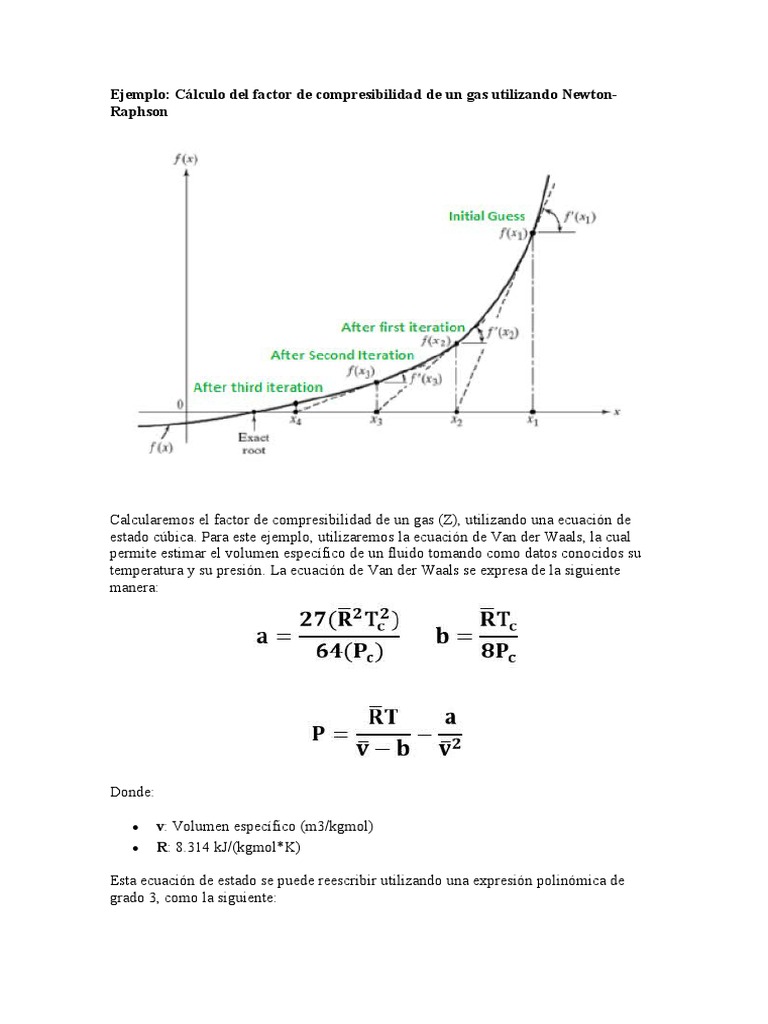

Ejemplo: Cálculo del factor de compresibilidad de un gas utilizando Newton-

Raphson

Calcularemos el factor de compresibilidad de un gas (Z), utilizando una ecuación de

estado cúbica. Para este ejemplo, utilizaremos la ecuación de Van der Waals, la cual
permite estimar el volumen específico de un fluido tomando como datos conocidos su
temperatura y su presión. La ecuación de Van der Waals se expresa de la siguiente
manera:

Donde:

 v: Volumen específico (m3/kgmol)

 R: 8.314 kJ/(kgmol*K)

Esta ecuación de estado se puede reescribir utilizando una expresión polinómica de

grado 3, como la siguiente:
Seguidamente, podemos definir matemáticamente al factor de compresibilidad de un
gas como:

Con estas dos últimas ecuaciones, realizaremos nuestro procedimiento iterativo

utilizando el método de Newton-Raphson. Para nuestro ejemplo, utilizaremos los
datos para el metano gaseoso a una presión de 2000 kPa y 300 K.

Utilizando tablas de datos podemos leer para estos valores de presión y temperatura, la
presión y la temperatura crítica del metano, los cuales son los siguientes:

Pc = 4599 kPa

Tc= 190.6 K

Solución

Estimaremos el valor del factor de compresibilidad. Para ello, utilizaremos el método

de Newton-Raphson siguiendo los pasos descritos con anterioridad. Antes de iniciar,
debemos tener en cuenta que una ecuación cúbica presenta tres raíces, una de estas
raíces representa al volumen del gas y no del líquido, y esta es la raíz que nos interesa.

Escribimos nuestra función:

Tomando de la ecuación polinómica de Van der Waals los coeficientes, los cuales, son
constantes y no variarán durante la derivación, por lo tanto, los mantendremos de forma
literal, quedando la ecuación de la siguiente manera:

Ahora, podemos derivar la función, quedándonos de la siguiente manera:

Sustituyendo y evaluando los valores de los coeficientes, las ecuaciones quedarían de la
siguiente manera:

Como se requiere calcular el volumen específico del gas, utilizaremos como estimado
inicial la aproximación del gas ideal, el cual es Z=1, sería el inicio más lógico para la
iteración, entonces la ecuación general de los gases quedaría de la siguiente manera:

Ahora, podemos comenzar la iteración, fijamos la tolerancia en 0.001 y seleccionamos

nuestro valor de inicio el cual es:

Sustituimos este valor en las ecuaciones (1) y (2), obteniendo los siguientes resultados:

Seguidamente, evaluamos la solución estimada de la siguiente manera:

Calculamos el error así:

Como no se cumple la condición de que el error debe ser menor o igual a la tolerancia,
continuamos con una segunda iteración. Para ello, tomamos como valor de inicio el
valor de la solución de la iteración anterior, en este caso: 1.20123, ya que realizaremos
varias iteraciones hasta llegar a una convergencia utilizando el valor del error y la
condición de la tolerancia.

Los datos de nuestras iteraciones los vamos a tabular a continuación:

Ahora, ya tenemos un valor que se encuentra dentro de las condiciones planteadas de

error, por lo tanto, hemos llegado a una convergencia de valor de volumen específico y
ya tenemos resuelto el problema, sólo debemos sustituir este valor estimado de valor
específico en la ecuación general de los gases, lo que nos daría el siguiente resultado:

Siendo este un valor lógico, debido a que el factor de compresibilidad de un gas debe

encontrarse entre 0 y 1, ya que representa la desviación de la idealidad de un gas. Como
podemos notar, aplicar el método numérico de Newton-Raphson es bastante sencillo,
sólo hay que tener mucho cuidado en la derivación para evitar errores en la estimación.
