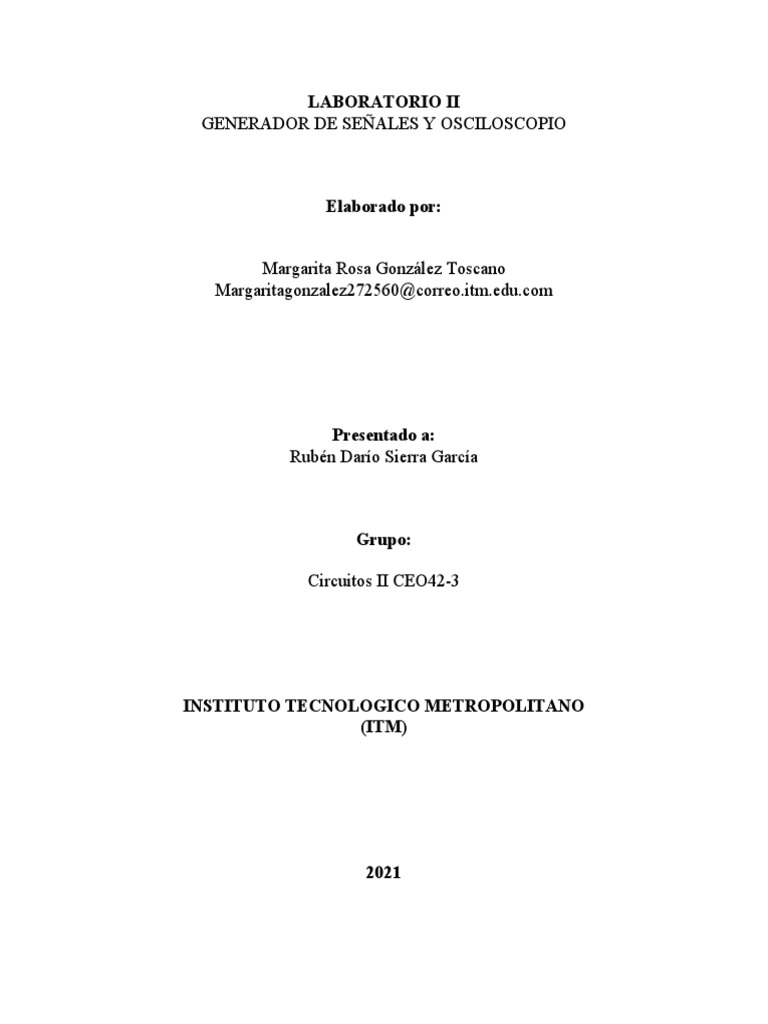

LABORATORIO II

GENERADOR DE SEÑALES Y OSCILOSCOPIO

Elaborado por:

Margarita Rosa González Toscano

Margaritagonzalez272560@correo.itm.edu.com

Presentado a:
Rubén Darío Sierra García

Grupo:

Circuitos II CEO42-3

INSTITUTO TECNOLOGICO METROPOLITANO

(ITM)

2021
RECURSOS REQUERIDOS:

EQUIPOS:

- Multímetro
- Protoboard
- Fuente de voltaje de DC
- Osciloscopio Análogo
- Generador de señales
- 1 condensador de 100 μF
- 1 condensador de 1 nF
- Resistencia de 10 KΩ,220 KΩ y 330 KΩ
- 2 bobinas de 1 mH

Ejercicios propuestos

1. Generar una señal sinusoidal de 3 V pico-pico a una frecuencia de 10 Hz, 10 KHz, 100
KHz y 1 MHz, medir en cada uno de los elementos pasivos de los circuitos 2,3 y 4 el Vp y
Vpp, consigne los resultados en la tabla 2

Ilustración 3
Ilustración 1 Ilustración 2

CIRCUITO 1
 CIRCUITO 2

CIRCUITO 3

Tabla #1

Circuito Elemento 10 Hz 10 KHz 100 KHz 1 MHz

Vp Vpp Vp Vpp Vp Vpp Vp Vpp
1 R 0,5 1 1,5 3 1,5 3 1,5 3
2 R 0,15 0,3 1,5 3 1,5 3 1,5 3
C 0,5 1 1,5 3 0,5 1 1,5 3
3 R 1,5 3 1,5 3 1,5 3 1,5 3
L 2,1 4,2 2,1 4,2 2,1 4,2 2,1 4,2
2. Generar una señal sinusoidal de 3 V pico-pico a una frecuencia de 220 kHz y montar los
circuitos 2 y 3. Utilizando los dos canales del osciloscopio, compruebe el desfase entre el
voltaje de entrada y el voltaje en cada uno de los elementos, consigne los resultados en
la tabla 3. Realice los cálculos y compare.

CIRCUITO 2

CIRCUITO 3
 Tabla #2

Circuito Elemento Desfase Desfase

medido calculado
R
2 -0,8
C
R
3 89,64
L
3. PREGUNTAS DE LA GUÍA

3.1 ¿Cómo se ve alterado el comportamiento del circuito del punto 3 ante los cambios de
las capacitancias?
Respuesta: Observando el resultado arrojado del valor de Vpp en las frecuencias
realizadas en dicha práctica, resaltando que el capacitador cumplía su función de
almacenar la energía, dando como valor positivo a la capacitancia observándose una
mayor cantidad de energía esto genera que haya una diferencia en los valores,
causando que en la frecuencia de 100KHz la capacitancia sea menor y la de 10KHz
mayor.

3.2 ¿Qué se puede concluir de la práctica?

Respuesta: Los equipos y elementos utilizados nos brindan beneficios en la realización

de circuitos ya que estos nos otorgan herramientas para el análisis de las corrientes
eléctricas como la frecuencia, el periodo, el vp, el vpp; para detectar posibles errores en
el diseño de estos. El osciloscopio posee funciones para el cambio de amplitud y tiempo,
que ayudan a observar más fácilmente los comportamientos de las corrientes que tienen
frecuencia muy altas o muy bajas. En el desfase, mediante una serie de cálculos se
encuentra el desfase calculado; el desfase medido no se logra hallar ya que el programa
(Proteus) no lo calculaba. Una vez calculado se puede concluir que el calculado es más
exacto que el medido, sin embargo, estos deben contener valores iguales o similares.
