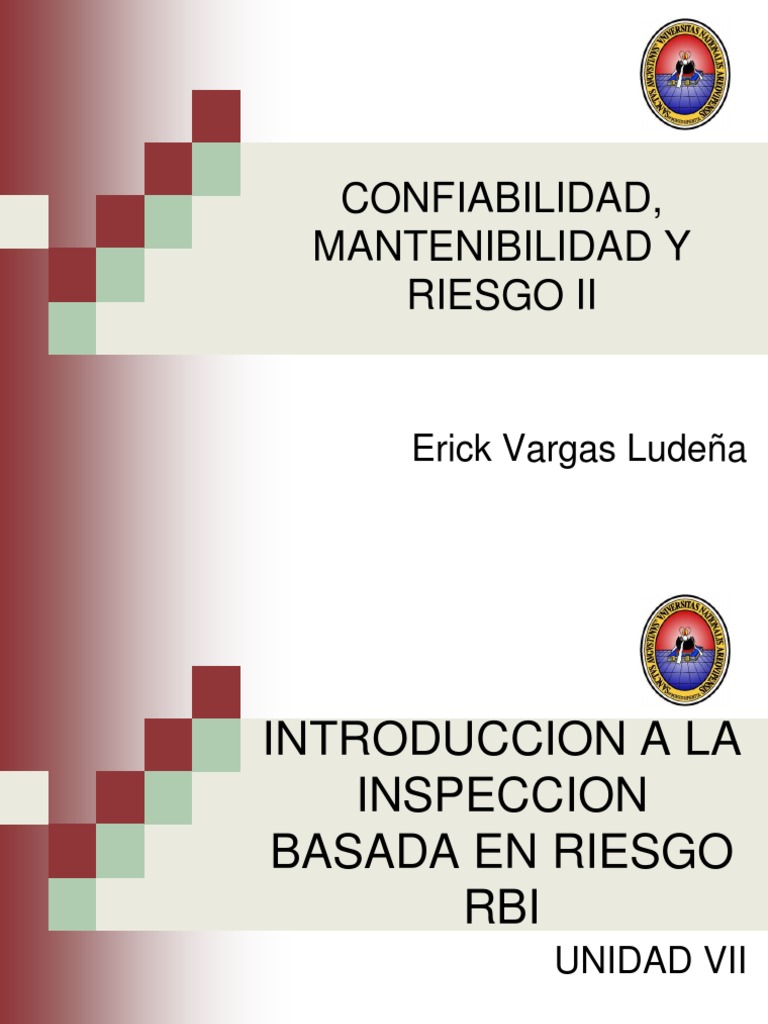

INTRODUCCION A LA INSPECCION BASADA EN RIESGO RBI UNIDAD VII OBJETIVOS DE LA UNIDAD Comprender que es el riesgo. Comprender que es RBI. Revisar la Norma API 580. Hacer una introducción de los mecanismos de deterioro.
3 Erick Vargas Ludeña
MOTIVACION
¿Qué es el Riesgo? ¿Qué es el RBI? ¿Qué contiene la Norma API 580? ¿Qué son los mecanismos de deterioro?
4 Erick Vargas Ludeña
¿QUÉ ES EL RIESGO? El riesgo es algo con que nosotros como individuos vivimos día a día. A sabiendas o sin saberlo, la gente está constantemente haciendo decisiones basadas en el riesgo. La decisiones simples tales como conducir al trabajo o caminando por una calle muy transitada implican un riesgo. Las decisiones más importantes como la compra de una casa, invertir dinero y casarse todos implican una aceptación del riesgo. La vida no está libre de riesgos e incluso las personas más prudentes, individuos con aversión al riesgo inherentemente asumen riesgos.
ERICK VARGAS LUDEÑA
¿QUÉ ES EL RIESGO? Por ejemplo, en la conducción de un coche, la gente acepta la probabilidad de que podrían quedar muertos o gravemente heridos. La razón de que este riesgo sea aceptado es que la gente considera la probabilidad de morir o ser herido de gravedad lo suficientemente bajo como para que el riesgo aceptable. Lo que influye en la decisión son el tipo de vehículo, los dispositivos de seguridad instalados, el volumen de tráfico y velocidad, y otros factores como la disponibilidad, los riesgos y asequibilidad a otras alternativas (por ejemplo, transporte público).
ERICK VARGAS LUDEÑA
¿QUÉ ES EL RIESGO? El riesgo es la combinación de la probabilidad de que algún evento ocurra durante un período de tiempo de interés y de las consecuencias, (generalmente negativas) asociados con el evento. En términos matemáticos, el riesgo puede ser calculado por la ecuación:
Riesgo = Probabilidad x Consecuencia
ERICK VARGAS LUDEÑA
Inspección Basada en Riesgo RBI El Instituto Americano del Petróleo API (American Petroleum Institute) presentó en 1996 su enfoque de la Inspección Basada en Riesgo RBI (Risk-Based Inspection) como resultado de los trabajos de investigación y desarrollo realizados.
ERICK VARGAS LUDEÑA
Inspección Basada en Riesgo RBI La Inspección Basada en Riesgo RBI (Risk-Based Inspection) es una metodología que utiliza el análisis de riesgo para priorizar y determinar los planes de inspección de activos sometidos a presión.
ERICK VARGAS LUDEÑA
Equipos aplicables de RBI Recipientes a presión. Cañerías de proceso. Tanques de Almacenaje. Equipos Rotativos (solo partes retenedoras de presión). Calentadores y Calderas. Intercambiadores de Calor. Dispositivos de alivio de presión.
ERICK VARGAS LUDEÑA
Equipos NO aplicables de RBI Sistemas de instrumentación y control. Sistemas eléctricos. Sistemas estructurales. Componentes de Equipos (excepto carcasas de bombas y compresores)
ERICK VARGAS LUDEÑA
GESTION DE RIESGOS Y REDUCCION DE RIESGOS Al principio, puede parecer que la gestión de riesgos y reducción de riesgos son sinónimos. Sin embargo, la reducción de riesgos es sólo una parte de gestión de riesgos. La reducción del riesgo es el acto de mitigar un de riesgo conocido a un nivel inferior de riesgo. La gestión de riesgos es un proceso para evaluar los riesgos, para determinar si la reducción del riesgo es necesaria y para desarrollar un plan para mantener los riesgos en un nivel aceptable.
ERICK VARGAS LUDEÑA
GESTION DE RIESGOS Y REDUCCION DE RIESGOS Mediante el uso de la gestión de riesgos, algunos riesgos pueden ser identificados como aceptables para que no sea requerida la reducción del riesgo (mitigación).
ERICK VARGAS LUDEÑA
EVOLUCION DE LOS INTERVALOS DE INSPECCION El ajuste de los intervalos entre las inspecciones ha evolucionado a lo largo de tiempo. Con la necesidad de verificar periódicamente la integridad del equipo, las organizaciones inicialmente recurrieron a los intervalos basados en el tiempo o "basados en el calendario".
ERICK VARGAS LUDEÑA
EVOLUCION DE LOS INTERVALOS DE INSPECCION Códigos y normas, como la API 510, 570 y 653 evolucionaron a una filosofía de inspección con elementos tales como:
a. Los intervalos de inspección basados en algún porcentaje de la
vida de los equipos (como la vida media). b. Inspección durante el funcionamiento en lugar de la inspección interna basada en bajas tasas de deterioro. c. Requisitos de Inspección Interna para los mecanismos de deterioro relacionados con el agrietamiento inducido por el entorno del proceso. d. Intervalos de inspección basados en las Consecuencias.
ERICK VARGAS LUDEÑA
EVOLUCION DE LOS INTERVALOS DE INSPECCION La RBI representa la próxima generación de los métodos de inspección y ajuste de intervalos, reconociendo que el objetivo supremo de la inspección es la seguridad y confiabilidad de funcionamiento de las instalaciones. La RBI, como un enfoque basado en el riesgo, centra la atención específicamente en el equipo y en los mecanismos de deterioro asociados que representan el mayor riesgo para la instalación. Centrándose en los riesgos y su mitigación, la RBI proporciona un mejor vínculo entre los mecanismos que conducen a la falla del equipo y los enfoques de inspección que efectivamente reducirán los riesgos asociados. En este documento, la falla es la pérdida de de contención.
ERICK VARGAS LUDEÑA
OPTIMIZACION DE LA INSPECCION Cuando el riesgo asociado a elementos individuales del equipo es determinado y la eficacia relativa de las diferentes técnicas de inspección en la reducción del riesgo es estimada o cuantificada, la información adecuada está disponible para el desarrollo de una herramienta de optimización para la planificación e implementación de un programa de inspección basado en riesgo.
ERICK VARGAS LUDEÑA
OPTIMIZACION DE LA INSPECCION La figura 1 presenta curvas estilizadas que muestran la reducción del riesgo que se puede esperar cuando el grado y la frecuencia de inspección se incrementan. La curva superior de la figura 1 representa un programa de inspección normal. Donde no hay inspección, puede haber un mayor nivel de riesgo, como se indica en el eje Y en la figura. Con una inversión inicial en actividades de inspección, el riesgo generalmente se reduce significativamente. Un punto es alcanzado donde las actividades adicionales de inspección comienzan a mostrar un rendimiento decreciente y, eventualmente, puede producir muy poca reducción adicional del riesgo. Si se aplica excesiva inspección, el nivel de riesgo aún puede subir. Esto se debe a que las inspecciones invasivas en ciertos casos puede producir deterioro adicional (Por ejemplo, entrada de humedad en el equipo con ácido poli-tiónico, daño de inspección a las capas de protección o revestimiento de porcelana de recipientes). Esta situación se representa por la línea punteada al final de la curva superior.
ERICK VARGAS LUDEÑA
GESTION DEL RIESGO USANDO RBI
ERICK VARGAS LUDEÑA
OPTIMIZACION DE LA INSPECCION Como se muestra en la Figura 1, el riesgo no se puede reducir a cero únicamente por los esfuerzos de inspección. Los factores residuales de riesgo para la pérdida de contención incluyen, pero no se limitan a, lo siguiente: a. Error Humano. b. Desastres naturales. c. Eventos externos (por ejemplo, colisiones o caídas de objetos). d. Efectos secundarios de las unidades cercanas. e. Efectos consecuentes de los equipos asociados en misma unidad. f. Actos deliberados (por ejemplo, sabotaje). g. Limitaciones fundamentales del método de inspección. h. Errores de diseño. i. Mecanismos desconocidos de deterioro. Muchos de estos factores están fuertemente influenciados por el sistema de gestión de seguridad del proceso en el lugar de las instalaciones.
ERICK VARGAS LUDEÑA
RIESGO RELATIVO V.S. RIESGO ABSOLUTO La complejidad de los cálculos de riesgo es una función del número de factores que pueden afectar el riesgo. Calcular el riesgo absoluto puede ser demandar mucho tiempo y costo y, a menudo, debido a tener demasiadas incertidumbres, es imposible. Muchas variables están asociados con la pérdida de contención de en instalaciones de hidrocarburos y químicas y la determinación de los números del riesgo absoluto a menudo no es rentable. La RBI se centra en una determinación sistemática de los riesgos relativos. De esta manera, las instalaciones, unidades, sistemas, equipos o componentes pueden ser clasificados basados en el riesgo relativo. Esto sirve para centrar los esfuerzos de la gestión de riesgos en los riesgos de mayor puntuación.
ERICK VARGAS LUDEÑA
RIESGO RELATIVO V.S. RIESGO ABSOLUTO Se considera, sin embargo, que si un estudio Cuantitativo RBI se lleva a cabo con rigor, el número de riesgo resultante es una aproximación razonable del riesgo real de pérdida de contención debido al deterioro. Los valores numéricos de riesgo determinados en evaluaciones cualitativas y semi-cuantitativas con apropiados métodos de análisis de sensibilidad también pueden ser usados para evaluar de aceptación del riesgo. ERICK VARGAS LUDEÑA CONSECUENCIA Y PROBABILIDAD PARA EL RBI El objetivo de la RBI es determinar qué incidente podría producirse (consecuencia) en el caso de una falla del equipo, y ¿qué tan probable (probabilidad) es que el incidente podría ocurrir. Por ejemplo, si un recipiente a presión sujeto a deterioro por corrosión bajo aislamiento desarrolla una fuga, una variedad de consecuencias podría ocurrir. Algunas de las consecuencias posibles son:
ERICK VARGAS LUDEÑA
CONSECUENCIA Y PROBABILIDAD PARA EL RBI Formar una nube de vapor que podría inflamarse y causar lesiones daños al equipo.
Liberación de una sustancia química tóxica que podría causar
problemas de salud. Resultar en un derrame y causar el deterioro del medio ambiente.
Forzar una parada de la unidad y tener un impacto económico
adverso.
Tener una mínima seguridad, salud, medio ambiente y/o impacto
económico.
ERICK VARGAS LUDEÑA
Pasos Claves del Procedimiento RBI • Mecanismos de Deterioro y Modos de Falla • Evaluación de la Probabilidad de Falla • Evaluación de las Consecuencias de la Falla • Determinación, Evaluación y Gestión de Riesgos • Gestión de Riesgos con Actividades de Inspección • Otras Actividades de Mitigación de Riesgos
ERICK VARGAS LUDEÑA
CONTENIDO DE LA NORMA API RP 580 • Prólogo • Sección 1- Objetivo • Sección 2- Ámbito de Aplicación • Sección 3- Referencias Normativas • Sección 4- Definiciones y Acrónimos • Sección 5- Conceptos Básicos de la Evaluación de Riesgos • Sección 6- Introducción a la Inspección Basada en el Riesgo • Sección 7- Planificación de la Evaluación de la RBI • Sección 8- Recopilación de Datos y de Información para la Evaluación de la RBI. • Sección 9- Mecanismos de Deterioro y Modos de Falla • Sección 10- Evaluación de la Probabilidad de Falla
ERICK VARGAS LUDEÑA
CONTENIDO DE LA NORMA API RP 580 • Sección 11- Evaluación de las Consecuencias de la Falla • Sección 12- Determinación, Evaluación y Gestión de Riesgos • Sección 13- Gestión de Riesgos con Actividades de Inspección • Sección 14- Otras Actividades de Mitigación de Riesgos • Sección 15- Reevaluación y Actualización de las Evaluaciones RBI • Sección 16- Roles, Responsabilidades, Entrenamiento y Calificaciones • Sección 17- Documentación RBI y Registros • Sección 18- Resumen de los entrampamientos RBI • Apéndice A- Descripción de los Mecanismos de Deterioro • Apéndice B- Tabla de Mecanismos de Deterioro • Apéndice C- Tabla de Métodos de Evaluación • Bibliografía
ERICK VARGAS LUDEÑA
INTRODUCCION A LOS MECANISMOS DE DETERIORO El término mecanismo de deterioro se define como el tipo de deterioro que podría conducir a una pérdida de contención. Son cuatro los principales mecanismos de deterioro observado en la industria de procesos químicos y de hidrocarburos: a. Adelgazamiento o Pérdida de Espesor(incluye interna y externamente). b. Corrosión bajo tensión. c. Metalúrgicos y del medio ambiente. d. Mecánicos.
ERICK VARGAS LUDEÑA
INTRODUCCION A LOS MECANISMOS DE DETERIORO Entender el funcionamiento del equipo y la interacción con el entorno químico y mecánico es la clave para realizar la identificación del mecanismo de deterioro. Por ejemplo, entender que el adelgazamiento localizado puede ser causado por el método de inyección de fluidos y la agitación es tan importante como conocer el mecanismo de corrosión. Los especialistas de procesos pueden proporcionar información útil (tal como el espectro de las condiciones del proceso, puntos de inyección, etc) para ayudar a los especialistas en materiales en la identificación de los mecanismos de deterioro y las tasas. ERICK VARGAS LUDEÑA ¿ALGUNA PREGUNTA O DUDA?
30 Erick Vargas Ludeña
EXITO
Erick Vargas Ludeña
RESPONDE: El riesgo es la combinación de la probabilidad de que algún evento ocurra durante un período de tiempo de interés y de las consecuencias, (generalmente negativas) asociados con el evento. a. Verdadero b. Falso
32 Erick Vargas Ludeña
RESPONDE: A los sistemas eléctricos se les puede aplicar la metodología de Inspección Basada en el Riesgo RBI-API. a. Verdadero b. Falso
33 Erick Vargas Ludeña
RESPONDE: Con las tareas de inspección del plan RBI el riesgo disminuye a cero. a. Verdadero b. Falso
34 Erick Vargas Ludeña
RESPONDE: El riesgo absoluto es muchas veces muy difícil de calcular, hasta imposible en ocasiones. a. Verdadero b. Falso
35 Erick Vargas Ludeña
¿ALGUNA PREGUNTA O DUDA?
36 Erick Vargas Ludeña
RESUMEN
Erick Vargas Ludeña
HEMOS APRENDIDO A: Comprender que es el riesgo. Comprender que es RBI. Revisar la Norma API 580. Hacer una introducción de los mecanismos de deterioro.
38 Erick Vargas Ludeña
¿QUÉ ES EL RIESGO? El riesgo es la combinación de la probabilidad de que algún evento ocurra durante un período de tiempo de interés y de las consecuencias, (generalmente negativas) asociados con el evento. En términos matemáticos, el riesgo puede ser calculado por la ecuación:
Riesgo = Probabilidad x Consecuencia
ERICK VARGAS LUDEÑA
Equipos aplicables de RBI Recipientes a presión. Cañerías de proceso. Tanques de Almacenaje. Equipos Rotativos (solo partes retenedoras de presión). Calentadores y Calderas. Intercambiadores de Calor. Dispositivos de alivio de presión.
ERICK VARGAS LUDEÑA
Pasos Claves del Procedimiento RBI • Mecanismos de Deterioro y Modos de Falla • Evaluación de la Probabilidad de Falla • Evaluación de las Consecuencias de la Falla • Determinación, Evaluación y Gestión de Riesgos • Gestión de Riesgos con Actividades de Inspección • Otras Actividades de Mitigación de Riesgos
