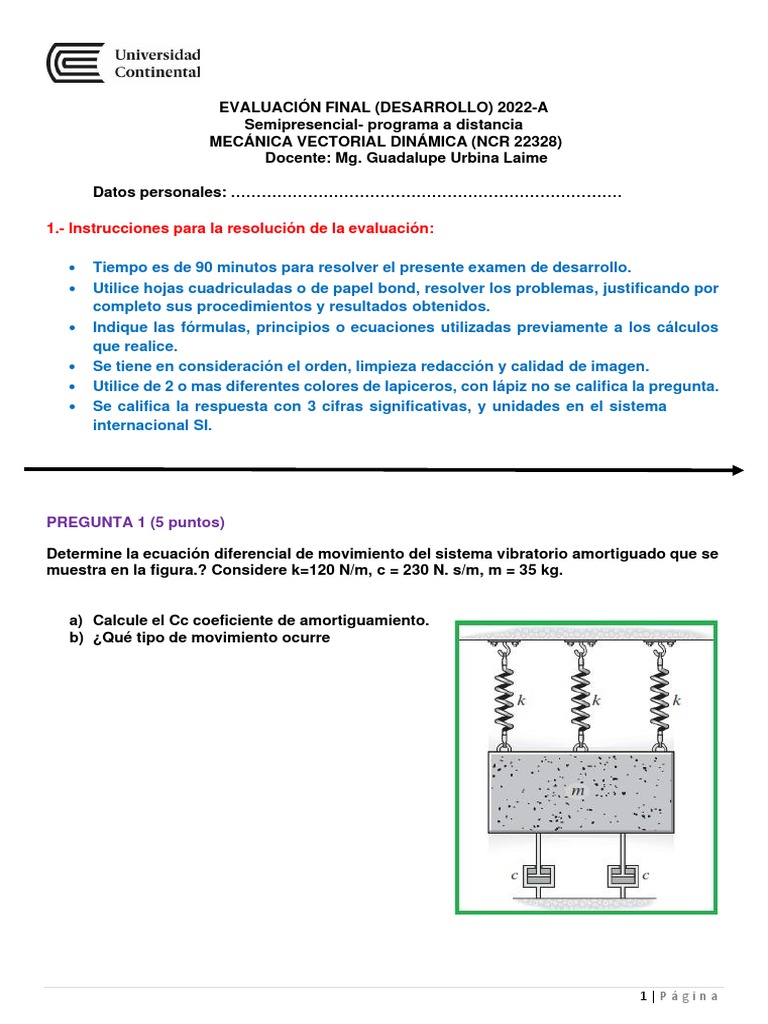

EVALUACIÓN FINAL (DESARROLLO) 2022-A

Semipresencial- programa a distancia

MECÁNICA VECTORIAL DINÁMICA (NCR 22328)
Docente: Mg. Guadalupe Urbina Laime

Datos personales: ………………………………………………………………….

1.- Instrucciones para la resolución de la evaluación:

• Tiempo es de 90 minutos para resolver el presente examen de desarrollo.

• Utilice hojas cuadriculadas o de papel bond, resolver los problemas, justificando por
completo sus procedimientos y resultados obtenidos.
• Indique las fórmulas, principios o ecuaciones utilizadas previamente a los cálculos
que realice.
• Se tiene en consideración el orden, limpieza redacción y calidad de imagen.
• Utilice de 2 o mas diferentes colores de lapiceros, con lápiz no se califica la pregunta.
• Se califica la respuesta con 3 cifras significativas, y unidades en el sistema
internacional SI.

PREGUNTA 1 (5 puntos)

Determine la ecuación diferencial de movimiento del sistema vibratorio amortiguado que se

muestra en la figura.? Considere k=120 N/m, c = 230 N. s/m, m = 35 kg.

a) Calcule el Cc coeficiente de amortiguamiento.

b) ¿Qué tipo de movimiento ocurre

1|P ág i n a
2|P ág i n a
La biela está sostenida por una cuña o fiel de soporte en A y el periodo de vibración es 𝑟𝑨 =
𝟐.35 s. Luego se retira y se le hace girar 180° de modo que esté sostenida por la cuña en B.
En este caso el periodo de vibración es 𝑟𝑩 = 3.10 s.

Determine:

a) Dibuje el DCL.
b) Realice la ecuación de movimiento.
c) Calcule “d” del centro de gravedad.
d) Calcule el radio de giro 𝑲𝑮

3|P ág i n a
4|P ág i n a
PREGUNTA 3 (5 puntos)

El disco que pesa 20 lb está conectado por un pasador en su centro O y sostiene el bloque
A que pesa 5 lb. Si la banda que pasa sobre el disco no se desliza en su superficie de
contacto, determine el periodo natural de vibración del sistema.

a) Dibuje el DCL.
b) Realice la ecuación de movimiento.
c) Calcule “𝒘𝒏”.
d) Calcule “𝑟”

5|P ág i n a
3|P ág i n a
Determine la ecuación diferencial de movimiento del carrete de 20 kg. Suponga que no se
desliza en la superficie de contacto cuando oscila. El radio de giro del carrete con respecto a
su centro de masa es 𝑲𝑮 =130 mm. Originalmente los resortes no están alargados.

a) Dibuje el DCL.
b) Calcule la energía potencial elástica, energía cinética y energía total
c) Calcule “𝑰𝑨”.
d) Calcule “𝒘𝒏”, “𝑟”.

4|P ág i n a
5|P ág i n a
