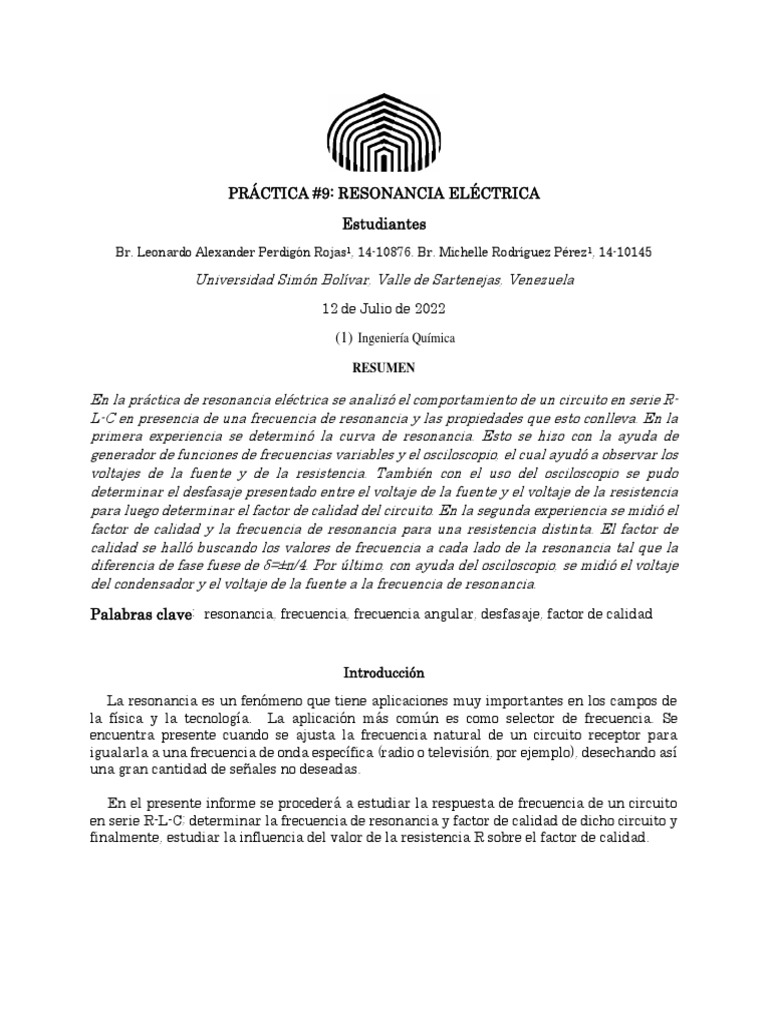

PRÁCTICA #9: RESONANCIA ELÉCTRICA

Estudiantes
Br. Leonardo Alexander Perdigón Rojas1, 14-10876. Br. Michelle Rodríguez Pérez1, 14-10145

Universidad Simón Bolívar, Valle de Sartenejas, Venezuela

12 de Julio de 2022

(1) Ingeniería Química

RESUMEN

En la práctica de resonancia eléctrica se analizó el comportamiento de un circuito en serie R-

L-C en presencia de una frecuencia de resonancia y las propiedades que esto conlleva. En la
primera experiencia se determinó la curva de resonancia. Esto se hizo con la ayuda de
generador de funciones de frecuencias variables y el osciloscopio, el cual ayudó a observar los
voltajes de la fuente y de la resistencia. También con el uso del osciloscopio se pudo
determinar el desfasaje presentado entre el voltaje de la fuente y el voltaje de la resistencia
para luego determinar el factor de calidad del circuito. En la segunda experiencia se midió el
factor de calidad y la frecuencia de resonancia para una resistencia distinta. El factor de
calidad se halló buscando los valores de frecuencia a cada lado de la resonancia tal que la
diferencia de fase fuese de δ=±π/4. Por último, con ayuda del osciloscopio, se midió el voltaje
del condensador y el voltaje de la fuente a la frecuencia de resonancia.

Palabras clave: resonancia, frecuencia, frecuencia angular, desfasaje, factor de calidad

Introducción

La resonancia es un fenómeno que tiene aplicaciones muy importantes en los campos de

la física y la tecnología. La aplicación más común es como selector de frecuencia. Se
encuentra presente cuando se ajusta la frecuencia natural de un circuito receptor para
igualarla a una frecuencia de onda específica (radio o televisión, por ejemplo), desechando así
una gran cantidad de señales no deseadas.

En el presente informe se procederá a estudiar la respuesta de frecuencia de un circuito

en serie R-L-C; determinar la frecuencia de resonancia y factor de calidad de dicho circuito y
finalmente, estudiar la influencia del valor de la resistencia R sobre el factor de calidad.
 Marco teórico

- Resonancia: La resonancia en electricidad es un fenómeno que se produce en un

circuito en el que existen elementos reactivos (bobinas y condensadores) cuando
es recorrido por una corriente alterna de una frecuencia tal que hace que la
reactancia se anule en caso de estar ambos en serie o se haga máxima si están
en paralelo.

- Factor de Calidad: es un parámetro usado en electrónica para comparar la

calidad de un sistema resonante. Los sistemas resonantes responden a un cierto
rango de frecuencias, llamado frecuencia natural, frecuencia propia o frecuencia
de resonancia, mucho más que al resto de frecuencias. Ese rango de frecuencias
es el ancho de banda, y la frecuencia central es la frecuencia de resonancia
eléctrica.

Consideremos un circuito en serie RLC alimentado por una fuente que varía
periódicamente con el tiempo:

𝑽(𝒕) = 𝑽𝟎 𝑐𝑜𝑠 𝜔 𝒕.

Aplicando la regla de Kirchoff, se cumple que la suma de los voltajes en la bobina,

en la resistencia y en el condensador, es igual al voltaje total aplicado por la fuente.

𝑑𝐼 𝑄
𝐿( ) + 𝑅𝐼 + = 𝑉𝑜 𝑐𝑜𝑠 𝜔 𝑡
𝑑𝑡 𝐶

La solución general para la corriente I es la superposición de una parte transitoria

que decae en el tiempo y una parte estacionaria que oscila a la misma frecuencia de la
fuente. Una vez transcurrido un tiempo suficientemente largo, la solución transitoria es
despreciable y se considera sólo la solución estacionaria.

Cuando se tienen circuitos de corriente alterna con elementos lineales, es muy útil
representar las cantidades físicas involucradas en notación compleja. Por ejemplo, el
voltaje de la fuente se puede representar como:

𝑉̂ (𝑡) = 𝑉0 𝑒 𝑖𝜔𝑡
 Esta cantidad compleja se llama fasor y gráficamente representa un vector que rota
en el plano complejo con frecuencia angular . Estos fasores se pueden operar
matemáticamente hasta proyectarlos en el eje real, obteniendo así:

𝑉(𝑡)(𝑓í𝑠𝑖𝑐𝑜) = 𝑅𝑒{ 𝑉̂ } = 𝑅𝑒{ 𝑉0 𝑒 𝑖𝜔𝑡 } = 𝑉0 𝑒 𝑖𝜔𝑡

Para hallar la corriente I, se deriva la ecuación diferencial presentada anteriormente:

𝑑2 𝐼̂ 𝑑𝐼̂ 𝐼̂
𝐿( 2 ) + 𝑅( ) + = 𝑖𝜔𝑉0 𝑒 𝑖𝜔𝑡
𝑑𝑡 𝑑𝑡 𝐶

Si suponemos que I varía de forma sinusoidal a una frecuencia angular w, obtenemos

que:

𝑉0 𝑉0
𝐼̂0 = =
1 𝑅 + 𝑖(𝑋𝐿 − 𝑋𝐶 )
𝑅 + 𝑖(𝜔𝐿 − )
𝜔𝐶

Donde XLy XC son las reactancias capacitivas del inductor y el condensador:

1
𝑋𝐿 = 𝜔𝐿 y 𝑋𝐶 =
C
La cantidad del denominador, se denomina impedancia y el módulo viene dado por:

1 2
𝑍(𝜔) = √𝑅 2 + (𝑋𝐿 − 𝑋𝐶 )2 = √𝑅 2 + (𝜔𝐿 − )
𝜔𝐶

Y el ángulo de fase esta dado por:

𝑋𝐿 −𝑋𝑐
𝛿(𝜔) = 𝑎𝑟𝑐𝑡𝑔( 𝑅
)

Finalmente, obtenemos la expresión de la corriente:

 𝑉0
𝐼(𝑡) = 𝐼0 𝑐𝑜𝑠( 𝜔𝑡 − 𝛿), donde 𝐼0 =
𝑍

Dónde es el ángulo de fase de la corriente con respecto al voltaje de la fuente.

Si consideramos el punto en que la corriente es máxima, es decir, cuando X L = XC, el

circuito se comporta como si la bobina y el condensador no existieran (sus voltajes están
180° fuera de fase y se cancelan). En esta situación, la corriente queda limitada
únicamente por la resistencia:
𝑉0
𝐼0 (𝑚𝑎𝑥) = .
𝑅

Este fenómeno, se conoce como Resonancia. La frecuencia de resonancia viene dada

por la relación:

𝜔0 = 1⁄ .
√𝐿𝐶

Se puede definir el factor de calidad o de mérito, al inverso del ancho relativo de la

curva de resonancia, es decir:
𝜔0 𝜔0 𝐿
𝑄= =
𝛥𝜔 𝑅

Dónde es la diferencia entre las frecuencias para las cuales, a cada lado de la
frecuencia de resonancia, la amplitud de la corriente se reduce en un factor √2 respecto
a su valor máximo, esto es debido a que cuando la corriente disminuye esa cantidad, la
potencia disipada en el circuito es justo la mitad de su valor máximo. Por esta razón,
estas dos frecuencias se denominan de potencia mitad.

Por otra parte, la variación de la frecuencia no sólo influye en la amplitud de la

corriente sino también en el desfasaje, y cuando el circuito está en resonancia, la
corriente oscila en fase con el voltaje de la fuente.
 Procedimiento experimental

ACTIVIDAD A: Determinación de la curva de resonancia.

Para esta actividad se utilizó el generador de funciones de frecuencia variable, el cual

se operó en el modo de onda sinusoidal y también se utilizó el osciloscopio de dos canales.

Una vez realizado el montaje necesario para esta actividad (circuito RLC en serie),
se procedió a variar la frecuencia del generador hasta observar la resonancia en el
osciloscopio.

Luego, se midió el voltaje de la resistencia en función de la frecuencia para diferentes

valores de la misma, el período (T) de la señal para cada frecuencia y el corrimiento
temporal (t), para posteriormente calcular el ángulo de desfasaje por medio de la
relación:

𝛥𝑡
𝛷 = ( ) 2𝜋
𝑇

Seguidamente se realizó un gráfico del voltaje de la resistencia en función de la

frecuencia, y de éste se obtuvo el valor de la frecuencia de resonancia y el factor de
calidad.

En la expresión de Q (teórica) tuvimos que tener en cuenta que el valor de R es la

suma de la resistencia pura, la de la bobina y la interna del generador.

La resistencia de la bobina, se calculó mediante la expresión:

𝑉0
𝑅𝐿 = 𝑅( − 1)
𝑉𝑅

Por último, se realizó un gráfico de la diferencia de fase en función de la frecuencia,

del cual se obtuvo el valor de la frecuencia de resonancia y el factor de calidad.

ACTIVIDAD B: Medición del factor de calidad para otra resistencia.

Para esta actividad, se cambió el valor de la resistencia en el mismo circuito utilizado

en la actividad anterior y se calculó nuevamente el valor de la frecuencia de resonancia
y del factor de calidad del circuito.

Esta vez no se tuvo que realizar una gráfica de resonancia, sólo buscar los valores de
frecuencia a cada lado de la resonancia tal que el voltaje cayera a un valor VR(máx.)/√2
y la diferencia de fase fuese 4.
 Por último, se midió el valor del voltaje en el condensador a la frecuencia de
resonancia. Previamente se cambió el circuito para que un lado del condensador
estuviese en serie con la fuente (RLC en serie, con C conectado a la fuente)

RESULTADOS

A. Determinación de la curva de resonancia

Para el circuito R-L-C se escogió el condensador, la inductancia y la resistencia

señalada en la tabla 1.

Tabla 1. Valores utilizados en el circuito R-L-C

C [nF] L [mH] R [Ω]

0,37 47 755

Con un voltaje V0 = 0,8 ± 0,2 V y variando la frecuencia del generador de señales se

obtuvo una frecuencia de resonancia de f = (45,00 ± 0,15) kHz y un voltaje máximo de
resonancia de VR = (0,16 ± 0,02) V, las señales de entrada y salida en resonancia se
muestran en la figura 4.

Figura 4. Voltajes en resonancia

 Luego se leyeron 9 puntos por encima de esa frecuencia y 9 puntos por debajo de la
misma, estos valores se encuentran en la tabla 2, donde además se pudo determinar el
corrimiento Δt entre ambas señales y el período T leídos gráficamente en el osciloscopio.

Tabla 2. Datos obtenidos en el osciloscopio

f ±0,15
VR (V) ±ΔV(V) Δt (μs) ±Δ(Δt) (μs) T (μs) ±ΔT (μs)
(Khz)

1,1 6,00E-03 1,00E-03 -24 4,00E-06 100 10

12,0 7,50E-03 1,00E-03 -20 4,00E-06 84 4
18,0 1,40E-02 2,00E-03 -16 4,00E-06 56 4
19,5 1,60E-02 2,00E-03 -12 2,00E-06 52 4
21,0 1,80E-02 2,00E-03 -11 2,00E-06 47 2
22,5 2,00E-02 2,00E-03 -10 2,00E-06 46 2
24,0 2,40E-02 2,00E-03 -10 2,00E-06 42 2
25,5 2,80E-02 2,00E-03 -8 1,00E-06 38 2
30,0 4,00E-02 2,00E-03 -8 2,00E-06 34 2
45,0 0,16 0,02 0 0,00E+00 25 1
60,0 3,20E-02 4,00E-03 4 1,00E-06 17 1
75,0 1,80E-02 2,00E-03 3 1,00E-06 14 1
90,0 1,20E-02 1,00E-03 2,6 0,0000004 11 1
105,0 1,00E-02 1,00E-03 2,4 0,0000004 9,6 0,4
120,0 8,00E-03 1,00E-03 2 0,0000004 8,4 0,4
135,0 6,00E-03 1,00E-03 1,8 0,0000004 7,6 0,4
150,0 5,00E-03 1,00E-03 1,6 0,0000004 6,8 0,4
180,0 3,00E-03 1,00E-03 1,6 0,0000004 5,6 0,4
195,0 2,50E-03 1,00E-03 1,4 0,0000004 5,0 0,4

Con los valores leídos del osciloscopio se calculó el valor de desfasaje entre señales Φ
y su error, con la ecuación 5 y 6, respectivamente:
𝛥𝑡
𝛷 = ( 𝑇 ) 2𝜋 Ecuación 5
𝛥(𝛥𝑡) 𝛥𝑡∗ 𝛥𝑇
𝛥𝛷 = 2𝜋 ( + ) Ecuación 6
𝑇 𝑇2

También se calculó la frecuencia angular para cada período leído en el osciloscopio,

ya que se sabe que ω y Δω se determinan de la siguiente manera:
 2𝜋
𝑤 = 2𝜋𝑓 = Ecuación 7
𝑇
2𝜋𝛥𝑇
𝛥𝑤 = Ecuación 8
𝑇2

Por ultimo se calculó la corriente I y su error, con las siguientes ecuaciones:

𝑉
𝐼 = Ecuación 9
𝑅
𝛥𝑉 𝑉𝛥𝑅
𝛥𝐼 = + Ecuación 10
𝑅 𝑅2

Dichos resultados se encuentran en la tabla 3:

Tabla 3. Resultados de desfasaje, frecuencia angular y corriente.

f ±0,15 w Δw
T (μs) ΔT (μs) Φ (rad) ΔΦ (rad) I (A) ΔI (A)
(Khz) (rad/μs) (rad/μs)

1,1 100 10 -1,5 -0,2 0,063 0,006 8E-06 1E-06

12,0 84 4 -1,5 -0,1 0,075 0,004 10E-06 1E-06
18,0 56,0 4,0 -1,8 -0,1 0,112 0,008 1,9E-05 0,3E-05
19,5 52,0 4,0 -1,4 -0,1 0,12 0,01 2,1E-05 0,3E-05
21,0 47,0 2,0 -1,5 -0,1 0,13 0,01 2,4E-05 0,3E-05
22,5 46,0 2,0 -1,4 -0,1 0,14 0,01 2,6E-05 0,3E-05
24,0 42,0 2,0 -1,5 -0,1 0,15 0,01 3,2E-05 0,3E-05
25,5 38,0 2,0 -1,3 -0,1 0,17 0,01 3,7E-05 0,3E-05
30,0 34,0 2,0 -1,5 -0,1 0,18 0,01 5,3E-05 0,3E-05
45,0 25,0 1,0 0,0 0,0 0,25 0,01 2,1E-04 0,3E-04
60,0 17,0 1,0 1,5 0,1 0,37 0,02 4,2E-05 0,5E-05
75,0 14,0 1,0 1,3 0,1 0,45 0,03 2,4E-05 0,3E-05
90,0 11,0 1,0 1,5 0,1 0,57 0,05 1,6E-05 0,1E-05
105,0 9,6 0,4 1,6 0,1 0,65 0,03 1,3E-05 0,1E-05
120,0 8,40 0,40 1,5 0,1 0,75 0,04 1,1E-05 0,1E-05
135,0 7,60 0,40 1,0 0,1 0,8 0,04 7,9E-06 1E-06
150,0 6,80 0,40 1,0 0,1 0,9 0,05 6,6E-06 1E-06
180,0 5,60 0,40 2,0 0,1 1,1 0,08 4,0E-06 1E-06
195,0 5,00 0,40 2,0 0,1 1,3 0,10 3,3E-06 1E-06

Con los resultados anteriores se realizaron las gráficas de V vs ω y de I vs ω, con la

finalidad de determinar la frecuencia angular de resonancia ω0 y el factor de calidad Q.
Las gráficas anteriormente mencionadas, se muestran en la figura 5 y 6,
respectivamente.
 Vr vs w
2.00E-01
1.80E-01
1.60E-01
1.40E-01
1.20E-01
VR (V)

1.00E-01
8.00E-02
6.00E-02
4.00E-02
2.00E-02
0.00E+00
0.000 0.100 0.200 0.300 0.400 0.500 0.600 0.700 0.800 0.900 1.000 1.100 1.200 1.300 1.400 1.500
w (rad/µs)

Figura 5. Gráfica de voltaje de la resistencia en función de la frecuencia angular

I vs w
3.0E-04

2.5E-04

2.0E-04
I (A)

1.5E-04

1.0E-04

5.0E-05

0.0E+00
0.000 0.200 0.400 0.600 0.800 1.000 1.200 1.400 1.600

w (rad/µs)

Figura 6. Gráfica de la corriente en función de la frecuencia angular

Se determinó el valor teórico para la frecuencia de resonancia y su error con las

siguientes ecuaciones:
1
𝑤𝑜 = Ecuación 11
√𝐿𝐶
𝐶 𝛥𝐿 𝐿 𝛥𝐶
𝛥𝑤𝑜 = 2 + 2 Ecuación 12
2 (𝐶 𝐿)3 2 (𝐶 𝐿)3

Y el factor de calidad experimental con su respectivo error se calculó de la siguiente

manera:
 𝑤
𝑄𝑒𝑥𝑝 = ∆𝑤𝑜 Ecuación 13

∆𝑤𝑜 (∆∆𝑤)𝑤𝑜
∆𝑄𝑒𝑥𝑝 = + Ecuación 14
∆𝑤 (∆𝑤)2

El factor de calidad teórico con su respectivo error se calculó mediante las siguientes
ecuaciones:
𝑤𝑜 𝐿
𝑄= Ecuación 15
𝑅
𝛥𝑤𝑜 𝐿 𝑤𝑜 𝛥𝐿 𝑤𝑜 𝐿𝛥𝑅
𝛥𝑄 = + + Ecuación 16
𝑅 𝑅 𝑅2

Considerando a R como la resistencia total del sistema, que corresponde a la suma

de la resistencia de la bobina RL, la resistencia interna del generador Rg = 50 Ω y la
resistencia pura R, la resistencia de la bobina viene dada por la siguiente ecuación:
𝑉
𝑅𝐿 = 𝑅 (𝑉𝑂 − 1) Ecuación 17
𝑅

Por lo tanto, RL = 3020 Ω y RT = 3825 Ω

Los valores para la frecuencia angular de resonancia y su ancho de banda leídos en

la gráfica de V vs ω se reportan en la tabla 5 y 6, respectivamente, en conjunto con los
valores teóricos calculados, para el caso de la frecuencia de resonancia, se requiere el
valor del voltaje dividido entre la raíz cuadrada de 2.

Tabla 5. Valores leídos para el ancho de banda

Vo/raiz2 0,11314 Errores asociados

w- (rad/s) 313000 Δ-w (rad/s) 20000
w+ (rad/s) 405000 Δ+w (rad/s) 20000
Δw (rad/s) 92000 Δdw (rad/s) 40000

Tabla 6. Valores teóricos y experimentales con su error porcentual

Valores wo (rad/s) Δwo error (rad/s) Q ΔQ

Experimental 251327 10053 2,73 1,30
Teórico 239801 6E-06 2,95 1,27

Tabla 7. Error porcentual entre el valor experimental y el teórico de ω0 y Q

Valor wo (rad/s) Q
Error porcentual % 5 8

Otra forma experimental de hallar los parámetros anteriormente calculados, es

mediante la gráfica de desfase en función de la frecuencia angular, la figura 7 muestra
dicha gráfica, sin embargo, para poder determinar la frecuencia angular de resonancia
con su ancho de banda, es necesario considerar el desfase entre π/4 y - π/4, como se
muestra en la figura 8.

Φ vs w
2.5

2.0

1.5 π/4
1.0

0.5

0.0
Φ

0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6

-0.5

-1.0

-1.5 -π/4
-2.0

-2.5 w (rad/µs)

Figura 7. Desfasaje en función de la frecuencia angular

Figura 8. Desfasaje en función de la frecuencia angular entre π/4 y - π/4

Los valores experimentales de la gráfica y su error porcentual con los valores teóricos
se muestran en la tabla 8 y tabla 9, respectivamente.
 Tabla 8. Resultados experimentales para la frecuencia de resonancia y el factor de
calidad

wo exp 250000 Δwo error 20000

(rad/s)
w- (rad/s) 215000 Δ-w (rad/s) 20000
w+ (rad/s) 305000 Δ+w 20000
(rad/s)
Δw (rad/s) 90000 Δ(Δw) 40000
(rad/s)
Q 3 ΔQ 1

Tabla 9. Error porcentual para el factor de calidad y la frecuencia de resonancia

Valor wo (rad/s) Q
Error porcentual % 4 6

B. Medición de factor de calidad para otra resistencia

Se cambió la resistencia que se utilizó inicialmente a R = 360Ω y la capacitancia a C

= 0,97 nF, para estos valores la frecuencia de resonancia encontrada fue de f = (24,00 ±
0,15) kHz y el voltaje de la resistencia a esta frecuencia fue de VR= (0,28 ± 0,04) V; este
cambio se realizó ya que el circuito R-L-C presentó errores significativos, al momento de
realizar este procedimiento con la capacitancia utilizada anteriormente.
Conociendo el voltaje máximo de resonancia y su frecuencia, se buscaron con ayuda
del osciloscopio, las frecuencias donde se podía obtener el valor de voltaje máximo
dividido entre la raíz de 2, para poder determinar luego la frecuencia angular de
resonancia, los valores de voltaje y frecuencia medidos, se reflejan en la tabla 10.

Tabla 10. Voltajes de resistencia y frecuencia medidos en el osciloscopio

VR ±0,04 f ±0,15
(V) (KHz)
0,20 22,50
0,28 24,00
0,20 26,00

Se realizó el mismo método de cálculo utilizado en la parte A y los resultados

obtenidos experimentalmente y teóricamente con su respectivo error asociado, se
encuentran en la tabla 11 y 12 respectivamente.
 Tabla 11. Valores teóricos y experimentales de la frecuencia de resonancia y el factor
de calidad

Valores wo (rad/s) Δwo Q ΔQ

Experimental 150796 9425 6,9 0,3
Teórico 148103 7E-06 6,5 0,5

Tabla 12. Error porcentual para la frecuencia de resonancia y el factor de calidad

Valor wo (rad/s) Q
Error porcentual % 2 6

En el osciloscopio, se pudo obtener el voltaje del condensador a la frecuencia de

resonancia, VC= (2,00 ± 0,04) V, para justificar que este voltaje es mucho mayor al voltaje
de la fuente, se calculó la reactancia capacitiva y su error con la ecuación 18 y 19
respectivamente y como se conoce que, a la frecuencia de resonancia, el circuito R-L-C
se comporta como un circuito puramente resistivo (XL=XC), por lo tanto, con las
ecuaciones 20, 21, 22 y 23 se construyó el diagrama de fasores que se muestra en la
figura 9.
1
𝑋𝑐 = 𝑤𝐶 Ecuación 18

𝛥𝑤 𝛥𝐶
𝛥𝑋𝑐 = 𝑤2 𝐶 + 𝑤𝐶 2 Ecuación 19

Así, se obtuvo una reactancia capacitiva XC= (6960 ± 70) Ω

𝑉𝐿 = 𝐼𝑜 𝑋𝐿 Ecuación 20
𝑉𝑜 = 𝐼𝑜 𝑍 Ecuación 21
𝑉𝑐 = 𝐼𝑜 𝑋𝑐 Ecuación 22
𝑉𝑅 = 𝐼𝑜 𝑅 Ecuación 23

Figura 9. Diagrama de fasores

 DISCUSIÓN DE RESULTADOS

A. Determinación de la curva de resonancia

En las gráficas de voltaje de la resistencia vs frecuencia angular y

corriente vs frecuencia angular, se pudo observar que se obtuvo el
comportamiento de la curva esperado. Con la curva de V vs ω se pudo obtener los
valores del ancho de banda y la frecuencia angular de resonancia de manera
gráfica. El valor experimental de la frecuencia angular de resonancia obtenido
fue de ω0 = (251327 ± 10053) rad/s y la variación porcentual con respecto al valor
teórico calculado ω = 239801 rad/s es del 5%. Por otro lado, el factor de calidad
experimental obtenido fue de Qexp = 2,7 ± 1,3 y presentó una variación porcentual
con respecto al valor teórico calculado Qteo = 2,9 ± 1,3 del 8%.

La diferencia entre los valores experimentales y teóricos, se puede deber

a errores de medición y de calibración de los equipos utilizados en el
procedimiento experimental.

Con la gráfica de desfasaje en función de la frecuencia angular, también

se obtuvo una frecuencia de resonancia de de ω0 = (250000 ± 20000) rad/s y un
factor de calidad Q = 3 ± 1, que presentaron una variación porcentual con
respecto a los valores teóricos del 4% y 6% respectivamente.

Se observa que los resultados experimentales obtenidos en ambos

métodos no varían significativamente con respecto a los valores teóricos, por lo
tanto son métodos que permiten obtener resultados precisos, para el caso del
factor de calidad la menor variación entre el resultado teórico y el experimental
se obtuvo mediante la gráfica del desfasaje vs frecuencia angular, esto significa
que al acotar la gráfica entre el rango de π/4 y - π/4, se pudieron obtener valores
más precisos tanto del ancho de banda como de la frecuencia angular de
resonancia.

B. Medición del factor de calidad para otra resistencia

Al modificar la resistencia, y en este caso también al modificar la capacitancia,

se obtuvo una frecuencia angular de resonancia experimental de ω0 = (150796 ± 9425)
rad/s y un factor de calidad experimental de Qexp = 6,9 ± 0,3 que presentan una
variación con respecto a los valores teóricos del 2% para el caso de la frecuencia de
resonancia y del 6% para el factor de calidad. De igual manera, se observa que el
factor de calidad obtenido aumentó con respecto al valor obtenido en la parte A, esto
se debe a que, al disminuir la resistencia, el valor de Q aumentará.

El voltaje del condensador a la frecuencia de resonancia, resultó ser VC= (2,00 ±

0,04) V que al compararlo con el voltaje de la fuente Vo= (0,8 ± 0,2) V, resulta ser
mucho mayor, es decir, cuando la resistencia y la fuente se encuentran en
resonancia, el voltaje del condensador es mucho mayor al de la fuente. El resultado
de la reactancia capacitiva resulta ser mucho mayor que la resistencia utilizada en
el circuito, otra razón por la que el voltaje del condensador resulta ser mayor que el
de la fuente.

Otra opción de justificar que el voltaje del condensador es

significativamente mayor al de la fuente, es observando el diagrama de fasores de la
figura 9, donde se demuestra que el voltaje de la fuente depende de la impedancia Z
que a su vez está en función de la resistencia R y al estar en resonancia su magnitud
es proporcional a dicha resistencia, por otro lado, el voltaje del condensador depende
de la reactancia capacitiva y al ser ésta mucho mayor que la resistencia utilizada, el
VC >> V0.

CONCLUSIONES

• Se verificó que, a la frecuencia de resonancia, el voltaje de la resistencia obtenido

representa el voltaje máximo del circuito y que se puede obtener el valor de la
frecuencia angular de resonancia mediante la gráfica de voltaje de la resistencia
o la corriente en función de la frecuencia angular y también mediante la gráfica
de desfasaje en función de la frecuencia angular, siendo esta ultima la opción
más precisa al acotarla entre π/4 y - π/4, obteniendo un error porcentual del 4%.

• Se pudo obtener el valor del factor de calidad mediante la gráfica de voltaje de la

resistencia o la corriente en función de la frecuencia angular y también mediante
la gráfica de desfasaje en función de la frecuencia angular, siendo ésta ultima la
opción más precisa al acotarla entre π/4 y - π/4, obteniendo un error porcentual
de 6%.

• Se demostró que el desfasaje Φ es 0 al estar en resonancia.

• Se comprobó que al disminuir el valor de la resistencia en el circuito R-L-C, el

factor de calidad aumenta, tal como se esperaba, por ser inversamente
proporcionales.

• Se verificó mediante los cálculos y mediante el diagrama de fasores, que el voltaje

de la capacitancia es significativamente mucho mayor al voltaje de la fuente, ya
que la reactancia capacitiva es mayor a la resistencia pura del circuito.
 REFERENCIAS

• Figueroa, D., Sánchez, A. (2010) Laboratorio 2 de Física. Laboratorio D. Universidad

Simón Bolívar

• Física Universitaria volumen II. Sears Zemansky. Decimosegunda edición. Editorial

Pearson 2009.

• Interacción Eléctrica. Douglas Figueroa. Cuarta edición.

• Física tomo II. Tipler. Segunda edición. Editorial Reverté.

• HyperPhysics. (2016). Resonancia. Georgia State University. Recuperado de:

http://hyperphysics.phy-astr.gsu.edu/hbasees/electric/serres.html#c2

•
• Sensoricx. (s/f). Resonancia Eléctrica. Recuperado de:
https://sensoricx.com/circuitos-ii/resonancia-electrica/

• Wikipedia. (s/f). Factor Q. Recuperado de: https://hmong.es/wiki/Quality_factor

 ACTIVIDADES PRELIMINARES

Resonancia en paralelo: Una resistencia, una bobina y un condensador están

conectados en paralelo a una fuente de corriente alterna

a) Demuestre que la amplitud de la corriente total es:

1 1 2
√
I0= 𝑉0 2 + (𝜔𝐶 )
𝑅 𝜔𝐿

Es posible demostrar esta expresión dado que el módulo de la corriente total viene
dado por la suma de 𝐼𝑅 y 𝐼𝐿𝐶

𝐼0 = √𝐼𝑅 2 + 𝐼𝐿𝐶 2

𝐼0 = √𝐼𝑅 2 + (𝐼𝐿 − 𝐼𝐶 )2

𝑉0 2
𝐼0 = √ 2 + (𝐼𝐿 − 𝐼𝐶 )2
𝑅

𝑉0 2 2 1 1 2
𝐼0 = √ + 𝑉0 ( − )
𝑅2 𝑋𝐿 𝑋𝐶

1 1 1 2
𝐼0 = √𝑉0 2 ( + ( − ) )
𝑅2 𝑋𝐿 𝑋𝐶

1 1 1 2
√
𝐼0 = 𝑉0 2 + ( − )
𝑅 𝑋𝐿 𝑋𝐶
 2
1 1
𝐼0 = 𝑉0 √ 2 + ( − 𝜔𝐶)
𝑅 𝜔𝐿

Finalmente:

1 1 2
𝐼0 = 𝑉0 √ 2 + (𝜔𝐶 − )
𝑅 𝜔𝐿

Para los circuitos en paralelo se cumple que la suma de las resistencias, es la inversa de éstas, lo cual
se cumple también para la impedancia del circuito R-L-C. Así nos queda que el término de la
impedancia se expresa de la siguiente manera:

1 1 1
= + 𝑖( − 𝜔𝐶)
𝑍̂
𝑒𝑞 𝑅 𝜔𝐿

En donde el módulo vendría dado por:

1 1 1
= √ 2 + ( − 𝜔𝐶)2
𝑍𝑒𝑞 𝑅 𝜔𝐿

Para hallar el ángulo de desfasaje, partimos de la misma idea de la suma de resistencia en paralelo.
Así el ángulo de desfase viene dado por:
1 1
−
𝑋𝐿 𝑋𝐶
𝛿 = 𝐴𝑟𝑐𝑡𝑔( 1 )
𝑅

Luego, sustituyendo los términos de la impedancia del inductor y del capacitor nos queda:

1
𝜔𝐶 − 𝜔𝐿
𝛿 = 𝐴𝑟𝑐𝑡𝑔( 1 )
𝑅
Y esto, es lo que queríamos demostrar.
b) Dibuje un diagrama de fasores, mostrando las corrientes en los tres
elementos.

c) Demuestre que en este caso la resonancia corresponde a 1/XC=1/XL, lo

cual conduce de nuevo a la misma expresión para la frecuencia angular
de resonancia:

Partiendo de que:
1 1
=
𝑋𝐿 𝑋𝐶

1
= 𝑤𝐶
𝑤𝐿
1
𝑤2 =
𝐿𝐶
Por tanto:
1
𝑤=√
𝐿𝐶
 PREGUNTAS POST-LABORATORIO

1) Si tenemos dos circuitos serie diferentes 𝐿1 − 𝑅1 − 𝐶1 y 𝐿2 − 𝑅2 − 𝐶2 que tienen

una idéntica frecuencia de resonancia 𝜔1 = 𝜔2 , y conectamos los seis elementos
en serie, ¿Cuál será la nueva frecuencia de resonancia?

Al tener ambos circuitos la misma frecuencia de resonancia se cumple que:

𝜔1 = 𝜔2

1 1
=
√𝐿1 𝐶1 √𝐿2 𝐶2

1 1
=
𝐿1 𝐶1 𝐿2 𝐶2

𝐿2 𝐶2 = 𝐿1 𝐶1

Luego, al estar todos los elementos del nuevo circuito en serie, la nueva inductancia y
capacitancia vienen dadas por:

𝐶 𝐶
𝐿𝑒𝑞 = 𝐿1 + 𝐿2 y 𝐶𝑒𝑞 = 𝐶 1+𝐶2
1 2
Así la frecuencia de resonancia viene dada por:
1
𝜔=
√𝐿𝑒𝑞 𝐶𝑒𝑞

Desarrollamos el término del denominador:

𝐶1 𝐶2
𝐿𝑒𝑞 𝐶𝑒𝑞 = (𝐿 + 𝐿2 )
𝐶1 + 𝐶2 1

𝐶2 (𝐶1 𝐿1 ) 𝐶1 (𝐶2 𝐿2 )
𝐿𝑒𝑞 𝐶𝑒𝑞 = +
𝐶1 + 𝐶2 𝐶1 + 𝐶2
En donde, por la relación determinada anteriormente, tenemos que:

𝐶2 (𝐶1 𝐿1 ) 𝐶1 (𝐶1 𝐿1 )
𝐿𝑒𝑞 𝐶𝑒𝑞 = +
𝐶1 + 𝐶2 𝐶1 + 𝐶2

𝐶2 𝐶1
𝐿𝑒𝑞 𝐶𝑒𝑞 = (𝐶1 𝐿1 )( + )
𝐶1 + 𝐶2 𝐶1 + 𝐶2
 𝐶1 + 𝐶2
𝐿𝑒𝑞 𝐶𝑒𝑞 = (𝐶1 𝐿1 )( )
𝐶1 + 𝐶2

𝐿𝑒𝑞 𝐶𝑒𝑞 = 𝐶1 𝐿1 = 𝐶2 𝐿2

Por lo tanto, la frecuencia de resonancia sería la misma que la de los circuitos antes de
combinarse en serie:

1 1 1
𝜔= = = = 𝜔1 = 𝜔2
√𝐿𝑒𝑞 𝐶𝑒𝑞 √𝐿1 𝐶1 √𝐿2 𝐶2

2) El comportamiento de la corriente en un circuito en serie LRC es análogo a la

respuesta de un sistema masa-resorte con amortiguamiento a medida que se
varía la frecuencia de una fuerza excitadora. El diseñador de un automóvil debe
tomar en cuenta el fenómeno de resonancia. El sistema de muelles juega el
papel semejante al condensador, la masa del automóvil juega un papel
semejante a la inductancia y los amortiguadores juegan un papel semejante a
la resistencia. Según su criterio. Cómo debería ser la curva d resonancia de un
automóvil: ¿aguda y alta o ancha y baja?

La curva de resonancia de un automóvil debería ser ancha y baja para el fenómeno de

resonancia para que así el amortiguamiento realizado sea grande ya que la reactancia de la
masa del automóvil iguala a la reactancia del sistema de muelles:

Figura 5: Curva de Resonancia

 3) Considere el circuito serie R-L-C. alimentado por una fuente sinusoidal
variable

¿Cuáles de estas afirmaciones es correcta?

(1) La impedancia aumenta, si aumenta L.
Correcto: Si se observa el término de la impedancia para circuitos en serie R-L-C, se
podrá observar que, si se aumenta el valor de la reactancia del inductor, entonces
aumentará el valor de la impedancia.
1 1 2
𝑍𝑒𝑞 = √ 2 + (𝜔𝐿 − )
𝑅 𝜔𝐶

(2) La impedancia aumenta, si disminuye C

Falso: Basta observar el término de la impedancia para circuitos en serie para observar
1
que, si disminuye C, aumenta el valor de la reactancia del capacitor ( 𝑋𝐶 = ) por lo
𝜔𝐶
que la impedancia disminuirá.

(3) La impedancia aumenta, si aumenta ω

Falso: Al aumentar la frecuencia, aumenta tanto la reactancia del capacitor como la del
inductor, por lo que tendería a disminuir debido a que la curva de crecimiento de la
reactancia del capacitor es mayor que la del inductor.

(4) En resonancia la fuente no realiza trabajo ya que la energía disipada en R es

compensada por la energía almacenada en L y C.
Correcto: En resonancia, la energía que pierde la bobina es compensada por el
condensador, porque en todo instante, su energía es igual a la de éste.

(5) En resonancia, el voltaje en la resistencia es igual al voltaje de la fuente

Correcto: En resonancia, las reactancias del inductor y del capacitor se anulan entre sí,
por lo que solo pasa corriente por la resistencia haciendo que su voltaje sea igual que
el de la fuente.
ANEXO 1: A. Determinación
de la curva de resonancia
Valores
reportados
C R L Rg
0.37 755 47 50 Vo (v) 0.8
(nF) (ohm) (mH) (ohm)
3.7E-
C (F) L (H) 0.047
10

f VR Rango Rango
T ΔT Φ ΔΦ w Δw ΔI
±0,15 ±0,04 ΔV(V) Δt (μs) Δ(Δt (μs)) en fi en fi I (A)
(μs) (μs) (rad) (rad) (rad/μs) (rad/μs) (A)
(Khz) (V) negativo positivo
6.00E- 1.00E- 7.9E- 1E-
1.1 -24 4.00E-06 100 -1.5 -0.8 0.8 -0.2 0.063 0.006
03 03 10 06 06
7.50E- 1.00E- 9.9E- 1E-
12.0 -20 4.00E-06 84 -1.5 -0.8 0.8 -0.1 0.075 0.004
03 03 4 06 06
1.40E- 2.00E- 1.9E- 3E-
18.0 -16 4.00E-06 56.0 -1.8 -0.8 0.8 -0.1 0.112 0.008
02 03 4.0 05 06
1.60E- 2.00E- 2.1E- 3E-
19.5 -12 2.00E-06 52.0 -1.4 -0.8 0.8 -0.1 0.12 0.01
02 03 4.0 05 06
1.80E- 2.00E- 2.4E- 3E-
21.0 -11 2.00E-06 47.0 -1.5 -0.8 0.8 -0.1 0.13 0.01
02 03 2.0 05 06
2.00E- 2.00E- 2.6E- 3E-
22.5 -10 2.00E-06 46.0 -1.4 -0.8 0.8 -0.1 0.14 0.01
02 03 2.0 05 06
2.40E- 2.00E- 3.2E- 3E-
24.0 -10 2.00E-06 42.0 -1.5 -0.8 0.8 -0.1 0.15 0.01
02 03 2.0 05 06
2.80E- 2.00E- 3.7E- 3E-
25.5 -8 1.00E-06 38.0 -1.3 -0.8 0.8 -0.1 0.17 0.01
02 03 2.0 05 06
4.00E- 2.00E- 5.3E- 3E-
30.0 -8 2.00E-06 34.0 -1.5 -0.8 0.8 -0.1 0.18 0.01
02 03 2.0 05 06
2.1E- 3E-
45.0 0.16 0.02 0 0.00E+00 25.0 0.0 -0.8 0.8 0.0 0.25 0.01
1.0 04 05
3.20E- 4.00E- 4.2E- 5E-
60.0 4 1.00E-06 17.0 1.5 -0.8 0.8 0.1 0.37 0.02
02 03 1.0 05 06
1.80E- 2.00E- 2.4E- 3E-
75.0 3 1.00E-06 14.0 1.3 -0.8 0.8 0.1 0.45 0.03
02 03 1.0 05 06
1.20E- 1.00E- 1.6E- 1E-
90.0 2.6 0.0000004 11.0 1.5 -0.8 0.8 0.1 0.57 0.05
02 03 1.0 05 06
1.00E- 1.00E- 1.3E- 1E-
105.0 2.4 0.0000004 9.6 1.6 -0.8 0.8 0.1 0.65 0.03
02 03 0.4 05 06
8.00E- 1.00E- 1.1E- 1E-
120.0 2 0.0000004 8.40 1.5 -0.8 0.8 0.1 0.75 0.04
03 03 0.40 05 06
6.00E- 1.00E- 7.9E- 1E-
135.0 1.8 0.0000004 7.60 1 -0.8 0.8 0.1 0.8 0.04
03 03 0.40 06 06
5.00E- 1.00E- 6.6E- 1E-
150.0 1.6 0.0000004 6.80 1 -0.8 0.8 0.1 0.9 0.05
03 03 0.40 06 06
3.00E- 1.00E- 4.0E- 1E-
180.0 1.6 0.0000004 5.60 2 -0.8 0.8 0.1 1.1 0.08
03 03 0.40 06 06
2.50E- 1.00E- 3.3E- 1E-
195.0 1.4 0.0000004 5.00 2 -0.8 0.8 0.1 1.3 0.10
03 03 0.40 06 06
 ANEXOS: Calculos En Excel
Vo/raiz2 0.113137085
w-
313000.0 Δ-w (rad/s) 20000
(rad/s)
w+
405000.0 Δ+w (rad/s) 20000
(rad/s)
Δw
92000.0 Δdw (rad/s) 40000
(rad/s)

RL (ohm) 3020 ΔRL (ohm) 1567

RT (ohm) 3825 ΔRT (ohm) 1568

wo exp (rad/s) 250000 Δwo error 20000

w- 0.215 w- (rad/s) 215000.0 Δ-w (rad/s) 20000
w+ 0.305 w+ (rad/s) 305000.0 Δ+w (rad/s) 20000
Δw (rad/s) 90000.0 Δdw (rad/s) 40000

Q 2.78
ΔQ 1.46
error %Q 6.076486929
Error %wo 4.079772458

B. Medición del factor de calidad para otra

resistencia

R (ohm) 360 fo (KHz) 24 C (nF) 0.97 L (mH) 47

ΔRL
VRmax (V) 0.28 RL (ohm) 668.571429 66
(ohm)
VRmax/raiz ΔRT
0.20 RT (ohm) 1078.57143 67
2 (ohm)

VR ±0,04 dwexp woexp

f ±0,15 (KHz) 21991.1486 150796
(V) Io (rad/s) (rad/s)
0.20 22.50 wo (rad/s) 148103.46 Δwoexp 6283
0.28 24.00 0.00077778 Q 6.4537799 Δdwoexp 18850
0.20 26.00

Valores wo (rad/s) Δwo Q ΔQ

Experimental 150796 9425 6.9 0.3
7E-
148103 6.5 0.5
Teórico 06
Error
Porcentual 2 6

XC 7087.43303 Vl 5.31731864
Xc (ohm) 6961 XL 6836.55254 Vo 0.8
ΔXc (ohm) 72 Z 253.02093 Vr 0.28
Angulo fi -2.3008741 Vc 5.51244791
