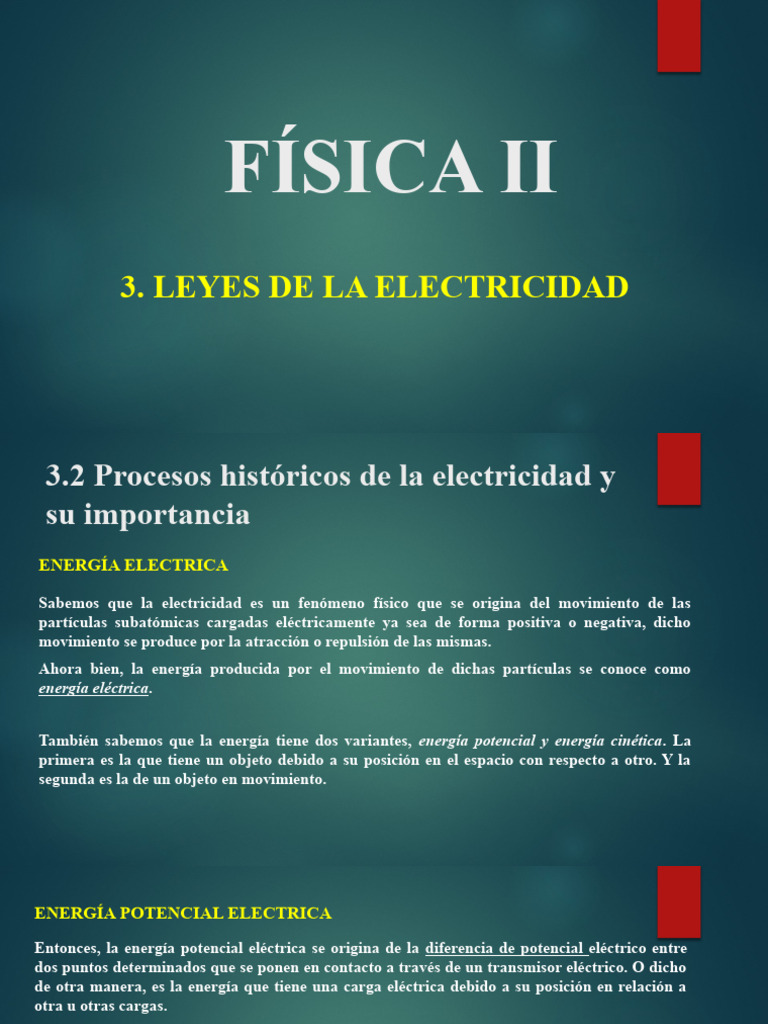

FÍSICA II

3. LEYES DE LA ELECTRICIDAD
3.2 Procesos históricos de la electricidad y
su importancia
ENERGÍA ELECTRICA

Sabemos que la electricidad es un fenómeno físico que se origina del movimiento de las
partículas subatómicas cargadas eléctricamente ya sea de forma positiva o negativa, dicho
movimiento se produce por la atracción o repulsión de las mismas.
Ahora bien, la energía producida por el movimiento de dichas partículas se conoce como
energía eléctrica.

También sabemos que la energía tiene dos variantes, energía potencial y energía cinética. La
primera es la que tiene un objeto debido a su posición en el espacio con respecto a otro. Y la
segunda es la de un objeto en movimiento.
ENERGÍA POTENCIAL ELECTRICA
Entonces, la energía potencial eléctrica se origina de la diferencia de potencial eléctrico entre
dos puntos determinados que se ponen en contacto a través de un transmisor eléctrico. O dicho
de otra manera, es la energía que tiene una carga eléctrica debido a su posición en relación a
otra u otras cargas.
CAMPO ELÉCTRICO

El campo eléctrico es una región del espacio que rodea al cuerpo cargado eléctricamente y en el que la
carga experimenta una fuerza eléctrica

Intensidad del Campo eléctrico

Se suele definir en términos de la fuerza F que experimenta una carga positiva pequeña +q cuando
ésta colocada precisamente en ese punto. La magnitud del campo eléctrico está dada por:
𝑭
𝑬=
𝒒
La intensidad del campo eléctrico producida por una carga de prueba puede obtenerse a partir
de la Ley de Coulomb. Como la magnitud de la fuerza eléctrica sobre una carga de prueba.

𝒌 ∗ 𝒒𝟏 ∗ 𝒒𝟐
𝑭 = 𝟐
𝒓

Si sustituimos esta expresión de la intensidad y consideramos que q =

𝒒𝟏 𝒒𝟐
𝒌 𝟐
𝒓 𝒌 𝒒𝟏 𝒒𝟐 𝒌𝒒
𝑬= → 𝑬= 𝟐
→ 𝑬= 𝟐
𝒒 𝒒𝒓 𝒓
Donde:
Cuando una carga eléctrica se coloca dentro del campo eléctrico de otra, ésta, experimenta
una fuerza F dada por la siguiente expresión:

𝑭
𝑭 =𝒒 𝑬 𝑬=
𝒒
Ejemplo: Una carga de prueba de 10 µC se coloca en un punto del campo eléctrico y la fuerza que
experimenta es de 25 N ¿ Cuál es la magnitud de la intensidad eléctrica en el punto donde está colocada
la carga de prueba?
Datos:
𝑭
q = 10 µC 𝑬=
𝒒
q = 10 x C
F= 25 N 25 N
𝑬= −𝟔
E=? 10 x 𝟏𝟎 C

𝑬=𝟐𝟓𝟎𝟎𝟎𝟎𝟎 𝑵 /𝑪
Ejemplo: Determina el valor de la intensidad del campo eléctrico de una carga de 2 µC
que se encuentra a una distancia de 40 cm de ésta.

Datos:

q = 2 µC
𝒌∗𝒒
q=2x C 𝑬= 𝟐
𝒓
k= 9x N
𝟗 −𝟔
r = 40 cm = 0.40 m (𝟗 𝒙 𝟏𝟎 )(𝟐 𝒙 𝟏𝟎 )
𝑬=
E=? (𝟎 . 𝟒𝟎)𝟐

𝟏𝟖 𝒙 𝟏𝟎𝟑
𝑬= =𝟏𝟏𝟐 ,𝟓𝟎𝟎 𝑵 / 𝑪
𝟎 .𝟏𝟔
ELECTRODINAMICA

Es la rama de la electricidad que se encarga de estudiar las cargas eléctricas en movimiento.

Corriente eléctrica.- Flujo de electrones que circulan a través un material conductor. Se define
también como el transporte de carga eléctrica de un punto a otro.
Tipos de corriente.-
Puede ser de dos tipos: continua o alterna. La corriente continua es aquella en que el flujo de cargas
recorre el conductor continuamente, siempre en un mismo sentido. Este tipo de corriente es
generado por pilas y baterías.

La corriente alterna es aquella en que el flujo de cargas se mueve alternadamente dentro del
conductor, desplazándose en un sentido y otro; es decir, las cargas “van y vuelven” constantemente.
Este tipo de corriente es producido por generadores eléctricos.
Magnitudes Eléctricas

Voltaje.- También conocido como tensión o diferencia de potencial, es la fuerza electromotriz que
ejerce una fuente de suministro de energía eléctrica sobre las cargas o electrones a lo largo del
conductor de un circuito eléctrico cerrado. A mayor diferencia de potencial, mayor será el voltaje
existente en el conductor del circuito. Se expresa con la letra “V”.

𝑬
𝑽=
𝒒
Donde:

V = voltaje medido en volts (V)

E = Energía potencial dado en Joules (J)
q = Carga eléctrica dado en Coulomb (C)
La intensidad de corriente eléctrica.- es la carga total que circula a través de la sección transversal
de un conductor, por unidad de tiempo. La unidad de medida es el amperio “A”, que permite
conocer la cantidad de corriente que circula por los diferentes circuitos eléctricos implementados
en la industria o redes eléctricas domiciliarias

𝒒
𝑰=
𝒕
Ejemplo: Durante un intervalo de tiempo de 10 s, circula por un conductor una carga de
55 C ¿Cuál es la intensidad de la corriente eléctrica?

Datos:

𝒒 𝟓𝟓 𝑪
t = 10 s 𝑰=
𝒕
𝑰= 𝑰 =𝟓 . 𝟓
𝟏𝟎 𝒔 𝑨
q = 55 C
I=?
Ejemplo: La corriente eléctrica de un conductor es de 50 A. ¿Cuánto tiempo se necesita para que
circulen 5000 C por el conductor?

Datos:
I = 50 A 𝒒 𝒒 𝟓𝟓 𝑪
q = 5000 C 𝑰 = 𝒕=
𝒕 𝑰 𝒕 = 𝟓𝟎 𝑨
𝒕 =𝟏 . 𝟏 𝒔
t=?
Resistencia eléctrica.-

Es la oposición natural (obstáculo) que presentan todos los materiales, en mayor o menor medida, al
paso/circulación de una corriente eléctrica; dependiendo de las características del material, longitud
y sección.

La resistencia eléctrica “R” de un conductor es proporcional a su longitud “L” e inversamente

proporcional al área de su sección transversal “A”. Para determinar la resistencia de un conductor
eléctrico rectilíneo se utiliza la siguiente expresión:

ρ∗𝑳
𝑹=
𝑨
La constante de proporcionalidad “ρ” se denomina resistividad del material y depende del material
con que esté fabricado el conductor y la temperatura. Se sabe que la resistencia en un conductor
cambia con la temperatura, si se conoce la resistencia a 0° C se puede conocer la resistencia a
cualquier temperatura con la expresión:

𝑹 𝒕 = 𝑹𝟎 (𝟏+ 𝜶 𝑻 )
Ejemplo: Determina la resistencia de un alambre de cobre cuya longitud es 50 m y de
sección transversal es de 8 x

Datos:

L = 50 m 𝝆∗ 𝑳
𝑹=
𝑨
A=8 x
ρ = 1.72 x −𝟖
(1.72 x 𝟏𝟎 )(𝟓𝟎)
R=? 𝑹=
8 x 𝟏𝟎 −𝟔

−𝟖
86 x 𝟏𝟎
𝑹= −𝟔
8 x 𝟏𝟎

𝑹=𝟎 . 𝟏𝟎𝟕𝟓 Ω
Ejemplo: Determina el valor de la resistencia del ejemplo anterior cuando permanece a
una temperatura de 40° C

Datos:

0.1075 Ω 𝑹 𝒕 = 𝑹𝟎 (𝟏+ 𝜶 𝑻 )
T = 40° C
α = 0.00393° 𝑹 𝒕 =𝟎 . 𝟏𝟎𝟕𝟓 ¿
?

𝑹 𝒕 =𝟎 . 𝟏𝟎𝟕𝟓∗ 𝟏 .𝟏𝟓𝟕𝟐

𝑹 𝒕 =𝟎 . 𝟏𝟐𝟒𝟒 Ω
Ley de Ohm

La ley de Ohm fue postulada por el físico alemán George Ohm, quién descubrió en 1827 que había
una relación simple entre la diferencia de potencial, la resistencia eléctrica y la cantidad de corriente
eléctrica.

Se define como la intensidad de la corriente eléctrica transportada por un conductor, directamente

proporcional a la diferencia de potencial entre sus terminales e inversamente proporcional a su
resistencia eléctrica. La fórmula se escribe como sigue:

𝑽 𝑽
𝑹= 𝑰= 𝑽 = 𝑹∗ 𝑰
𝑰 𝑹
Ejemplo: Determina la intensidad de la corriente a través de una resistencia eléctrica de
50 Ω al aplicarle un diferencial de potencial de 100 V

Datos:

R = 50 Ω 𝑽
𝑰= 𝟏𝟎𝟎 𝑽
V = 100 V 𝑹 𝑰=
𝟓𝟎 Ω
𝑰 =𝟐 𝑨
I=?

Ejemplo: Calcula la diferencia de potencial aplicada a una resistencia de 20 Ω y por ella fluyen 12
A.
Datos:
R = 50 Ω
V=? 𝑽 = 𝑹∗ 𝑰 𝑽 =(𝟐𝟎 Ω)(𝟏𝟐 𝑨) 𝑽 =𝟐𝟒𝟎 𝑽
I = 12 A
 POTENCIA ELECTRICA

Potencia Eléctrica.- es la cantidad de energía eléctrica consumida en un tiempo dado. La

expresión que se utiliza para el cálculo de la potencia eléctrica es:

𝑬
𝑷=
𝒕

Existe otra expresión para lograr obtener la Potencia, esta se puede analizar de la siguiente
manera:
𝒒
𝑬 𝑰=
𝑽= → 𝑬=𝑽 ∗ 𝒒 𝒕
𝒒
𝑬 𝑽 ∗𝒒 𝒒 𝑷 =𝑽 ∗ 𝑰
𝑷= →𝑷= → 𝑷=𝑽 ∗
𝒕 𝒕 𝒕
 𝑷 =𝑽 ∗ 𝑰

Ejemplo: Determina la potencia de un calefactor eléctrico cuyo voltaje es de 120 V y la intensidad

de la corriente eléctrica es de 3 A

𝑷 =𝑽 ∗ 𝑰 𝑷 =( 𝟏𝟐𝟎 𝑽 ) ( 𝟑 𝑨 ) =𝟑𝟔𝟎 𝑾

Estimación de la cantidad de Energía consumida

La cantidad de Energía consumida y por la que se paga cada mes, viene a ser la suma de potencia de
todos los equipos que se tienen multiplicado por la cantidad de horas que están encendidos durante el
mes.
𝑬
𝑷= → 𝑬 =𝑷 ∗ 𝒕
𝒕
Aunque un joule es la unidad en que se mide la energía en el Sistema Internacional (SI),
en la práctica, para referirnos al consumo de energía en nuestro hogar o en el comercio, se
utiliza otra unidad llamada kilowatt-hora (1kWh)

Ejemplo: ¿Qué cantidad de energía consume el calefactor del ejemplo anterior si permanece 8
horas funcionando?

Datos:
𝑬 =𝑷 ∗ 𝒕
P = 360 W
t = 8 h = 28800 s 𝑬=𝟑𝟔𝟎𝑾 ∗ 𝟐𝟖, 𝟖𝟎𝟎 𝒔 𝑬 =𝟎 . 𝟑𝟔𝟎𝒌𝑾 ∗ 𝟖 𝒉
E=?
𝑬=𝟏𝟎´ 𝟑𝟔𝟖 ,𝟎𝟎𝟎 𝑱 𝑬 =𝟐 . 𝟖𝟖𝒌𝑾𝒉
CIRCUITO ELECTRICO

Un circuito eléctrico es una combinación de elementos conectados entre sí en forma adecuada y

permiten el paso de electrones (corriente eléctrica)

Un circuito eléctrico básico está formado por un conjunto de componentes, principalmente cuatro,
que ordenados y conectados adecuadamente, permiten el paso de la corriente. Estos son:
Un circuito está cerrado cuando la corriente eléctrica (I) circula en todo el sistema y está abierto cuando
no circula por él. Para abrir o cerrar un circuito se emplea un interruptor.
Existen tres maneras de conectar resistencias en un circuito: serie, paralelo y mixto.

Circuito en serie. Significa que todos los elementos conductores están unidos uno a continuación del
otro, la corriente eléctrica circula por cada uno de los elementos de forma que si se abre el circuito
ésta se interrumpe.
Circuito en paralelo. Significa que los elementos conductores se encuentran separados por
varios ramales y la corriente eléctrica se divide en formas paralelas a cada uno de ellos, si se
abre el circuito en cualquier parte, la corriente no será interrumpida en los demás ramales.
 Circuitos mixtos. Son aquellos en que se conectan las resistencias agrupadas tanto en serie
como en paralelo.
Se calcula parte por parte la resistencia de cada conexión, ya sea en serie o en paralelo, de manera que se
simplifique el circuito hasta encontrar una resistencia equivalente de todo el sistema eléctrico.

Ramal. Parte de un sistema eléctrico que incluye el dispositivo final para la sobrecorriente, como un fusible,
protegiendo el circuito y las tomas de corriente que proporciona el circuito. También llamado circuito
derivado o derivación.
FIN
