Laboratorio de Termodinámica I

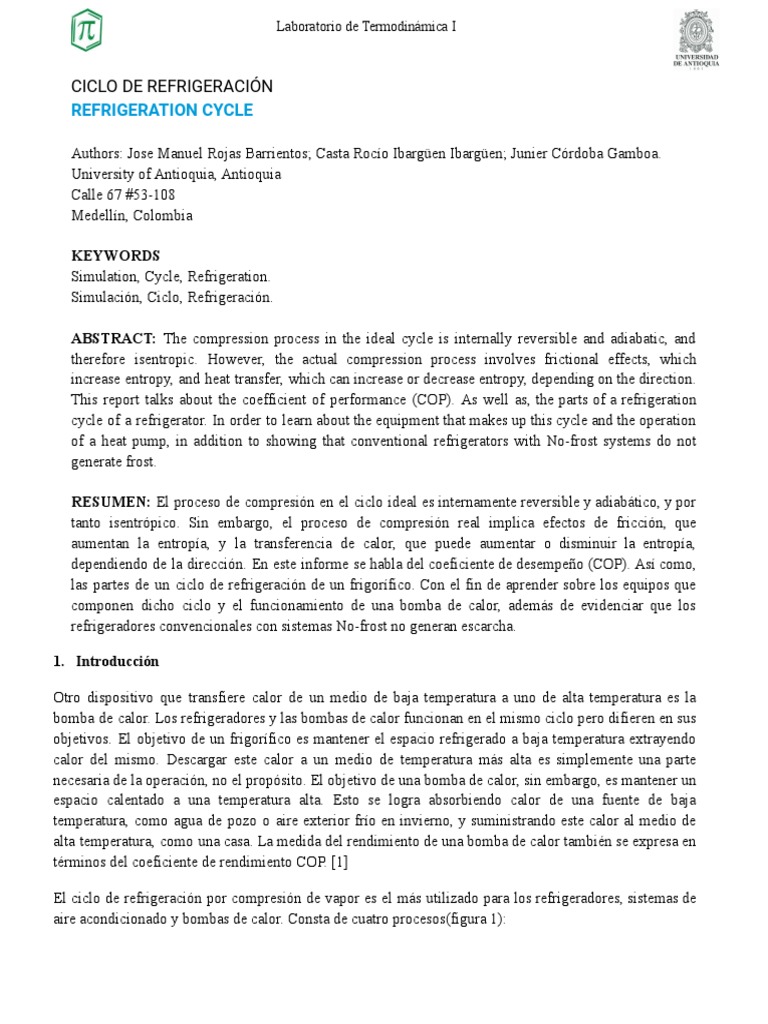

CICLO DE REFRIGERACIÓN
REFRIGERATION CYCLE

Authors: Jose Manuel Rojas Barrientos; Casta Rocío Ibargüen Ibargüen; Junier Córdoba Gamboa.
University of Antioquia, Antioquia
Calle 67 #53-108
Medellín, Colombia

KEYWORDS
Simulation, Cycle, Refrigeration.
Simulación, Ciclo, Refrigeración.

ABSTRACT: The compression process in the ideal cycle is internally reversible and adiabatic, and
therefore isentropic. However, the actual compression process involves frictional effects, which
increase entropy, and heat transfer, which can increase or decrease entropy, depending on the direction.
This report talks about the coefficient of performance (COP). As well as, the parts of a refrigeration
cycle of a refrigerator. In order to learn about the equipment that makes up this cycle and the operation
of a heat pump, in addition to showing that conventional refrigerators with No-frost systems do not
generate frost.

RESUMEN: El proceso de compresión en el ciclo ideal es internamente reversible y adiabático, y por

tanto isentrópico. Sin embargo, el proceso de compresión real implica efectos de fricción, que
aumentan la entropía, y la transferencia de calor, que puede aumentar o disminuir la entropía,
dependiendo de la dirección. En este informe se habla del coeficiente de desempeño (COP). Así como,
las partes de un ciclo de refrigeración de un frigorífico. Con el fin de aprender sobre los equipos que
componen dicho ciclo y el funcionamiento de una bomba de calor, además de evidenciar que los
refrigeradores convencionales con sistemas No-frost no generan escarcha.

1. Introducción

Otro dispositivo que transfiere calor de un medio de baja temperatura a uno de alta temperatura es la
bomba de calor. Los refrigeradores y las bombas de calor funcionan en el mismo ciclo pero difieren en sus
objetivos. El objetivo de un frigorífico es mantener el espacio refrigerado a baja temperatura extrayendo
calor del mismo. Descargar este calor a un medio de temperatura más alta es simplemente una parte
necesaria de la operación, no el propósito. El objetivo de una bomba de calor, sin embargo, es mantener un
espacio calentado a una temperatura alta. Esto se logra absorbiendo calor de una fuente de baja
temperatura, como agua de pozo o aire exterior frío en invierno, y suministrando este calor al medio de
alta temperatura, como una casa. La medida del rendimiento de una bomba de calor también se expresa en
términos del coeficiente de rendimiento COP. [1]

El ciclo de refrigeración por compresión de vapor es el más utilizado para los refrigeradores, sistemas de
aire acondicionado y bombas de calor. Consta de cuatro procesos(figura 1):
 Laboratorio de Termodinámica I

1-2 Compresión isentrópica en un compresor

2-3 Pérdida de calor a presión constante en un condensador

3-4 Agotamiento en un dispositivo de expansión

4-1 Absorción de calor a presión constante en un evaporador

Fig 1. Ciclo ideal de refrigeración por compresión de vapor. [1]

En un ciclo de refrigeración por compresión de vapor ideal, el refrigerante entra en el compresor en el

estado 1 como vapor saturado y se comprime isentrópicamente hasta la presión del condensador. La
temperatura del refrigerante aumenta durante este proceso de compresión isentrópica hasta situarse muy
por encima de la temperatura del medio circundante. El refrigerante entra entonces en el condensador
como vapor sobrecalentado en el estado 2 y sale como líquido saturado en el estado 3 como resultado del
rechazo de calor al entorno. La temperatura del refrigerante en este estado sigue estando por encima de la
temperatura del entorno. El refrigerante líquido saturado en el estado 3 se estrangula hasta la presión del
evaporador haciéndolo pasar por una válvula de expansión o un tubo capilar. La temperatura del
refrigerante desciende por debajo de la temperatura del espacio refrigerado durante este proceso. El
refrigerante entra en el evaporador en el estado 4 como una mezcla saturada de baja calidad, y se evapora
completamente al absorber el calor del espacio refrigerado. El refrigerante sale del evaporador como vapor
saturado y vuelve a entrar en el compresor, completando el ciclo [1].
 Laboratorio de Termodinámica I

2. Metodología

Se realiza una simulación en el sitio web: https://sunspire.site/apps/en/phys04/lab13/index.html, la cual

permite evidenciar el funcionamiento de una bomba de calor como se muetra en la imagen:

Fig 2. Bomba de calor que opera con R-134.

Luego se procedió a tomar un refrigerador doméstico como bosquejo para señalar las partes de un ciclo de
refrigeración y explicar su funcionamiento. Acto seguido se explica la diferencia entre los refrigeradores
antiguo y nuevo, además de señalar porque uno de estos genera escarcha y porque el segundo no.

3. Resultados y análisis

Se realizó una simulación del funcionamiento de una bomba de calor encontrando su coeficiente de
desempeño y se planteó el croquis de un refrigerador (nevera), identificando sus componentes y la función
de cada uno de ellos teniendo en cuenta su relación con el ciclo de refrigeración. Con la finalidad de dar
solución a lo anterior se planteó una serie de cálculos.

3.1 Bomba de calor

Teniendo en cuenta las siguiente suposiciones:

𝑃2 = 𝑃3, ℎ3 = ℎ4, 𝑠1 = 𝑠2, 𝑃4 = 𝑃1, ℎ4 = ℎ1. La salida del condensador es líquido saturado y la salida
del evaporador es vapor saturado, la presión atmosférica es de 101.325 kPa.

Se realizó la simulación en el sitio web: https://sunspire.site/apps/en/phys04/lab13/index.html de una

bomba de calor que opera con R-134a obteniendo los siguientes resultados:
 Laboratorio de Termodinámica I

Fig 3. Bomba de calor luego de 15 minutos. [2]

En la simulación se pudo observar que la bomba de calor estaba compuesta por: Un condensador, un
evaporador, un compresor, una válvula de expansión y sus dispositivos de monitoreo (cronómetro,
monitor de energía, interruptor de presión y manómetros).

Mediante el compresor se eleva la presión y temperatura del R-134a, también se le suministra la energía
necesaria para su desplazamiento a lo largo del ciclo, luego se produce una condensación del refrigerante
por la acción del condensador liberando calor al ambiente, la válvula de expansión genera una reducción
de presión del refrigerante procedente del condensador y mediante el evaporador se absorbe calor del
ambiente hacia la bomba de calor comenzando de nuevo el ciclo. [3]

Cálculo del coeficiente de desempeño (𝐶𝑂𝑃𝐻𝑃)

ℎ2−ℎ3
𝐶𝑂𝑃𝐻𝑃 = ℎ2−ℎ1
(1)

Donde:

ℎ1, ℎ2 𝑦 ℎ3 Son entalpías a la salida del evaporador, compresor y condensador, respectivamente.

Al terminar los quince minutos de simulación se descargo un documento excel que contenía la
información de la simulación del cual se extrajeron los datos de 𝑃3 𝑦 𝑃4 correspondiente a los estados 3 y
4.

Nota: 𝑃3𝑦 𝑃4 son presiones manométrica por lo cual hay que sumarle la presión atmosférica.
 Laboratorio de Termodinámica I

Estado # 3

Leyendo 𝑃3 del documento excel y teniendo como estado líquido saturado la calidad 𝑥 = 0. Ingresando
estos dos datos de 𝑃3 𝑦 𝑥 en tablas se encontró la ℎ3.

100 𝑘𝑃𝑎
𝑃3 = 11. 37 𝑏𝑎𝑟 × 1𝑏𝑎𝑟
= 1137 𝑘𝑃𝑎 + 101. 325 𝑘𝑃𝑎 = 1238. 325𝑘𝑃𝑎 (2)

𝑘𝐽
ℎ3 = 120 𝑘𝑔
[4]

Estado # 4

Leyendo 𝑃4 del documento excel y teniendo como estado vapor saturado, calidad 𝑥 = 1 e ingresando
estos dos datos de 𝑃4 𝑦 𝑥 en tablas se encontró la ℎ4 = ℎ1 𝑦 𝑠4 = 𝑠1 .

100𝑘𝑃𝑎
𝑃4 = 1. 68 𝑏𝑎𝑟 × 1𝑏𝑎𝑟
= 168 𝑘𝑃𝑎 + 101. 325𝑘𝑃𝑎 = 269. 325𝑘𝑃𝑎 (3)

𝑘𝐽
ℎ4 = ℎ1 = 249 𝑘𝑔
[3]

𝑘𝐽
𝑠4 = 𝑠1 = 0. 933 𝑘𝑔·𝐾
[4]

Estado # 2

Teniendo en cuenta que 𝑠1 = 𝑠2 𝑦 𝑃3 = 𝑃2 , se define el estado 2. Entonces ingresando estos dos datos de
𝑃2 𝑦 𝑠2 en tablas se encontró la ℎ2.

𝑃3 = 𝑃2 = 1238. 325𝑘𝑃𝑎 (4)

𝑘𝐽
𝑠2 = 0. 933 𝑘𝑔·𝐾

𝑘𝐽
ℎ2 = 281 𝑘𝑔
[4]

Teniendo los valores de ℎ1, ℎ2 𝑦 ℎ3 , se procede a calcular el 𝐶𝑂𝑃𝐻𝑃 de la ecuación 1.

𝑘𝐽 𝑘𝐽
ℎ2−ℎ3 281 𝑘𝑔 −120 𝑘𝑔
𝐶𝑂𝑃𝐻𝑃 = ℎ2−ℎ1
= 𝑘𝐽 𝑘𝐽 = 5. 03125.
281 𝑘𝑔 −249 𝑘𝑔

𝐶𝑂𝑃𝑅 = 𝐶𝑂𝑃𝐻𝑃 − 1 = 5. 03125 − 1 = 4. 03125 (5)

 Laboratorio de Termodinámica I

3.2 Refrigerador
3.2.1. La mayoría de la gente tiene acceso a un sistema de refrigeración: su refrigerador casero. Estos han
sido modificados en los últimos años para hacerlos más eficientes, más útiles y más confiables para
mejorar nuestras vidas. Elija un refrigerador (el de su casa o casa de su pareja o en una tienda). Haga un
boceto de ese refrigerador e identifique los componentes y la función de cada uno de ellos relacionados
con el ciclo de refrigeración.

Antes de empezar hay que aclarar, que el efecto de la refrigeración es posible gracias a la aplicación de
dos principios termodinámicos fundamentales: Efecto sensible: permite que una sustancia absorbe calor
(Elevación de temperatura de la sustancia refrigerante). Efecto latente: permite que una sustancia cambie
de estado físico. (Cambio de fase de la sustancia refrigerante) [5]

Fig 4. Refrigerador marca Haceb

El boceto anterior, es un frigorífico de la casa de la compañera Casta, este es un refrigerador no Frost.

Dicho equipo de marca Haceb, es una de las neveras nuevas que con el tiempo se le han hecho
modificaciones para ser más óptimas, versátiles en su función y diseños más compactos e ingeniosos. No
obstante, los equipos del ciclo de refrigeración no se encuentran a simple vista, si no dentro del frigorífico.
Por lo tanto, se explicará los componentes de dicho ciclo ideal , a través de un bosquejo de refrigerador
doméstico común [1]:
 Laboratorio de Termodinámica I

Fig 5. refrigerante común [1].

1. Compartimento/congelador: permite conservar los alimentos en estado de congelación.
2. Compresor: El refrigerante ingresa al compresor como vapor saturado, a un proceso donde la
entropía permanece constante a través de todo el proceso, hasta alcanzar la presión del
condensador. Hay que tener en cuenta que en el proceso, la temperatura aumenta durante la
compresión.
3. Serpentina del condensador: Después de salir del compresor, el refrigerante entra como vapor
sobrecalentado y sale como líquido saturado. Debido a la pérdida de calor, que se genera durante la
condensación hacia el entorno. Pese a que la temperatura disminuye, esta todavía está por encima
de la temperatura del ambiente.
4. Tubo capilar: Después de salir del condensador, el fluido se estrangula hasta alcanzar la presión del
evaporador. El proceso anterior sucede en una válvula de expansión o tubo capilar. Durante este
proceso la temperatura disminuye por debajo de la del sistema.
5. Serpentina del evaporador: Posteriormente, el refrigerante entra al evaporador como mezcla
líquido-vapor saturado de baja calidad, y se evapora completamente al absorber el calor del
compartimiento del congelador. Saliendo este, como vapor saturado e ingresando nuevamente al
ciclo.
Pese a que en el ciclo anterior se observa un proceso ideal, la realidad difiere de lo que le sucede a los
equipos. Hay que tener en cuenta que en un proceso real de compresión existen efectos de fricción, los
cuales aumentan el grado de desorden de las moléculas, es decir la entropía. Y la transferencia de calor
que puede disminuir o aumentar ese proceso de desorden molecular dependiendo la dirección. Por otra
parte, el fluido que sale del condensador se esperaría como líquido saturado pero, este no sale del proceso
en esta fase debido a las caída de presión que se producen en las serpentinas del condensador y en los
conductos que conectan el condensador con el compresor y la válvula de estrangulamiento.
 Laboratorio de Termodinámica I

3.2.2. Los refrigeradores viejos solían generar mucho hielo en la zona de congelación, pero los nuevos no.
Explique la diferencia entre los refrigeradores sin escarcha y los que producen escarcha en el congelador.

La principal diferencia que hay entre un frigorífico que produce o no escarcha es el sistema No Frost que
alteran el proceso de condensación y congelación, sistema que hace que no se produzca en el interior del
electrodoméstico escarcha. Ni en la nevera ni en el congelador de un frigorífico No Frost, se acumulará
hielo. Por otra lado, lo que más destaca en la comparativa entre un frigorífico No Frost y otro
convencional, es que las neveras con sistema No Frost resecan más el ambiente al utilizar un sistema de
aire. Además que el sistema No Frost se compone de un motor que enfría el congelador y de un
ventilador que reparte el aire de forma homogénea, no genera escarcha porque la humedad no se condensa
y además proporciona una mayor calidad de congelación, conserva mejor el sabor y las propiedades
nutritivas de los alimentos. [6][7]

4. Conclusiones
El ciclo de refrigeración real e ideal difiere en los procesos de compresión y condensación.
No es factible realizar procesos de condensación ideales, en un ciclo de refrigeración, ya que siempre
habrá pérdidas durante y después del proceso.
El coeficiente de desempeño (COP) de una bomba de calor se puede hallar utilizando entalpías a la salida
del evaporador, compresor y condensador, respectivamente.

5. Agradecimientos
En este informe queremos agradecer a nuestro docente por el tiempo y los conocimientos brindados en las
aulas de clase.

Referencias

[1] Y.A. Cengel y M.A. Boles. Termodinámica (8a. ed.)., McGraw-Hill Interamericana, 2014.
[2] AppGameKit Web App. (s. f.). General Information - VIRTUAL LABS & TECHNICAL
SIMULATORS. https://sunspire.site/apps/en/phys04/lab13/index.html
[3] Funcionamiento de las Bombas de Calor Aerotérmicas | AFEC. (s. f.). Bomba de Calor, la mejor
opción para climatizar tu hogar · AFEC.
https://www.bombadecalor.org/noticias/funcionamiento-de-las-bombas-de-calor-aerotermicas

[4] IRC. (s. f.). Industrial Refrigeration Consortium. https://irc.wisc.edu/properties/

[5] F. Cabrera y F. Rodríguez. “ESTUDIO TERMODINÁMICO DE UN SISTEMA DE

REFRIGERACIÓN NO FROST CON R600a” . UNIVERSIDAD POLITÉCNICA SALESIANA
SEDE CUENCA. 2014
 Laboratorio de Termodinámica I

[6] euronics. (s.f). Comparativa entre frigoríficos No Frost o convencional. 2021.

https://www.euronics.es/blog/comparativa-entre-frigorificos-no-frost-o-convencional.
[7] LG Electronics. febrero 11, ¿SABES CUÁL ES LA DIFERENCIA ENTRE UN REFRIGERADOR
FROST Y NO FROST?. 2013
[8] Becerra, J.A Adaptado: Álvarez, A.C.REFRIGERATION CYCLE. Facultad de Ingeniería -
Departamento de Ingeniería Química, Universidad de Antioquia, Medellín - Colombia.
