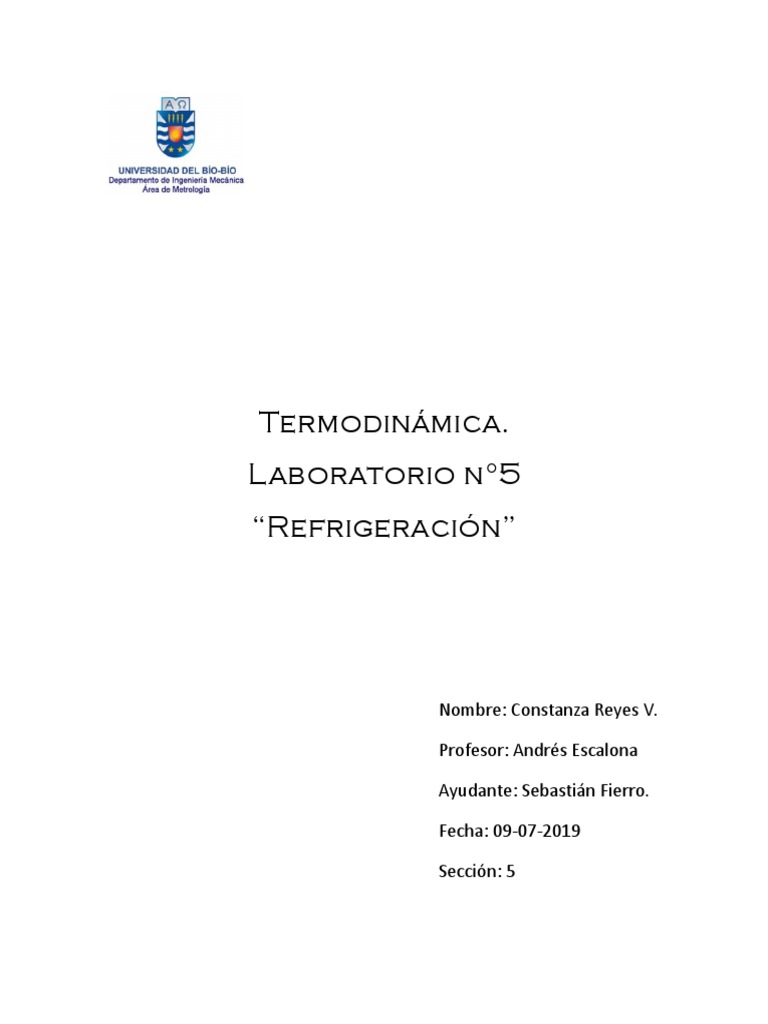

Termodinámica.

Laboratorio n°5
“Refrigeración”

Nombre: Constanza Reyes V.

Profesor: Andrés Escalona

Ayudante: Sebastián Fierro.

Fecha: 09-07-2019

Sección: 5
Objetivos.
1.1.-Realizar un reconocimiento de los componentes de un ciclo de
refrigeración mecánica.
1.2.- Trazar el ciclo de trabajo termodinámico en diagrama p-h. Con los
estados reales medidos y leves adecuaciones acorde con el ciclo teórico.
1.3.-Calcular el calor cedido por el refrigerante en el condensador, en
kW.
1.4.-Calcular el calor absorbido por el refrigerante por el pistón, en kW.
1.5.-Calcular la potencia mecánica entregada al refrigerante por el
pistón, en kW.
1.6.-Determinar la eficiencia del ciclo COP, basada sobre la potencia
entregada por el pistón al refrigerante y también sobre la potencia
consumida por el motor eléctrico.
Introducción.
Una de las principales áreas de aplicación de la termodinámica es en la refrigeración que viene
como la transferencia de calor de una región de temperatura inferior hacia una de
temperatura mayor. Los dispositivos que producen la refrigeración se llaman refrigeradores y
los ciclos en que operan se denominan ciclos de refrigeración, proceso que se puede aplicar
en distintos campos de la industria.

Por lo general se confunde lo que es refrigeración con frio y con enfriamiento, sin embargo,
esta práctica de ingeniería de refrigeración, trata sobre la transmisión de calor, esta relación
que hacen es uno de los conceptos que deben ser comprendidos para entender la operación
de un sistema de refrigeración, que de acuerdo con los desarrollos teóricos se irán aclarando
por medio de cálculos del calor rechazado por el condensador, calor absorbido por el
evaporador, potencia entregada por el pistón al refrigerante y la eficiencia del ciclo COP.

En esta experiencia realizada en el laboratorio, se intentara conocer las distintas componentes

que conforman un ciclo de refrigeración mecánica para así poder encontrar distintas variables
. Todo esto por medio de un ciclo de refrigeración mecánico, el cual es uno de los varios tipos
de ciclos de refrigeración que hay.
Marco teórico.
Para poder llevar a cabo este laboratorio será necesario estar familiarizado con distintos
conceptos. Primero, es importante saber que la refrigeración es el proceso mediante el cual se
extrae calor de una sustancia o espacio produciendo en ella una temperatura inferior a la de sus
alrededores. Existen varios métodos de refrigeración siendo los sistemas de compresión mecánica
que usan vapores refrigerantes los que predominan dentro de los diferentes métodos de
refrigeración. Esto se consigue extrayendo calor del lugar que se desea enfriar y expulsándolo al
exterior, o un lugar adyacente donde la temperatura sea más elevada. Es estrictamente necesario
aportar desde el exterior una cantidad de trabajo mecánico ya que el calor no puede transferirse
en forma espontanea desde una zona fría a otra de mayor temperatura. En todos los sistemas de
refrigeración hay un fluido refrigerante, es decir un fluido que sirve de medio para extraer el calor
del espacio o sustancia que se desea enfriar.

Todos los refrigerantes tienen la propiedad de evaporarse a muy bajas temperaturas. El

enfriamiento se efectúa por la evaporación del líquido refrigerante bajo presión y temperatura
reducidas. Luego, mediante la compresión mecánica se eleva la temperatura de saturación del
vapor lo que permite que este se condense por transferencia de calor al aire ambiente o agua de
enfriamiento. El proceso o expansión se efectuará ordinariamente en una válvula de expansión
termostática o automática, o bien un simple tubo capilar.

Un sistema mecánico de refrigeración es un ciclo termodinámico cerrado, pero donde cada unidad
componente funciona en un sistema abierto. Por lo tanto, los elementos básicos de un ciclo de
refrigeración por compresión de vapores esta compuesta por las siguientes unidades:

▪ Evaporador: Serpentín o intercambiador de calor que absorbe calor del ambiente o

sustancia que se desea enfriar. En este proceso, el refrigerante, muy frio experimenta una
evaporación al retirar calor del ambiente a enfriar, mediante un proceso
aproximadamente isobárico. Puede salir como vapor sobrecalentado.
▪ Compresores: Unidad que aspira refrigerante a baja presión y temperatura, en fase de
vapor y lo comprime aumentando su presión y temperatura. El proceso de compresión
idealmente puede considerarse isentrópico, pero en forma real, es un proceso politrópico.
▪ Condensador: Serpentín que rechaza calor al ambiente o al agua de enfriamiento, que se
encuentran a menor temperatura que el refrigerante. Producto de este rechazo de calor el
refrigerante a menor temperatura que el refrigerante. Producto de este rechazo de calor
el refrigerante se condensa, saliendo como liquido saturado o subenfriado, mediante un
proceso aproximadamente isobárico.
▪ Sistema de expansión: Unidad que, mediante un proceso de estrangulamiento del
refrigerante, hace caer fuertemente su presión y al mismo tiempo su temperatura,
permitiendo que el fluido llegue muy frio al evaporador. El refrigerante en este proceso
isoentálpico experimenta una evaporación parcial, es decir, sale como vapor saturado
húmedo.

Para este laboratorio se trabajará con un equipo didáctico de aire acondicionado y

refrigeración. Utiliza refrigerante R-12(Freón 12). La instrumentación del equipo esta
expresada en unidades inglesas. Los principales componentes de este aparato son:

▪ Compresor: Unidad hermética sellada conteniendo en su interior motor eléctrico y

compresor alternativo de un cilindro y una tapa. El motor es para 115 volts.
▪ Condensador: Serpentín de tubos de cobre y aletas de aluminio. Además, posee
en su parte posterior un ventilador de velocidad variable, para 800, 1050 y 1500
rpm.
▪ Visor cualitativo de humedad y circulación de refrigerante: Visor que posee un
disco de un compuesto químico determinado, que cambia de color según el
contenido de agua en un circuito.
▪ Válvula de expansión termostática: Su finalidad también es de provocar la caída
de presión y temperatura del refrigerante, pero además permite la admisión del
líquido refrigerante al evaporador de acuerdo al grado de sobrecalentamiento que
se impone a la salida de éste.
▪ Evaporador: Serpentín de características análogas al condensador, pero donde el
refrigerante frío absorbe calor del ambiente o fluido que circula a través de él,
provocando la evaporación del refrigerante.
▪ Manómetros y Termómetros de Circuito: estos indicadores están ubicados en el
circuito en lugares que muestran las condiciones más representativas del ciclo de
refrigeración. Son 5 las ubicaciones que caracterizan los estados del refrigerante.
▪ Ciclo COP: Es el coeficiente de rendimiento de un ciclo, es una relación del
calentamiento o enfriamiento proporcionado con el consumo de energía
eléctrica. En pocas palabras es la relación entre la potencia (kW) que sale de la
bomba de calor como refrigeración o calor, y la potencia (kW) que se
suministra al compresor.
Este ciclo se define con la siguiente formula:

𝑄𝑎𝑏𝑠𝑒𝑛𝑒𝑙𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟
𝐶𝑂𝑃 =
𝑊𝑟𝑒𝑓
Se hará uso de distintas ecuaciones para determinar algunos valores:
▪ Calor rechazado por el condensador

𝑄𝑅 = 𝑄𝑐𝑜𝑛𝑑𝑒𝑛𝑠𝑎𝑑𝑜𝑟 = 𝑚𝑟 (ℎ2 − ℎ1 )[𝑘𝑊]

▪ Calor absorbido en el evaporador

𝑄𝐴 = 𝑄𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟 = 𝑚𝑟 (ℎ4 − ℎ3 )[𝑘𝑊]

▪ Potencia entregada por el pistón al refrigerante:

𝑊𝑟𝑒𝑓𝑟𝑖𝑔 = 𝑚𝑟(ℎ1 − ℎ5 )(𝑘𝑊)

Procedimiento.
Primero que nada, para poder comenzar a tomar datos es necesario comenzar a preparar la
máquina. Para esto se deben abrir las válvulas v1, v4 y v7, cerrando las restantes. Se gira la llave s1
en sentido horario, esto entrega energía a la línea. Luego se sube la palanca s2 para suministrar
energía y se giran los interruptores s5 y s6 del ventilador, del condensador a velocidad media y del
evaporador a velocidad media, respectivamente. Se selecciona el interruptor s7 en normal, se
sube el interruptor s8 de potencia del compresor y se espera el tiempo necesario para que el
sistema entre a régimen.

Al realizar las mediciones obtenemos que la potencia antes de dar marcha al compresor es de 80
watts y la potencia entre los ventiladores y compresores es de 650 watts, en su defecto la potencia
de los compresores es de 570 watts.

Los datos de presión y temperatura que se obtuvieron en cada uno de los puntos son dados en la
siguiente tabla:

Propiedades Punto 1 Punto 2 Punto 3 Punto 4 Punto 5

Presión[PSI] 119 117 52 48 52
Temperatura[°F] 90 82 46 43 38

Flujo masico del refrigerante [klb/min]

2,7

Puesto que para efectos de cálculo, es conveniente trabajar con la presión en MPa, la
temperatura en °C y el flujo masico del refrigerante en Kg/S. Todas estas conversiones están
hechas en la siguiente tabla:

Propiedades Punto 1 Punto 2 Punto 3 Punto 4 Punto 5

Presión[MPa] 0,82 0,81 0,36 0,33 0,36
Temperatura[°C] 32,2 27,8 7,8 6,1 3,3

Flujo masico del refrigerante [kg/S]

0,0204
 Con todos estos datos, es posible obtener las entalpias a partir del grafico p-h.

Las entalpias obtenidas en el diagrama a través de los datos obtenidos previamente son:

h1[kJ/kg] h2[kJ/kg] h3[kJ/kg] h4[kJ/kg] h5[kJ/kg]

368 228 208 356 353
Memoria de cálculo.
Primero que nada, se transformaron los datos de presión y temperatura a sus unidades
correspondientes:

Presión:

119 𝑃𝑆𝐼 → 𝑥 𝑀𝑃𝑎

1 𝑃𝑆𝐼 → 0,0069 𝑀𝑃𝑎

𝑥 = 0,82 𝑀𝑃𝑎

Temperatura:

°𝐶 = 5⁄9 ∗ (°𝐹 − 32)

°𝐶 = 5⁄9 ∗ (82 − 32) = 27,7°𝐶

Flujo masico:

𝑙𝑏 𝑘𝑔 𝑚𝑖𝑛 𝐾𝑔
2,7 ∗1 ∗1 = 0,0204 [ ]
𝑚𝑖𝑛 2,20462𝑙𝑏 60𝑠 𝑠

Ahora se procede a calcular el calor rechazado por el condensador:

𝑄𝑅 = 𝑄𝑐𝑜𝑛𝑑𝑒𝑛𝑠𝑎𝑑𝑜𝑟 = 𝑚𝑟 (ℎ2 − ℎ1 )[𝑘𝑊]

𝑄𝑅 = 𝑄𝑐𝑜𝑛𝑑𝑒𝑛𝑠𝑎𝑑𝑜𝑟 = 0,0204(228 − 368)[𝑘𝑊]

𝑄𝑅 = 𝑄𝑐𝑜𝑛𝑑𝑒𝑛𝑠𝑎𝑑𝑜𝑟 = −2,856[𝑘𝑊]

Calor absorbido por el evaporador:

𝑄𝐴 = 𝑄𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟 = 𝑚𝑟 (ℎ4 − ℎ3 )[𝑘𝑊]

𝑄𝐴 = 𝑄𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟 = 0,0204(356 − 208)[𝑘𝑊]

𝑄𝐴 = 𝑄𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟 = 3,0192[𝑘𝑊]

Potencia entregada por el pistón al refrigerante (Si la compresión es adiabática reversible):

𝑊𝑟𝑒𝑓𝑟𝑖𝑔 = 𝑚𝑟(ℎ1 − ℎ5 )[𝑘𝑊]

𝑊𝑟𝑒𝑓𝑟𝑖𝑔 = 0,0204(368 − 353)[𝑘𝑊]
𝑊𝑟𝑒𝑓𝑟𝑖𝑔 = 0,306[𝑘𝑊]
Por ultimo se calcula la eficiencia del ciclo COP:

𝑄𝑎𝑏𝑠𝑒𝑛𝑒𝑙𝑒𝑣𝑎𝑝𝑜𝑟𝑎𝑑𝑜𝑟
𝐶𝑂𝑃 =
𝑊𝑟𝑒𝑓
3,019
𝐶𝑂𝑃 =
0,306
𝐶𝑂𝑃 = 9,866
Conclusión
En la experiencia realizada, se pudo observar y también analizar un ciclo de refrigeración
mecánica, aprendiendo en este proceso que es un ciclo de sistema cerrado compuesto de cuatro
componentes importantes: condensador, válvula de expansión, evaporador y compresor, siendo
cada uno de estos fundamental en el ciclo.

Se pudo ver que el ciclo comienza cuando el refrigerante ingresa al condensador en estado de
vapor, rechazando allí el calor al ambiente, condensándose, luego entra a la válvula , en donde por
un proceso de estrangulamiento el fluido baja bruscamente su presión y temperatura, para entrar
al evaporador, donde absorbe calor del ambiente, evaporándose, y de esta forma ingresa al
compresor con una baja temperatura y presión, allí es comprimido, aumentado su presión y
temperatura, para así empezar nuevamente un ciclo.

Si se compara las graficas trazadas en el diagrama presión vs entalpia con los resultados teóricos,
se puede observar que las graficas son muy cercanas a los valores teóricos, pero no iguales; esto
se debe a que al momento de tomar las mediciones existe un pequeño margen de error provocado
por la sensibilidad de las variaciones. También se debe tener en cuenta que en el caso de entalpias
estos valores también pueden varias, ya que es difícil lograr la precisión al observar un gráfico.
