UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela

Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas

Eléctricas

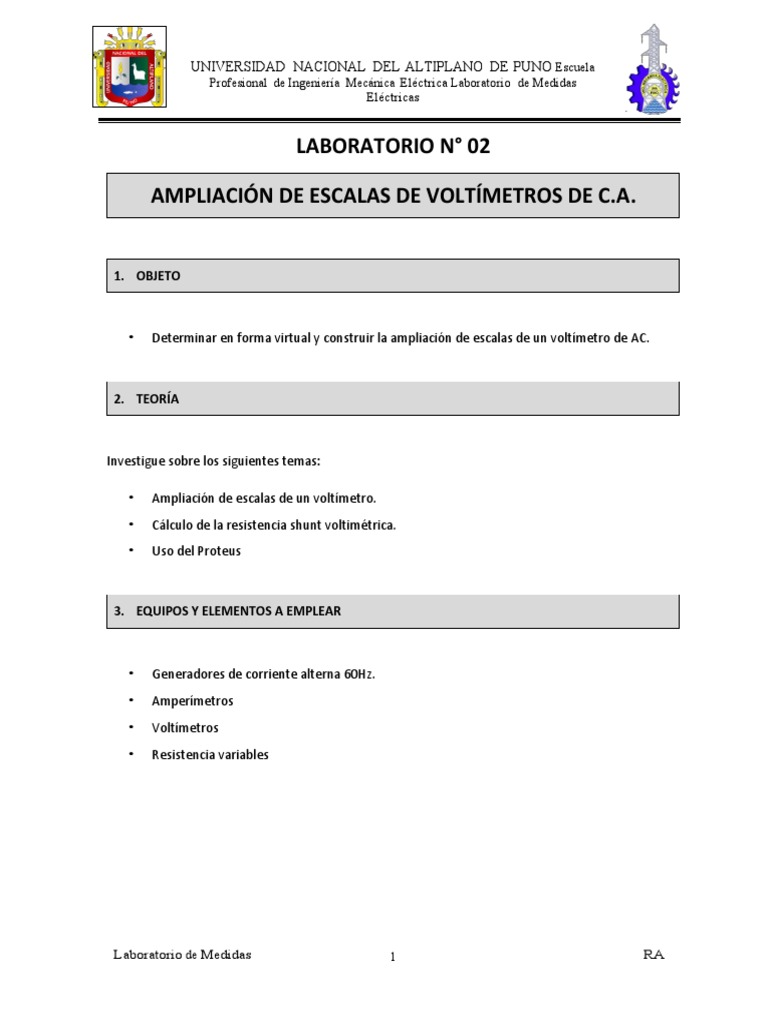

LABORATORIO N° 02

AMPLIACIÓN DE ESCALAS DE VOLTÍMETROS DE C.A.

1. OBJETO

• Determinar en forma virtual y construir la ampliación de escalas de un voltímetro de AC.

2. TEORÍA

Investigue sobre los siguientes temas:

• Ampliación de escalas de un voltímetro.

• Cálculo de la resistencia shunt voltimétrica.
• Uso del Proteus

3. EQUIPOS Y ELEMENTOS A EMPLEAR

• Generadores de corriente alterna 60Hz.

• Amperímetros
• Voltímetros
• Resistencia variables

Laboratorio de Medidas 1 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

4. PROCEDIMIENTO

1. Conecte el circuito de la figura N° 1.

Figura N° 1

2. El circuito de la figura Nº 1, nos proporcionará la impedancia interna del voltímetro (V), cuya
escala se debe ampliar. Tomar varios valores de tensión y corriente hasta la deflexión máxima
del voltímetro (V) que se desea ampliar su rango de medición.
3. Conecte el circuito de la figura Nº 2.

Figura N° 2

4. Calcular los valores de (Rs) para ampliar la escala del voltímetro (V) a los siguientes rangos.
100,
120, 150, 200 y 220 V. Respectivamente.
5. Variar la tensión en la salida del generador hasta lograr en el voltímetro (V) la deflexión
máxima.
6. Luego insertar la resistencia (Rs) para los rangos mencionados y anotar el valor de (V), luego
variar la salida del autotransformador hasta conseguir siempre la deflexión máxima,
anotando para cada caso también el valor de (Vp) respectivamente.

Laboratorio de Medidas 2 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

5. CUESTIONARIO

Fundamente teóricamente la experiencia realizada.

Hay ocasiones en los que nuestro instrumento no tiene la escala suficiente para realizar
cierta medición. Es en estas situaciones en donde podemos aplicar una ampliación de
escala. En pintura o dibujo existe un método llamado el método del pincel en donde a
través de geometría básica reducimos escalas grandes al tamaño de un lienzo. Sin embargo,
si nos referimos a la rama de la ingeniería eléctrica o electrónica tenemos un método de
ampliación de escala tanto para un voltímetro como para un amperímetro. Este informe
aborda el primero de las situaciones usando el programa Proteus profesional.

Básicamente lo que haremos será insertar voltímetros con su respectiva resistencia interna
y conectarlos a una resistencia llamada resistencia de Shunt. Esta resistencia nos permitirá
la ampliación de escala que queramos y es hallada con la siguiente ecuación.

En este experimento usaremos un voltímetro de 50 V como límite de escala, el cual a

través del método con la resistencia de Shunt explicado párrafos arriba ampliaremos la
escala del voltímetro a los valores 100, 120, 150, 200 y 220 V.

Para realizar el experimento armaremos el siguiente circuito con voltímetros de resistencia

interna igual a 1.5 MΩ. Este valor lo obtenemos de un catálogo, asi como lo muestra la
siguiente imagen

Laboratorio de Medidas 3 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Los valores presentados en la imagen superior no son fijos. Solo se trata de un esquema.
Ahora procederemos a hallar la resistencia de shunt para los valores de voltaje que
debíamos ampliar.

Ampliación de escala de voltímetro (de 50 a 100 V)

Laboratorio de Medidas 4 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Para hallar Rs usamos la ecuación

Tenemos que Rv = 1.5 MΩ, Vp = 100 V y V = 50 V. Entonces:

Ampliación de escala de voltímetro (de 50 a 120 V)

Usamos la ecuación

Tenemos que Rv = 1.5 MΩ, Vp = 120 V y V = 50 V. Entonces:

Digitamos este valor de entrada en el proteus y obtendremos un valor pequeñamente

distinto al deseado debido al error absoluto.

En la imagen de abajo observamos que el valor medido es 49.6 V, el cual será nuestro
valor real. Mientras tanto nuestro valor teórico será 50 V

Laboratorio de Medidas 5 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Ampliación de escala de voltímetro (de 50 a 150 V)

Usamos la ecuación

Tenemos que Rv = 1.5 MΩ, Vp = 150 V y V = 50 V. Entonces:

Digitamos este valor de entrada en el Proteus y obtendremos un valor pequeñamente

distinto al deseado debido al error absoluto.

En la imagen de abajo observamos que el valor medido es 49.7 V, el cual será nuestro
valor real. Mientras tanto nuestro valor teórico será 50 V

Laboratorio de Medidas 6 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Ampliación de escala de voltímetro (de 50 a 200 V)

Usamos la ecuación

Tenemos que Rv = 1.5 MΩ, Vp = 200 V y V = 50 V. Entonces:

Digitamos este valor de entrada en el Proteus y obtendremos un valor pequeñamente

distinto al deseado debido al error absoluto.

En la imagen de abajo observamos que el valor medido es 49.8 V, el cual será nuestro
valor real. Mientras tanto nuestro valor teórico será 50 V

Laboratorio de Medidas 7 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Ampliación de escala de voltímetro (de 50 a 220 V)

Usamos la ecuación

Tenemos que Rv = 1.5 MΩ, Vp = 200 V y V = 50 V. Entonces:

Digitamos este valor de entrada en el Proteus y obtendremos un valor pequeñamente

distinto al deseado debido al error absoluto.

En la imagen de abajo observamos que el valor medido es 49.9 V, el cual será nuestro
valor real. Mientras tanto nuestro valor teórico será 50 V

Laboratorio de Medidas 8 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Encontrar la expresión que nos indica la variación en la escala del voltímetro

(V) por la presencia de la resistencia shunt en serie (Rs).
La expresión o mejor dicho la ecuación o fórmula para hallar este parámetro es el
siguiente:

Rs = resistencia de Shunt
Rv = resistencia interna del voltímetro
Vp = voltaje de escala mayor al que se quiere medir
V = voltaje del voltímetro

Comparar las indicaciones de (V) y (Vp) respectivamente.

Estos parámetros son los más importantes debido a que se relacionan en la expresión “n”
mostrada en la ecuación líneas arriba. Las indicaciones para escoger V, más que ser una
decisión es:

un límite del instrumento, ya que no posee más escalas. Sin embargo, si quisiéramos elegir
un valor mayor que la máxima escala del instrumento el valor de Shunt se dispararía
llegando a valores muy altos. De esta forma observamos una dependencia inversa
proporcional entre el voltaje del voltímetro y la resistencia de Shunt.

Laboratorio de Medidas 9 RA
Eléctricas MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

Por otro lado, observamos un carácter directo proporcional entre la escala del voltímetro que
se quiere medir con la resistencia Shunt. Las indicaciones, por lo tanto, para Vp serían que
si queremos medir una escala muy muy alta la resistencia de Shunt también debe serlo.

¿Qué características eléctricas deben reunir las resistencias shunts

usadas para ampliar escalas? Explique.
Claro que sí, debido a que estamos usando un elemento externo al instrumento de medida
para medir una escala más grande que este no tiene. De la ecuación mostraba abajo
podemos decir

¿Qué materiales se usan en su fabricación? Enumere.

Están hechas de materiales de alta calidad: los terminales de la resistencia son: de

manganina, una aleación especial de: - manganeso, - cobre - y níquel,

de modo que se logra un coeficiente de temperatura extremadamente reducido. Su

dimensión y su construcción mecánica están diseñadas de tal forma que solo se produce un
calentamiento moderado hasta que se alcanza la corriente nominal.

¿Pueden usarse resistencias en serie con todos los tipos de instrumentos

voltimétricos?

Sí se puede. Este tipo de conexión nos permitiría medir escalas aún mas grandes. Conectar
resistencias en serie de Shunt involucra que la resistencia equivalente de shunt sea la suma
de todas. De modo que si nosotros aumentamos la resistencia de Shunt podremos medir
escalas más grandes. Esto se debe al comportamiento directo proporcional entre Vp y Rs,
donde si uno aumento el otro también lo hace.

¿Cómo mediría tensiones en forma directa del orden de los KV con shunt voltimétricos?
Explique.

.En la pregunta anterior dijimos que si colocáramos varias resistencias de Shunt en serie podríamos generar
una resistencia de Shunt equivalente que sería la suma de todas. Por lo que si quisiéramos medir en la escala

Laboratorio de Medidas 1 RA
Eléctricas 0 MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

de los KV con shunt voltimétricos tendríamos que hacer que la resistencia de shunt sea enorme. Eso
podríamos lograrlo con solo una resistencia de gran valor óhmico, o con varias conectadas en serie.

¿Explique por qué el error por temperatura es negativo en un instrumento,

como compensaría este error? Explique.
Tenemos un solo valor teórico el cual es Vt = 50 V y varios valores reales o experimentales
Ampliación de escala de voltímetro (de 50 a 100 V)
Vexp =49.6 V Ampliación de escala de voltímetro (de 50 a 120 V)
Vexp =49.6 V Ampliación de escala de voltímetro (de 50 a 150 V)
Vexp =49.7 V Ampliación de escala de voltímetro (de 50 a 200 V)
Vexp =49.8 V Ampliación de escala de voltímetro (de 50 a 220 V)
Vexp =49.9 V Usando las ecuaciones de error absoluto, relativo y porcentual

Realice las conclusiones, observaciones y sugerencias respectivas.

Observamos resultados casi ideales debido al uso de un software. El elemento más importante de
una ampliación voltimétrica es la resistencia de Shunt el cual como vimos tiene ciertas
características como su gran valor óhmico. Una ampliación voltimétrica nos ayuda a medir escalas
muy grandes, a los cuales nuestro instrumento de medida no llega. Esto es importante porque no
necesitamos comprar un instrumento de grandes escalas. Otro punto importante a resaltar es que la
resistencia de shunt es directamente proporcional a la escala que se quiere medir. Los errores
obtenidos en nuestra medición son distintos casi para todos los casos a excepción de la ampliación
a 100 V y 200 V y además son bastante pequeños llegando apenas a un 0.8%

Laboratorio de Medidas 1 RA
Eléctricas 1 MV
 UNIVERSIDAD NACIONAL DEL ALTIPLANO DE PUNO Escuela
Profesional de Ingeniería Mecánica Eléctrica Laboratorio de Medidas
Eléctricas

6. BIBLIOGRAFÍA

Mínima:

• Apuntes del curso de Medidas Eléctricas.

Complementaria:

• Fundamentos de Metrología Eléctrica: ANDRES KARCZ.

• Análisis de Medidas Eléctricas: ERNEST FRANK.
• Medidas Eléctricas y Aplicaciones: ISAAC F. KINNARD.
• Metrología: CARLOS GONZALES.

Laboratorio de Medidas 1 RA
Eléctricas 2 MV
