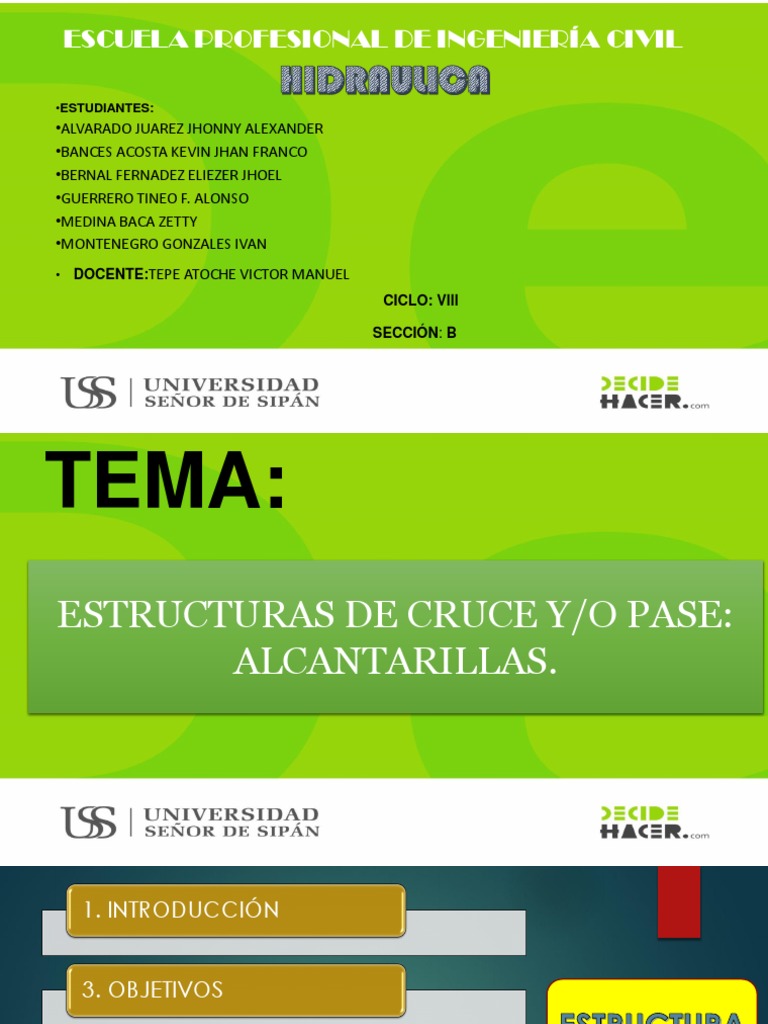

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

•ESTUDIANTES:
•ALVARADO JUAREZ JHONNY ALEXANDER
•BANCES ACOSTA KEVIN JHAN FRANCO
•BERNAL FERNADEZ ELIEZER JHOEL
•GUERRERO TINEO F. ALONSO
•MEDINA BACA ZETTY
•MONTENEGRO GONZALES IVAN
• DOCENTE:TEPE ATOCHE VICTOR MANUEL
CICLO: Vlll

SECCIÓN: B
TEMA:
ESTRUCTURAS DE CRUCE Y/O PASE:
ALCANTARILLAS.
1. INTRODUCCIÓN

3. OBJETIVOS

4. MARCO TEÓRICO

5. CONCLUSIONES

6. REFERENCIAS
INTRODUCCIÓN
 ALCANTARILLAS

Son estructuras hidráulicas que tienen como principal función la de conducir y evacuar de manera
inmediata el agua de las partes más bajas de los asentamientos humanos o caminos. Según sea el caso, las
alcantarillas pueden clasificarse por su material en alcantarillas rígidas o flexibles.
Se conocen como alcantarillas rígidas a aquellas que son de concreto simple, concreto armado, concreto
ciclópeo o mampostería de piedra. Las alcantarillas flexibles se caracterizan por ser de acero corrugado, o
láminas delgadas de acero. Según sea la función que cumplen pueden ser alcantarillas o aliviaderos. Las
alcantarillas son aquellas que van situadas en el lecho de un determinado cauce natural, mientras que, los
aliviaderos son estructuras que permiten el paso de agua almacenada en su caja, hacia un canal de
evacuación. Tienen gran aplicación en el drenaje de carreteras puesto que ayudan a controlar y mejorar la
capacidad de las cunetas.
OBJETIVOS
OBJETIVO GENERAL:

Conocer los principios hidráulicos fundamentales involucrados en el diseño

de alcantarillas, analizar y diseñar un sifón invertido.

OBJETIVO ESPECIFICO:

 Poder desarrollar una metodología de diseño adecuada a las necesidades del proyecto.

 Determinar el diámetro de la tubería del sifón invertido.

 Determinar las pérdidas de carga del sifón invertido.
 Comprobar que la carga hidráulica sea mayor a las pérdidas de carga en el sifón invertido
MARCO TEÓRICO
CAPACIDAD HIDRÁULICA DE LAS ALCANTARILLAS

En el diseño hidráulico de una alcantarilla es recomendable que esta adquiere una pendiente
longitudinal igual a la pendiente del cauce natural y con la condición de que permita la correcta
evacuación de sedimentos que pueda transportar el cauce. En tal sentido, luego de tener
presenta la longitud que tendrá el cañón, se seleccionará una longitud D que cumpla con las
condiciones ya mencionadas, de tal manera que permita conocer con anterioridad el valor que
tomará la variable Y1, sin embargo, es importante mencionar que el valor de esta variable
también puede ser optada en el momento de realizarse el diseño, siempre y cuando se trabaje
sobre un cauce natural. Para que exista un control total del flujo en la entrada de la alcantarilla
se propone que el valor de la variable Y4 dependa directamente del valor de la variable Y1.
La longitud hidráulica de una alcantarilla no solo depende
de la longitud geométrica de esta, sino de las variables
como pendiente, tamaño, geometría en la entrada, carga de
agua, etc. Una alcantarilla es considerada como
hidráulicamente corta si esta no escurre totalmente llena,
debido principalmente a que el flujo debajo de la
contracción no es suficiente para llenar el volumen total.
Una alcantarilla es considerada como hidráulicamente larga
si escurre totalmente llena cumpliendo y actuando como
una tubería.
TIPOS DE SISTEMAS DE ALCANTARILLADO

 Redes unitarias: Son aquellas redes formadas por un único conducto para la
evacuación de los distintos tipos de aguas residuales domésticas e industriales y aguas
pluviales descargadas en la zona.
 Redes separativas. Son las redes que cuentan con dos canalizaciones separadas de
manera independiente para las aguas residuales domésticas e industriales y para las
aguas de la lluvia.
 Redes pseudo-separativas. Las redes pseudo-separativas se encuentran a medio
camino entre las redes unitarias y las redes separativas. Son aquellas que tienen
conductos separados para aislar las aguas residuales y las de la lluvia en la calle, pero
no en los domicilios de particulares y empresas.
 Redes doblemente separativas. Las redes que se incluyen dentro de esta tipología
son aquellas que tienen una red para las aguas residuales domésticas, otra para las
aguas residuales comerciales e industriales y otra para las aguas pluviales.
DIFERENCIA ENTRE TIPOS DE SISTEMAS DE ALCANTARILLADOS

Los distintos sistemas de alcantarillado que existen actualmente se

diferencian en la función y en la constitución de las mismas.
Mientras que las redes unitarias son construcciones únicas para evacuar
tanto el agua residual como el agua pluvial, las redes separativas tienen
como función evacuar las aguas residuales y pluviales de manera
separada, a través de dos canalizaciones distintas.
En cambio, en las redes pseudo-separativas la red de saneamiento de las
calles incluye dos conductos para separar las aguas residuales y pluviales
y uno único en la red de los domicilios particulares y de empresas.
Las redes doblemente separativas se distinguen del resto de redes
porque asignan un canal de evacuación distinto para las aguas residuales
que se canalizan por las redes de los particulares y las de las empresas y
que cuentan con un canal de evacuación distinto para las aguas pluviales.
COMPONENTES PRINCIPALES

La parte principal de dicho sistema está formada por grandes tuberías (es decir, los colectores, drenajes
pluviales o "cloacas") que transportan las aguas residuales desde el punto de producción hasta el punto de
tratamiento o descarga.
Los tipos de sistemas de saneamiento que generalmente son colectores que funcionan por gravedad
incluyen:
 Red de saneamiento combinada
 Red de saneamiento simplificada
 Colector de aguas pluviales
Las redes de saneamiento que no dependen únicamente de la gravedad incluyen:
 Sistema de saneamiento de aguas residuales al vacío
 Sistema de alejamiento y tratamiento de efluente
Donde no se ha instalado un sistema de saneamiento, las aguas residuales pueden recolectarse de los
hogares por tuberías hacia tanques sépticos o fosas negras, donde pueden tratarse o recolectarse en
vehículos y llevarse para su tratamiento o eliminación (un proceso conocido como manejo de lodos
fecales).
MANTENIMIENTO Y REHABILITACIÓN

El ácido sulfhídrico (H2S) es indirectamente responsable de la corrosión por sulfuro biogénico y, en

consecuencia, los conductos cloacales necesitan trabajos de rehabilitación. Hay varias opciones de
reparación disponibles para los propietarios en una amplia gama de costos y durabilidad potencial. Una
opción es la aplicación de un material cementoso a base de cemento de aluminato de calcio, luego de una
limpieza de la estructura corroída para remover material suelto y contaminantes con el fin de exponer un
sustrato sano, rugoso y limpio. Dependiendo de la condición y la contaminación del hormigón, la limpieza
puede variar desde una simple limpieza con chorro de agua a alta presión. (200 bar) hasta la hidro
demolición real (2000 bars).
.
Recomendaciones y factores a tomar en cuenta para el diseño de una
alcantarilla
 EJERCICIO

Diseño Hidráulico
Para el diseño hidráulico se utiliza las fórmulas de Roberth Manning:
Diseño de una alcantarilla típica trasversal

Elementos constituyentes

RECOMENDACIONES PARA LA CONSTRUCCION DE

El angulo y la longitud de los aletones de los cabeza

detalle "Esquema para el replanteo de Alcantarillas"
y/o conforme lo indique el INGENIERO, de acuerdo

RECOMENDACIONES PARA LA INSTALACION DE A

Los materiales para relleno a cada lado de la tuberia

de la zanja (AE) y hasta una altura de 30 cm. sobre l
tuberia , (HR) estaran formados de material aprobad
debe contener sobretamaño mayores de 2" Ø.
Todas las alcantarillas seran instaladas sobre un lec
espesor (EL), igual a 0.15 del Diametro Externo (DE

PLANTA
de pago sera el diametro externo del tubo mas 45 cm
En el caso de que en dicho sitio se ejecute el concep
alcantarillas, al volumen de Excavacion a pagar le se
Datos de diseño Cálculos
 SIFONES

El nombre sifón proviene del griego antiguo, el cual hace referencia a

conductos curvos que trabajaban a presión. La primera teoría del sifón
se origina en siglo III a. C. por el griego Filón de Bizancio, quien
estableció los principios sobre el equilibrio de los líquidos contenidos
en vasos comunicantes.
Es una estructura utilizada para atravesar depresiones o vía de
comunicación cuando el nivel de la superficie libre de agua del canal
es mayor que la restante del cruce y no hay espacio para lograr el paso
de vehículos o del agua
 SIFON NORMAL

Llamado simplemente sifón por la mayoría de los autores

conduce él agua pasando sobre el obstáculo y su funcionamiento
se debe a la presión atmosférica que actúa en la superficie del
agua a la entrada; para iniciar su funcionamiento es necesario
producir el vacío en el interior del conducto, entonces la
diferencia de presión entre la entrada(presión atmosférica) y el
interior del conducto (presión cero a próxima a cero) haciendo
que el agua fluya en sentido ascendente al llegar a la cresta.
 SIFON INVERTIDO

Llamado simplemente sifón por la mayoría de los autores.

El sifón invertido es una estructura hidráulica con conductos en forma
de U que trabajan a presión y transportan agua de un punto a otro a
través de depresiones topográficas o cualquier obstáculo natural y
artificial, siempre que haya un desnivel entre ambos puntos que
compense la perdida de energía por rozamiento del fluido de presión
entre la entrada(presión atmosférica) y el interior del conducto
(presión cero a próxima a cero) haciendo que el agua fluya en sentido
ascendente al llegar a la cresta.
 TIPOS DE SIFONES INVERTIDOS b) Pozo vertical:
Es utilizado en sifones pequeños, en terrenos con
A) Ramas oblicuas: dificultades constructivas y es recomendable
Es utilizado en sifones grandes y donde el terreno debido a su fácil limpieza. El pozo vertical puede
no presente muchas dificultades de ejecución. ir en cualquier extremo.
c) Ramas verticales:
Es utilizado en sifones pequeños, en terrenos con
dificultades constructivas y es recomendable por
su fácil limpieza.

d) Con cámaras de limpieza:

Con el perfil mostrado en la figura, es utilizado en
obras donde el cruce se realiza por vía
subterránea.
Partes del sifón
Las partes que se mostrarán no siempre son necesarias al momento de diseñar un sifón, pudiendo ser el caso de obviar
algunas de ellas. En la figura 6 se muestra la ubicación de las partes mencionadas.
a) Desarenador Partes del sifón
Esta estructura es utilizada para retener el material solido (arena) que pueda
contener el agua que ingresa al sifón invertido, haciendo que se reduzca la
velocidad y turbulencias, permitiendo que el material en suspensión se deposite
en la parte baja del desarenador para luego ser retirada y no pueda ocasionar
problemas en el funcionamiento del sifón o conllevar a mantenimientos en
periodos cortos.

b) Limitador
Esta estructura ayuda a que la elevación del agua no sea mayor
a lo tolerado por el canal que ingresa al sifón invertido,
retirando parte del agua que no pueda ser tolerado por el canal
y así evitar desbordes incontrolados. Consta de un vertedor
lateral construido en la pared del canal.
c) Compuerta, rejilla de entrada y salida
Las compuertas se colocan al ingreso del conducto, estas pueden ser utilizadas cuando se
necesite aislar el conducto para realizar un mantenimiento o en casos de emergencia. La rejilla
evita el ingreso de objetos a la tubería que interrumpan su funcionamiento, también protege a
las personas que por algún descuido puedan caer y ser arrastradas por la corriente hacia el
conducto.
d) Transición de entrada y salida
Esta estructura sirve para pasar gradualmente de una sección a otra con normalidad y sin provocar pérdidas
excesivas de energía, turbulencias u ondas cruzadas.
Va requerir de una transición de entrada de concreto o un tipo de estructura de control en la entrada y una
transición de salida de concreto en los siguientes sifones:
a) Sifones que cruzan carreteras y vías férreas.
b) Sifones que crucen caminos con una tubería de diámetro mayor o igual a 36 pulgadas.
c) Sifones en canales no revestidos con una velocidad en la tubería mayor a 3,5 pies/s.
e) Conducto o barril
Esta estructura es la más importante del sistema con la función de transportar agua de
un punto a otro bajo presión. Se recomienda que el conducto este anclado para evitar
que se desplacen frente a peligros de erosión y también que el conducto se encuentre
fijo en cada cambio de dirección, a fin de evitar daños debido a la fuerza que ejerce el
agua sobre esta zona.

f) Registro para limpieza y válvula de purga

Este mecanismo normalmente se ubica en la parte más baja del conducto,
permitiendo vaciar el agua que permanezca almacenada cuando se deje de operar
por motivos de limpieza o reparación.
Estas válvulas pueden protegerse por medio de una obra de tabiquería o concreto
que llegue hasta la parte superior del terreno y debe abrirse gradualmente cuando
haya aumentos de velocidad en la tubería.
 PERFIL DEL SIFÓN

Es conveniente que el conducto del sifón sea trazado

preliminarmente a partir de un perfil topográfico, de
tal forma que el trazo pueda dar facilidad de limpieza,
evitar pérdidas de carga y longitudes excesivas de
tubería, evitar excesivo movimiento de tierra y
asegurar el adecuado relleno sobre el conducto. Es
importante que el sifón se pueda trazar con ángulos
suaves que permitan el empleo de equipos simples
para la limpieza o desobstrucción.
 Criterios de diseño

• Se aconseja incrementar un 50 % y como mínimo 0,30 metros al borde libre del canal aguas arriba, a una
distancia mínima de 15 metros para prevenir derrames debido a tormentas superiores a las previstas u
operaciones inadecuadas.
• Se recomienda que el tramo descendente del conducto tenga una pendiente de 1:1 a 1:3 y de 1:2.5 hasta 1:7
para el tramo ascendente, como también una pendiente no menor a 0,5 % en el tramo inferior.

• Se recomienda plantear una transición de concreto a la entrada y salida del sifón cuando cruce caminos
principales, con conductos de diámetro mayor o igual a 36 pulgadas y velocidades mayores a 1 m/s.

• Se recomienda que la diferencia de cargas totales sea igual o menor a 0,30 metros. Se debe estudiar la
necesidad de incluir válvulas rompe presión.
Procedimiento de diseño

 a) Establece las estructuras a diseñar en el sifón invertido, también el tipo y tamaño aproximado del
conducto.
 b) Realice un trazo preliminar del sifón en el perfil topográfico del terreno, este trazo deberá proporcionar los
requerimientos de relleno sobre el conducto como pendientes mínimas y máximas, también deberá
proporcionar el ahogamiento de la tubería en las cámaras de entrada y salida.
 c) Calcule las perdidas en el sistema y si no cumple los requisitos de la energía, deberá hacer un reajuste en el
diámetro o trazo del sifón.
 d) Determine el material, la clase de tubería y la presión interna del conducto.
Operación y mantenimiento

Los sifones deben tener cuidados especiales y sistemáticos a fin de evitar obstrucciones. Uno de los problemas es la necesidad de
desobstrucción que ocurre cuando se acumulan solidos pesados en el fondo del conducto que resisten al arrastre hidráulico, por lo que se
da la necesidad de utilizar equipos mecánicos de limpieza.
Se recomienda realizar inspecciones una vez al mes a fin que puedan ser previstas a tiempo la remoción de obstrucciones nuevas en el
conducto. Se pueden efectuar diversos procedimientos de limpieza, como:
a) Limpieza manual empleando cables. b) Lavando el conducto con agua por succión-presión.
c) Reteniendo el agua en la cámara de entrada para luego realizar una apertura instantánea de la compuerta.
d) Descargando por medio de una estructura de alivio.
 Velocidades

Para que el sifón tenga una buena auto-limpieza, deberá estar diseñada con una velocidad que pueda
garantizar la limpieza de la tubería por lo menos una vez al día a lo largo de la etapa del proyecto.
. Podemos utilizar las siguientes velocidades según sea el caso:
a) Velocidades de 1 m/s o menos, para conductos relativamente cortos y con transiciones de tierra a la
entrada y salida.
b) Velocidades de 1,5 m/s o menos, para conductos relativamente cortos, con transiciones de concreto o
con una estructura de control a la entrada y con una transición de concreto a la salida.
c) Velocidades de 3 m/s o menos, para conductos relativamente largos, con transición de concreto a la
entrada y salida.
Diámetro mínimo
La posibilidad de obstrucción en tuberías de menor diámetro
es mayor, por lo cual es recomendable fijar un diámetro
mínimo de 6 pulgadas.

Numero de tuberías
El sifón debe tener como mínimo dos conductos, con la
posibilidad de aislar una de ellas cuando se necesite realizar
reparaciones y/o desobstrucciones.
Ejercicio de sifón:

𝐴1 𝑉1 = 𝐴2 𝑉2

1 2 1 2
𝑃1 + 𝜌𝑉1 + 𝜌𝑔𝑦1 = 𝑃2 + 𝜌𝑉2 + 𝜌𝑔𝑦2
2 2
Bernoulli en C-D
CONCLUSIONES
 Los sistemas de agua y alcantarillado son mecanismos estratégicos, elaborados con cautela para poder solventar
las necedades de la población como el servicio de abastecimiento de agua potable y servicios de drenaje que
son generados en las ciudades.
 Para elegir un sistema de alcantarillado adecuado, es preciso analizar la mayor cantidad de factores que inciden
en el problema a resolver, lo que permitirá justificar económica y técnicamente su elección.
 Evitar los cambios bruscos de dirección al realizar el trazado del conducto, debido a que estos cambios generan más pérdidas
de carga y puede debilitar el conducto. Se debe tomar en cuenta que los diámetros mínimos generan mayor gasto de
energía como también la separación entre las varillas de la rejilla, siempre y cuando estas se encuentren al ingreso del
conducto.
 trazar el perfil del sifón por lugares que no tengan demasiada pendiente, ni mucha diferencia de altura entre el punto inicial
y final, de forma que la carga hidráulica al finalizar el sifón no sea excesiva y así evitar el desbordamiento en el canal de
salida
Automovilista, M. d. (2019). California Manual del Automovilista. DMV.
https://www.dmv.ca.gov/web/span_pdf/dl600.pdf

Villon. (2007). Hidraulica de Canales . En M. V. Bejar. Lima, Peru: Edicines Villon.

file:///C:/Users/PROPIETARIO/Downloads/Hidrulicadecanales.pdf

Facundo, A., (2005). Diseño hidraulico de alcantarillas. Recuperado de:

https://sistemamid.com/panel/uploads/biblioteca/2014-12-29_05-35-32112876.pdf

Hernández Muñoz, Aurelio (1997). Saneamiento y alcantarillado. Vertidos residuales (5ª edición). Colegio de
Ingenieros de Caminos, Canales y Puertos. ISBN 84-380-0124-6.

Hidrotec (2017). Tipos de Sistemas de alcantarillado. España. Recuperado de: https://www.hidrotec.com/blog/tipos-

sistemas-alcantarillado/
Autoridad Nacional del Agua (2010). Manual de Criterios de Diseños de Obras Hidráulicas para la formulación de
Proyectos Hidráulicos Multisectoriales de Afianzamiento Hídrico. Lima, Perú.

Chereque W. (1993). Estructuras Hidráulicas en Canales. Lima Perú. Recuperado de

http://repositorio.pucp.edu.pe/index/bitstream/handle/123456789/41245/mecanica
_fluidos_cap07.pdf?sequence=22

Cruz B. (2005). Diseño Hidráulico del Sifón Acueducto Ccochanccay - Proyecto de Irrigación Yaurihuiri. Universidad
Nacional Mayor De San Marcos. Lima, Perú. Recuperado de
http://sisbib.unmsm.edu.pe/BibVirtual/monografias/Basic/cruz_lb/contenido.htm

Comisión Nacional del Agua. (2009). Manual de Agua Potable, Alcantarillado y Saneamiento. Coyoacán, México, D.F.
Recuperado de http://www.conagua.gob.mx/CONAGUA07/Publicaciones/Publicaciones/SGAPD S-29.pdf
